Паяльники можно разделить на категории в зависимости от их мощности.
Как выбрать паяльник для дома?
В этой статье будут рассмотрены только электрические паяльники для пайки проводов и радиодеталей. Главный фактор, который необходимо учитывать перед выбором паяльника для дома, – это его вес. С тяжелым паяльником будет неудобно ориентировать руку во время работы, рука быстро устанет.
Конусный челюстной паяльник
Паяльник должен быть легким, чтобы вы могли комфортно работать в течение длительного времени. Фирменные паяльники весят всего несколько десятков граммов и обладают приличной мощностью. Нет смысла упоминать названия компаний, так как их очень много. Электрический паяльник следует выбирать в соответствии с рядом его технических характеристик и дизайном.
Ручка паяльника сильно влияет на время работы и качество пайки. Ручка может быть изготовлена из пластика, эбонита или дерева. Пластиковые ручки могут нагреваться, что делает их неудобными для работы. Пластиковые ручки с отверстиями позволяют выходить горячему воздуху. Для паяльников мощностью до 30 Вт это не критично, так как при такой мощности пластик не нагревается слишком сильно.
При более высоких мощностях рукоятка должна быть изготовлена из эбонита или дерева. Эбонитовая рукоятка довольно тяжелая, но для мощных паяльников это приемлемо. Деревянная рукоятка легче эбонитовой и обладает отличными теплоизоляционными свойствами, но это некрасивый дизайн.
Бытовые паяльники с деревянными ручками
Нагревательные элементы бывают двух видов. Они представляют собой нагревательный элемент из нихромовой спирали и керамического нагревателя. Паяльник с обычной нихромовой катушкой имеет слои слюды, на которые намотана катушка. Поверх катушки наматывается еще больше слюды.
Паяльники с керамическим нагревателем более технологичны, но имеют недостаток. Керамика хрупкая и боится падения. Но при аккуратном обращении этот паяльник будет работать долгое время. Если нихромовая катушка сгорит, самостоятельно намотать ее будет проблематично. В продаже имеются керамические нагреватели. Их можно легко заменить.
Наконечник паяльника – Наконечник – это рабочий инструмент, который влияет на качество пайки и долговечность паяльника. Наконечник обычно изготавливается из меди. Медное жало со временем сгорает, и наступает коллапс. Он обрабатывается до первоначального состояния мелким напильником. Кроме того, невоспламеняющийся резак имеет более длительный срок службы.

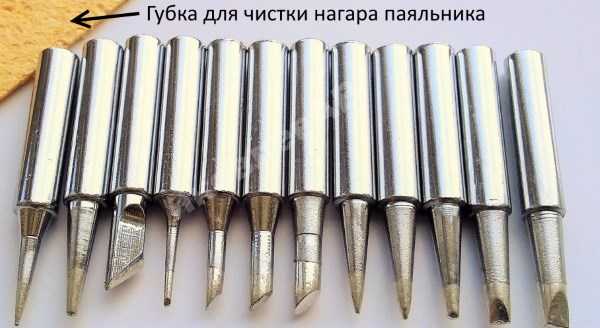

Пальцы для различных видов паяльных работ
Паяльники с негорючим жалом производятся зарубежными компаниями, отечественных паяльников с таким жалом не наблюдается. Жало можно заточить под, плоскую отвертку или скошенный срез. Для пайки проводов используется жало, заточенное под шлифованную или плоскую отвертку. Коническое жало подходит для пайки радиочастотных компонентов на печатных платах и тонких проводов. Жало может быть съемным или выдвижным.
Съемное медное жало затачивается и удлиняется во время горения до необходимой длины. Жало жжет не только на конце, но и по всей длине. Поэтому его необходимо периодически снимать и очищать от углеродистых отложений. В противном случае он прилипнет настолько, что его невозможно будет удалить. Съемное жало довольно легко заменить на новое. Прямое жало используется в подавляющем большинстве случаев. Для точечной пайки жало сгибается под углом 60 на треть своей длины.
Стоит отметить, что паяльники выпускаются для разного напряжения питания в дополнение к разной мощности. Наиболее распространенными напряжениями являются 6 В, 12 В, 36 В и 220 В. Чем ниже напряжение, тем безопаснее паяльник для людей и некоторых радиодеталей, но все напряжения ниже 220 В требуют преобразователей (трансформаторов).
Как выбрать электрический паяльник
Любитель
Как выбрать электрический паяльник
Нужно соединить несколько проводов? Вам нужно срочно отремонтировать бытовую технику или гаджет? Ваш автомобиль достиг зрелого возраста и нуждается в постоянном ремонте в мастерской? Ваш ребенок настаивает на покупке радиоприемника? Или, может быть, деловая необходимость потребовала от вас освоить смежную область – электронику? Пришло время купить паяльник. А что это такое и чем они отличаются друг от друга, мы и рассмотрим.
Типы паяльников
Существуют различные типы паяльников – классические электрические, газовые, инфракрасные, термовоздушные, индукционные, импульсные и многие другие. Есть немало тех, кто овладел некоторыми из них, например. импульсные или газовые модели, и используют их для большинства точных работ, включая пайку плоскостных компонентов. Однако подавляющее большинство инженеров и обычных людей используют электрические паяльники в своей повседневной работе, потому что они удобны, очень легки и относительно недороги. Подавляющее большинство из них бывает двух типов: слюдяные и керамические.
Оба эти типа имеют как несомненные преимущества, так и некоторые недостатки. В первом случае нихромовая проволока намотана вокруг диэлектрического теплопроводящего цилиндра (обычно из слюды, керамики или стеклоткани), внутри которого помещен паяльный стержень. Катушка в таких паяльниках находится снаружи, поэтому большая часть тепла не используется, что приводит к низкой эффективности. Они также характеризуются довольно низким сроком службы, что при профессиональной, непрерывной эксплуатации приводит к частой замене инструмента или необходимости приобретения дополнительных принадлежностей в виде регулятора резервного питания. С другой стороны, они не боятся механических ударов и очень дешевы в производстве, поскольку технология их изготовления отработана и оптимизирована в течение многих десятилетий.
Второй тип имеет керамический нагревательный цилиндр, помещенный в полый палец, что значительно повышает эффективность и сокращает время нагрева, а при аккуратном обращении имеет гораздо больший срок службы, чем нихромовый паяльник. С другой стороны, эти модели довольно хрупкие, что в корне меняет способ обращения с ними при работе, так, например, очень рискованно (как это иногда бывает с микрофонами) стряхивать припой с наконечника постукиванием. Технология производства таких моделей относительно новая и требует значительных инвестиций в заводское оборудование, поэтому они все еще достаточно дороги и не “каждый” может их производить.
Мощность
В зависимости от размера деталей и материалов, из которых они изготовлены, для каждого вида работ требуется определенная мощность. Для пайки компонентов поверхностного монтажа, например, требуется паяльник мощностью 3-10 Вт. Большинство радиодеталей можно впаять в печатные платы или смонтировать с помощью паяльника мощностью от 16 до 25 Вт. Для бытовых и электротехнических работ в большинстве случаев достаточно паяльника мощностью 40 Вт. Для пайки сетевых и автомобильных кабелей и компонентов толщиной более двух миллиметров требуется инструмент мощностью около 100 Вт. Для лужения и пайки старых радиаторов, кастрюль, сковородок и других крупных металлических предметов 150 Вт. Для пайки больших объектов, земляных ям, толстых проводов, тяжелых корпусов – 250 Вт. Для строительных работ – 500 Вт. Размер паяльника и мощность обычно совместимы друг с другом, т.е. чем меньше жало, тем ниже способность накапливать тепловую энергию и поддерживать ее во время работы, поскольку температура паяльника будет падать из-за теплоотдачи при контакте с паяемыми деталями.
Стоит отметить, что наряду с разной мощностью существуют также паяльники с разным напряжением питания. Наиболее распространенными напряжениями являются 6 В, 12 В, 36 В и 220 В. Чем ниже напряжение, тем безопаснее паяльник для людей и некоторых радиодеталей, но все напряжения ниже 220 В требуют преобразователей (трансформаторов).
Температура
Процесс пайки требует различных температур, которые могут быть выбраны в зависимости от теплового профиля спаиваемых компонентов и припоя для пайки. Например, микроэлементы для поверхностного монтажа требуют температуры нагрева в
260-270°C, для небольших электронных компонентов прибл.
300°C, крупные радиодетали прибл.
350 °С. Более высокие температуры
700 – 800 °C используются в сочетании с тугоплавкими припоями для пайки бронзы, стали, серебра, а также там, где место пайки подвергается значительной деформации, вибрации и ударам. Для оптимальной настройки температуры припоя и выбора паяльника помните, что наконечник классического паяльника нагревается на 40-80°C больше, чем наконечник традиционного.
40-80°C, чем паяные детали, которые нагреваются на 20-40°C сильнее, чем припой.
Для получения хороших результатов пайки лучше выбрать температуру пайки, так как недогрев или перегрев паяльника может повлиять на качество паяного соединения – в первом случае припой не успеет полностью расплавиться, а в последнем случае флюс испарится раньше, чем спаянные части успеют припаяться. Поэтому к выбору припоя следует подходить осознанно, а ассортимент их широк – от легкоплавких припоев, таких как Wood Alloy (
94°C) до бессвинцовых припоев с температурой плавления
400°C и выше. Температура нагрева имеющихся в продаже паяльников зависит в основном от их конструкции и характеристик, при этом наиболее распространенные модели нагреваются примерно до.
Совет
Наконечник – очень важная часть утюга, это основа качественной работы и первое, на что нужно обратить внимание при глажке. Его параметры влияют на скорость, надежность и комфорт пайки, поэтому выбирайте его очень тщательно. Высококачественное жало должно обладать хорошей теплопроводностью, достаточной прочностью, устойчивостью к окислению, долговечностью и т.д. Эти требования часто хорошо выполняются по отдельности для разных металлов, но обычно вызывают значительные трудности при попытке выполнить их все сразу. Например, медное перо обладает отличной теплопроводностью, но оно очень быстро окисляется, отслаивается и изнашивается, и чем активнее флюс, тем хуже износ. Чтобы восстановить форму и дополнительно защитить такое перо, его нужно периодически затачивать, а затем покрывать слоем припоя или олова.
Поиск идеального наконечника – это непрерывный процесс. В попытке улучшить эксплуатационные характеристики медных наконечников ведется постоянный поиск оптимального состава сплава или слоев различных металлов, где состав сердечника отличается либо по длине (например, медь, сталь или керамика в сердечнике и сплавы серебра, никеля или меди в наконечнике), либо по толщине (один материал сердечника и другое однослойное или многослойное покрытие для повышения защиты от активного флюса и износа). Однако в этом варианте классический способ и техника захвата капли припоя и передачи ее затруднены, поэтому пайка обычно осуществляется “с подачей”, когда припой и флюс в виде проволоки подается непосредственно к месту пайки без удержания его на губках. Это очень подходит для промышленного производства и конвейерных лент, тогда как при ручной пайке этот метод требует определенной сноровки и фиксации и неподвижности всех компонентов, так как обе руки будут заняты. Однако с этими наконечниками следует обращаться очень осторожно и бережно, их нельзя перегревать или подвергать силовому воздействию, нельзя подвергать их воздействию абразивов (напильников), нельзя использовать для сгибания изогнутых штырьков компонентов, кроме того, их теплопроводность несколько ниже, поэтому припой плавится хуже, следовательно, требуется повышение температуры. Их также не следует долго эксплуатировать при максимальной температуре, так как это приводит к окислению рабочей кромки, которую становится очень трудно лудить. Также не следует оставлять их без пайки на длительное время и рекомендуется снизить температуру нагрева на холостом ходу. Такие насадки следует очищать специальной влажной губкой.
Важен не только материал, но и форма паяльного наконечника, поскольку она влияет на удобство работы. Самым универсальным и популярным наконечником является клин – наконечник с отличной теплопроводностью, он очень удобен в работе, собирает припой на наконечнике и может использоваться для пайки как паяльной проволоки, так и твердого припоя. Наконечник можно использовать для пайки как мелких деталей и рядов контактов современных микропроцессоров, для которых лучше всего подходит наконечник или кромка, так и для удаления случайных мостиков, а также более крупных деталей, для которых больше подходит широкая сторона клина. Конусы с плоским срезом под разными углами также популярны и обладают аналогичными свойствами. Паяльники и паяльные станции, произведенные в Юго-Восточной Азии, обычно имеют клиновидные губки, что удобно для пайки мелких деталей. Другие внешние конструкции, такие как игла, вилка, микроволновая печь, нож, пластиковая насадка для пайки, топор и другие, обычно зарезервированы для профессиональной техники, где их использование делает пайку проще, дешевле и быстрее. Однако, несмотря на такое разнообразие, выбор оптимальной формы или материала для наконечника – это скорее вопрос личных предпочтений и мастерства.
Критерии отбора
[url https://www.dns-shop.ru/catalog/6931d6b92f7a4e77/elektropayalniki/?order=1&stock=2&f=40-60&f=3y83&f=3xuw]Электротехнический профиль
Хотя большинство электрических соединений можно выполнить с помощью зажимов, разъемов (с гнездами или без), винтовых клемм, гильз и т.д., паяльник необходим, когда требуется большая надежность, например, из-за возникающих трудностей или даже недоступности проводных соединений, что бывает, когда заделки выполнены из штукатурки или плитки.
[url https://www.dns-shop.ru/catalog/6931d6b92f7a4e77/elektropayalniki/?order=1&p=1&f=150-150]DIY, вы можете выбрать модель с еще большей мощностью.
Следует сказать, что паять можно практически все металлы и сплавы, включая те, которые покрыты ржавчиной, окислами, окалиной и т.д., нужно только правильно подобрать припой и флюс. Последняя тема еще более интересна и обширна, но требует более подробного и вдумчивого рассмотрения в отдельной статье, как и история паяльников.
Наконечник паяльника медный, хромированный и игольчатый. Он разработан как взаимозаменяемый. Ручка пластиковая, прямая, с резиновым захватом. Припой – оловянно-свинцовый легкоплавкий припой. Его стоимость составляет от 350 рублей.
Паяльник с керамическим нагревателем REXANT 12-0123-1, 40 Вт для радиодеталей
- маленький размер;
- Жало с защитой от коррозии;
- мощность – 40 Вт;
- температура – 400 градусов;
- Стоимость от 350 рублей.
Электронагреватель REXANT 12-0123-1 предназначен для пайки плат, сборки электро- и радиодеталей. Он содержит керамический нагревательный элемент. Мощность обогревателя составляет 40 Вт, напряжение питания – 220 вольт. Температура нагрева инструмента составляет 400 градусов, но ее нельзя отрегулировать.
Наконечник утюга медный, покрыт хромом и имеет форму иглы. Это можно изменить. Ручка пластиковая, с резиновым покрытием. Пайка осуществляется оловянно-свинцовым легкоплавким припоем. Цена – от 350 рублей.
Отзывы
Пользователи говорят, что прибор легкий, маленький и очень удобный для радиомонтажных работ. Однако керамика – хрупкий материал, поэтому с паяльником следует обращаться осторожно.
- Паяльник узкоспециализированный, хорошо подходит для пайки радиодеталей;
- Для замены наконечника не требуется никаких инструментов;
- Наконечник специальной формы;
- Недорого.
Конс:
- Нагревательный элемент хрупкий, поэтому изделие боится ударов и падений;
- Сменные жала в комплект не входят.
К ВАШЕМУ СВЕДЕНИЮ. Цифровые паяльные станции хорошо работают с чувствительными микропроцессорами. Эта модель идеально подходит для поддержания необходимой температуры.
Разнообразные паяльники для дома
При выборе паяльника специально для бытового использования возникает множество вопросов, например, как правильно выбрать модель для плат и микропроцессоров, наиболее безопасный и практичный вариант. Нюансы сложны и интересны. На каждый из них есть ответ.
Существует множество разновидностей паяльников, которые имеют различные типы функций. Каждый год изобретаются новые способы улучшить работу с этим инструментом и сделать его более эффективным. Паяльник, как и многие другие устройства, имеет свои разновидности.
Паяльная станция может заменить целый ряд устройств для пайки
Разновидности паяльников по конструкции:
- Тип стержня. Самый распространенный тип этого инструмента. Состоит из палочки. Состоит из рукоятки, к которой прикреплено жало. Простота в использовании. Подходит для бытового использования.
- Минет – это пистолет. Этот тип представляет собой устройство в форме пистолета. Рабочий наконечник наклонен под углом 90 градусов. Идеально подходит для ремонтных работ, особенно для использования на бытовой технике.
- Паяльные станции. Этот тип представляет собой сложную конструкцию, включающую сам инструмент и блок управления.
Существует 3 типа паяльных станций:
- Инфракрасный тип. Пайка осуществляется с помощью инфракрасного излучения.
- Горячий воздух. Пайка осуществляется с помощью потока горячего воздуха.
- Цифровой. Пайка осуществляется за счет падения напряжения, которое возникает благодаря встроенному трансформатору.
Для информации. Цифровые паяльные станции отлично подходят для чувствительных микропроцессоров. Такая модель идеально подходит для поддержания необходимой температуры.
Существуют также разновидности электрических паяльников по принципу нагрева.
Модель с хромированной нитью в качестве нагревательного элемента достаточно ударопрочна и может выдержать падение с небольшой высоты
Нихромовый паяльник
Этот паяльник широко известен как электрический паяльник. Он нагревается с помощью нихромовой проволоки, через которую проходит электрический ток. Электрический паяльник устойчив к ударам и, следовательно, к повреждениям, например, при падении. Основным недостатком этого инструмента является его нетерпимость к высоким циклическим нагрузкам. При ежедневном использовании катушка паяльника быстро перегорает. Кроме того, для полного нагрева требуется много времени.
Модель с керамическим нагревателем хорошо и быстро нагревается до рабочей температуры
Керамический паяльник
Паяльник – это керамический стержень, который нагревается электрическим током. Он очень быстро нагревается и хорошо поддерживает заданную температуру. Он имеет высокую выходную мощность и выдерживает широкий диапазон нагрузок. Главный недостаток – отсутствие сменных наконечников, что делает его не таким удобным, как его конкуренты. Кроме того, она очень хрупкая.
Важно. В магазинах часто продаются подделки, изготовленные из нихрома, поэтому будьте очень внимательны при выборе.
Кнопочные паяльники не подходят для длительного использования.
Импульсный паяльник
Этот паяльник имеет изогнутую форму. Он сильно отличается от других моделей. Наконечник изготовлен из меди и нагревается электричеством. Он имеет регулятор температуры и мощности, что позволяет обрабатывать предметы разных размеров. К сожалению, паяльник не имеет постоянного источника тепла. Нагрев осуществляется нажатием кнопки. Длительная работа на таком инструменте невозможна, что является главным недостатком этой модели.
Модель с индукционным нагревом достаточно экономична и чаще всего встречается у полупрофессионалов
Индукционный паяльник
Самый популярный и инновационный паяльник. Он нагревается с помощью небольшой индукционной катушки (под воздействием магнитного поля). Часто поставляются с регулятором мощности и температуры. Он идеально поддерживает необходимую температуру и экономит электроэнергию по сравнению с другими модификациями.
Для информации. Имеет функцию смены жала, что очень удобно в использовании.
Беспроводная мобильность, но с ограниченной мощностью, так как нельзя использовать мощные аккумуляторы.
Аккумуляторный паяльник
Этот тип паяльника работает от батареек. Он предназначен для работы в условиях отсутствия доступа к электропитанию. Прибор быстро нагревается и является довольно портативным благодаря своим небольшим размерам и мощности батареи.
Для справки. Основным недостатком является низкая мощность, которая не будет хорошо работать для больших объектов.
Для водителей автомобилей идеально подойдет модель с питанием от USB и гнездом прикуривателя.
Портативные USB-паяльники
Еще один мобильный инструмент. Поскольку он работает от USB-кабеля, его можно использовать и в автомобиле. Из-за низкой мощности он подходит только для пайки небольших компонентов. Это является недостатком. Но он нагревается за короткое время.
Поскольку существует так много нагревательных устройств для пайки, всегда есть широкий выбор нагревателей.
Выберите подходящий паяльник для работы:
Паяльник для пайки пластиковых труб
При выборе такого инструмента следует обратить внимание на то, с каким оборудованием он поставляется и есть ли у него разнообразные насадки. Материал, используемый в этих насадках, может быть металлизированным или обычным тефлоном. Однако использование металлизированного материала является предпочтительным.
Выбор необходимой мощности:
- Значение мощности профессионального аппарата находится в пределах 1-2 кВт. Для бытового использования (ремонтные работы или ландшафтный дизайн) применение такого инструмента излишне.
- Для не очень объемных работ следует использовать машину мощностью 680 Вт. Они подходят для ремонта и монтажа труб диаметром 16-65 мм.
- Для пайки пластиковых труб диаметром 65-90 мм используйте паяльник мощностью 850 Вт.
- Для диаметров более 100 мм мастерам требуются модели мощностью 1 кВт и выше.
Вместе с паяльным инструментом следует приобрести: подставку, напильник, кусачки, пинцет, скальпель, шило разных размеров.
К выбору подставки для каждого типа инструмента следует подходить максимально ответственно, чтобы предотвратить травмы и обеспечить пожарную безопасность.
Как видно из этого списка, паяльнику всегда найдется применение, если только у вас достаточно прямые руки. В некоторых случаях паяльник может быть самым простым и дешевым, но он должен быть достаточно мощным, например, 60 Вт. Он идеально подходит для пайки проводов. Однако не переусердствуйте со слишком большой мощностью, поскольку печатные платы не любят высоких температур и могут легко отслоиться и порваться. Ниже мы рассмотрим, какой паяльник выбрать для пайки радиодеталей. При выборе паяльника важно решить, для чего вам понадобится инструмент.
Несколько слов о флюсе
Для пайки не обойтись без специальных химикатов, предназначенных для удаления оксидного слоя с поверхности проволоки или сплава детали и позволяющих припою равномерно распределиться по ней. Канифоль – самый дешевый и универсальный вид твердого флюса и является необходимым элементом оборудования для любого радиолюбителя. Он защищает поверхность от окислов и предотвращает коррозию.
Однако гораздо более удобным флюсом является LTI 120. Он нейтрален, не содержит кислоты и не разъедает металл. В его основе лежит канифоль, растворенная в спирте.
Также в продаже можно найти припой в виде тонкой проволоки, намотанной на катушку, он называется ПОС-61.
В центре этого припоя находится флюс, который при расплавлении паяльником сразу же наносится на деталь.
Для надежной пайки также используются активные флюсы – паяльная кислота. Обычно это соляная кислота, которую после пайки необходимо нейтрализовать, протерев спиртом (или раствором соды).
Для предотвращения коррозии металла после пайки также используется фосфорная кислота, которая не требует нейтрализации и не вызывает коррозии.
Кстати, о светильниках. Специалисты по пайке советуют выбирать паяльник с деревянной ручкой, так как она имеет низкий коэффициент теплопроводности и, кроме того, легкая. Существуют паяльники с пластмассовыми ручками, но они быстро нагреваются. Существуют также эбонитовые – эти вещи довольно тяжелые. Эбонит – это синтетический материал, который изготавливается путем вулканизации натурального каучука.
Как выбрать эффективный паяльник: 3 основные характеристики
В современном мире гораздо проще отдать сломанный прибор или вещь в руки профессионала, чем чинить его самостоятельно. Но что, если вы и есть тот самый мастер? Что, если ваше будущее связано с ремонтом вещей с помощью паяльника? Или если ваши золотые руки готовы чинить вещи для себя, своих детей, бабушек, дедушек и соседей по лестничной клетке? В любом случае, если вы дошли до чтения о выборе паяльника, то сделали это не зря. Как выбрать паяльник и какой паяльник выбрать? Вот краткое руководство о том, как ответить на эти вопросы.
Тема:
Как выбрать паяльник
Разновидности паяльников
Мощность
Температура
Рукоятка (наконечник)
Критерии отбора
Как выбрать электрический паяльник
Электрический паяльник – это паяльник с нагревательным элементом, работающий от сети или от батареек. Он может пригодиться для пайки проводов, ремонта арматуры, прожигания отверстий в пластике для создания устройств из категории “немые руки”, замены деталей в бытовой технике и многих других полезных, но при неудачном стечении обстоятельств и не очень полезных занятий. Какой паяльник лучше всего подходит для домашнего использования? Многое зависит от того, для чего вы будете его использовать.
- Для работы с микропроцессорами вам понадобится паяльник из 10-20W.
- Для пайки радиодеталей вам понадобится паяльник с 30-40W.
- Универсальный паяльник с обеими 60W.
- Если вы хотите паять толстые провода и крупные компоненты, паяльник из 80-100W.
Существуют ли паяльники мощностью более 100 Вт? Да, конечно, но в основном для наружных работ и ремонта, например, для строительства вольера.
Рабочее напряжение паяльника должно составлять 220 В, что является напряжением национальной электросети. Старайтесь выбирать паяльник, который удобно лежит в руке. Но чаще всего дизайн относительно небольшой, поэтому он удобен как для крупных мужских рук, так и для стройных женских.
Кстати, о руках. Специалисты по пайке советуют выбирать паяльник с деревянной ручкой, поскольку она обладает низкой теплопроводностью и имеет небольшой вес. Существуют паяльники с пластиковой ручкой, но они быстро нагреваются. Существуют также эбонитовые – эти вещи довольно тяжелые. Эбонит – это синтетический материал, который изготавливается путем вулканизации натурального каучука.
Конструкция электрического паяльника выглядит следующим образом:
- Ручка, шнур питания и провода в слюдяных изоляторах;
- Металлическая трубка, в которую вставлен нагревательный элемент, держатель наконечника паяльника и сам наконечник. Концы катушки нагревателя подключаются к питающему кабелю.
Все детали вставляются друг в друга. В зависимости от характеристик, могут присутствовать дополнительные компоненты, такие как регулятор температуры.
Разнообразные паяльники
Вот так, говорите вы. Какие существуют типы паяльников?
Нихромовый нагреватель
Паяльник имеет нихромовую проволоку, которая проводит электричество. В простых моделях паяльников катушка наматывается на корпус с наконечником. Существуют варианты с нихромовым элементом, заключенным в изолятор – так производитель предотвращает потерю тепла. Преимущества этих конструкций: ударопрочность, неприхотливость в применении. Недостатки: долго нагревается.
Модели с нихромовым нагревателем подходят для бытового использования. Для мастеров пайки, работающих неполный рабочий день, не предъявляются высокие требования к производительности, а сам инструмент чаще пылесосят, чем используют.
С керамическими стержнями
Керамические стержни нагреваются от контактов под напряжением. Плюсы: Быстро нагреваются, могут использоваться для длительной работы без риска перегрева. Минусы: Керамика является хрупким материалом и подвержена ударам, которые могут привести к повреждениям. Считаются идеальными паяльниками, подходят для всех видов работ. Материал нежный, но очень хороший!
Индукционные паяльники
В их конструкции используется индукционная катушка. Ферромагнитный наконечник с покрытием создает магнитное поле, которое заставляет сердечник нагреваться. Он работает по принципу поддержания температуры. Как только паяльник немного остынет, температура снова повышается. Плюсы: Работает без датчика температуры, температура регулируется автоматически. Минусы: Для разных температур нагрева требуются разные насадки. Этот тип паяльника можно использовать для более тонких работ благодаря способности поддерживать температуру. Для тех, кто работает с маленькими и очень деликатными устройствами.
Импульсный паяльник
Это работает следующим образом: Вы нажимаете на кнопку, и паяльник нагревается в течение нескольких секунд. Вы выполняете работу, отпускаете кнопку, и паяльник остывает. Конструкция включает в себя преобразователь частоты и высокочастотный трансформатор. Наконечник является частью схемы. Плюсы: очень быстрый нагрев. Минусы: Для краткосрочной работы.
Для бытового использования и быстрых работ. “Сашка, фен сломался, надо быстро починить, а то в ресторан опоздаем!”. Он быстро приносит импульсный паяльник, нагревает его за считанные секунды, чинит фен – все довольны, а ресторан отметил их необыкновенные способности.
Газовые паяльники
Автономные газовые дутьевые горелки. Наконечник нагревается потоком газа, что приводит к быстрому нагреву паяльника. Плюсы: быстрый нагрев, автономность. Недостатки: необходимость дозаправки и осторожного использования, так как работает на газовом элементе. Подходит для тех, у кого родственники просят что-нибудь припаять, поэтому он сидит в машине и ждет своего часа. Или для работы на открытом воздухе, поскольку он не подключен к электричеству (но возникает вопрос, зачем паять радиоаппаратуру на открытом воздухе?).
Паяльники также различают по типу конструкции
- Есть тип стержня – Традиционный тип паяльника, который выглядит как стержень.
- А еще есть . Рабочая зона этих паяльников установлена под углом 90 градусов к рукоятке. Они в основном используются для электротехнических работ, в то время как стержневой тип – главный помощник в быту и самый распространенный тип.
Мощность
Мы уже затрагивали эту тему чуть выше, когда советовали вам выбрать паяльник. Мощность паяльника – один из самых важных параметров, которые необходимо учитывать. Логично, что чем мощнее устройство, тем более высокие температуры оно может выдержать. Это влияет на размер соединений, которые можно спаять с помощью данного типа паяльника. Давайте вспомним материал, который мы изучили выше.
- Для работы с микропроцессорами вам понадобится паяльник из 10-20W.
- Для пайки радиодеталей вам понадобится паяльник с 30-40W.
- Универсальный паяльник с обеими 60W.
- Если вы хотите паять толстые провода и крупные компоненты, паяльник из 80-100W.
Температура
Температура паяльника (т.е. температура на кончике паяльника) должна быть выше температуры плавления обрабатываемого материала, если вы хотите получить что-нибудь в результате своей работы.
Эксперты утверждают, что оптимальный диапазон составляет от 245 до 300 градусов Цельсия. Предназначен для домашних работ: на микросхемах, радиодеталях.
Если вам необходимо работать с более тяжелыми металлами, которые плавятся при более высоких температурах, мы рекомендуем выбрать паяльник с большей мощностью, от 60 Вт и выше. Это позволяет достигать температуры 600 градусов и выше.
Существуют паяльники с регулируемой температурой. Они не представляют собой ничего особенного и стоят от 1000 до 3000 рублей. Регулировка температуры в таких моделях осуществляется с шагом в 50 градусов, что весьма удобно!
Палец (жало)
Не только у пчелы, но и у паяльника есть жало. Наконечник – также известный как горелка – влияет на качество пайки. Что это за стингер?
Жало из медного прута
Этот тип наконечника хорошо прилипает к припою и отлично проводит тепло. Недостатком этого типа наконечника является то, что он покрывается окислами и обугливается, поэтому за такими наконечниками нужно ухаживать, т.е. чистить их. Очистка зависит от частоты использования паяльника. Но в любом случае, частая чистка никому не повредит. Универсальные наконечники подходят для всех видов работ.
Никелированный металлический наконечник
Этот тип наконечника не вызывает образования налета. Но его не следует чистить, поскольку никелевое покрытие может сойти, что приведет к потере адгезии припоя. Подходит для всех видов работ, особенно хорошо подходит для пайки радиодеталей.
Помимо покрытия, перо также имеет форму. Например, в виде конуса, иглы, стержня, отвертки и так далее. Большинство современных паяльников имеют конический наконечник, что очень удобно – при работе с ювелирными изделиями шанс задеть соседнюю проволоку довольно мал.
Аппарат для пайки и лужения мощностью 200 Вт предназначен для пайки и лужения крупных металлических компонентов. Он подходит для использования в различных областях промышленности. Паяльник имеет керамический наконечник с высокой прочностью. Ручка удобна для захвата. Паяльник изготовлен из высококачественных материалов, которые гарантируют длительный срок службы при постоянном использовании. Для удобства управления на корпусе имеется кнопка сброса. Заземляющий кабель обеспечивает защиту от поражения электрическим током при работе с устройством в случае повреждения участков изоляции.
На что обратить внимание при покупке паяльника?
Конструкция большинства электрических паяльников идентична. Они состоят из нагревательного элемента с обмоткой трансформатора, помещенного в экран из изоляционного материала, и ручки из дерева или пластика. Рабочий наконечник (жало) предназначен для быстрой передачи тепла от источника к спаиваемой детали. Он изготовлен из красной меди, которая хорошо переносит высокие температуры.
Мощность электрического паяльника
Мощность – самая важная характеристика прибора, которую следует учитывать при выборе конкретной модели устройства, поскольку она напрямую влияет на температуру нагрева рабочей поверхности. Для пайки небольших микропроцессоров мы рекомендуем паяльник с максимальной мощностью 25 Вт. Паяльники с повышенной мощностью могут повредить микросхемы. Для пайки толстых проводов лучше использовать паяльник мощностью 40 Вт.
Материал и форма наконечника
Для достижения длительного срока службы и качественной пайки наконечник должен быть токопроводящим, теплоаккумулирующим, износостойким и иметь защитный оксидный слой.
Медные сплавы считаются наиболее подходящим материалом для рабочих наконечников. Однако они обладают низкой износостойкостью и подвержены коррозии. Сталь и никелевые сплавы относительно прочны и устойчивы к коррозии, но имеют очень низкую теплопроводность. Учитывая эти факторы, современные производители используют для наконечника различные композитные материалы.
Некоторые модели имеют никелированный медный наконечник. Эти наконечники имеют хороший срок службы, но обладают низкой адгезией. Это является недостатком, поскольку расплавленный припой не прилипает к наконечнику. Медные наконечники с серебряным покрытием немного дороже, но это не проблема.
В последнее время производители стали устанавливать металлические наконечники с керамическим покрытием на электрические паяльники. Они обладают высокой теплопроводностью, высокой теплоемкостью и не подвержены коррозии. При работе с этим типом инструмента нет необходимости постоянно чистить жало.
Наконечники паяльника могут быть игольчатыми, конусообразными или клиновидными. Клиновидный наконечник считается наиболее удобным и может использоваться для различных целей. Он нагревается быстрее всего и хорошо держит припой.
Регулятор температуры
Большим преимуществом современных паяльников является регулятор температуры, который пригодится, если вы часто меняете режимы пайки. Они дороже обычных, но при необходимости могут заменить несколько устройств. Снижение температуры полезно при работе с тонкими проволоками, которые могут деформироваться. С помощью этих устройств вы можете легко работать со сложными устройствами и микросхемами, требующими пайки различной толщины.
Материал держателя
Ручка электрического паяльника изготовлена из материала, выдерживающего высокие температуры. Дерево считается наиболее подходящим материалом для этой цели. Паяльники с деревянными ручками довольно легкие и не портятся под воздействием тепла. Модели с эбонитовыми ручками очень тяжелые и неудобные в использовании, а модели с пластиковыми ручками часто перегреваются.
Вы хотите купить паяльник для работы или личного пользования? Не стоит покупать первый попавшийся паяльник. В конце концов, выбирать нужно с умом. Для простых задач, таких как соединение нескольких проводов или разрывание пластика, вам понадобится один инструмент, для сложных – таких как пайка интегральных схем и радиоустройств – другой. Знание особенностей различных паяльников поможет вам выбрать подходящий для вас.
Какая модель подходит вам?
Первое, что вам нужно решить, это мощность устройства. Если вы хотите паять электронные компоненты, достаточно модели мощностью до 30 Вт. Например, аккумуляторный паяльник ЗУБР мощностью 6 Вт подходит для пайки электрических компонентов в автомобиле, нечастых электромонтажных работ дома, в гараже и т.д. Высокая мощность не нужна и для работы с микросхемами – для таких целей можно использовать модель SVETOZAR SV-55300-30 мощностью 30 Вт. Для пайки толстых проводов или лужения выбирайте прибор с высокой мощностью – до 100-150 Вт, например, паяльник для лужения SVETOZAR (100 Вт). Если вам нужен инструмент для быстрого расплавления твердых материалов, таких как стекло, чугун или сталь, рекомендуется модель мощностью более 150 Вт, например, паяльник Sturm SI2321C 200 Вт.
Также важно учитывать температура нагрева. Максимальное значение может достигать 400-450°C. Однако такая высокая температура необходима не во всех случаях. Поэтому среди мастеров популярны паяльники с регулируемой рабочей температурой, например, в диапазоне от 100 до 400 °C. Инструмент можно настроить на расплавление определенного типа материала. Многие современные приборы оснащены датчиком температуры, который контролирует процесс нагрева и помогает поддерживать температуру на одном уровне. Время нагрева до рабочей температуры обычно составляет от 4 до 6 минут.
Еще одним важным аспектом при выборе является тип наконечника паяльник. Сначала рассмотрим форму наконечника: бывают конусы, иглы, усеченные наконечники, отвертки и т.д. Последние универсальны, поскольку хорошо подходят для удержания припоя и имеют достаточно большую рабочую поверхность для нагрева. Если наконечник медный, его можно заточить до любой формы. Существуют невоспламеняющиеся наконечники, покрытые защитным металлом, например, никелем. Их невозможно обработать, поэтому следует с самого начала выбрать правильную форму наконечника или приобрести паяльник с набором сменных инструментов. Стоит отметить, что никелированные наконечники более долговечны, поскольку содержащаяся в них медь не плавится. Однако эти изделия не следует перегревать или подвергать ударам.
Обратите внимание характеристики инструмента. Хорошо, если в комплект входят наконечники, припой и флюс. Также пригодится чехол для хранения и переноски. Паяльные станции комплектуются ручкой, лупой и камерой для очистки наконечника.
