Чем опрессовать гильзу для соединения проводов

Для соединения проводов используют медные луженые гильзы (ГМЛ). Чтобы соединение держалось крепко и не грелось, гильзу нужно сжимать специальным инструментом — прессом. Обычные пассатижи или плоскогубцы для этой задачи не подходят, они только размахривают медь.

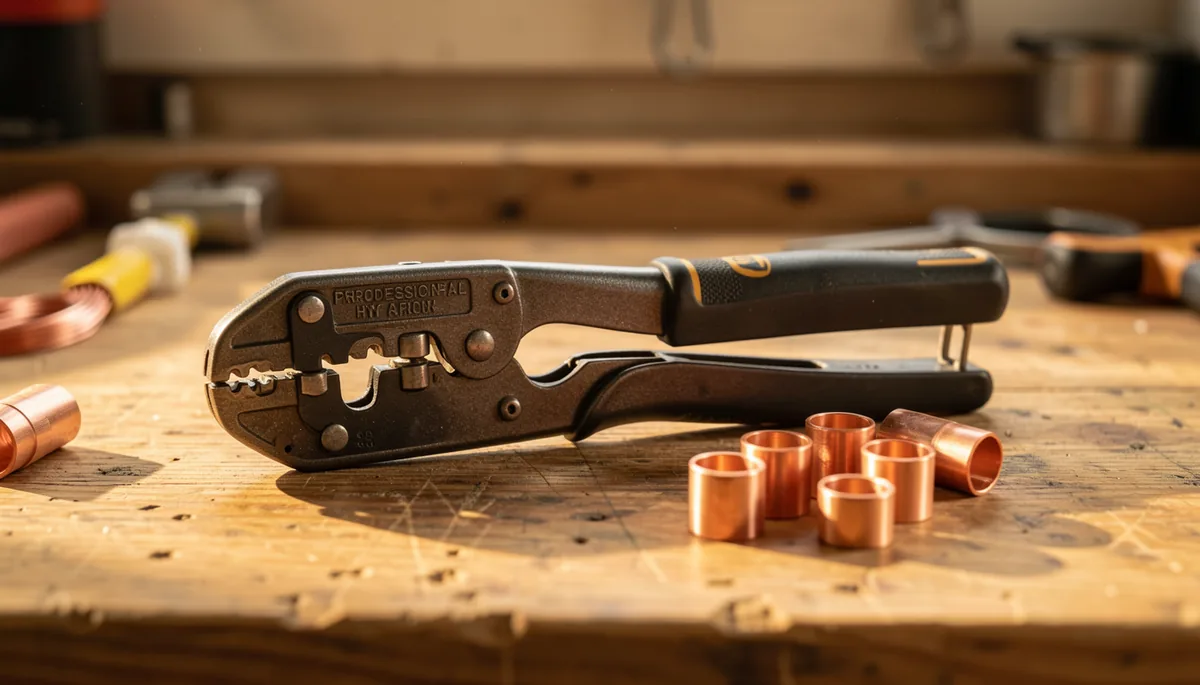

Выбор инструмента для обжима

Инструмент зависит от сечения провода и места работы. Если вы делаете монтаж в щитке или распределительной коробке, где мало места, берите компактные клещи. Для больших нагрузок и толстых кабелей нужны гидравлические прессы.

Существует три основных типа инструментов:

• Ручные клещи с храповым механизмом. Это самый популярный вариант для домашних мастеров. Вы нажимаете на рукоятки, шестерни затягиваются, и инструмент не разжимается, пока вы не нажмете на рычаг сброса. Ищите модели с квадратными или шестигранными матрицами под конкретный тип гильзы.
• Гидравлические прессы. Они работают от давления жидкости. Подойдут, если нужно опрессовать кабель сечением от 25 мм² до 300 мм². Вес такого устройства — от 5 до 15 кг.
• Механические пресс-клещи с набором матриц. Это тяжелые устройства, где вы сами меняете стальные вставки под нужный размер.

Для распределительных коробок я советую брать клещи с матрицей «квадрат». Они дают более равномерное распределение давления по всей площади контакта, чем клиновидные модели. Если у вас провода сечением 1.5–2.5 мм², хватит обычных ручных клещей весом около 400 грамм.

Как использовать соединительную гильзу

Процесс начинается с подготовки жил. Снимите изоляцию ровно настолько, чтобы провод зашел в гильзу полностью, но не торчал из нее с обратной стороны. Если кончик провода вылезет наружу, это создаст риск короткого замыкания при закрытии коробки.

Сначала зачистите жилы до блеска. Если используете алюминиевые провода, обязательно наденьте на них медные наконечники или используйте переходные гильзы, иначе электрохимическая коррозия разрушит контакт за год. Вставьте оба конца провода в гильзу. Они должны сидеть плотно, без люфта. Если провода болтаются, значит, гильза подобрана не по размеру — берите следующую по списку сечений.

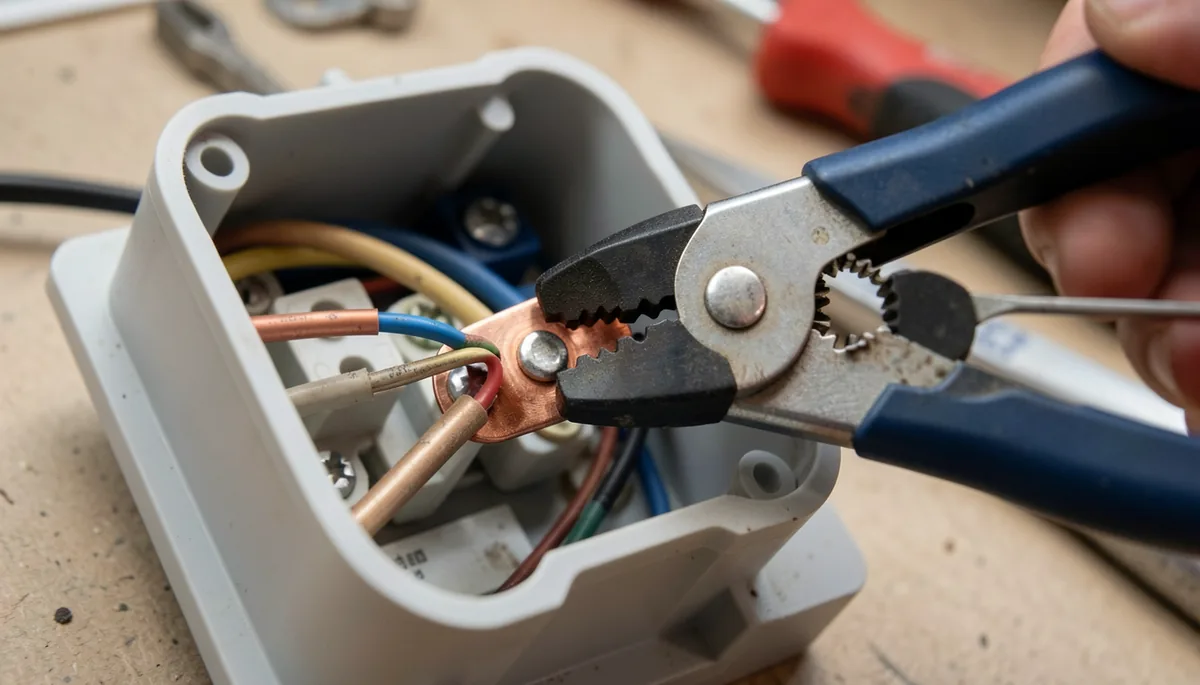

Как правильно опрессовать провода в распределительной коробке

В тесных коробках часто не хватает места для размаха рукояток клещей. В таких случаях используйте инструмент с углом наклона головки или миниатюрные клещи. Главное правило — не пытайтесь обжать гильзу «на весу», прижимая ее пальцами к стене. Это приведет к перекосу и плохому контакту.

Алгоритм действий такой:

• Вставьте провода в ГМЛ.
• Убедитесь, что изоляция не попала внутрь гильзы (она должна заканчиваться у края).
• Поместите гильзу в гнездо матрицы инструмента.
• Сжимайте до полного срабатывания храпового механизма.
• Проверьте результат визуально и физически.

После обжима гильза должна выглядеть как монолитный кусок металла. На ней не должно быть глубоких трещин или зазубрин от инструмента. Если вы видите, что медь «выдавилась» в одну сторону, значит, матрица стояла криво. Такое соединение нужно срезать и делать заново.

Проверка качества соединения

Хороший обжим можно проверить простым тестом на разрыв. Возьмите два провода, которые вы соединили, и потяните их в разные стороны с усилием. Если гильза не сдвинулась, а провода не выскочили — контакт надежный. В идеале провод должен сломаться раньше, чем гильза соскочит с жилы.

Еще один важный момент — термоусадка. После того как вы опрессовали гильзу, наденьте на место стыка термоусадочную трубку с клеевым слоем. Это защитит соединение от влаги и создаст дополнительную механическую прочность. В распределительных коробках, где может быть сыро, это обязательное условие.

Типичные ошибки при работе

Самая частая ошибка — использование гильз «на глаз». Если у вас провод 4 мм², нельзя брать гильзу на 6 мм² и надеяться, что пресс ее раздавит. Зазор между жилой и стенкой гильзы останется, там возникнет переходное сопротивление, и провод начнет греться. Это прямой путь к пожару.

Вторая ошибка — использование слишком дешевых китайских клещей с плохими матрицами. У них часто не соблюдена геометрия: вместо ровного квадрата получается кривой овал. Такой контакт работает нестабильно. Я всегда проверяю инструмент перед работой: наденьте гильзу на ненужный кусок провода и посмотрите, насколько симметрично она деформируется. Если одна сторона сплющена сильнее другой — отложите этот инструмент в сторону.

Если вы планируете делать проводку во всей квартире, не экономьте на инструменте. Хорошие ручные клещи с храповиком стоят как 10–15 дешевых наборов, но они прослужат 5 лет и обеспечат честный контакт в каждой коробке.
