Датчик света для уличного освещения как подключить

Для автоматизации уличного освещения используют фотореле или фотоэлементы, которые размыкают или замыкают цепь при изменении уровня освещенности. Правильное подключение исключает постоянную работу ламп днем и экономит до 40% электроэнергии. Вам понадобится стандартное реле с тремя проводами, отвертка и индикаторная отвертка для проверки фазы.

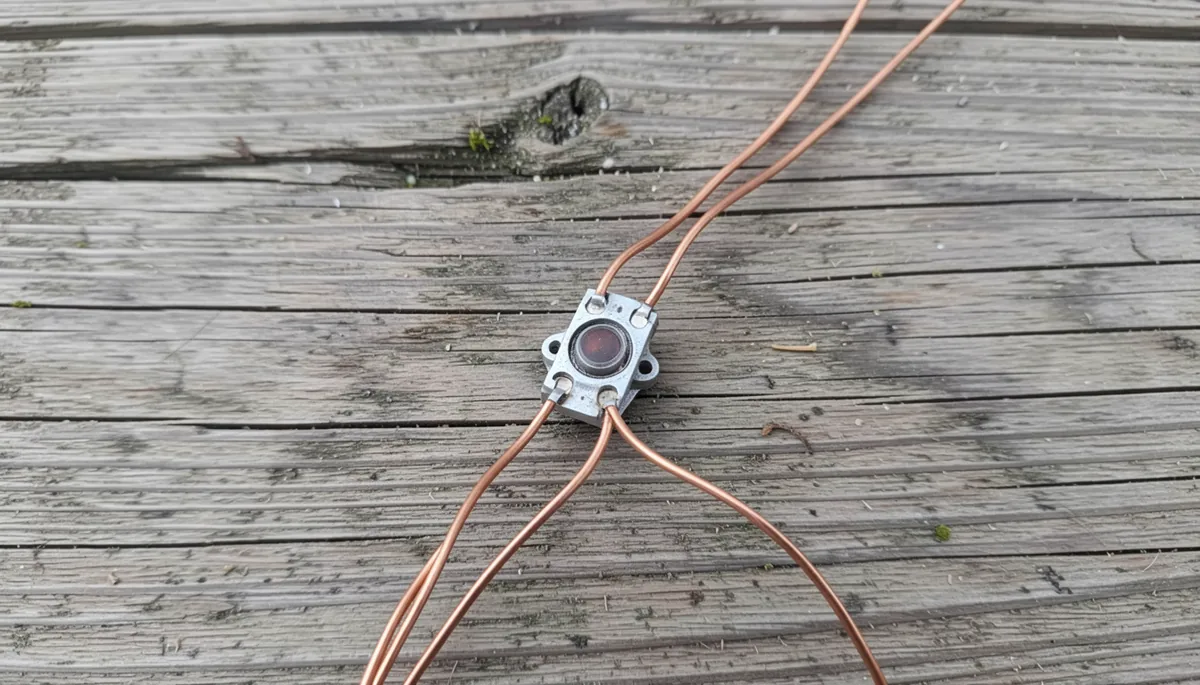

Схема подключения фотореле к сети

Большинство бытовых датчиков света имеют три контакта: фаза (L), ноль (N) и управляющая нагрузка (L-out). Сначала найдите распределительную коробку или место, где выходит кабель от столба или стены. Если вы подключаете датчик в разрыв линии, схема выглядит так: фазный провод от сети заходит на контакт L датчика, а с контакта L-out питание идет на светильник. Ноль (N) соединяется напрямую между сетью и лампой через клеммник Wago или обычную скрутку.

Пример стандартной распиновки для китайских модулей:

• Коричневый провод, это фаза (вход 220V).
• Синий провод, это ноль (общий для сети и лампы).
• Красный или черный провод — это выход на лампу.

Если у вас светодиодный прожектор мощностью 50 Вт, подключайте его строго после реле. Никогда не ставьте датчик в разрыв только одного провода, если он не рассчитан на работу в качестве выключателя. Проверьте мультиметром напряжение на выходе перед тем, как закручивать клеммы.

Подключение без выключателя

Часто возникает вопрос, как сделать систему полностью автономной, чтобы не искать кнопку в темноте. В этом случае фотореле ставится сразу после точки ввода кабеля в дом или на столбе. Вы исключаете промежуточный выключатель из цепи. Питание идет напрямую: Сеть → Фотореле → Светильник.

Такая схема работает как «умный» замок. Как только солнце заходит за горизонт, реле щелкает и подает ток на лампу. Чтобы такая система не сгорела от скачков напряжения в грозу, поставьте перед датчиком сетевой фильтр или предохранитель на 6 Ампер. Это защитит электронику внутри фотоэлемента от импульсных помех.

Нюанс с перекрестным светом

При монтаже без выключателя важно не направить свет от самой лампы на корпус датчика. Если прожектор освещает стену, на которой висит фотоэлемент, возникнет эффект стробоскопа. Лампа включится в сумерках, осветит датчик, тот решит, что наступил день, и выключит свет. Цикл повторится каждые 5 секунд. Решение одно: сдвиньте датчик на 1.5–2 метра в сторону или используйте козырек.

Как настроить и отрегулировать фотореле

На корпусе большинства моделей есть два регулятора. Один отвечает за порог освещенности (Lux), другой — за задержку включения/выключения (Time). Если вы купили дешевый датчик без этих крутилок, настроить его не получится, придется менять устройство на модель с регулировкой.

Регулировка Lux (чувствительность к свету):

• По часовой стрелке — датчик будет срабатывать при более ярком свете (раньше в сумерках).
• Против часовой стрелки — датчик будет ждать полной темноты.

Регулировка Time (задержка):

• Минимальное значение (обычно 10–30 сек) — свет гаснет сразу, как только стало светло.
• Максимальное значение (до 10 минут) — лампа будет гореть еще какое-то время после рассвета.

Чтобы настроить датчик точно, выйдите на улицу в сумерках. Накройте фотоэлемент плотной черной тканью или ладонью. Если свет включился — порог настроен верно. Теперь уберите руку и посмотрите, через сколько минут (если есть таймер) или при каком уровне освещения (если есть Lux) произойдет срабатывание. Я обычно выставляю Lux на 30% от максимума, чтобы свет включался не в глубокой ночи, а в мягкие сумерки.

Типичные ошибки при монтаже фотоэлемента

Первая ошибка — установка датчика под козырек крыши или в нишу. Там всегда тень, и реле будет работать 24 часа в сутки. Второй момент — использование слишком мощных ламп. Если на датчик написано "Max 1000W", а вы повесили прожектор на 2000W, контакты внутри реле просто приварятся друг к другу от нагрева. В этом случае нужно ставить промежуточное контакторное реле.

Третья проблема — плохая герметичность. Даже если на корпусе написано IP65, со временем уплотнительная резинка рассыхается. Если внутри датчика появится конденсат, он начнет давать ложные срабатывания или сгорит при первом дожде. При установке используйте силиконовый герметик для обработки мест входа проводов в корпус, если штатные сальники сидят неплотно.

Проверьте затяжку клемм через неделю после монтажа. Медь имеет свойство «плыть» под давлением винта, и контакт может ослабнуть, что приведет к искрению и оплавлению пластика. Если используете алюминиевую проводку, обязательно применяйте медные наконечники или специальные переходные клеммы.
