Для чего нужен кросс модуль в электрощите
Кросс-модуль — это распределительный блок, который собирает в себе функции шины и клеммника. Он позволяет быстро развести питание от вводного автомата к множеству потребителей, не создавая путаницу из сотен проводов.

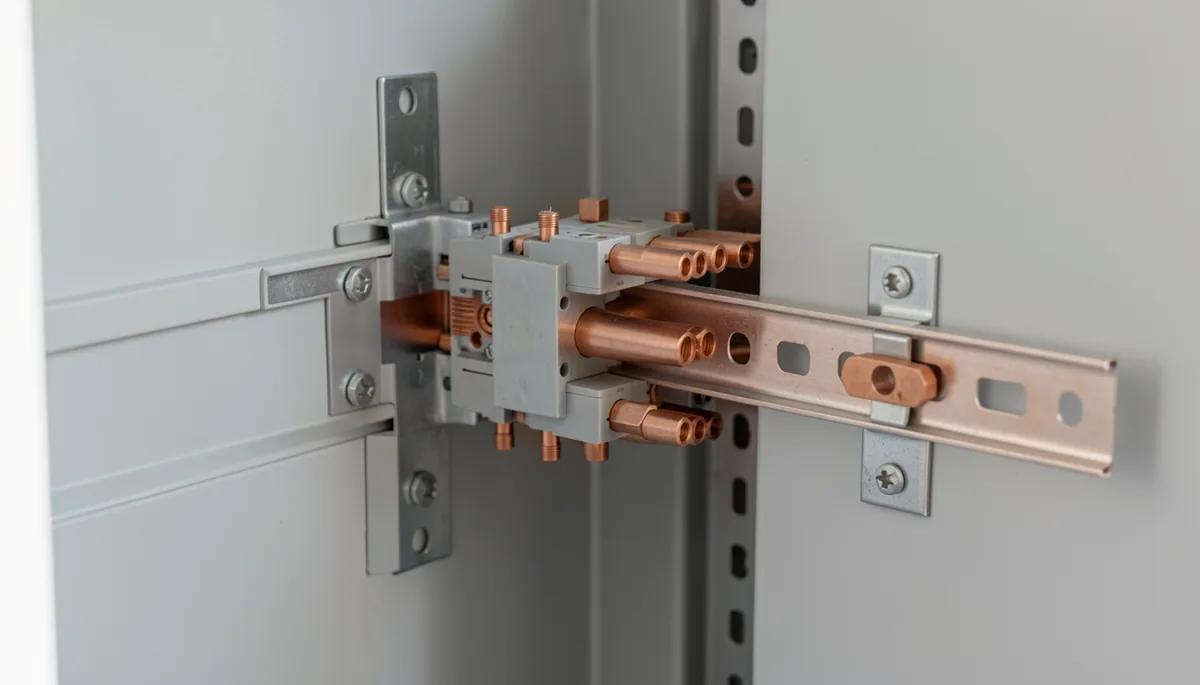

Что представляет собой кросс-модуль
В электротехнике этот компонент называют распределительным модулем или шиной распределения. Представьте обычный клеммник, но с уже заложенной логикой: сверху в него заходит один толстый провод от главного автомата, а снизу или с боков выходят десятки тонких отходящих линий. Это жесткая металлическая или пластиковая основа с контактными площадками.
Кросс-модуль на DIN-рейку крепится точно так же, как обычный модульный автомат. Его ширина обычно составляет от 12 до 36 мм в зависимости от количества полюсов и силы тока. Если вы откроете щит промышленного предприятия или современный домашний щиток, вы увидите, что провода не тянутся «лапшой» от одного автомата к другому, а аккуратно сходятся на таких блоках.
Основные характеристики, на которые смотрят при покупке:
- Номинальный ток: от 32А до 250А и выше.
- Количество полюсов: 2, 3, 4 или больше.
- Тип зажима: винтовой или пружинного (пружинный держит лучше при вибрациях).
Зачем кросс-модуль нужен в электрощите
Главная задача — упростить коммутацию. Без него вам пришлось бы использовать кучу перемычек из провода ПВ-3 (ПуГВ), которые занимают много места и создают риск плохого контакта. Кросс-модуль работает как разветвитель. Вы берете один кабель сечением 10 мм², зажимаете его в верхнюю часть модуля, и модуль «раздает» этот ток на пять или десять мелких групп через клеммы.
Это решает три конкретные проблемы:
Во-первых, это экономия места. В стандартном щите на 48 модулей (DIN-рейка) использование кросс-модуля позволяет сэкономить до 15% пространства за счет отсутствия громоздких пучков проводов. Во-вторых, это надежность. Контакт в заводском клеммнике всегда плотнее, чем если вы попытаетесь скрутить три провода под один винт автомата.
В-третьих, это скорость монтажа. Сборка щита на распределительных модулях идет в 1.5–2 раза быстрее. Электрик не тратит время на зачистку и загиб каждой перемычки, он просто вставляет готовый провод в слот.

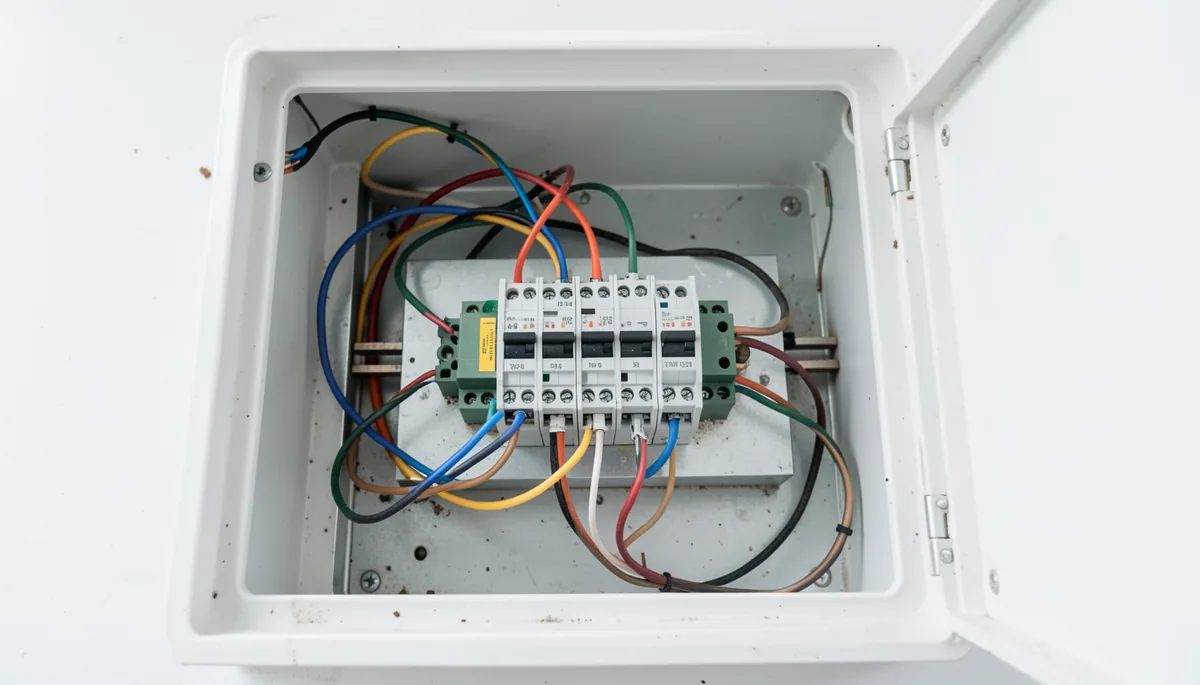

Как пользоваться кросс-модулем при монтаже
Работа с ним требует соблюдения последовательности. Сначала вы устанавливаете модуль на DIN-рейку. Затем подаете фазный провод от вводного устройства (автомата или УЗО) на основной вход модуля. Важно, чтобы сечение входящего провода соответствовало номиналу модуля. Если модуль рассчитан на 63А, не пытайтесь подать на него кабель, который выдерживает только 25А.
После фиксации ввода приступаем к отходящим линиям. Каждый провод, идущий к потребителю (розетке, свету, двигателю), зажимается в отдельный слот модуля.
Пример из практики: при сборке щита для частного дома на 12 групп я использую один кросс-модуль на 3 фазы. В него заходят три кабеля от трех фазных автоматов, а из него выходят 12 тонких проводов по 2.5 мм² на группы розеток. Это исключает ситуацию, когда в щитке вместо упорядоченных рядов устройств получается «гнездо» из медных жил.
Типичные ошибки при работе
Часто новички забывают про затяжку винтов. Если у вас винтовой тип зажима, проверьте каждый контакт через 24 часа после сборки и включения нагрузки. Медь имеет свойство «усаживаться» под давлением. Плохой контакт на кросс-модуле приведет к нагреву всей шины, что может оплавить корпус модуля.
Вторая ошибка — использование слишком тонких проводов для ввода. Если вы подаете питание на модуль через провод 2.5 мм², а модуль рассчитан на ток 100А, то первым сгорит провод, а не модуль. Всегда считайте сечение по максимальному току нагрузки.
Разница между кросс-модулем и обычным клеммником
Клеммник — это пассивный элемент. Он просто соединяет два провода. Кросс-модуль — это элемент распределения мощности. Его конструкция позволяет эффективно передавать большой ток от одного источника на множество потребителей с минимальным падением напряжения.
Если вам нужно просто соединить два провода в коробке под потолком, берите клеммник Wago или обычную винтовую колодку. Если вы проектируете распределительный щит, где нужно раздать питание на группы — ваш выбор кросс-модуль на DIN-рейку. Это разные инструменты для разных задач.
При выборе конкретной модели смотрите на производителя. Например, модули от ABB или Schneider Electric стоят дороже, но их пружинные зажимы работают десятилетиями без обслуживания. Бюджетные варианты из Китая часто имеют тонкую латунную пластину внутри, которая быстро перегревается при нагрузке выше 40А.
