Как определить начало и конец обмотки 3 х фазного электродвигателя

Для поиска концов обмоток трехфазного двигателя нужно найти пары контактов с минимальным сопротивлением. В исправном моторе будет три такие пары, которые между собой не связаны напрямую.

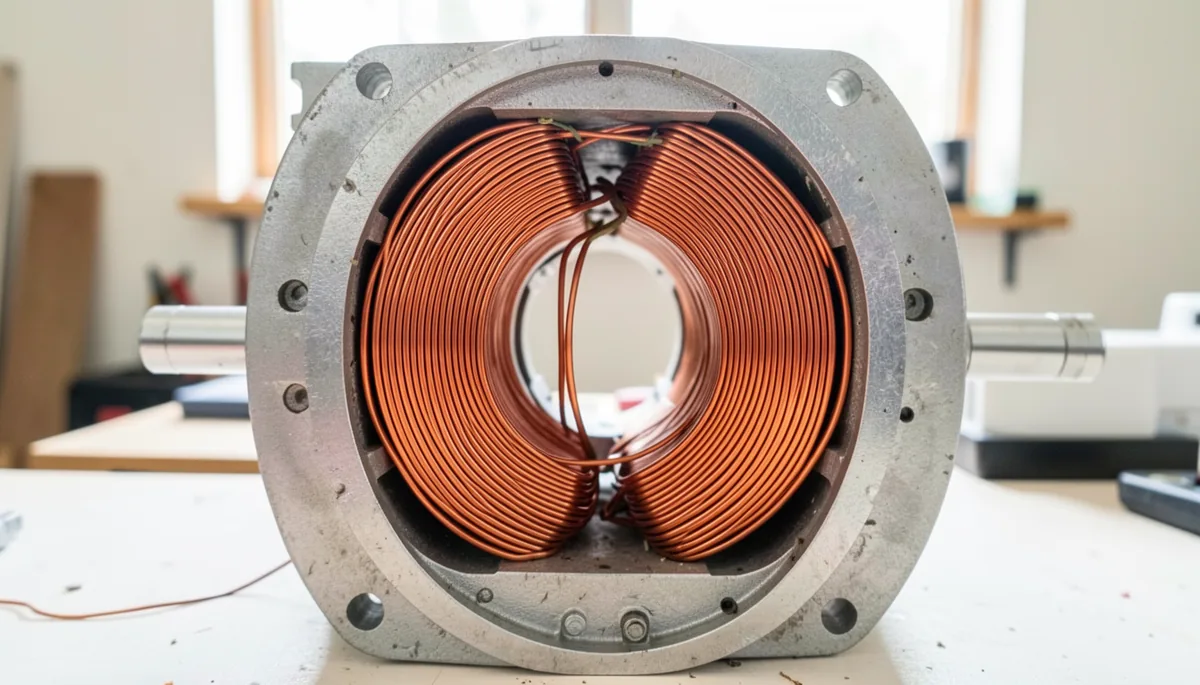

Базовый принцип работы обмоток

Внутри статора расположены три независимые катушки. Каждая катушка имеет два вывода: начало и конец. Если вы случайно перепутали провода при подключении, двигатель будет гудеть, греться или вообще не запустится. Правильная последовательность фаз обеспечивает вращение магнитного поля в нужную сторону.

Обычно на клеммной коробке (БРНО) стоят шесть контактов. Если двигатель подключен «звездой», то три контакта замкнуты перемычками. Если «треугольником» — перемычки стоят иначе. Начинать поиск лучше всего с размыкания всех соединений, чтобы провода от сети не мешали измерениям.

Поиск концов обмоток мультиметром

Вам понадобится обычный мультиметр в режиме измерения сопротивления (Ом). Выставьте прибор на диапазон до 200 Ом или используйте режим «прозвонки», если сопротивление очень низкое. В асинхронных двигателях мощностью до 5 кВт сопротивление обмоток часто составляет от 1 до 50 Ом.

Действуйте по алгоритму:

• Приложите щупы к двум случайным контактам на клеммной колодке.
• Если прибор показал значение (например, 4.2 Ом), вы нашли одну из обмоток. Один контакт — это начало, другой — конец.
• Если мультиметр показывает «1» или «OL» (бесконечность), значит, эти контакты относятся к разным фазам.
• Переходите к следующей паре контактов.

Когда вы найдете все три пары, запишите их. Например: 1–4, 2–5, 3–6. Это и есть ваши рабочие выводы. Если вы измерите сопротивление между 1 и 2 контактом, прибор должен показать бесконечность, так как это разные фазы.

Как не ошибиться с полярностью

Мультиметр сам по себе не скажет, какой провод — начало, а какой — конец. Для него это просто два полюса. Но в трехфазных системах это критично при последовательном соединении обмоток или в специфических схемах пуска. Чтобы понять направление тока, нужно использовать метод «накачки» или смотреть на маркировку на корпусе, если она сохранилась.

Определение фазности и направления вращения

Часто задача стоит не просто найти провода, а понять, в какую сторону крутанет вал. Если вы нашли три пары (1-4, 2-5, 3-6) и подключили их к сети, но мотор крутится не туда, не нужно переделывать всю работу. Достаточно поменять местами любые два провода из разных пар.

Например, если вы подали фазы А, В, С на контакты 1, 2, 3, а мотор крутит назад, просто переставьте провод с контакта 2 на контакт 5 (или любой другой из второй пары). Направление магнитного поля изменится мгновенно. Это работает для любого асинхронного двигателя.

Проверка целостности обмоток

Перед тем как искать начало и конец, убедитесь, что двигатель жив. Если мультиметр показывает бесконечное сопротивление на всех парах контактов, значит, произошел обрыв. В старых советских двигателях типа АИР часто перегорает изоляция из-за перегрева, и тогда прозвонка покажет «обрыв» везде.

Проверьте также межвитковое замыкание. Для этого замерьте сопротивление между любой обмоткой и корпусом двигателя. Значение должно быть бесконечным. Если прибор показывает хотя бы 0.5 МОм или меньше, изоляция пробита. В этом случае искать начало и конец бесполезно — мотор нужно нести в перемотку.

Практический совет по работе с клеммами

Если клеммы сильно окислены, мультиметр может врать. Я всегда беру старую зубную щетку с абразивным порошком или мелкую наждачку, чтобы зачистить контакты до блеска. При плохом контакте сопротивление может подскочить с 2 Ом до 20 Ом, и вы решите, что обмотка повреждена.

При работе с мощными моторами (свыше 10 кВт) сопротивление обмоток становится настолько низким, что обычный бытовой мультиметр может не справиться или показать погрешность. В таких случаях используют микроомметры. Но для большинства задач в мастерской или гараже стандартного прибора хватает с запасом.

Если вы нашли три пары, но при подключении мотор сильно гудит и не набирает обороты, проверьте, не замкнули ли вы случайно две фазы между собой. Это часто случается, когда перемычки в коробке установлены криво или зажаты под болт вместе с основными проводами.
