Как подключить амперметр

Во-вторых, выбирайте резистор, во много раз превышающий соответствующее значение катушки. Другой особенностью является выбор материала резистора с минимальным изменением характеристик при повышении (понижении) температуры.

Если подключенный удлинитель перегревается или батарея быстро разряжается, определение силы тока в цепи поможет выявить источник проблемы. Чтобы эффективно решить эти и другие проблемы, вам нужен правильный измерительный прибор. В данной публикации объясняется, как правильно подключить амперметр для безопасного выполнения необходимых действий.

Амперметры этого типа характеризуются наиболее точными измерениями и высокой эффективностью. Нет необходимости устанавливать дополнительную защиту, так как ферродинамические амперметры не чувствительны к электромагнитным полям вне прибора. Они также чрезвычайно точны.

Использование амперметров

Амперметры необходимы везде, где производится и распределяется электроэнергия. Они необходимы на промышленных предприятиях, где имеется большое количество машин и оборудования, потребляющих электроэнергию. Измерения необходимы при строительстве жилых комплексов, чтобы убедиться, что сети могут выдержать расчетную нагрузку. Измеряется ток:

в электротехнических лабораториях;
в аккумуляторной промышленности;
в производстве точных приборов
в автомобильной промышленности;
строительство электростанций;
сельское хозяйство;
в установке электрооборудования на концертах и шоу, и так далее, и тому подобное.

Амперметры также используются в быту. Многие люди с минимальными навыками работы с электричеством имеют в своем доме этот прибор для измерения силы тока, подаваемого от автомобильного аккумулятора или домашней сети при подключении электроприбора. Это помогает понять, безопасно ли подключать бытовые приборы с высоким током.

50-амперные шунты не должны выходить за пределы корпуса прибора. Однако, когда речь идет о токах свыше 50 А, используются так называемые токовые крокодилы или токовые клещи. Во втором варианте калибруется шунт, а не сам гальванометр. Милливольтметр подключается параллельно к напряжению 45-150 милливольт. Идея заключается в том, что отклонение указателя прибора не должно быть больше, чем вся шкала.

Имея представление о сопротивлении шунта амперметра, вы уже знаете, как правильно его подключить.

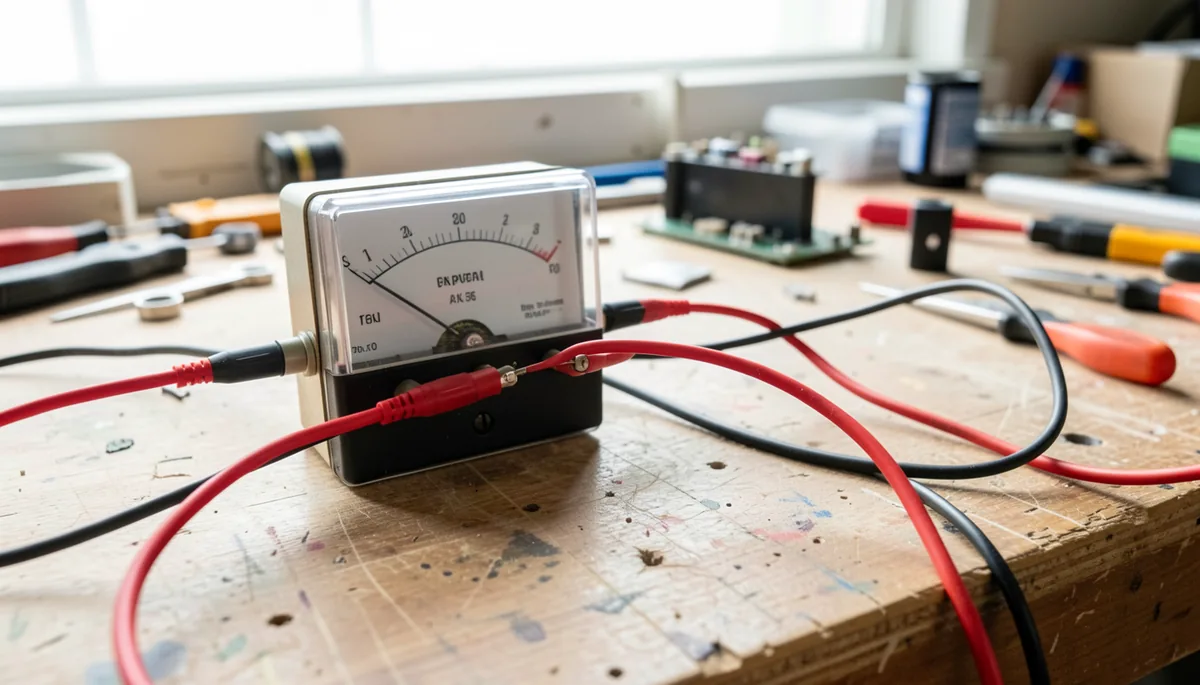

Серийное соединение

Прибор всегда подключается последовательно, а не параллельно с нагрузкой. Если существует риск параллельного подключения устройства, предохранитель перегорит и устройство отключится. Ток в несколько ампер и более пережжет гальванометрическую катушку и шунт. Сгоревшая индикаторная головка не подлежит ремонту. Сначала отсоедините кабель от напряжения. Если ЭДС низкая – до 12 вольт – питание можно отключить. Подключите амперметр к разрыву линии. Убедитесь, что допустимый ток амперметра (например, прибор рассчитан на 10 A) не превышает предел измерения, для которого предназначен амперметр. Если счетчик не является “двухсторонним” (например, -10 и +10 А с нулем посередине) – обратите внимание на полярность. При включении он покажет вам, сколько ампер в час потребляет ваш прибор или электрическая цепь.

Этапы подключения амперметра к автомобилю

В автомобилях используется “двойной” амперметр, где ноль находится в середине шкалы, а не в начале. Ток “минус” (отрицательное показание на манометре) – это ток, потребляемый бортовой электроникой автомобиля. В “плюсе” ток течет в противоположном направлении – зарядный ток от автогенератора. Амперметры в специальных транспортных средствах (мобильный кран, трактор, экскаватор и т.д.) подключаются и работают точно таким же образом.

В заводской комплектации большинства иномарок уже предусмотрены шунт и амперметр, которые соединяются последовательно с аккумулятором плюсовым проводом. Если стрелка установилась высоко и не возвращается в нулевое положение после успешного запуска – батарея неисправна и должна быть заменена на новую.

Установка шунта

Сопротивление шунта равно внешнему сопротивлению подключенной нагрузки (например, большой лампы или рефлектора), умноженному на отношение тока, протекающего через сам амперметр, к разности между общим током в цепи и током самого амперметра. Ток, протекающий через шунтирующий резистор, во много раз больше тока, протекающего через обмотку гальванометра. Для сопротивления гальванометра и шунтирующего резистора справедливо обратное соотношение.

В простейшем случае шунт представляет собой короткую катушку или полосу из толстого медного, стального или алюминиевого провода. К его проводам подключается гальванометр. Это как “громоотвод” для больших токов, позволяющий катушке устройства оставаться неповрежденной – возможно, на десятки тысяч долей тока, который пропустит через нее сам шунт. На практике гальванометр становится милливольтметром – он фиксирует лишь небольшое падение напряжения на шунтирующей полоске или резисторе. Значение шунта кратно 10.

Использование трансформаторов

Для измерения постоянного напряжения или низкого переменного напряжения достаточно одного шунта. При измерении переменного тока высокого потенциала в дополнение к выпрямительному диодному мосту прибору требуются измерительные трансформаторы тока. Если вам известно напряжение в цепи (например, 1 кВ), вы можете использовать повышающий трансформатор напряжения. Первичная обмотка, имеющая низкое сопротивление и намотанная толстым проводом, подключается последовательно с питающим проводом (в зазоре между проводами). Вторичная обмотка, создающая высокую ЭДС, подключается к амперметру. Из-за низкого сопротивления самого прибора трансформатор переходит в режим короткого замыкания, т.е. нагружается по максимуму.

Если соотношение витков двух обмоток правильное, то можно будет измерять большие токи во внешней цепи при небольшом токе, протекающем через сам прибор. Чтобы получить значение тока, протекающего через первичную обмотку, умножьте измеренное значение на множитель трансформации. В амперметрах, где трансформатор тока постоянно встроен и не отсоединяется в конце измерения, а остается в приборе, шкала уже оптимально откалибрована. Для защиты персонала от поражения электрическим током высокого напряжения один из проводников вторичной обмотки и магнитопровод (пластины) трансформатора должны быть заземлены.

Вторичная обмотка и магнитная цепь изолированы друг от друга. Они размещены в проходном корпусе, через канал которого проходит шунт с измеряемым в цепи током. Такие трансформаторы тока называются проходными трансформаторами тока.

Не следует отключать вторичную обмотку трансформатора тока, отсоединяя от нее амперметр. Если вы это сделаете, внезапное увеличение магнитного потока в катушке автоматически станет источником очень опасного для жизни напряжения в сотни или даже тысячи вольт. Подключение низкоомного резистора параллельно амперметру (или шунта) уменьшит это напряжение, что позволит измерить остаточное напряжение с помощью амперметра – оно оценивается как ток, протекающий через цепь прибора.

Трансформаторы тока имеют свою погрешность измерения – по фазовому углу токов и по коэффициенту трансформации. В первом случае это сдвиг (поворот) фазы от положения 180 градусов, что вызывает значительную ошибку в показаниях ваттметра, подключенного к той же цепи. О классе точности преобразующего множителя судят по потерям от номинального значения – 0,02 … 1 или более.

Применение токовых клещей

Шунты на 50 ампер не выходят за пределы корпуса устройства. Однако для токов более 50А используются так называемые токовые зажимы или токовые клещи. Во второй версии сам гальванометр больше не калибруется, но калибруется шунт. Параллельно подключен милливольтметр 45-150. Цель состоит в том, чтобы стрелка прибора отклонялась не более чем на целую шкалу.

Чтобы измерить ток амперметром, необходимо отключить питание (вынуть вилку из розетки). Затем мы должны разорвать цепь – в прямом и переносном смысле. Грубо говоря, перерезать провод.

То есть, у нас есть провод, по которому течет электрический ток от источника тока к потребителю, которым может быть электроприбор.

Чтобы измерить ток амперметром, нужно отключить источник питания. Тогда вам нужно разорвать цепь – в прямом и переносном смысле. Грубо говоря, перережьте провод.

Теперь у нас есть два провода. Возьмите амперметр, соедините две половинки разрезанного провода с прибором. Учтите, что ток, протекающий в цепи, должен быть меньше максимального тока, измеряемого прибором. Максимальный номинальный ток устройства должен быть указан на самом устройстве или в документации к нему.

Максимальный ток в цепи можно рассчитать, зная напряжение, нагрузку и сечение проводника. Проводники должны быть изолированы (покрыты изоляцией) и зачищены на концах.

После того как провода подключены и надежно зажаты в амперметре, можно включить питание, и измерительный прибор покажет величину тока в цепи, который и проходит через амперметр.

Но никто этого не делает, потому что перерезанные провода ничего не дают.

Амперметр имеет низкое внутреннее сопротивление, поэтому он оказывает минимальное влияние на величину измеряемого тока. Когда амперметр подключен к цепи переменного тока, не имеет значения, куда он подключен.

При подключении амперметра к цепи постоянного тока, если стрелка смещена в другую сторону или указывает на ноль, измените полярность, поменяв местами выводы.

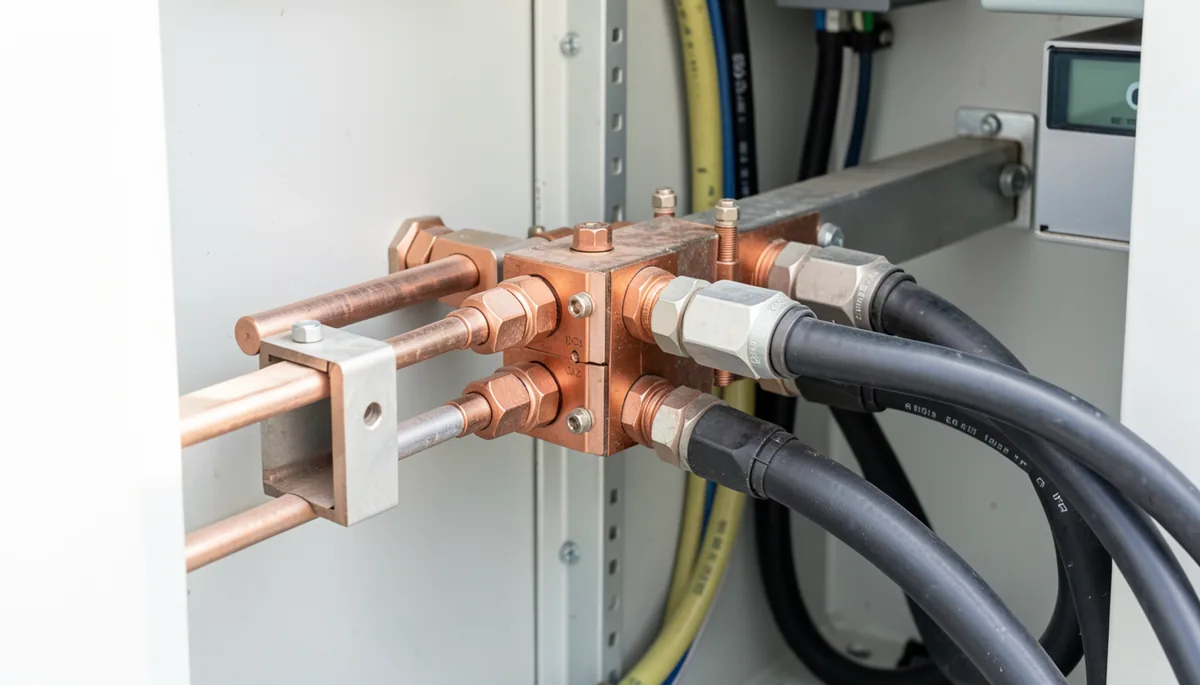

Подключение амперметра через шунт

Если ток в цепи больше, чем ток устройства, можно рассчитать шунт и использовать его для измерения большего тока. В этом случае цепь разделится на две ветви. Один из них будет иметь амперметр с низким сопротивлением, а другой – выбранный шунт с высоким сопротивлением. Большой ток разделится пропорционально сопротивлению, и через амперметр потечет малый ток, а через шунт – большой. (Более подробно об этом явлении).

Измерение тока амперметром через трансформатор тока или зажимы

Бывают случаи, когда необходимо измерить ток в кабеле, на рельсе изолированная шина. Шина – это полоса меди с определенным сечением, по которой течет ток, а не колесо автомобиля…..

Обрезка кабеля или шины может быть дорогостоящей или даже бессмысленной. В этом случае можно использовать клещи или трансформатор тока.

Трансформатор тока имеет две обмотки – верхнюю и нижнюю, которые не соединены вместе. Ток течет в обмотке высшего напряжения, затем создается ЭДС (подробнее о принципе работы ТТ) и во вторичной обмотке течет ток, пропорциональный количеству витков обмотки. Поэтому, если есть необходимость измерить ток, на кабель вешается “ручка”, или ТТ. А амперметр подключен к трансформатору тока. Самое главное – правильно пройти инструктаж и не наделать беспорядка. То есть мы берем ток из вторичной обмотки от амперметра, преобразованный вниз и безопасный для измерения и амперметра.

Тот же принцип используется в клеммном измерителе, за исключением того, что амперметр и ТТ находятся в одном корпусе. Кроме того, первичная обмотка клеммного измерителя отключается кнопкой на корпусе, а затем замыкается накоротко.

Эти два описанных решения гораздо удобнее, чем отрезать провод и надеть его на амперметр. Самое главное – следить за диапазонами приборов и токами, протекающими в цепях.

Мультиметры могут измерять постоянный ток до 10 ампер. Но они часто сгорают, потому что неправильно подключают клеммы к прибору, не учитывают величину тока в проводах… Но в основном это молодые люди. Часто для “устранения” такой неисправности достаточно заменить предохранитель в устройстве.

И в заключение я хотел бы повторить главную мысль всей этой истории:

О нагревании электрических коробок…:) – не думаете ли вы, что вместо щупа в картере можно поставить десятигранник? :))) Это очень вредное занятие! В месте соединения масла со щупом наблюдается локальный перегрев. В то же время – перемешивание масла – происходит очень медленно. В целом – это теплообменник масла и антифриза. А специально подогревать масло в коробке, имхо, нет смысла.

Mazda 6 2006, двигатель бензиновый 2.0 л., 147 л.с., передний привод, автоматическая коробка передач – аксессуары

Автомобили на продажу

Mazda Mazda6, 2007

Mazda Mazda6, 2006

Mazda Mazda6, 2005

Mazda Mazda6, 2006

Примечания 27

1. амперметр не обращает внимания на то, в какое гнездо вы его вставили.
2. существуют амперметры постоянного тока с бесконтактным датчиком Холла. Они стоят дороже, но не требуют зазора.

Спасибо за подробный отчет!
Есть ли смысл ставить второй амперметр, как на этой схеме? www.drive2.ru/l/5562018
Хочу поставить электрический подогреватель АКПП (для экспериментов) – беспокоюсь за генератор.

Да, прочитайте этот отчет. Это, вероятно, единственный способ подключить китайский амперметр. Есть несколько вещей.
1. да, вам нужен отдельный блок питания, как правильно написано. Т.е. инвертор с 12 В на 12 В.
2. подключение к генератору не очень корректно – оно показывает только работающий генератор. Согласно моей схеме, имхо самой правильной, она показывает работу генератора и батареи.

Про электрообогрев коробки…:) – не думаете ли вы поставить в картер десятку вместо щупа?) Это очень вредное занятие! Это вызывает локальный перегрев в месте соприкосновения нагревательного элемента с маслом. В этом случае – перемешивание масла – происходит очень медленно. В целом – это теплообменник масла и антифриза. Нет смысла намеренно нагревать масло в коробке, имхо.

Хотел спросить, есть ли смысл ставить два амперметра: по вашей схеме и по этой (из ссылки)?
Чтобы узнать, какую нагрузку испытывает генератор при включении дополнительных потребителей.

У меня отсоединен теплообменник в коробке (у меня есть адаптер и масляный радиатор, с термостатом). В холодную погоду (какая холодная погода, +3 градуса) – требуется очень много времени, чтобы прогреться. Примерно 20 минут до 40 градусов. Я, в качестве эксперимента, заклеил термостат оси нагревательными элементами от пускового устройства снегохода (они нагреваются выше 100 градусов, но очень малой мощности). Субъективно говоря, с ними трансмиссия прогревается немного быстрее.
Я хочу попробовать соединить поток масла – свечи накаливания (как здесь: www.drive2.ru/b/454642011845165115/ ).

Почему вы не хотите вернуть теплообменник? – Я боюсь эмульсии, это “летний автомобиль”, я не планирую ездить на нем зимой. А летом – дает дополнительное тепло в коробку.

И это всего лишь эксперимент. Я хочу попробовать. (У меня есть термометры по всей коробке – я увижу разницу :) )

Также хотел добавить потребителей: подогрев задних сидений, и дополнительный фен (обогреватель и что еще – дополнительный теплый воздух для задних пассажиров). (Может “воздушный” webasto или более дешевый аналог. Читаю, ищу.) Хочу ездить холодной весной и осенью без крыши, не беспокоясь о том, что дети замерзнут)))).

Имхо – достаточно одного – общего (как в моей схеме. Генератор – пока у него достаточно мощности – компенсирует разряд любых нагрузок и добавляет еще – для зарядки аккумулятора. Если он заряжается, это означает, что генератор заряжается. И энергии достаточно. Кроме того, очень показательна степень заряда батареи. Когда батарея разряжена, ток зарядки составляет 3-5 А и постепенно уменьшается до 0. Это означает, что батарея полностью заряжена.
Я не могу сказать, что происходит, когда генератор переменного тока перезаряжается. Я не знаю, как будут показания амперметра. Мне кажется, что плата просто не будет взиматься. Но он также будет показан общим амперметром.

У меня есть. Большое спасибо. Ваше круглое устройство на 4k дороже, но имеет очень качественную и огнестойкую конструкцию шунта. Если я не смогу найти что-то похожее, но дешевле, я куплю это.
Еще раз спасибо за статью!

Такая альтернатива есть. Но она находится в минусовой строке. И ему нужен обходной провод при запуске, иначе шунт сгорит. Это мой первый эксперимент :))) теперь я иногда использую его для проверки. www.drive2.ru/l/3434162

Цитата: <при запуске двигателя ток кратковременно превышает 100 или даже 200А. Ни один шунт не выдержит этого>.
Скажите, что может произойти с шунтирующей пластиной, даже рассчитанной на измерение в пределах, скажем, 100 ампер, если площадь ее поперечного сечения равна или намного больше площади поперечного сечения минусового провода к корпусу?

Хорошего дня! Разве 50 А не будет достаточно? Что вы думаете по этому поводу?

Привет. Ток зарядки или разрядки обычно не превышает 30 А. И пусковой ток через него не протекает.

И почему вы поставили его в разрыв “+” между батареей и потребителями в машине, а не между геной и батареей?

Шунты обычно изготавливаются для разных токов. Шунт – это медная пластина, имеющая определенное сопротивление. Когда через пластину течет ток, на ней падает напряжение по закону Ома U=I*R, т.е. между точками 1 и 2 появляется напряжение, которое будет действовать на катушку прибора.

Подключение амперметра к электросети

Мы очень часто сталкиваемся с измерением силы тока. Чтобы узнать мощность устройства, сечение провода, используемого для его питания, нагрев проводов и других компонентов – все это зависит от силы тока. Для прямого измерения силы тока был изобретен прибор, называемый амперметром. Амперметр может быть подключен только последовательно с измеряемой цепью. Почему? Объясним это ниже.

Как вы знаете, сила тока – это отношение числа зарядов ∆Q, прошедших через данную поверхность за время ∆t. В системе СИ она измеряется в амперах А (1 А = 1 кл/с). Для измерения количества заряда, прошедшего через прибор, амперметр должен быть подключен последовательно.

Для того чтобы минимизировать влияние измерительного сопротивления амперметра и тем самым уменьшить потери мощности при измерении, его делают как можно меньше. Если амперметр с таким внутренним сопротивлением подключить параллельно, в цепи возникнет короткое замыкание. Пример электрической схемы:

Постоянный ток измеряется постоянными измерительными приборами в диапазоне 10 -3 – 10 2 A, электронными аналоговыми, цифровыми, магнитоэлектрическими, электромагнитными, электродинамическими – миллиамперметрами и амперметрами. Если ток превышает 100 А, используется шунт:

Шунты обычно изготавливаются для разных токов. Шунт – это медная пластина, имеющая определенное сопротивление. При протекании тока через пластину, согласно закону Ома, на нее падает U=I*R, т.е. между точками 1 и 2 появляется напряжение, которое будет действовать на катушку прибора.

Сопротивление шунта обычно выбирается из соотношения:

Где R_и – сопротивление измерительной катушки прибора, – коэффициент шунтирования, I – измеренное значение, и I_и – максимально допустимый ток измерительного механизма.

Если измеряется переменный ток, важно знать, какое значение измеряется (амплитуда, среднее значение, среднеквадратичное значение). Это важно, поскольку все шкалы обычно масштабируются в эффективных величинах.

Значения переменного тока выше 100 мкА обычно измеряются выпрямительными микроамперметрами, а ниже 100 мкА – цифровыми микроамперметрами. Для измерений в диапазоне от 10 мА до 100 А используются выпрямительные, электродинамические и электромагнитные приборы с диапазоном частот до десятков килогерц и термоэлектрические приборы с диапазоном частот до сотен мегагерц.

Приборы используются для измерения переменных величин 100 А и более, но с использованием трансформаторов тока:

Трансформатор тока – это устройство, в котором первичная обмотка подключена к источнику тока (или, как показано на рисунке ниже, первичная обмотка “одета” на шину или кабель), а вторичная обмотка подключена к измерительной обмотке какого-либо измерительного прибора (обмотка измерительного прибора или датчика должна иметь низкое сопротивление).

Для измерения различных видов тока используются различные методы и инструменты. Для правильного измерения требуемого значения без нанесения ущерба необходимо правильно применять каждый метод измерения.

Шкала прибора масштабируется в мкА, мА, А и кА, а подходящий прибор выбирается в зависимости от требуемой точности и пределов измерения. Увеличение измеряемого тока достигается путем включения в цепь шунтов, трансформаторов тока и магнитных усилителей. Это позволяет увеличить предел измеряемого значения тока.

Амперметр: функции, электрические схемы, типы, характеристики

Амперметр подключается последовательно к той части цепи, в которой необходимо измерить ток. Сопротивление амперметра должно быть как можно меньше (очень маленьким), поскольку измеряемый им ток зависит от сопротивления элементов цепи. Это уменьшает влияние токоизмерительного прибора на измеряемую цепь и повышает их точность.

Шкала прибора градуируется в мкА, мА, А и кА, и в зависимости от требуемой точности и пределов измерения выбирается соответствующий прибор. Увеличение измеряемого тока достигается путем включения в цепь шунтов, трансформаторов тока и магнитных усилителей. Это увеличивает предел измеряемого тока.

Значение деления измерителя определяется значением тока, указанным на шунте. В мультиметре шунты уже встроены в прибор. Вам нужно только установить переключатель на нужный диапазон измерения. Это делается при отключенном источнике питания.

Способы подключения амперметра

Главная особенность прибора заключается в том, что он должен иметь низкое сопротивление. Это необходимо для обеспечения малого падения напряжения на нем. Для идеального измерения прибор должен иметь нулевое внутреннее сопротивление, но это недостижимо. Амперметр, в отличие от вольтметра, подключается последовательно.

Если его подключить параллельно источнику питания, произойдет короткое замыкание, и прибор может быть поврежден. Схема подключения амперметра Схема подключения амперметра может быть прямой или косвенной. В прямой схеме прибор непосредственно подключается в цепь между источником питания и нагрузкой. Косвенная схема реализуется двумя способами:

Установка шунта параллельно амперметру, при которой почти весь ток проходит через шунт, имеющий низкое сопротивление, а небольшая его часть достигает катушки прибора. Отношение тока и сопротивления шунта и прибора равно Ih/Ipr = Rpr/Rs.

Таким образом, используя калиброванные шунты, можно расширить диапазон измеряемых токов; Использование измерительных трансформаторов. Используется для определения токов с большими значениями в высоковольтном электрооборудовании. Токи в силовых цепях преобразуются трансформаторами до небольших значений (обычно 5 A).

Измерительные приборы подключаются к клеммам вторичной обмотки. Важно: Вторичные выводы всегда замыкаются на резистор, работа в разомкнутой цепи не допускается, так как это может привести к снижению фазного напряжения в цепи питания.

В энергосистемах используется последовательное подключение амперметров со схемами шунтирующих трансформаторов тока. Электрики-любители обычно используют шунтирующую цепь для подключения амперметров в низковольтных цепях. Схема подключения шунтового амперметра Порядок действий по сборке схемы:

Многие амперметры поставляются с калиброванными шунтами. Необходимо знать приблизительный диапазон измеряемых токов.
Зная ток, выберите соответствующий шунт;
Подсоедините шунт к клеммам амперметра;
Отключите напряжение от устройства, предназначенного для контроля тока;
Разомкните цепь питания и подключите последовательно с нагрузкой (лампа, резистор и т.д.). e.) амперметр с присоединенным к нему шунтирующим элементом, с учетом полярности прибора (для аналоговых устройств) и источника;
Подайте напряжение и считайте данные;
Снова отключите питание, отсоедините амперметр и восстановите нормальную схему;

Значение деления прибора определяется значением тока, указанного на шунте. В мультиметре шунты уже встроены в прибор. Вам нужно только установить переключатель на нужный диапазон измерения. Это делается при отключенном источнике питания.

Магнитоэлектрические амперметры используются только в цепях постоянного тока. Катушка измерительного прибора движется в поле постоянного магнита и соединена со стрелкой. Магнитное поле катушки, по которой течет ток, взаимодействует с магнитным полем постоянного магнита, и стрелка отклоняется на соответствующий угол в ту или иную сторону.

Если вы подключите его к цепи переменного тока и попытаетесь его измерить, ничего не получится, потому что игла будет просто колебаться с частотой тока вблизи нулевого положения, и прибор может сгореть. Эта проблема решается с помощью схемы выпрямителя. Схема выпрямителя позволяет измерять переменные токи до 10 кГц при условии, что форма волны тока синусоидальна.

Аналоговые амперметры по-прежнему популярны. Им не требуется питание от батареи, измеряемая цепь обеспечивает их энергией. Стрелка четко указывает на показания. Однако аналоговые амперметры имеют тот недостаток, что они довольно инертны.

Цифровые амперметры содержат аналого-цифровой преобразователь, а на ЖК-дисплее просто отображаются готовые цифры, представляющие результат измерения. Цифровые амперметры не обладают инерционностью, имеют высокую частоту дискретизации, а самые современные, дорогие амперметры могут производить до 1000 измерений за одну секунду. Единственным недостатком является то, что он требует дополнительного источника питания.

Чтобы понять, как подключить амперметр, необходимо разобраться в диапазоне измерений. Это означает, что прибор работает в определенном диапазоне, измеряя от значений в мкА до значений в кА. Учитывая техническую схему подключения, необходимо предугадать максимальный уровень тока весов. Само подключение осуществляется последовательно, а не параллельно с существующей нагрузкой. В противном случае существует риск перенапряжения устройства. Как следствие, он станет нефункциональным – проще говоря, перегорит.

Подключение

Чтобы понять, как подключить амперметр, необходимо понять принцип работы измерительного диапазона. Это означает, что прибор работает в определенном диапазоне, измеряя от значений в мкА до значений в кА. Принимая во внимание техническую схему подключения, необходимо предусмотреть максимальный уровень тока баланса. Само подключение осуществляется последовательно, а не параллельно с существующей нагрузкой. В противном случае существует риск перенапряжения устройства. Как следствие, он станет нефункциональным, или, проще говоря, перегорит.

Важным моментом является то, что измеряемый ток сильно зависит от общего сопротивления цепи. Из этого следует, что внутреннее сопротивление устройства должно быть как можно меньше. В противном случае класс точности результатов может быть нарушен. Наконец, само оборудование будет влиять на числовое значение. Чтобы понять это более подробно, необходима схема подключения амперметра.

Как следует подключать амперметр, если измеряемый ток превышает мощность прибора? Для этой цели используются различные типы шунтов. Они позволяют расширить диапазон измеряемого тока. Нагрузка будет распределена в пользу шунта; он примет на себя большую часть нагрузки. По сути, шунт будет просто показывать падение тока, обнаруженное измерителем. В этом случае он будет работать как милливольтметр, но показания будут в амперах, и поэтому итоговая информация будет правильной.
Для более детального понимания необходима электрическая схема шунтирующего амперметра.

Поэтому сопротивление шунтирующего резистора можно рассчитать следующим образом:

Как увеличить диапазон измерения амперметра?

Для того чтобы измерить ток как можно точнее, нам необходимо использовать соответствующий диапазон измерения. Попытка считать значение в несколько мА, когда шкала перекрывается измерением до 100А, закончится тем, что мы даже не заметим отклонения стрелки амперметра.

Конструкторы амперметров используют различные технические решения, чтобы иметь возможность измерять силу тока в различных диапазонах. В некоторых случаях мы можем сами изменить диапазон измерения. Если добавить дополнительный резистор (так называемый шунт), как показано на рис. 6, можно измерять более высокие токи, не подвергая хрупкую конструкцию амперметра разрушению.

Рисунок 6: Увеличение диапазона магнитоэлектрического амперметра путем добавления шунтирующего резистора

Предположим, что мы хотим увеличить диапазон измерения амперметра на n раз. Общий ток Iпротекающая через устройство (рис. 6), равна n*I_A . Тогда уравнения первого и второго принципов Кирхгофа имеют следующий вид:
