Как пользоваться динамометрическим ключом с трещоткой

Динамометрический ключ с трещоткой нужен для затяжки болтов с точно заданным усилием. Это исключает риск сорвать резьбу или растянуть шпильку при сборке двигателя или подвески автомобиля.

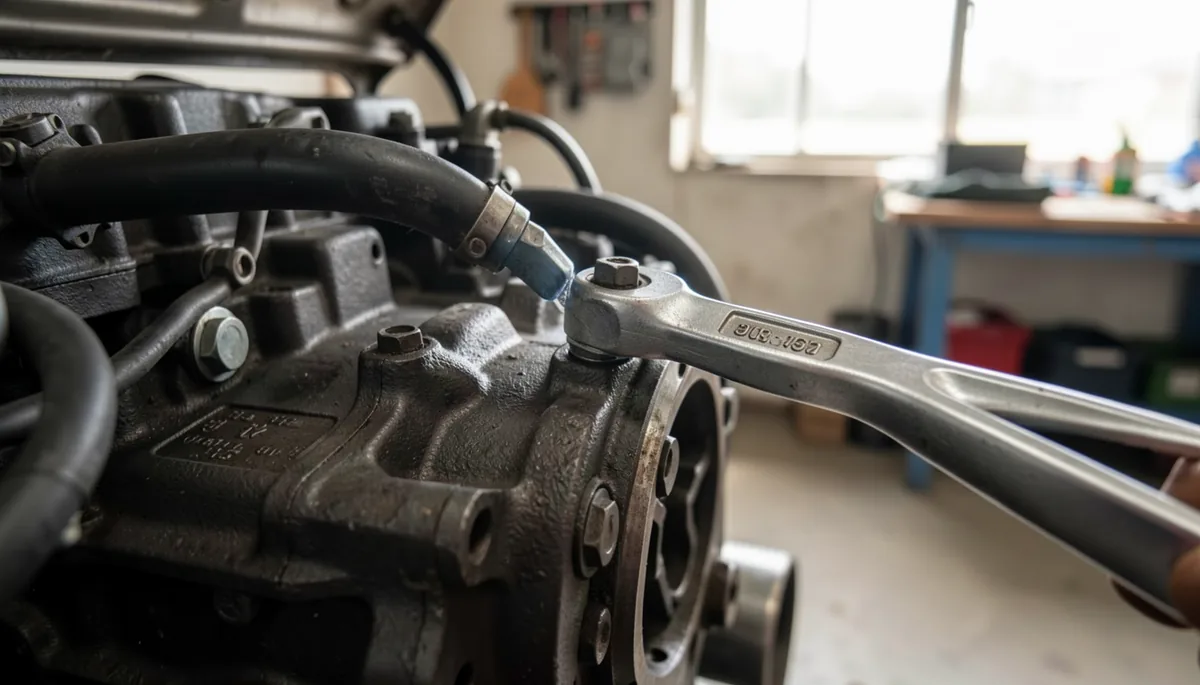

Как правильно работать со щелчковым ключом

Щелчковый тип — самый популярный инструмент в гараже. Его принцип прост: вы выставляете нужное значение, крутите болт, и когда момент достигнут, внутри срабатывает механизм. Вы услышите отчетливый «клик» или почувствуете легкий сброс усилия на рукоятке.

Сначала проверьте диапазон инструмента. Если ключ настроен на 20–100 Нм, не пытайтесь затянуть им болт с моментом 15 Нм. Вы просто испортите механизм. Сначала установите значение на рукоятке, используя шкалу. Обычно это делается поворотом нижней части ручки или вращением подвижного кольца.

При работе соблюдайте три правила:

• Тяните плавно. Резкий рывок приведет к перетяжке, даже если вы услышали щелчок.
• Держите ключ за рукоятку. Не хватайтесь за середину тела инструмента, это сбивает точность.
• Остановитесь сразу после первого щелчка. Попытка «дожать» болт после звукового сигнала превращает динамометрический ключ в обычный вороток.

Я часто вижу ошибку: человек крутит ключ до тех пор, пока не услышит три-четыре щелчка подряд. Это ошибка. Один щелчок — это сигнал, что предел достигнут. Дальше крутить нельзя.

Как понять момент затяжки и настроить инструмент

Значения момента затяжки всегда указаны в технической документации к узлу. Если вы собираете ГБЦ (головку блока цилиндров) двигателя ВАЗ-2108, вам нужно знать, что болты там тянутся с усилием 75–85 Нм. Если в мануале написано 20 Нм, а вы ставите на ключе 40 — резьба в алюминиевом блоке вылетит сразу.

Единицы измерения бывают разными. Чаще всего используют Ньютон-метры (Нм/Nm). Иногда встречаются килограмм-метры (кгс·м) или фунт-футы (lb·ft). Чтобы перевести кгс·м в Нм, умножьте число на 9,81. Например, 10 кгс·м — это примерно 98 Нм.

Перед началом работы убедитесь, что головка (бита) плотно сидит на квадрате ключа. Если есть люфт, момент затяжки «уплывет» на 5–7%. Используйте только качественные головки без сколов на гранях.

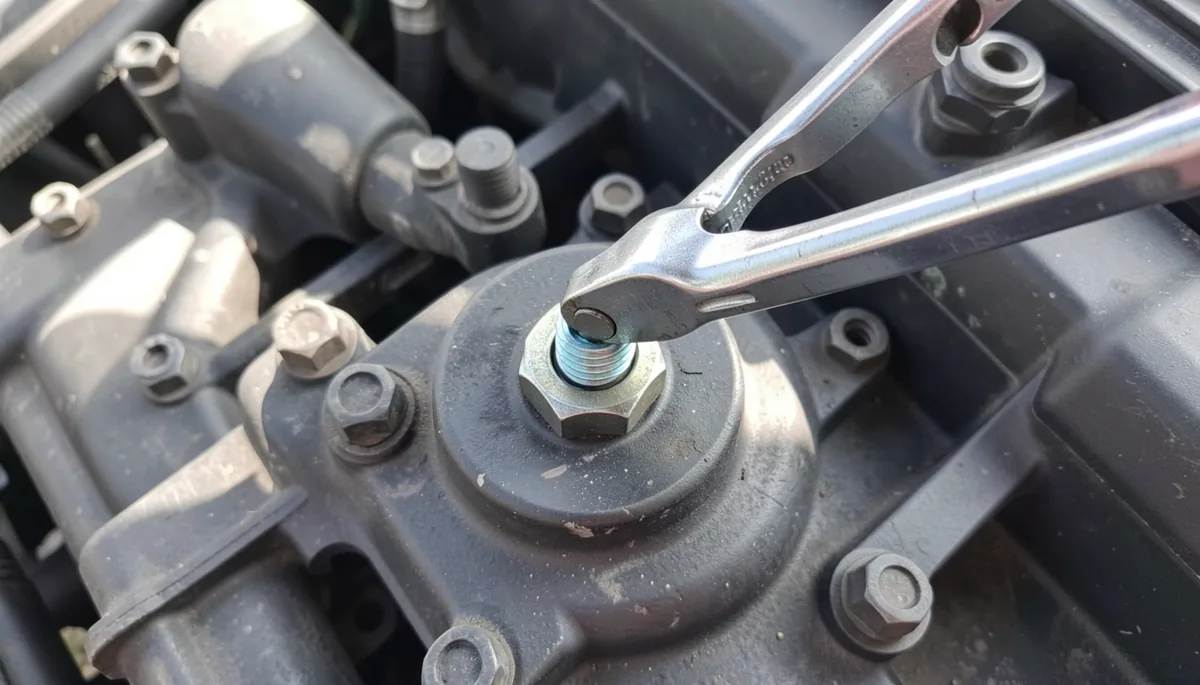

Пошаговая инструкция по применению

Процесс затяжки состоит из нескольких этапов. Нельзя сразу крутить один болт на максимум. Это создаст перекос детали.

Сначала затяните все болты в нужном порядке (обычно от центра к краям или крест-накрест) «от руки» или обычным трещоткой на малый момент, скажем, 10 Нм. Это нужно, чтобы деталь села ровно. Только после этого берите динамометрический ключ и выставляйте рабочее значение из инструкции.

Алгоритм действий:

• Наденьте головку на квадрат ключа.
• Установите значение на шкале.
• Наденьте ключ на болт.
• Плавно тяните до появления щелчка.
• Переходите к следующему болту.

Если вы работаете с несколькими болтами, делайте это поэтапно. Сначала все болты на 50% усилия, затем все на 100%. Это гарантирует отсутствие деформации прижимных плоскостей.

Как калибровать щелчковый ключ

Любой инструмент со временем теряет точность. Если вы уронили ключ на бетонный пол, его калибровка сбита. Даже если он выглядит целым, внутренние пружины могли деформироваться. Проверять точность стоит раз в год или после каждого серьезного падения.

Дома без лабораторного стенда калибровка — задача сложная, но возможная. Для этого нужен контрольный груз и длинный рычаг. Но на практике мастера используют метод проверки на «срыв». Если вы знаете, что болт должен затягиваться на 50 Нм, возьмите нагрузочный стенд или обратитесь в сервис. Профессиональная калибровка стоит недорого, но она экономит тысячи рублей на замене сорванных резьб.

Есть один бытовой способ проверки точности. Возьмите длинный болт и гайку, затяните их на весах с высокой точностью. Но этот метод дает погрешность до 10%, поэтому он подходит только для грубой проверки «работает или нет».

Правила хранения: как не убить инструмент

Это самый важный пункт, о котором забывают 80% владельцев. Динамометрический ключ — это не обычный вороток. Внутри него находится мощная сжатая пружина. Если вы оставите ключ в настроенном состоянии (например, на 100 Нм) в ящике на месяц, пружина «привыкнет» к этому положению и потеряет упругость.

После завершения любой работы всегда сбрасывайте значение на минимальный уровень. Установите шкалу на самое низкое деление, которое позволяет инструмент. Только так механизм сохранит точность на долгие годы. Храните ключ в жестком кейсе, подальше от влаги и агрессивной химии. Не используйте его как рычаг для откручивания закисших болтов — это моментальный путь в мусорное ведро.
