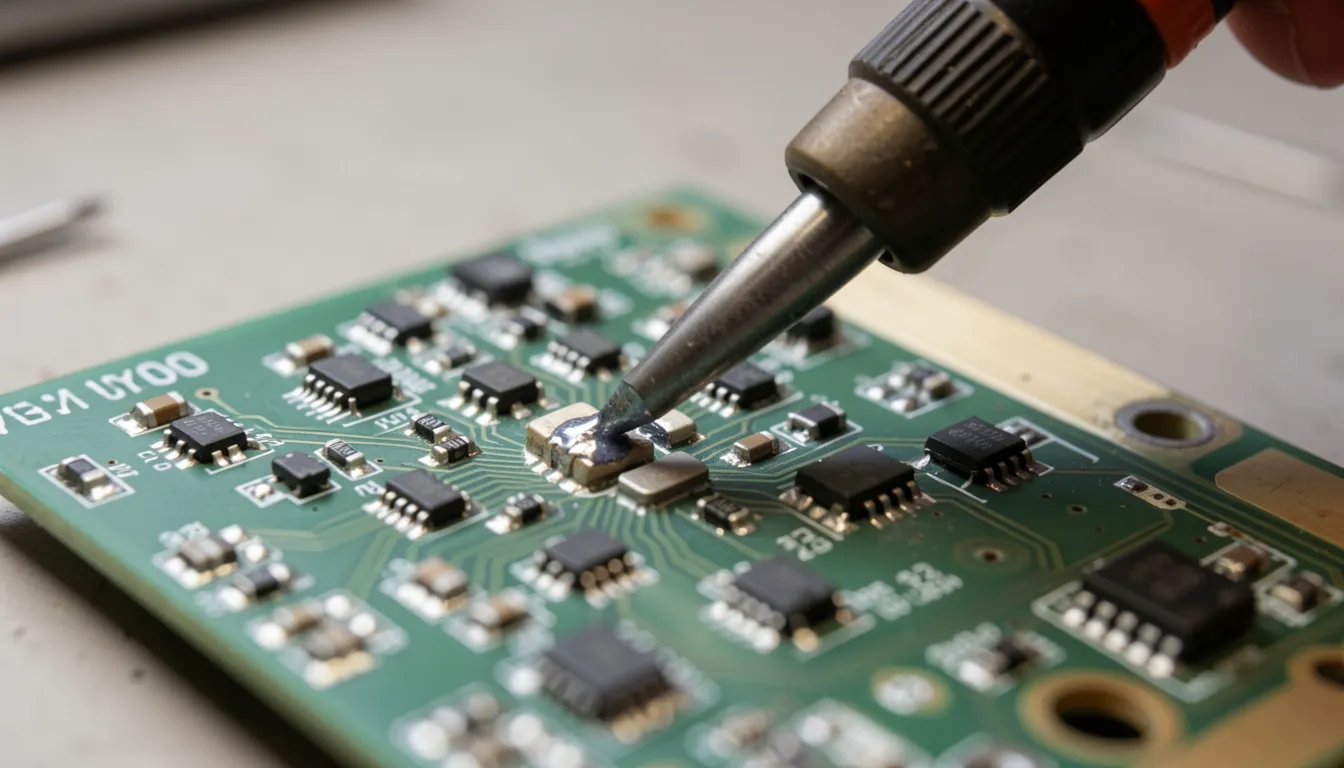

Как припаять разъем micro USB: пошаговая инструкция

Замена разъема micro USB — задача, требующая не только навыков пайки, но и строгого соблюдения последовательности действий. Если разъем вырван «с мясом» вместе с дорожками, восстановить передачу данных будет крайне сложно без микроскопа и твердой руки. В таких случаях устройство часто можно использовать только для зарядки.

Подготовка устройства к ремонту

Прежде чем касаться платы паяльником, необходимо обеспечить безопасность компонентов. Статическое электричество может мгновенно вывести из строя микросхемы.

Сначала разберите корпус гаджета. Используйте набор отверток и скальпель: подденьте заднюю панель лезвием, наклоняя его в сторону экрана, чтобы освободить фиксирующие зажимы. После вскрытия обязательно отсоедините шлейф или провод аккумулятора. Это исключит риск короткого замыкания при случайном касании контактов паяльником.

Для защиты электроники рекомендуется использовать антистатический браслет с заземлением. Если его нет, можно заземлить сам паяльник: один конец провода припаивается к общему корпусу (минусу) устройства, а другой — к металлическому корпусу паяльника.

Инструменты и расходные материалы

Для качественной замены вам понадобятся: * Паяльник мощностью 25–40 Вт с очень тонким наконечником; * Припой (сплав Розе или качественное олово) и хороший флюс (например, RMA223); * Пинцет для работы с мелкими деталями; * Скальпель или нож с острым лезвием; * Оплетка для удаления припоя или медный жгут, смоченный флюсом; * Изопропиловый спирт или специальное чистящее средство (FLUX OFF) для удаления остатков флюса; * Лупа или хороший микроскоп.

Не используйте канифоль или паяльную кислоту при работе с современными платами. Канифоль может превращаться в черную массу при перегреве, а кислота агрессивно воздействует на медные дорожки. Хороший флюс легче отмывается и не оставляет налетов на дорогом жале паяльника.

Демонтаж старого разъема

Если разъем поврежден механически, его нужно демонтировать. Не пытайтесь просто выломать деталь — вы повредите контактные площадки (пятаки).

Вставьте скальпель или тонкое лезвие ножа между печатной платой и корпусом разъема. Начинайте нагревать крепежные лепестки разъема, постепенно приподнимая конструкцию с разных сторон. Используйте пинцет, чтобы придерживать разъем во время нагрева: это поможет избежать перегрева пластиковых деталей самого штекера.

Когда монтажные язычки отпаяются, аккуратно извлеките деталь. Если на плате остались излишки старого припоя, удалите их с помощью оплетки, смоченной в флюсе, или медного жгута. Оплетка поглощает лишнее олово, оставляя поверхность чистой. Будьте осторожны и не поцарапайте дорожки острыми краями оплетки.

Восстановление поврежденных дорожек

Часто при вырывании разъема повреждается печатная фольга. Если визуально заметны обрывы, их нужно восстановить.

Сначала очистите место повреждения скальпелем, удалив защитную маску (лак) с контактных площадок. После этого залудите обнаженную медь паяльником. Если дорожка полностью отсутствует, используйте тонкую медную проволоку (одну мононить), чтобы создать перемычку между контактом разъема и ближайшим целым участком дорожки на плате.

Если вы не можете восстановить линии передачи данных (DATA+ и DATA-), устройство будет работать только в режиме зарядки. В этом случае для того, чтобы планшет или телефон определял сетевой адаптер и выдавал ток выше 0,5 А, можно сделать перемычку между контактами DATA+ и DATA- прямо на плате.

Установка нового разъема

Выбор нового разъема — критический этап. Дешевые запчасти из Китая часто имеют неточности: высота позолоченных контактов может отличаться от оригинала, из-за чего штекер будет «плавать» над платой.

1. Подготовка площадок. Очистите контактные площадки спиртом и нанесите свежий флюс.
2. Фиксация. Чтобы разъем не сместился при пайке, его можно предварительно зафиксировать на плате (например, каплей термоклея или аккуратно прихватить за ушки).
3. Защита от затекания припоя. Это важный нюанс: перед началом пайки вставьте в новый разъем ненужный старый Micro-USB штекер. Он послужит заглушкой, которая не даст расплавленному припою и жидкому флюсу затечь внутрь гнезда.
4. Пайка контактов. Сначала припаяйте силовые контакты питания (крайние выводы). Затем приступайте к тонким сигнальным контактам, используя только кончик жала.

Для повышения надежности механического крепления можно использовать метод боковой пропайки. После того как все контакты припаяны, аккуратно залейте припоем боковые стороны разъема (в районе монтажных «ушек»), чтобы усилить соединение с платой. Это предотвратит вырывание разъема при частом использовании кабеля.

Проверка результата

После завершения работ тщательно очистите плату от остатков флюса спиртом или специальным средством, используя зубную щетку. Проверьте визуально, чтобы не было коротких замыканий — зазоров между контактами или лишних капель олова.

Соберите устройство и подключите зарядное устройство. Если контакт работает нестабильно, проверьте, нет ли трещин в припое под разъемом. Только после подтверждения функции зарядки и передачи данных можно окончательно собирать корпус.
