Как проверить водонагреватель с помощью мультиметра

Из бюджетных моделей наиболее популярны китайские модели:

Выход из строя нагревательного элемента может быть вызван несколькими причинами:

  • Перегоревшая нить внутри трубки;
  • Опасное для жизни короткое замыкание перегоревшего провода, подключенного к корпусу прибора;
  • Толстый слой накипи, который препятствует процессу теплопередачи и приводит к перегреву нагревательного элемента.

Как проверить водонагреватель? Прежде всего, проверьте, нет ли повреждений, трещин. Разрыв крышки нагревательного элемента указывает на низкое качество деталей. При обнаружении незначительных повреждений или шероховатостей устройство не подлежит ремонту. Его необходимо просто заменить. Если видимых повреждений нет, проводится проверка мультиметром.

Как проверить лампочку мультиметром – Инструкции

Где находится водонагревательный элемент

Если рассматривать разные марки приборов (Indesit, Bosch, LG), то нагревательный элемент в каждой модели может быть расположен в разных местах, и наиболее удобный способ доступа к нему – либо через заднюю панель, либо через переднюю.

Расположение нагревательного элемента стиральной машины

Однако если вы не знаете об этом, вы все равно можете найти его самостоятельно:

  • Проверяется задняя панель машины. Если крышка большая, то нагревательный блок находится за ней;
  • Положите машину на бок, проверьте нижнюю часть. Это может выявить нагреватель;
  • Самый простой способ – снять заднюю панель. Если нагревательный элемент отсутствует, его можно легко установить.

Другой вариант – использовать фонарик, чтобы посветить на внутреннюю часть барабана. Если у вас хорошее зрение, вы сможете определить точное положение нагревателя.

Найдя нагревательный элемент, убедитесь, что он находится в рабочем состоянии. Обратите внимание, что для выполнения этой процедуры нет необходимости снимать элемент.

Чтобы понять процесс управления, необходимо знать, как устроен нагревательный элемент и как он работает. Внутри трубки, которая также является корпусом устройства, находится одна или несколько спиралей из высокопрочного материала, изготовленного из металла, керамики или стекла. При включении нагревательного элемента по спирали проходит электрический ток, спираль нагревается до высокой температуры и нагревает электроизоляционный материал между стенками металлической трубы и спиралью. Изоляционный материал следует выбирать в соответствии с его теплопроводностью. Этот показатель должен быть как можно выше.

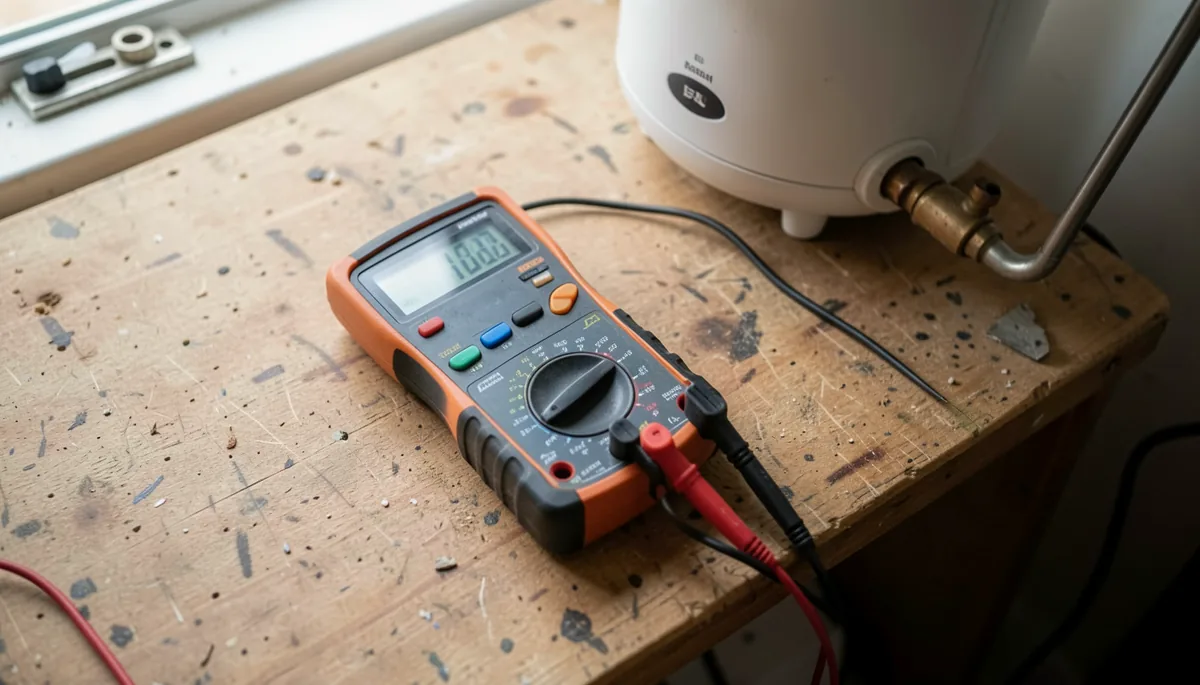

Что нужно знать перед измерением?

Если в вашем распоряжении есть мультиметр, вы можете самостоятельно проверить неисправный нагревательный прибор.

Однако сначала найдите паспорт неисправного изделия и выясните номинал нагревателя.


Это важно, поскольку для проверки электрического нагревателя нам необходимо знать его номинальное сопротивление, который рассчитывается по формуле основного закона Ома:

Где R – искомое электрическое сопротивление (Ом);

P – мощность нагревательного элемента (Вт);

U – рабочее напряжение сети (В).

Рабочее напряжение национальной электросети обычно составляет 220 В. Мощность нагревательного элемента можно узнать из паспорта бытового прибора (Вт). Значение сопротивления указывается в омах. Теперь вы можете проверить электронагреватель.


Не имеет значения, какой тестер или мультиметр используется для диагностики нагревателя. Существуют цифровые и сагиттальные модели, и их стоимость не влияет на качество теста. Самое главное – использовать правильное оборудование для проверки нагревательного элемента.

Модели мультиметров

Не имеет значения, какой тестер или мультиметр будет использоваться для диагностики нагревательного элемента. Существуют цифровые и стрелочные модели, их стоимость не влияет на качество теста. Самое главное – использовать правильное оборудование для проверки нагревательного элемента.

Также стоит обратить внимание на целостность всех проводов, идущих от щупов мультиметра к самому устройству. Если вы используете мультиметр в рабочих целях, а не для домашнего ремонта, вам следует выбрать модель, оснащенную специальным маячком для проверки правильности работы нагревательного элемента. С помощью этих устройств можно определить непрерывность электрической цепи с помощью звукового сигнала, не отвлекаясь от фактического ремонта.

Самое простое решение – заменить нагревательный элемент на тот, в исправности которого вы абсолютно уверены. Для этого отключите электронагреватель и разберите прибор для диагностики. На его место устанавливается новый нагревательный элемент, желательно той же марки.

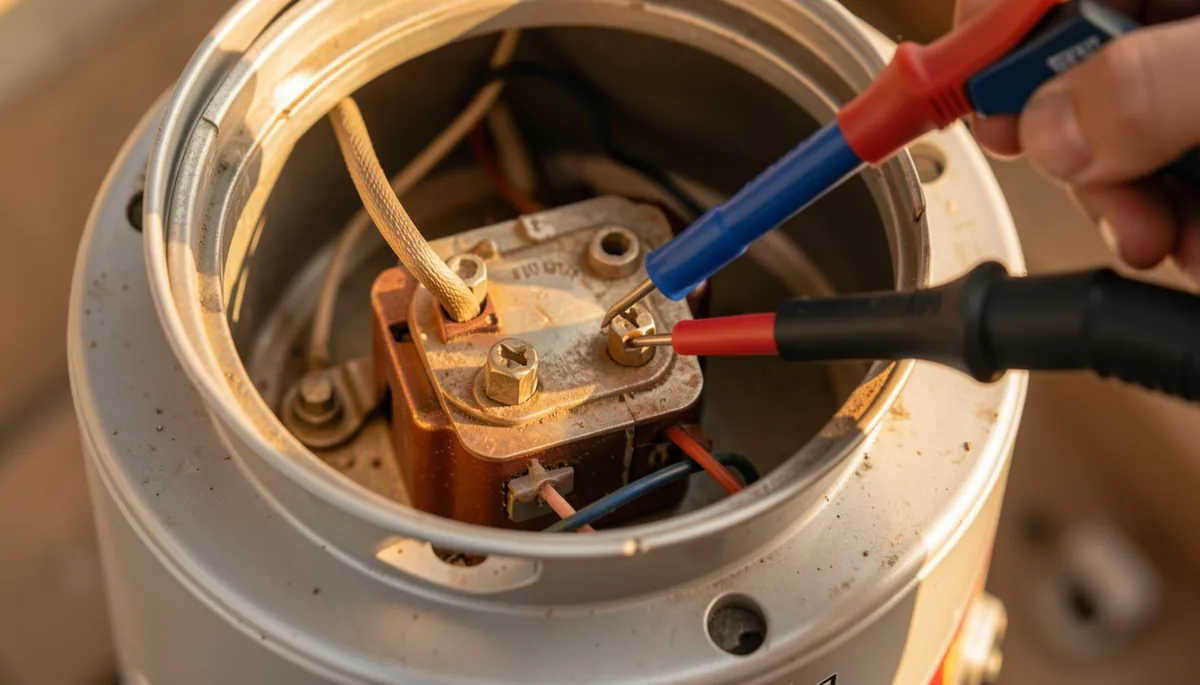

Если в доме нет запасного нагревательного элемента, используйте цифровой мультиметр. Снимите нагревательный элемент и подключите мультиметр к выводам нагревательного элемента. Если нормальный диапазон отклоняется от нормы или на мультиметре горит индикатор, можно сделать вывод, что нагревательный элемент полностью исправен, а значит, причину неисправности и ненормальной работы водонагревателя следует искать в других частях прибора.

Если приведенные выше проверки не указывают на неисправность нагревательного элемента, его можно “проверить” с помощью мультиметра. Для этого необходимо установить определенное значение на “диоде”, а затем проверить его, подключив щупы мультиметра. Чаще всего мультиметр выдает минимальные показания, а тестер начинает издавать звуковой сигнал, если в него встроен зуммер.

Следующий шаг – проверка правильности работы нагревательного элемента.. Щупы мультиметра прикладываются к контактам нагревательного элемента, и при их касании на тестере появляется показание сопротивления: например, 0,37 или 0,71. Если в левой части экрана вы видите цифру 1, это означает, что катушка в нагревательном элементе сломалась и нагревательный элемент необходимо заменить.

imgИсточник: consultinfo.net

Есть и другой способ проверки: снимите нагревательный элемент с водонагревателя и смочите его медные трубки водой. Поместите один зонд на трубку, а другой – на один из отводов. Если нагревательный элемент неисправен, прибор покажет слишком высокое или слишком низкое значение. Если он неисправен, тестер показывает 1!

Совет: Если вы сомневаетесь в том, сможете ли вы правильно удалить поврежденный нагревательный элемент и заменить его новым, обратитесь к специалисту. При осмотре и ремонте водонагревателя соблюдайте все правила безопасности, чтобы избежать опасных ситуаций!

ВАЖНО! Зуммер мультиметра не будет подавать звуковой сигнал, если нет прорыва в корпус. Если зуммер подает звуковой сигнал, это означает, что произошла поломка корпуса и поэтому нагревательный элемент следует заменить. Это один из самых простых и доступных способов проверки трубчатого нагревателя.

Проверка нагревательного элемента с помощью электрического зуммера

Как это сделать. Возьмите провод с вилкой. Подключите один конец к контактному проводу выбранного вами нагревателя, а другой конец – к обычной электрической розетке. Затем подключите любой дополнительный провод к другому проводу розетки. В гнездо вкручивается лампочка, соответствующая напряжению 220 В.

Следующим шагом будет подключение свободного провода от розетки к свободному концу нагревательного элемента. Только после этого вилка вставляется в розетку. Если катушка в ТЭНе исправна и находится в хорошем состоянии, лампочка светит ярко. Если света от лампочки нет, будет очевидно, что в катушке есть обрыв. Нагревательный элемент неисправен и больше не может использоваться.

Если первый этап проверки показывает, что нагревательный элемент неисправен, проверку можно продолжить. Выньте вилку из розетки и подсоедините провод от розетки к трубке нагревательного элемента. Если лампочка не загорается при подключении вилки к розетке, между катушкой и трубкой имеется значительное сопротивление изоляции. Нагревательный элемент исправен. Горящая лампочка, напротив, указывает на повреждение изоляции. Это топливо не может быть использовано.

Просто введите напряжение, на которое рассчитан нагревательный элемент, и его мощность в окна калькулятора. Эти значения обычно штампуются на трубе. Вы можете использовать информацию об энергопотреблении прибора. Например, сопротивление нагревательного элемента электрического чайника мощностью 2000 Вт составляет 24,2 Ом.

Какие типы нагревательных элементов могут выйти из строя

Наиболее распространенной причиной выхода из строя нагревательного элемента является поломка нихромовой нити, которая вызвана расплавлением нихромовой нити вследствие перегрева. Перегрев происходит, когда на нагревательном элементе образуется толстый слой накипи или когда нагревательный элемент, предназначенный для работы в жидкой среде, включается без нее. Катушка может перегореть из-за изначально низкого качества нагревательного элемента.

Трещина в спирали нагревателя

Змеевик в центре трубки нагревательного элемента удерживается на месте за счет плотного заполнения песком. Если песок плохо уплотнен во время заполнения, или если катушка отошла от центра стенки трубы, со временем катушка может сдвинуться и коснуться внутренней поверхности трубы в результате вибрации.

Если катушка контактирует только в одной точке, если в плоской проводке не подключен провод заземления УЗО, нагревательный элемент не потеряет свою функцию, и чайник или другой нагревательный прибор будет продолжать работать. Однако существует вероятность контакта фазы с корпусом изделия, а если корпус металлический, то существует вероятность поражения человека, прикоснувшегося к корпусу, электрическим током.

Катушка нагревательного элемента закорочена на корпус.

Если прибор заземлен, замыкание катушки значительно увеличит мощность, и если не сработает автоматический выключатель, катушка расплавится и окончательно повредит нагреватель.

Если катушка касается трубы в двух или более местах одновременно, как на рисунке, если нет заземления и УЗО, если вовремя не сработал автоматический выключатель, катушка немедленно сгорит.

Поэтому нагревательные элементы могут иметь одну из двух неисправностей – неисправную нихромовую спираль или короткое замыкание между спиралью и металлической оболочкой трубы. Ни одна из этих неисправностей не может быть устранена, и нагревательный элемент подлежит замене.

В современных чайниках, мультиварках и утюгах нагревательный элемент приварен к корпусу изделия, и в случае его выхода из строя необходимо приобретать новый прибор.

Термостат можно проверить с помощью мультиметра.

Проверка термостата водонагревателя

Термостат водонагревателя – это устройство, которое регулирует нагрев бойлера и контролирует температуру воды. Проще говоря, термостат используется для нагрева проточной воды до определенной температуры, затем автоматически отключается и снова автоматически включается, когда вода остывает до определенной температуры и ее снова нужно нагреть.

Чтобы проверить термостат, выполните следующие действия:

  • Сначала демонтируйте термостат и проверьте его работоспособность. Установите его в режим измерения сопротивления.


  • Затем установите максимальную температуру и измерьте сопротивление на проводе и контактах термостата. Термостат неисправен и неисправен, если система вообще не реагирует.
  • Если термостат работает и система реагирует, установите флаг контроллера на минимальное значение и подключите клеммы тестера к клеммам котла.
  • Наконец, нагрейте трубчатый элемент терморегулятора с помощью зажигалки. Если кажется, что система работает, значение сопротивления будет очень высоким.

Для проверки термостата вам понадобится мультиметр, который использовался в первом случае и является очень эффективным.


Электрический нагреватель в этих устройствах всегда находится в свободном доступе, и его несложно найти. Чтобы проверить это, сначала рассчитайте сопротивление элемента по формуле. Затем переведите измерительный прибор в режим минимального сопротивления, затем приложите щуп к клеммам нагревателя и посмотрите, какие данные появятся на дисплее тестера. Если нагреватель неисправен, значение сопротивления будет значительно отличаться от расчетного значения. Если мультиметр показывает “1” или бесконечность, катушка неисправна.

Как проверить нагревательный элемент стиральной машины?

Самая большая сложность в проверке нагревателя стиральной машины заключается в том, что его довольно трудно найти – особенно во многих современных приборах, внутреннее устройство которых довольно запутанно. Чаще всего нагревательный элемент в стиральных машинах расположен рядом с задней крышкой, чуть ниже загрузочного отсека. Однако в некоторых моделях он устанавливается спереди, а в машинах с вертикальной загрузкой электронагреватель часто располагается на одной из боковых сторон.

Нагревательный элемент в стиральной машине

Проверка нагревательного элемента стиральной машины имеет еще один нюанс – эти нагреватели имеют три выхода, а при проверке нужно подключаться только к двум из них, и важно не перепутать эти клеммы. Обычно соединяемые клеммы (нейтраль и фаза) расположены по краям, между ними находится контакт заземления, который не имеет значения для испытания.

Если это не так, проведите диагностику нагревательного элемента стирально-сушильной машины в соответствии с приведенными выше инструкциями.

Величина сопротивления хорошего нагревателя в современной стиральной машине в большинстве случаев составляет от 25 до 60 Ω.

6 Возможные результаты:

Как рассчитать электрический номинал нагревательного элемента по сопротивлению

Измерив сопротивление, можно определить фактическую мощность трубчатого электронагревателя и проверить, соответствует ли она заявленной мощности прибора и достаточно ли ее для обогрева.

Для определения мощности воспользуемся законом Ома, т.е. следующей формулой:

P=U 2 /R, W, где P = мощность, Ватт; U = напряжение сети, Вольт; R = электрическое сопротивление, Ом;

Пример расчета

Например, при измерении мы получаем результат 20 Ом. Подставив это в формулу, вы можете рассчитать:

P, WМощность нагревательного элемента = 220 2 В Квадрат напряжения сети / 20 Омсопротивление нагревательного элемента = 2 420 W

Таким образом, мощность нагревательного элемента, который мы тестировали, составила 2420 Вт, что в точности соответствует заявленной в техническом паспорте. Учитывая, что все остальные тесты прошли успешно, проблема не в этом устройстве, и вам следует искать дальше, например, проверить электрические цепи или измерить напряжение в розетке.

Если мультиметр показывает 100 Ом, мощность составляет всего около 500 Вт. Этого явно недостаточно для нормальной работы и правильного нагрева воды.

Увеличение сопротивления может быть вызвано различными процессами: уменьшением сечения проводника, окислением или загрязнением контактов и т.д. В любом случае, это измерение предоставит информацию, необходимую для дальнейшего поиска причины неисправности.

Как видите, проверить работу нагревательного элемента довольно просто, все, что вам нужно – это мультиметр и немного свободного времени. Многие проблемы можно обнаружить с помощью простой перемычки, а если это не помогает, то путем измерения сопротивления нагревательного устройства.

А если вы столкнулись с проблемой, не описанной здесь, у вас есть что добавить или вы нашли ошибку, не стесняйтесь писать в комментариях, это будет полезно многим.
