Как работает сверлильный патрон: устройство и принцип действия

Сверлильный патрон — это ключевой элемент оснастки, который передает крутящий момент со шпинделя на режущий инструмент и фиксирует его в строго определенном положении. Он выполняет три критические функции: обеспечивает надежную фиксацию хвостовика (сверла, фрезы или метчика), передает вращение и центрирует инструмент относительно оси шпинделя для достижения требуемой точности.

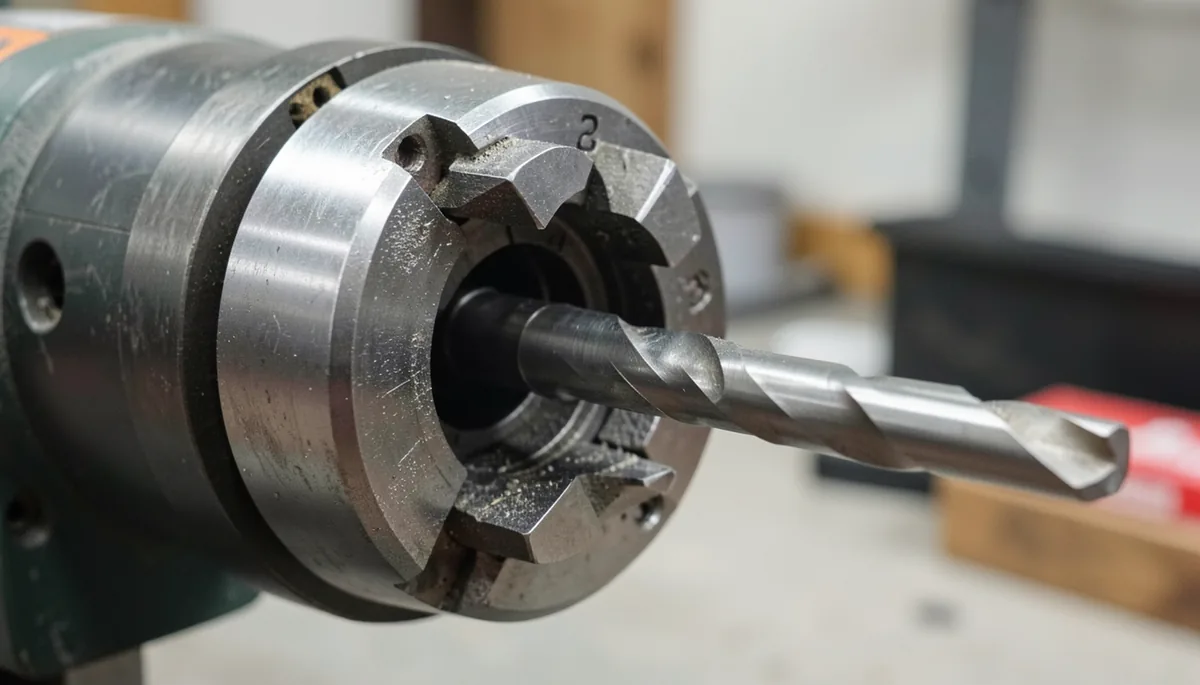

Устройство сверлильных патронов и принцип их работы

Механизм функционирования устройства основан на преобразовании вращательного движения регулировочного элемента в радиальное перемещение зажимных деталей. В классическом кулачковом типе, который чаще всего встречается в ручном инструменте, конструкция включает несколько базовых компонентов.

В основе лежит корпус (или обойма), представляющий собой тело вращения, внутри которого скрыты подвижные части. Основной рабочий узел — это кулачки, которые равномерно распределены по окружности и способны перемещаться перпендикулярно оси корпуса. Чтобы зажать сверло, оператор воздействует на регулировочную втулку или гайку. При ее вращении создается момент, который преобразуется в радиальное смещение всех кулачков одновременно. Они смыкаются, плотно обхватывая цилиндрический хвостовик инструмента.

В конструкцию также входят: * Корпус (обойма), служащий защитной и несущей оболочкой; * Кулачки, обеспечивающие непосредственный захват заготовки; * Регулировочная втулка или гайка для управления процессом зажима; * Винтовой хвостовик с левой резьбой (характерно для патронов на дрелях); * Шарикоподшипник, находящийся между гайкой и хвостовиком для плавности хода.

Виды патронов по способу зажима и назначению

Чтобы правильно выбрать сверлильный патрон, нужно учитывать не только его размер, но и тип используемого оборудования. Существует несколько ключевых различий в их исполнении.

По методу фиксации инструмента

Наиболее распространенный способ — кулачковый механизм. Он позволяет зажимать инструменты с цилиндрическим хвостовиком, такие как сверла, зенкеры или метчики. Если требуется работать с очень точными и мелкими деталями (диаметром от 0,1 до 4,5 мм), применяются цанговые патроны. В их устройстве используются специальные цанги, которые обеспечивают максимально высокую соосность.

По способу посадки в инструмент

Разница между станком и дрелью определяет тип крепления: 1. Резьбовое соединение. Это основной вариант для ручного инструмента. Патрон накручивается непосредственно на резьбу шпинделя. Здесь важно помнить, что на многих моделях используется винт с левой резьбой — чтобы затянуть его, нужно вращать против часовой стрелки. 2. Конус Морзе (Morse taper). Этот тип посадки характерен для станочного оборудования и тяжелых промышленных агрегатов. Зажим происходит за счет плотного соединения двух конических поверхностей: вала шпинделя и отверстия в самом патроне. Угол этого конуса обычно составляет от 1°25'43'' до 1°30'26''.

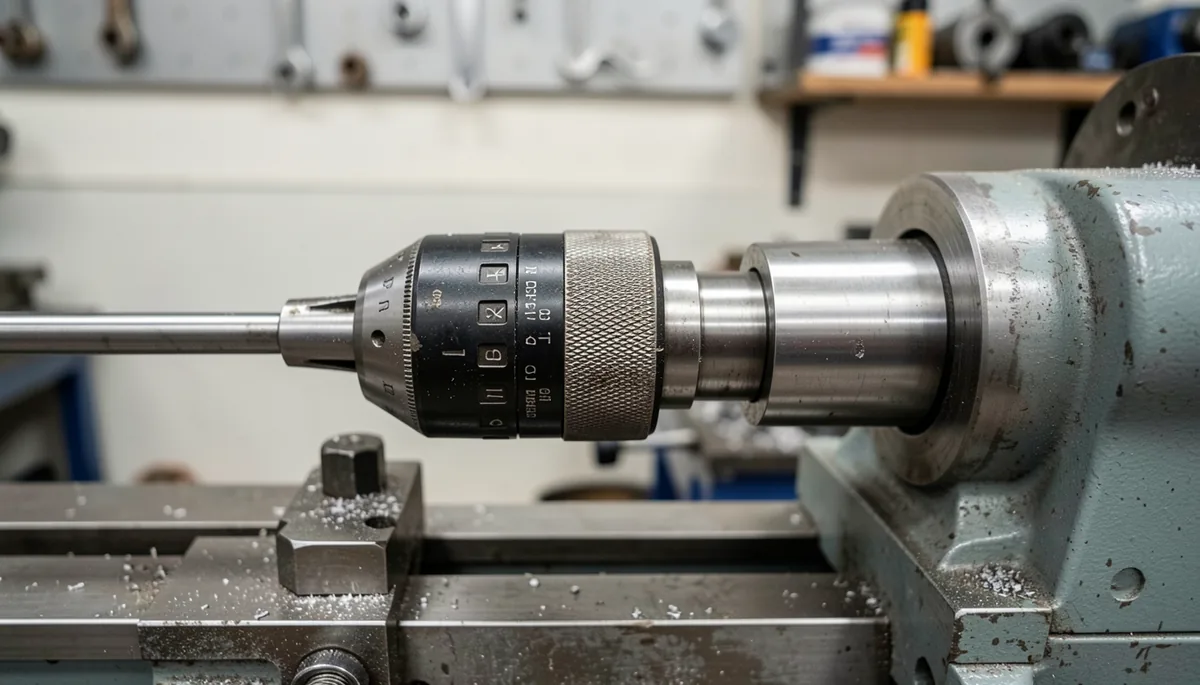

Классификация по точности и диаметру зажима

При выборе оснастки для профессиональных работ нельзя ориентироваться только на цену. Существует четкое разделение по классу точности, которое определяет радиальное биение (отклонение центра сверла от оси). * Ручные патроны имеют допуск в пределах 0,35–0,2 мм; * Станочные модели обеспечивают точность 0,2–0,1 мм; * Высокоточные патроны работают с погрешностью ниже 0,1 мм.

Диаметры зажима также жестко ограничены геометрией кулачков. Невозможно подобрать один патрон, который одинаково эффективно удержит сверло диаметром 0,4 мм и 15 мм. Типичные заводские диапазоны выглядят так: 1–10 мм, 1,5–13 мм или 3–16 мм.

Совместимость с инструментом: резьбы и стандарты

Если вы планируете заменить изношенный узел на дрели или шуруповерте, необходимо свериться с техническим паспортом. Ошибки в выборе типа посадки сделают эксплуатацию невозможной.

Для импортного инструмента мировым стандартом является дюймовая резьба. Например, резьба 3/8-24UNF часто встречается на шуруповертах, а 1/2-20UNF — на стандартных дрелях. Для российского оборудования старого образца или некоторых новых моделей чаще применяется метрическая резьба М12*1,25. При покупке обязательно проверяйте маркировку на корпусе старого патрона: она может быть представлена в виде комбинации цифр и букв, например 1.5-13 M12x1.25.

Проблемы при эксплуатации и обслуживание

При интенсивной работе кулачковый механизм изнашивается. Если сверло начинает проворачиваться или «гулять» во время работы, это признак критического износа зажимных элементов. Также часто случается проблема с самопроизвольным отвинчиванием патрона при вибрации, если стопорный механизм неисправен.

Для поддержания работоспособности требуется периодическая чистка и смазка. При разборке кулачкового патрона важно соблюдать последовательность: после снятия регулировочной втулки следует извлечь кулачки и тщательно проверить их на наличие деформаций. При сборке обязательно помечайте положение кулачков относительно корпуса, иначе при последующем монтаже вы не сможете добиться правильной центровки сверла. Сборка всегда производится в обратном порядке с использованием специальной смазки для подвижных частей.
