Как сделать ситуационный план для газификации самостоятельно
Ситуационный план, это схема расположения вашего участка относительно дорог, соседних строений и ближайших объектов инфраструктуры. Для газификации он нужен, чтобы газовики понимали, где именно пройдет труба и как она соединится с магистралью. Вы можете нарисовать его сами или взять готовую выписку из ЕГРН.

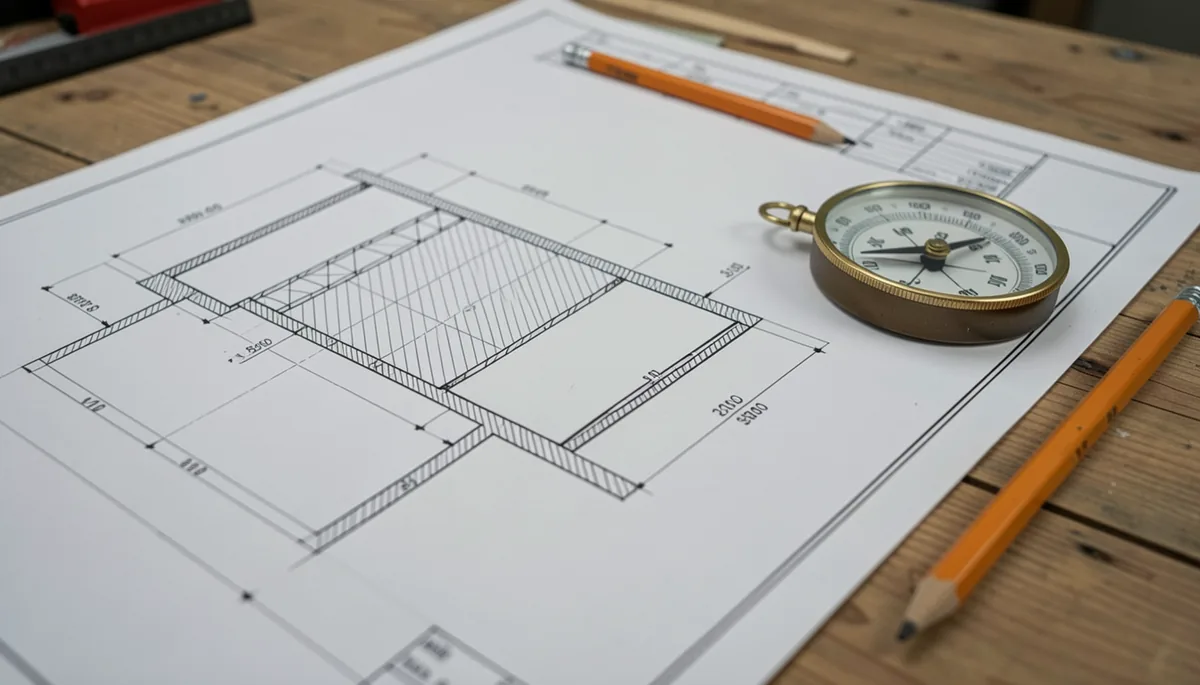

Что такое ситуационный план и зачем он нужен газовикам
Это не топографическая съемка с точными координатами каждого куста. Это упрощенная карта, которая показывает контекст. Газораспределительной организации (ГРО) важно увидеть: есть ли подъезд к участку для спецтехники, где проходят границы собственности и на каком расстоянии от забора стоит ваш дом. Если вы ошибетесь с расположением колодца или забора на бумаге, проект газификации придется переделывать из-за несоответствия реальности.
В плане обязательно должны быть указаны:
- Границы вашего земельного участка.
- Расположение жилого дома и хозпостроек.
- Ближайшая улица и подъездные пути.
- Соседние участки и их номера (если есть).
- Ориентиры, например, ЛЭП или водонапорная башня.
Без этой схемы вам не выдадут Технические условия (ТУ). ТУ — это документ, в котором написано, сколько метров трубы нужно купить и где поставить запорный кран.
Как нарисовать ситуационный план самостоятельно
Если у вас нет возможности заказать выписку у кадастрового инженера, можно сделать схему вручную или в графическом редакторе. Главное — соблюдать пропорции и масштаб. Для частного сектора обычно используют масштаб 1:500 или 1:1000. Это значит, что в 1 сантиметре на бумаге будет 5 или 10 метров на земле.
Возьмите лист бумаги в клетку или откройте программу вроде AutoCAD или даже обычный Paint. Начните с отрисовки границ участка. Если вы знаете размеры по документам, например, 20 на 30 метров, откладывайте их линейкой. Затем нанесите дом. Не забудьте указать расстояние от углов дома до границ участка — это критически важно для соблюдения противопожарных разрывов.
Пошаговый алгоритм рисования:
- Определите «ноль» — точку отсчета. Обычно это пересечение границ участка с красной линией улицы.
- Проведите линии дорог и тротуаров.
- Нанесите контур участка.
- Поставьте дом и обозначьте его площадь.
- Укажите направление сторон света (стрелка на север).
Внизу чертежа обязательно напишите условные обозначения. Если вы нарисовали прямоугольник и подписали его «БП», в легенде должно быть указано: БП — блок-пакет или баня. Не используйте сокращения, которые могут трактовать двояко.

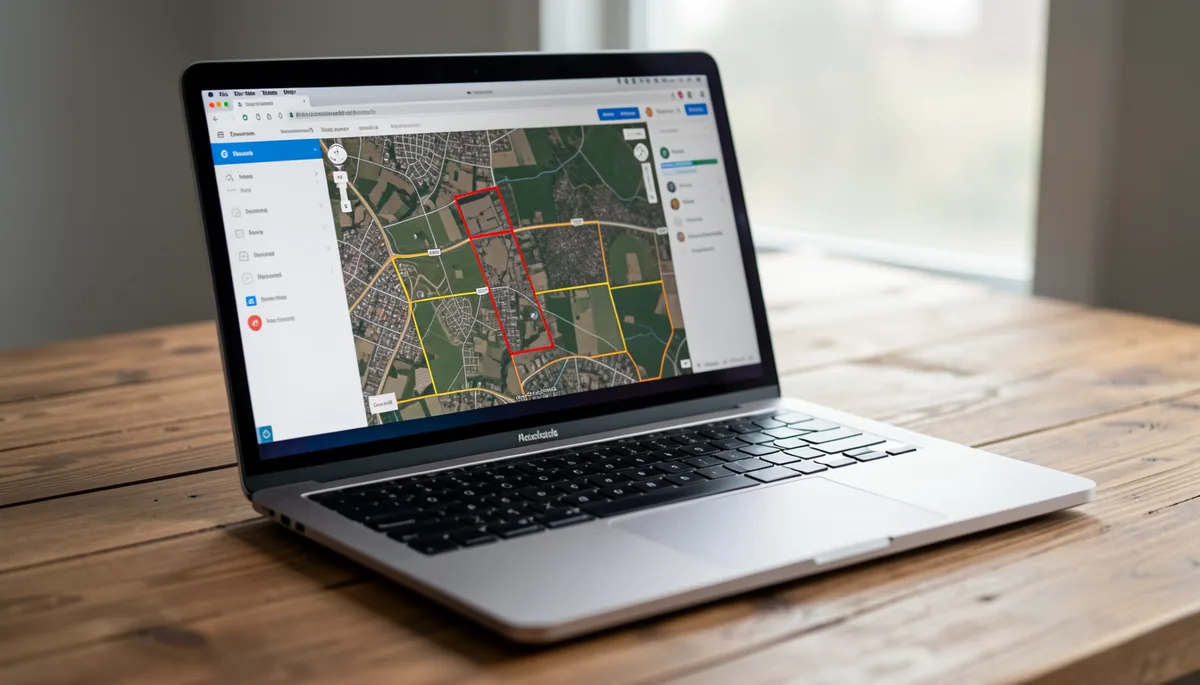

Как создать ситуационный план через Госуслуги
Самый надежный способ получить официальный документ — заказать выписку из ЕГРН. На Госуслугах это делается за 5-10 минут. Вам не нужно ехать в МФЦ и стоять в очереди. В поиске введите «Выписка из ЕГРН об основных характеристиках и зарегистрированных правах на объект недвижимости».
После оплаты госпошлины (для физлиц это стоит около 350 рублей) вы получите PDF-файл. В этой выписке уже есть кадастровый план, который по сути и является ситуационным планом. Там указаны координаты границ, площадь и кадастровый номер. Для большинства газовых компаний в 2024 году такой выписки достаточно, чтобы начать работу над проектом. Если участок еще не стоит на кадастровом учете, этот способ не сработает — придется обращаться к кадастровому инженеру.
Типичные ошибки при самостоятельном создании плана
Я часто вижу, как люди пытаются «сэкономить» и рисуют план «на глаз». Это путь к лишним тратам. Первая ошибка — отсутствие масштаба. Если вы нарисовали дом размером с половину участка, проектировщик не сможет рассчитать длину газопровода. Вторая ошибка — игнорирование коммуникаций. Если через ваш участок проходит кабель связи или водопровод, это должно быть отражено на схеме.
Еще одна проблема — неверное указание сторон света. Если вы перепутаете север и юг, проект может не пройти экспертизу из-за неправильного расположения инсоляции или ветровых нагрузок. Проверьте себя: посмотрите на компас в телефоне и сверьте направление длинной стороны дома с вашим рисунком.
Если вы делаете план для газификации, добавьте на него точку предполагаемого подключения. Отметьте место, где вы хотите видеть газовый ввод в дом. Это поможет инженеру сразу оценить сложность работ и стоимость материалов. Например, если точка ввода находится в 15 метрах от границы участка, это одна цена, а если в 40 метрах — совсем другая.
Если сомневаетесь в своих силах, лучше потратить 3000-5000 рублей на вызов кадастрового инженера. Он сделает межевой план, который является эталоном точности. С таким документом у газовиков не возникнет ни одного вопроса.
