Как сделать заземление в квартире если его нет в щитке

Отсутствие заземления в щитке означает, что у вас нет защитного проводника PE, который сбрасывает лишний ток на землю при поломке прибора. В такой ситуации любая утечка на корпус стиральной машины или холодильника превращает их в смертельную ловушку. Исправить это можно либо через модернизацию всей системы дома, либо локальными мерами защиты электроники.

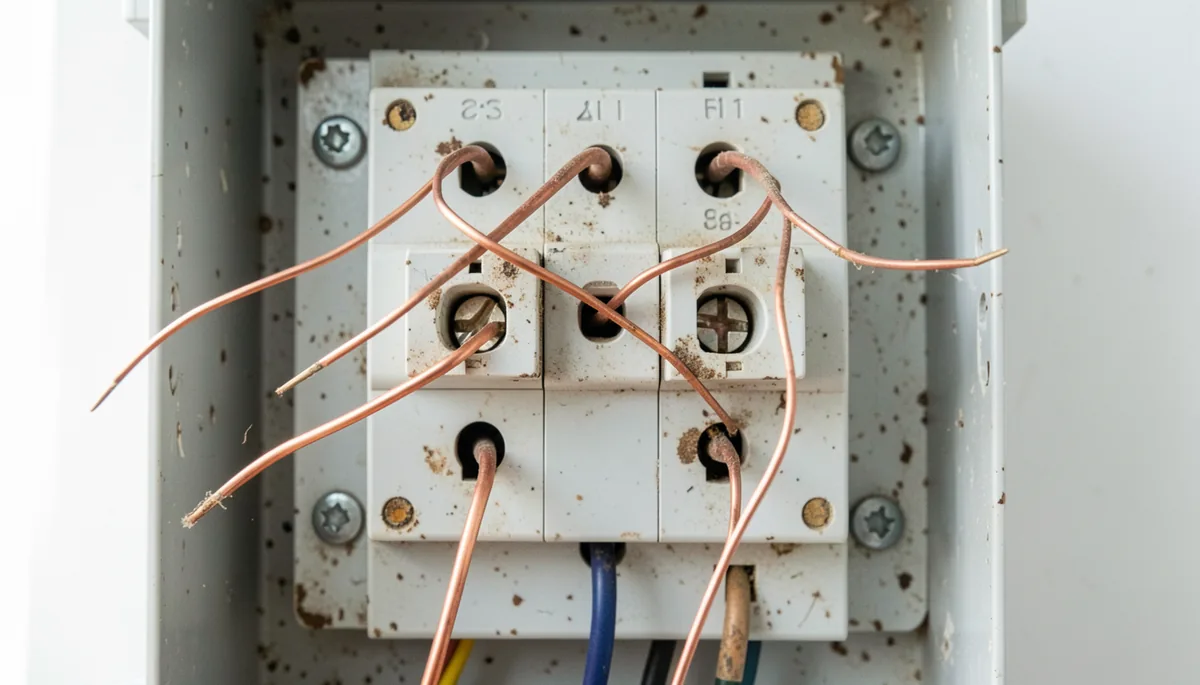

Почему заземления нет в щитке и можно ли его «добавить»

Если в вашем распределительном щите только два провода — фаза и ноль, значит, здание старое или проект не предусматривал защитный контур. Вы не можете просто прикрутить провод к стене и надеяться на результат. Заземление работает только тогда, когда есть замкнутая цепь с низким сопротивлением, уходящая в грунт.

В многоквартирных домах ситуация сложнее всего. Если застройщик не заложил контур в фундаменте, вы не сможете проложить провод от щитка к земле через соседей. Попытки соединить «ноль» с «землей» в розетке (так называемое зануление) крайне опасны. При обрыве нулевого провода на подстанции ваш корпус стиральной машины мгновенно окажется под напряжением 220 Вольт. Это прямой путь к пожару или удару током.

Что делать, если в квартире нет заземления: три пути

Если вы живете в старом фонде, у вас есть три реальных варианта действий. Выбор зависит от бюджета и того, насколько сильно вы боитесь за технику.

• Установка УЗО или дифавтоматов. Это самый правильный способ для квартиры без контура заземления. Устройство защитного отключения (УЗО) реагирует на утечку тока. Если ток начнет уходить через человека на пол, УЗО отключит электричество за 0,03 секунды. Покупайте модели с током отсечки 10 мА или 30 мА.
• Использование сетевых фильтров. Обычный удлинитель не заменит заземление. Вам нужен качественный сетевой фильтр с варисторной защитой. Он не спасет от удара током, но убережет блок питания компьютера от скачков напряжения.
• Замена проводки на трехжильную. Если вы делаете капитальный ремонт, тяните кабель ВВГнг-LS 3х2.5. Даже если в щитке нет заземления, наличие третьего провода в розетке позволит вам подключить систему, когда дом модернизируют.

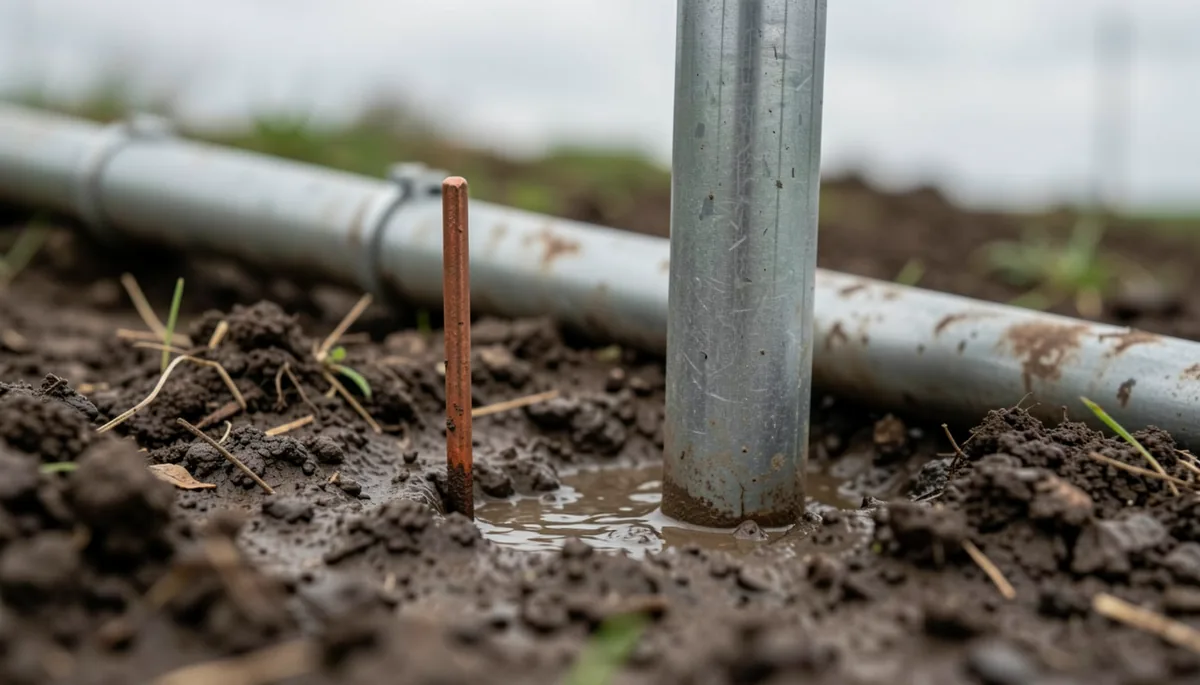

Как организовать заземление в частном доме

В частном секторе задача решается проще, потому что земля находится прямо под ногами. Здесь вы сами создаете контур, который будет работать десятилетиями. Не пытайтесь просто воткнуть один штырь в землю — этого недостаточно.

Классическая схема для дома — это треугольник из стальных уголков или медных стержней. Возьмите три стальных уголка размером 50х50 мм и длиной 2 метра каждый. Вбейте их в землю на глубину 2,5 метра так, чтобы между ними было расстояние не менее 1 метра. Соедините их между собой полосой стали толщиной 40х4 мм. Эту полосу нужно заварить к уголкам и вывести в электрощит.

Важный нюанс: сопротивление контура должно быть не выше 4 Ом. Если почва песчаная, сопротивление будет высоким. В этом случае придется либо увеличивать количество стержней, либо использовать химические электроды. Я лично использовал в 2021 году при строительстве бани метод забивания медных трубок под углом — это сработало лучше, чем обычные уголки.

Если в розетке нет заземления: локальные решения

Часто бывает так: щиток современный, но в конкретной кухне розетки старые и двухконтактные. Если вы купили посудомоечную машину с вилкой, у которой есть металлические усики, она будет «кусаться» током при каждом касании.

В этом случае не пытайтесь запихнуть третий контакт в отверстие для нуля. Единственный безопасный метод — заменить розетку на трехконтактную и проложить от щитка отдельный кабель с жилой PE. Если тянуть кабель через всю квартиру невозможно, установите УЗО именно на эту линию. Это даст защиту жизни, хотя и не обеспечит идеальную работу электроники.

Проверка существующего заземления

Прежде чем что-то ломать, проверьте, что у вас уже есть. Возьмите индикаторную отвертку и посмотрите на контакты в розетке. Если при касании металлических «усиков» на розетке лампочка горит — заземления нет, а вместо него используется зануление (опасно!). Если не горит — либо заземления действительно нет, либо оно работает правильно.

Для точной проверки используйте мультиметр. Измерьте напряжение между фазой и нулем (должно быть около 220-230 В) и между фазой и заземляющим контактом. Если на контакте «земли» напряжение близко к нулю, значит, система исправна. Если там есть потенциал в 50-110 Вольт — у вас серьезная проблема с изоляцией или плохим контактом в щитке.

Помните: заземление — это не просто лишний провод. Это страховка, которая работает молча, пока не случится авария. Если вы живете в квартире без возможности проложить контур, сделайте ставку на качественные УЗО. Это единственный способ не погибнуть от удара током при поломке бытового прибора.
