Как усилить сигнал радиоприемника в домашних условиях

Плохой прием FM-радио — проблема либо физической преграды, либо неисправности оборудования. В городе сигнал блокируют бетонные стены и металлические конструкции, в сельской местности мешает рельеф местности. Чтобы вернуть чистое стерео без шипения, нужно действовать поэтапно: от проверки контактов до сборки собственной антенны.

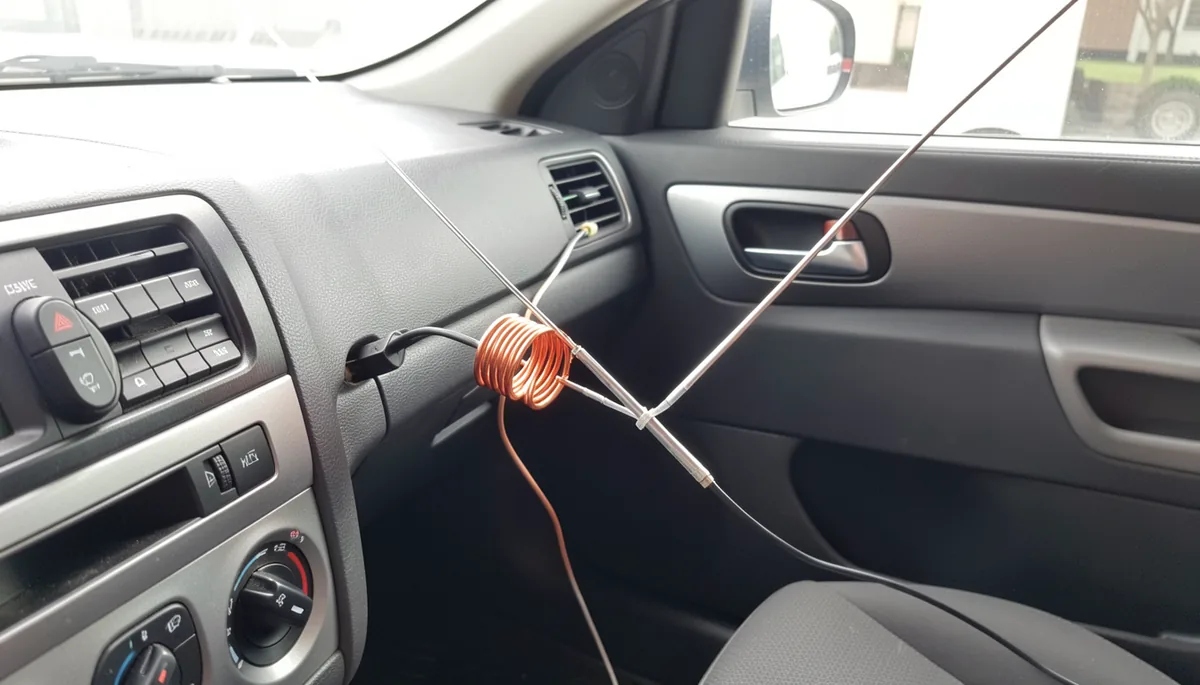

Улучшение приема в автомобиле

Если радио в машине начало «хрипеть» или пропадать на знакомых трассах, проблема чаще всего в механическом повреждении антенного тракта. Начните с осмотра самой антенны. Если у вас телескопическая модель, выкрутите её и проверьте штырь на наличие коррозии или изгибов. Если основание антенны заржавело, заменить модуль лучше целиком.

Следующий этап — проверка проводки. Кабель идет от антенны под обшивкой салона к задней панели радиоприемника. Если в кабеле есть перелом или залом, сигнал будет теряться. Поврежденный участок можно восстановить: зачистите провода, спаяйте их оловянно-свинцовым припоем с помощью канифоли и обязательно изолируйте термоусадкой. Не используйте обычную изоленту — от вибрации в машине она быстро отклеится.

Проверьте также контакты на разъеме самого радиоприемника. Если штекер входит неплотно или контакты окислились, протрите их спиртом или аккуратно зачистите острым инструментом. В некоторых современных авто с интегрированной электроникой помогает программный сброс настроек системы, но это помогает редко.

Принцип работы и расчет антенны

Эффективность приема напрямую зависит от резонанса. Чтобы антенна работала максимально эффективно, её длина должна быть кратна длине волны принимаемого сигнала. Для диапазона FM (88–108 МГц) длина волны составляет примерно от 3,4 до 2,8 метра. Самая простая и рабочая конструкция — это «четверть волны».

Для частоты 100 МГц расчет выглядит так: длина волны L = 3 метра. Делим на 4 и получаем 75 см. Если вы сделаете штыревую антенну длиной ровно 75 см, она будет ловить этот диапазон лучше всего. Телескопические антенны хороши тем, что позволяют подстраиваться под конкретную станцию, выдвигая или задвигая штырь.

Если вы строите стационарную антенну, используйте медную проволоку диаметром 1,5–2 мм. Она податливее стали и лучше проводит ток. Для крепления используйте керамические изоляторы, чтобы исключить замыкание антенны на мачту или стену дома.

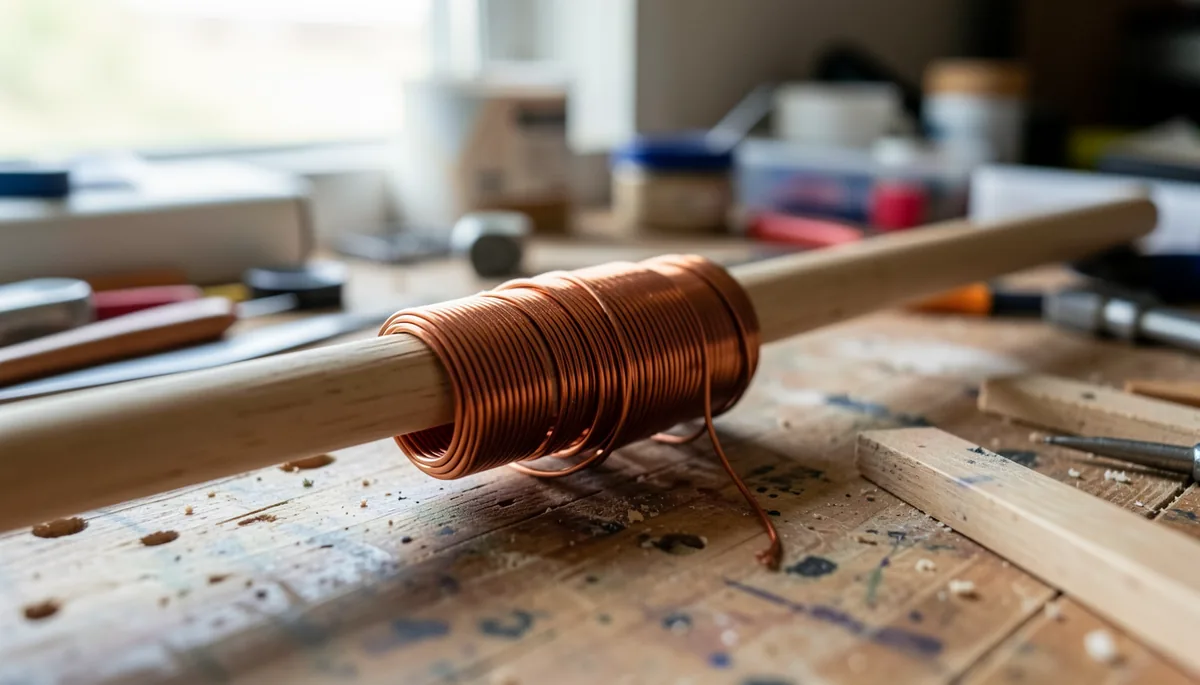

Создание самодельной FM-антенны

Если штатная антенна не справляется, соберите дипольную или волновой каналную антенну. Для квартиры лучше всего подходит вариант, который можно закрепить на оконной раме или вынести на балкон. Чем выше расположена антенна, тем выше шанс поймать сигнал в обход препятствий.

Вариант 1: Проволочный диполь

Это самая простая конструкция. Вам понадобятся два отрезка медного провода длиной по 75 см каждый. Один конец каждого провода подключается к центральной жиле коаксиального кабеля, а другой — к оплетке (экрану). Такую конструкцию можно расположить вертикально или горизонтально. Вертикальное положение лучше работает для FM-станций, так как большинство передатчиков используют вертикальную поляризацию.

Вариант 2: Антенна волнового канала (для города)

В условиях плотной застройки обычный провод не поможет — нужны направленные антенны. Конструкция состоит из центрального вибратора, рефлектора (отражателя) и директора (направляющего элемента).

Рефлектор: устанавливается сзади вибратора, его длина должна быть чуть больше длины вибратора.
Директор: устанавливается спереди, его длина — чуть меньше.

Такая антенна «собирает» сигнал с одной стороны и отсекает помехи с других. Это лучший способ поймать слабую станцию, если вы знаете, в какой стороне находится передающая вышка.

Использование усилителя сигнала

Если антенна собрана правильно, но приема всё равно нет, поможет активный усилитель. Он компенсирует потери сигнала на длинных кабелях и в самом приемнике. Для самодельной сборки можно использовать готовые модули на микросхемах типа SPF5043Z. Устройство помещают в экранированный металлический корпус, чтобы избежать наводок от бытовых приборов.

При установке усилителя помните о двух правилах:

Усилитель должен стоять как можно ближе к самой антенне, а не к радиоприемнику.
Используйте только качественный экранированный коаксиальный кабель (например, RG-6), иначе вместо усиления сигнала вы получите лишний шум.

Если вы живете в частном доме, антенну и усилитель лучше вынести на крышу. Закрепите конструкцию на мачте, но не натягивайте провода слишком сильно — при замерзании металла они могут лопнуть из-за сжатия.
