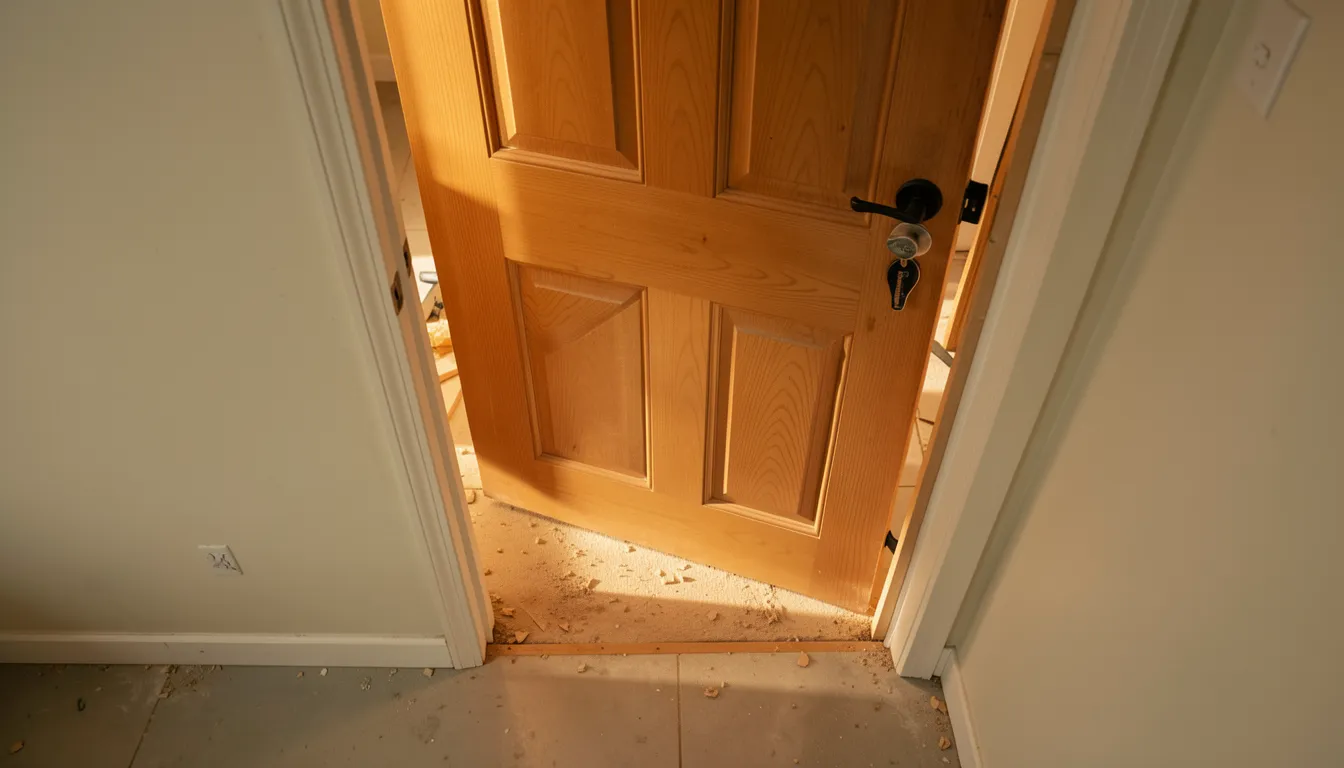

Как врезать замок в деревянную дверь

  • Сверлите сверлом 25 мм и/или пинольным сверлом 22-23 мм (некоторые детали замка имеют меньшие размеры, поэтому может понадобиться пинольное/конечное сверло 20 мм). Эти инструменты используются для вырезания отверстий под замок в дверном полотне.
  • Сверло с пером 16 мм – чтобы сделать выемку в ребре двери и соответствующую часть в косяке.

Врезать замок в межкомнатную дверь несложно, но для этого вам понадобятся инструменты:

  • Дрель со сверлом 25 мм и/или сверлом 22-23 мм (есть некоторые детали замка с меньшими размерами, поэтому может потребоваться сверло 20 мм/конусное сверло). Эти инструменты используются для вырезания отверстий под замок в дверном полотне.
  • Перовое сверло 16 мм – чтобы сделать выемку в ребре двери и соответствующую часть в косяке.

Не такой уж дорогой и редкий инструмент. Если у вас нет дрели и сверла, вы можете купить их в любом супермаркете или на рынке DIY. Поскольку мы не собираемся сверлить камень, нам не нужно покупать слишком дорогие – обычные сверла или сверла по дереву.

Комплект замков для межкомнатных дверей (дерево)

Готовый набор для врезки замков в межкомнатные двери (дерево): коронка, держатель сверла, сверло

Несколько слов о том, что лучше – дрель или коронка. Проще и быстрее вырезать отверстие в двери под замок с помощью дрели, меньше сколов. Но работать с коронкой на конце не так удобно, да и отверстие получается больше, чем нужно. Сверление пером занимает немного больше времени, образуется больше стружки, но зато легче контролировать процесс. В принципе, особой разницы нет, но чаще всего отверстие сверлят коронкой, а в конце – ручкой. Но ручку можно использовать где угодно.

Зубило незаменимо

Без зубила не обойтись.

Еще один момент: стандартная коронка имеет диаметр 25 мм, а для замка нужно отверстие диаметром 22-23 мм. Эти лишние 2 миллиметра можно легко скрыть декоративной планкой, но на очень узких дверях эти лишние миллиметры могут иметь решающее значение.

Положение замка отмечено на раме. В коробке делается надрез. Это обеспечит, чтобы молдинг был заподлицо с рамой. Если наклона нет, дверь закрывается без проблем. В этом случае пластина крепится к раме.

Врезной замок для деревянных входных дверей устанавливается на любой высоте от уровня пола, но, как правило, 95-105 см от пола. Процесс врезного запирания происходит следующим образом:

  • Нанесение задней части устройства на конец листа. Нарисуйте контур карандашом. Рисунок должен находиться в центре наконечника;
  • Сверление отверстий;
  • Используйте молоток и зубило, чтобы выровнять стенки паза;
  • Вставка замка в отверстие;
  • Контурирование лицевой панели;
  • Стамеска по дереву;
  • Установка лицевой панели;
  • просверлите необходимые отверстия;
  • окончательная установка предохранительного устройства и последующая блокировка;
  • Деталь вставляется в отверстие;
  • Проверка функции;
  • смазка механизма;
  • крепежные планки.

Дверное полотно может быть оснащено защитным устройством, монтируемым на поверхность. Для этого на дверном полотне устанавливается запорный шаблон. Отверстия для вставки и крепежных элементов обозначены. Пробуритесь к выходу.

Цилиндр с предохранительным кольцом вставляется снаружи. Вставка прикручивается изнутри. Его край должен быть заподлицо с торцом дверного полотна. Затем рекомендуется отпустить защелку и прикрутить устройство к плите.

Отметьте положение винта на раме. В раме делается надрез. Это обеспечит, чтобы молдинг был заподлицо с рамой. Если наклона нет, дверь закрывается легко. В этом случае доска крепится к раме.

Рекомендуется размещать замки ручек на высоте не менее 100 см от пола. Этот тип замка всегда должен поставляться с шаблоном. Поэтому нет никаких проблем с маркировкой двери. Поскольку цилиндровые механизмы могут быть разных размеров, после покупки замка вам останется только найти подходящую биту. Если используется шаблон, выполните следующие действия:

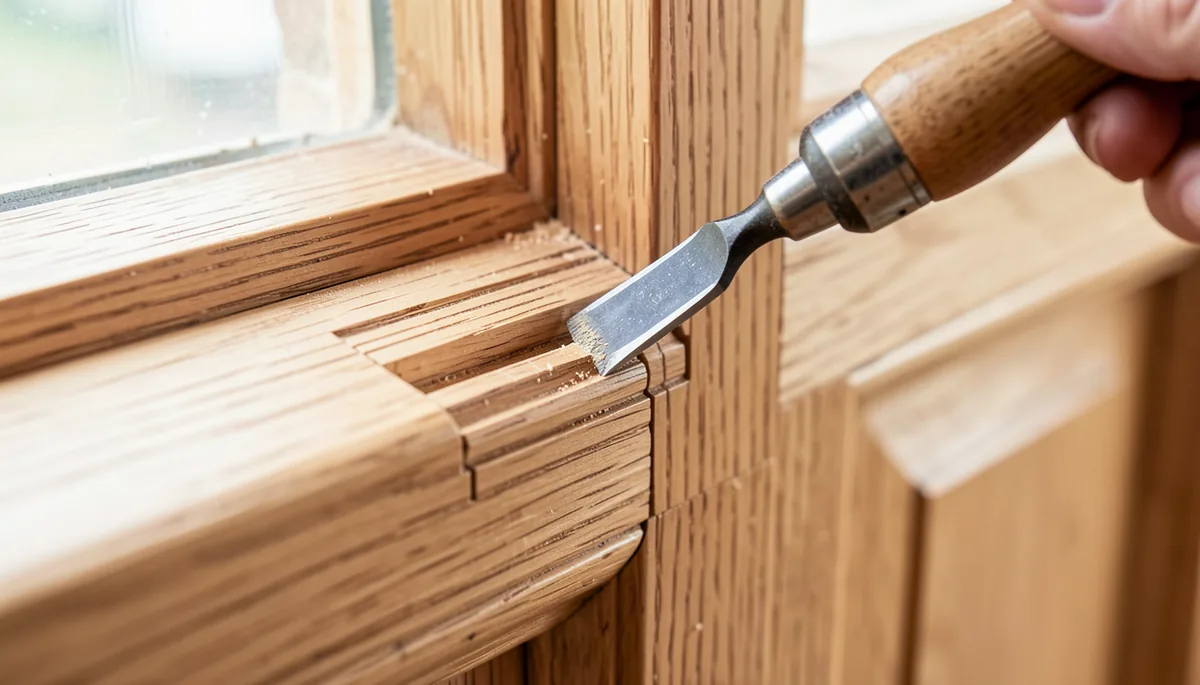

Последовательность работы

Если изделие хорошо подогнано, замок правильно утоплен в деревянную дверь. Начните с установки засова с одной стороны в правильном положении. Обведя элемент строительным маркером, вы сможете окончательно определить, правильно ли выбран замок и его положение. Если ошибок нет, положение отмечается на лицевой стороне двери. Если в комплект входит специальный шаблон бумаги, используйте его.

Берется перовое сверло, толщина которого выбирается очень тщательно. Затем с помощью отвертки подготовьте переходы, создавая вертикальную линию. Внешние края отверстий должны быть заподлицо друг с другом. Если нужного сверла нет в наличии, можно использовать сверла меньшего размера. Используйте их для выравнивания отверстий на 2 или 3 уровнях.

Теперь возьмите стамеску, чтобы удалить лишнюю древесину. Долото можно заменить шлицевой отверткой, но этот инструмент недостаточно удобен. Затем вставьте деталь в подготовленное место, обведите кончик маркером и вытащите фиксирующую деталь. Строго по рисунку снимите 0,2 – 0,3 см древесины. Это позволит замку глубже расположиться в двери, разместив стержень заподлицо с дверью.

Такой способ установки замков практикуется для того, чтобы избежать ударов засова о поверхность рамы. Если зазор достаточно большой, этот шаг можно пропустить. Затем отметьте положение отверстий для ключа или цилиндра с обеих сторон. Если конструкция имеет ручки, то для них также должна быть сделана разметка. Замок выдвигается и сверлится в отмеченных точках.

Теперь вы можете установить замок обратно и проверить, правильно ли просверлены отверстия. Закрепите цилиндр замка (если он установлен) винтом на конце. Затем вставьте квадратное основание ручки и прикрутите ручки. После вставки ключа замок немедленно проверяется. Открывание и закрывание должно быть легким, без трения ключа о дерево.

Далее необходимо разметить отверстия для винтовых элементов и бойка. Это легче всего сделать вручную с помощью пасты. Когда дверь полностью разблокирована, замок заблокирован, а концевая часть одного или нескольких ригелей смазана. Затем откройте ручку, закройте дверь и заблокируйте замок. Обычно он не блокируется, однако появляются следы пасты. Они укажут, как и где сверлить отверстия для сопрягаемого блока. Их сверлят сразу, чтобы избежать ошибок.

Приложите абатмент к отверстиям и отметьте контур абатмента карандашом. Используйте стамеску, чтобы удалить часть древесины. Это позволит вам углубить формовку. Остается только исправить это. Теперь дверь закрывается, и замок проверяется еще раз. Когда все работает должным образом, устанавливаются декоративные колпачки. Вот и все, вы можете наслаждаться отличным результатом. В этом нет ничего сложного.

Иногда рекомендуется взять сверло диаметром 1,6 см, вставить его в дрель и провести им вперед-назад по внутренним неровностям. Это быстрее, но есть риск, что он защелкнется слишком туго, и тогда замок не будет плотно прилегать к двери. В этом случае приходится вставлять кусок дерева, что уже считается недостатком в работе.

Ловушки

Для непрофессионала работа с “ручкой” или “коронкой” может быть сложной, непривычной. Однако они необходимы для того, чтобы отверстия были относительно ровными и чтобы было меньше брака. Проще и быстрее работать с корончатым сверлом, от которого меньше стружки разлетается в стороны. “Пером” работать дольше, стружки больше, и ее приходится периодически выщипывать из отверстия, но сам процесс сверления освоить гораздо легче.

Лучше всего работать на дверном полотне, используя сверло с пинолью на конце.

Для каждого, кто начнет вставлять замок в деревянную дверь своими руками, наступит неприятный момент. Стандартная “коронка” продается на 2,5 см, а отверстие должно быть сделано инструментом на 2,2-2,3 см. Если лицо широкое, эти 2 мм можно успешно замаскировать декоративной накладкой или шпаклевкой. Однако, если ширина самой двери небольшая, эти “лишние” миллиметры могут значительно укоротить полотно и стать решающими для его прочности. Его можно выбить ударом ноги.

Выбивание отверстий – не самая лучшая идея. Особенно если сделать это неправильно, можно “покалечить” дверь, отколов большой кусок, и тогда скрыть пролом будет очень сложно.

Перед установкой врезного замка в новую деревянную дверь необходимо сделать отверстие для механизма. Только после этого можно устанавливать замок, защелку и ручку. При установке цилиндра замка требуется максимальная точность. Для этого поместите корпус замка в подготовленный паз и отметьте карандашом крепежные элементы. Затем, используя дрель соответствующего диаметра, сделайте отверстия в отмеченных местах.

Просверлите отверстие для механизма

Перед установкой врезного замка в новую деревянную дверь необходимо просверлить отверстие для механизма. Только после этой работы можно устанавливать замок, защелку и ручку. При установке защелки требуется максимальная точность разметки. Для этого поместите корпус замка в подготовленное отверстие и отметьте карандашом крепежные элементы. Затем используйте сверло соответствующего диаметра и просверлите отверстия в намеченных местах.

Сверление в корпусе замка

После этого сгладьте края паза, для этого лучше всего использовать напильник. Если необходимо дополнительно установить ручки или защелки, то необходимо также просверлить отверстия под шурупы и стержни, которые будут служить для дополнительной фиксации элементов механизма.

Таким образом, вставка замка и его частей в деревянную дверь уже выполнена, остается только вставить все в подготовленные пазы и закрепить крепежными элементами, такими как шурупы, саморезы и т.д.

Заключительный этап установки замка в деревянную дверь

Следующий шаг – просверлить отверстие для механизма

Чтобы установить врезной замок на деревянную дверь, убедитесь, что в двери есть отверстие для механизма изделия. Только после этого можно вставить замок или защелку в дверь и установить ручку. Установка механизма или самой защелки требует точной разметки. Для этого корпус замка необходимо вдавить в паз. Крепежные элементы отмечаются на дверном полотне карандашом. Затем отверстия просверливаются сверлом соответствующего диаметра.

Крепление замка к деревянной двери

В результате образуется канавка, края которой необходимо тщательно выровнять. Лучший способ сделать это – использовать файл, который поможет вам быстро решить проблему. Если, кроме того, вы планируете установить защелку или ручку, полезно знать, как правильно установить замок в этом случае. Подгонка сводится к сверлению дополнительных отверстий для стержней и винтов, которые используются для крепления защелки или ручки.

Подготовка к установке замка завершена. Замок вставляется в подготовленные пазы и фиксируется подходящими крепежными элементами. Все элементы крепятся с помощью винтов и саморезов, нет необходимости в дополнительных элементах.

На заключительном этапе работы необходимо сделать отверстия для замка внутренней двери и определить назначение конструкции. Все это делается в следующем порядке.

Установка замка и ручки

Замок и ручка в деревянной двери могут быть установлены только тогда, когда паз готов. Затем возьмите линейку, приложите замок к отверстию и отметьте расположение будущего отверстия.

Затем возьмите дрель и проделайте отверстия для ручки и винта. Используйте сверло необходимого диаметра. Это важное условие для того, чтобы конструкция стояла прямо и не шаталась.

Отверстие, сделанное для головки замка, подгоняется под необходимые размеры с помощью зубила. Затем края сглаживаются с помощью круглого напильника.

Установка замка на внутреннюю дверь может потребоваться, если вы хотите иметь возможность запереть дверь изнутри, например, в спальне, ванной или туалете. Запирающие устройства идеально подходят для таких помещений. А врезные замки и другие запирающие устройства с ключами необходимы для помещений, доступ в которые должен быть ограничен в отсутствие владельца. Чаще всего это входы в офисы и помещения, опасные для детей – котельная, подвал и т.д.

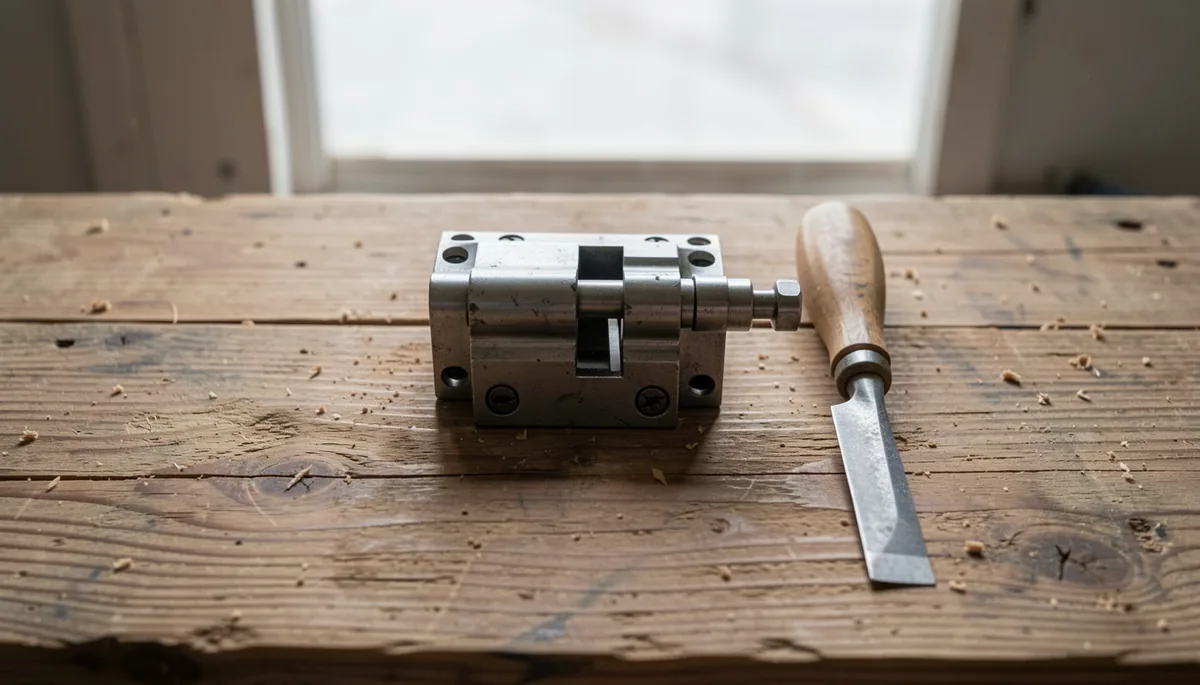

Выбор механизма запирания

Существуют различные типы замков для дверей между комнатами, и наиболее популярными являются ручки со встроенным замком. Они бывают разных модификаций и отличаются по внешнему виду:

  • в форме ручки, которая может быть сферической (набалдашник) или L-образной;
  • наличие запорного устройства: с запорным устройством или без него;
  • Тип запирающего устройства: ключ и/или кнопка или рычаг.

Замочная скважина может быть с двух сторон или с одной стороны, в этом случае ручной замок (задвижка) устанавливается с другой стороны. Существуют также замки только с защелкой, без ключа.

Плоские врезные замки с ручкой или без нее, а также простые замки без ключа также используются на дверях между жилыми помещениями. Они бывают двух видов: те, которые открываются только ключом с обеих сторон, и те, которые имеют блокировку поворота с одной стороны.

Замки с защелкой выполняют одну функцию: они удерживают дверь в закрытом положении и предотвращают ее распахивание из-за сквозняка. При нажатии или повороте ручки защелка входит в паз, и дверь легко открывается. Он не позволяет закрыть дверь изнутри или запереть помещение от злоумышленников, поэтому чаще всего его устанавливают в общей комнате или на кухне.

Совет! Когда дверь закрыта и металлический язычок вставлен в отверстие в дверной коробке, он издает громкий жужжащий звук. Если вас это раздражает, лучше поискать пластиковую защелку.

Установка замка на межкомнатную дверь необходима, если вы хотите иметь возможность запереть дверь изнутри – в спальне, ванной или туалете. Замки идеально подходят для этих помещений. А врезные замки и другие запирающие устройства с ключами необходимы в помещениях, куда необходимо ограничить доступ в отсутствие владельца. Часто это входы в офисы и опасные для детей помещения – котельная, подвал и т.д.

Пожалуйста, обратите внимание! При выборе замка убедитесь, что его толщина меньше толщины дверного полотна и что он пригоден для установки.

На этом этапе мы вырезаем гнездо глубиной, равной толщине бойка,

Для того чтобы установить замки в деревянные двери, сначала нужно сделать разметку и просверлить отверстия. Первая отметка – это высота. Существует много споров о том, насколько далеко от пола должна находиться рукоятка. И эти споры рождаются из инструкций к замкам, где каждый производитель дает разное расстояние. Обычно этот показатель составляет 95 или 100 см. Я дам вам несколько советов по этому вопросу. Высота замка напрямую зависит от роста людей, которые будут им пользоваться! Соответственно, если человек ниже среднего роста, то удобнее, чтобы ручка на двери была 95 см или даже 90 см, если же человек высокий, то замок не должен быть ниже 100 см.

Вот что мы сделали, и на этом примере мы отметили высоту 95 сантиметров.

Этот показатель измеряется от нижнего края листа. Следующая отметка 6 см будет от конца двери.

Точка пересечения этих отметок будет первой точкой сверления.

Отверстие делается циркулярной пилой от замка с помощью дрели или шуруповерта.

Глубина циркулярной пилы невелика, поэтому она будет сверлить только до центра диска. Это необходимо для того, чтобы избежать сквозных отверстий, которые могут повредить отделку двери. Продолжайте на противоположной стороне.

Затем сделайте такую же отметку 95 см.

В конце листа и высверлите его перьевым сверлом (в просторечии “пером”) из того же набора для врезки замков.

Затем примерьте защелку (фото 8), и если она входит свободно и не требует дополнительного удлинения на 1-2 мм, очертите ее острым ножом.

и углубите маркировку так, чтобы удерживающая часть защелки

так, чтобы фиксирующая часть защелки была заподлицо с торцом двери.

Крепится с помощью 2 шурупов, но предварительно просверлите отверстия диаметром 3 мм, чтобы предотвратить растрескивание древесины.

Затем необходимо установить стопорные ручки.

Он крепится путем затягивания 2 длинных винтов через одну из частей.

Затем переходим к дверной коробке. На нем мы должны отметить место для нападающего. Для этого закрываем дверь и делаем отметку со стороны язычка замка.

Далее открываем дверь и, приложив боек к предполагаемому месту крепления, обводим его ножом.

В месте, где вы сделали отметку, прорежьте щель толщиной с боек,

Это означает, что он должен прилегать к стойке так же, как была врезана защелка.
Затем разметьте отверстия для крепления рейки

и после закрепления реечного ящика точно посередине,

Отметьте место, где нужно сделать отступ.

Затем просверлите это место тем же маркером, который использовался для вырезания защелки.

Обработайте углы стамеской.

Когда все будет готово, жестянку нужно вставить в вырезанный паз.

И очертите края.

Чтобы сократить работу, вы можете уменьшить окружность желоба, уменьшив ее на самой коробке, как это сделал я. Вы также можете вырезать ушки, и это не повлияет на качество оврага.

В соответствии с разметкой углубите коробку на его толщину, подбейте зубилом и не забудьте о месте для крепежных винтов.

Затем вставьте коробку,

просверлить отверстие диаметром 3 мм с помощью вышеупомянутого сверла

и затяните винты.

Последнее, что необходимо сделать, это проверить зазор. Дверца должна плотно закрываться. Если есть люфт, вы можете отрегулировать его с помощью язычка бойка, постепенно отгибая его назад.

И еще одно: если замок производителя плохо смазан, смажьте его во время установки.

Например, установим замок в деревянную дверь толщиной 5 см. Сначала распакуйте упаковку с запорным механизмом. Помимо замка, винтов, декоративных накладок, ключей и запорной пластины, в комплекте может быть специальный шаблон. Если это входит в комплект поставки, это замечательно. Прижмите шаблон к дверному полотну и отметьте с его помощью точки сверления. Если у вас нет шаблона, просто измерьте отверстия линейкой.

Как установить замки своими руками и следовать инструкциям по установке дверного замка.

Установка дверного замка – довольно длительная и ответственная процедура. От этого зависит безопасность вашего дома. Установка внутренних замков в этом отношении проще, но и здесь есть свои сложности. Однако, если вы будете следовать каждому пункту процесса и ответственно подходить к делу, установка замков своими руками не будет такой уж сложной.

Что является первым шагом при установке дверного замка? Прежде всего, необходимо выбрать модель замка. На рынке представлено множество замков российских и зарубежных производителей. Они различаются по цене и функциональности. Выбор зависит от цены и условий использования продукта. Но в этом случае не стоит пытаться сэкономить. Скупость при выборе замка может иметь обратный эффект в будущем. Лучше один раз сделать надежный и крепкий замок и жить спокойно, чем периодически покупать дешевую модель, которая постоянно выходит из строя.

Это руководство по установке замка в деревянное дверное полотно поможет вам самостоятельно установить замок в дверь. С его помощью установка замков своими руками перестанет быть для вас проблемой.

Инструменты, необходимые для самостоятельной установки замка:

  • электродрель;
  • Дрель;
  • Крестообразная отвертка.

Например, установим замок в деревянную дверь толщиной 5 см. Для начала распакуем упаковку с запорным механизмом. В дополнение к замку, винтам, накладке, ключам и замочной пластине в комплект поставки может входить специальный шаблон. Если он входит в комплект поставки, это замечательно. Прижмите шаблон к дверному полотну и отметьте с его помощью точки сверления. Если у вас нет шаблона, вы можете просто измерить расположение отверстий линейкой.

Теперь выберите область на двери, где будет установлен замок. Обычно запорный механизм устанавливается на высоте одного метра над полом. Визуально определите высоту, на которой вам удобно открывать дверь ключом. Встаньте перед дверью и коснитесь ее кистью опущенной руки. Отметьте точку соприкосновения и добавьте еще 15 см вверх. Врежьте замок в этом месте.

Теперь измерьте толщину запорного механизма и выберите сверло на 2 мм больше.

Следующим шагом при установке дверного замка является изготовление выреза для запорного механизма. Сначала необходимо найти точку сверления. Для этого разделите ширину двери пополам. Затем положите замок на отмеченную точку и отметьте ее маркером. Затем с помощью электродрели с перочинным сверлом сделайте надрез, чтобы замок плотно прилегал.

Будьте осторожны при работе с электродрелью. Держите инструмент строго горизонтально, иначе вы можете случайно проделать сквозное отверстие в двери. Теперь вырез готов. Теперь вставьте замок и обведите контур его лицевой панели карандашом (см. рисунок ниже). Затем удалите еще несколько миллиметров древесины стамеской по намеченному профилю, чтобы передняя часть замка была заподлицо с боковой плоскостью дверного полотна. Это нужно сделать таким образом, чтобы дверь свободно скользила в раме, а выступающая часть замка не задевала ее. Как видите, установить замки своими руками не так уж и сложно.

Затем просверлите в двери проушину для замочной скважины. Мы также используем дрель с перьевым сверлом. Перед этим измерьте расстояние до замочной скважины на замке и перенесите его на дверь. Это определит, куда будет вставлен ключ. В этом месте будет просверлено отверстие. Шероховатость удаляется напильником.

Установка замка в дверь почти завершена. Главное, что остается, – убедиться, что система работает. Ключ должен свободно входить в замочную скважину, а дверное полотно – в коробку. Если все в порядке, вкрутите декоративные крышки в замочную скважину. Прикрутите запорный механизм к массиву дерева с помощью винтов, входящих в комплект замка. Установка замка в дверь завершена.

Последним шагом является установка в раму запорной пластины, в которую вставляется язычок замка и таким образом дверь надежно закрывается. Чтобы правильно установить пластину, закройте дверь и отметьте маркером место соприкосновения металлического язычка с дверной коробкой. Поместите металлическую пластину точно на нарисованный контур и обведите ее контуром. Удалите лишнюю древесину стамеской так, чтобы при закрытой двери металлический язычок замка полностью входил в раму. Снова проверьте работу замка. Для этого закройте дверь по всей длине. Если все в порядке, закрепите пластину на раме с помощью винтов. Замок установлен.

Эта схема подходит для любой двери. С помощью этой схемы можно даже установить внутренний замок или установить новый замок для входной двери. Наши слесарные инструкции помогут вам с любым запорным механизмом. Будь то установка внутренних замков, утопление тяжелых замков во входной двери или установка дополнительных запорных механизмов.
