Как забить анкер в бетонную стену - Советы домашнему мастеру о ремонте и строительстве

Анкеры – это бетонные шурупы, которые чаще всего используются для крепления у края бетонной стены. Анкер не требует дополнительного крепления и вкручивается в отверстие, в которое предварительно был залит эпоксидный клей. Сверление не требуется – дюбель может быть ввинчен непосредственно в бетонную стену. Если все-таки необходимо сделать отверстие в бетоне, лучше выбрать дрель (перфоратор может повредить стену).

Анкеры (шурупы) для бетона: виды и типы и способы их крепления и установки в пенобетон и газобетон

Бетонные анкеры – это специальные крепежные элементы, необходимые для надежного крепления различных предметов и компонентов к бетонным конструкциям. Анкеры используются там, где прочность стен не позволяет использовать шурупы или гвозди. Они обычно используются для крепления бытовой техники и мебели к стенам, но также применяются для установки дверей и окон.

Бетонный анкер выглядит как шуруп. Он изготавливается из оцинкованной или нержавеющей стали в форме цилиндра с конусообразным расширением на конце крепления. Расширительная часть открывается в бетон после установки и обеспечивает максимальную герметичность между элементами, гарантируя надежность.

Бетонный анкер вставляется в отверстие соответствующего размера. Высокая удерживающая способность анкера обеспечивается за счет силы трения, сцепления со специальной массой, взаимодействия удерживающего элемента с внутренними стенками отверстия.

Теперь вы теоретически знаете, как установить анкер. Однако на практике вы можете столкнуться с рядом трудностей, вызванных как самими крепежными элементами, так и основанием, в котором они будут закреплены. Существует несколько важных правил, которые помогут вам избежать наиболее распространенных ошибок, допускаемых начинающими мастерами.

Содержание:

1 Что вам понадобится для работы?
2. Этапы установки анкеров
3 Важные детали

Анкеры – это универсальные и надежные крепежные элементы, способные выдерживать большие нагрузки. Используется при креплении тяжелых подвесных конструкций, громоздких стеллажей и других массивных предметов к бетонным и каменным стенам. Чтобы соединение было действительно надежным, важно правильно установить анкер. Хотите узнать, как это сделать? Вот как.

Закрепление в бетоне будет более быстрым и легким, если вы будете следовать нескольким правилам:

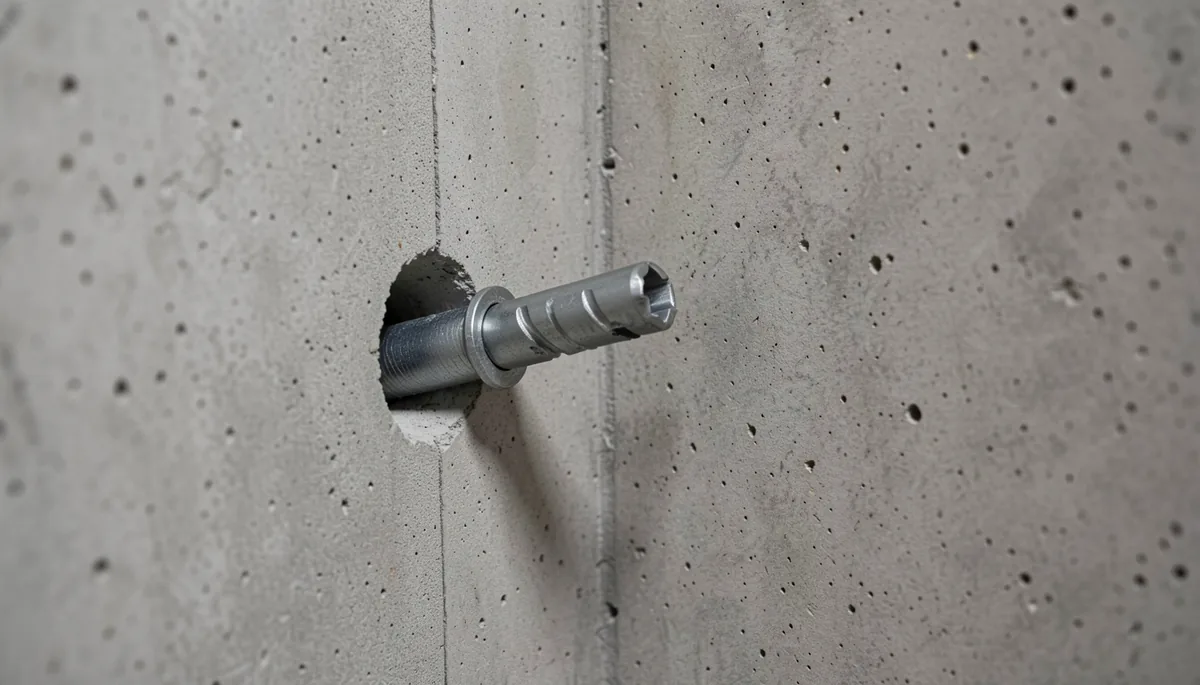

Теперь самое важное: как забить анкер в бетонную стену. Пошаговые инструкции:

Оцените состояние стены. При расчете длины анкерного отверстия толщина слоя штукатурки не учитывается, так как она ослабляет крепление арматуры.
Сверло должно иметь правильный диаметр (равный внешнему размеру) корпуса анкера. Допускается меньший размер сверла, но никогда – больший.
Измерьте место крепления и отметьте его.
Просверлите отверстие. Для этого используйте дрель с молотком. Можно также использовать дрель, но просверлить отверстие в бетонной стене таким способом будет сложно. Сверло по бетону должно быть: твердосплавным, с твердосплавными вставками, со специальным покрытием. Обычные сверла в этом случае не используются.
Очистите отверстие от пыли. Используйте щетку, пылесос или сжатый воздух.
Вставьте анкер в отверстие. Если он тугой, можно слегка ударить по нему молотком. Не наносите удары твердым молотком. Вы можете повредить якорь.
Отпустите якорь. Метод зависит от типа крепежа. Для клиновых и распорных анкеров это делается с помощью гайки и гаечного ключа. Для забивного анкера это делается с помощью молотка.

Перед закреплением анкерного болта гайкой необходимо просверлить отверстие того же диаметра, что и резьба. После очистки отверстия от пыли анкер вставляется в отверстие конической частью внутрь, длина которой немного больше минимальной глубины анкеровки. Анкер устанавливается в основание с помощью молотка до достижения необходимой глубины установки, после чего затягивается гайка.

Как установить анкерный болт

Перед установкой анкерного болта и гайки необходимо просверлить отверстие диаметром, равным диаметру резьбы. После очистки отверстия от пыли анкер вставляется в отверстие конической частью внутрь, при этом длина отверстия должна быть немного больше минимальной глубины крепления. Анкер забивается до достижения необходимой глубины установки, после чего затягивается гайка.

При достижении требуемого момента затяжки, который лучше всего контролировать динамометрическим ключом, гайка откручивается, монтируемая конструкция (например. алмазное сверло) устанавливается на хвостовик и затягивается гайка.

Поскольку эти крепежные элементы изготавливаются из закаленного металла, особенно шурупы, извлечь их из стены гораздо сложнее, чем вбить. Поэтому перед установкой необходимо тщательно все измерить.

Как установить бетонный анкер?

Конструкция этого типа анкера основана на силе трения как материала, в который он устанавливается, так и материала, из которого изготовлен анкер. Он также включает в себя распорную втулку, которая расширяется в диаметре во время установки, прочно фиксируя его в бетоне. Также важно, чтобы анкерный болт был изготовлен из специальных, прочных материалов. Анкерный болт можно приобрести в интернет-магазине Beru.ru.

Анкерный болт состоит из двух частей, подвижной рабочей части и неподвижной основной части. При расширении подвижная часть плотно входит в материал. Иногда используется третья часть, называемая фланцем, для предотвращения погружения крепежа в углубление или отверстие.

Резьбовая часть либо оснащена гайкой с запрессованной в нее шайбой, либо шайба является отдельным компонентом.

Общие рекомендации по установке анкеров в бетон

Анкеры хорошо работают с такими материалами, как бетон, камень и кирпичная кладка, поскольку эти материалы прочны и не гнутся под нагрузкой. Если бетон берется отдельно, то анкер удерживается в бетоне за счет трения, сцепления с бетоном и забивания. При первом использовании этих креплений лучше проконсультироваться со специалистом, чтобы знать, как лучше их применять. Они имеют свои особенности, которые необходимо учитывать.

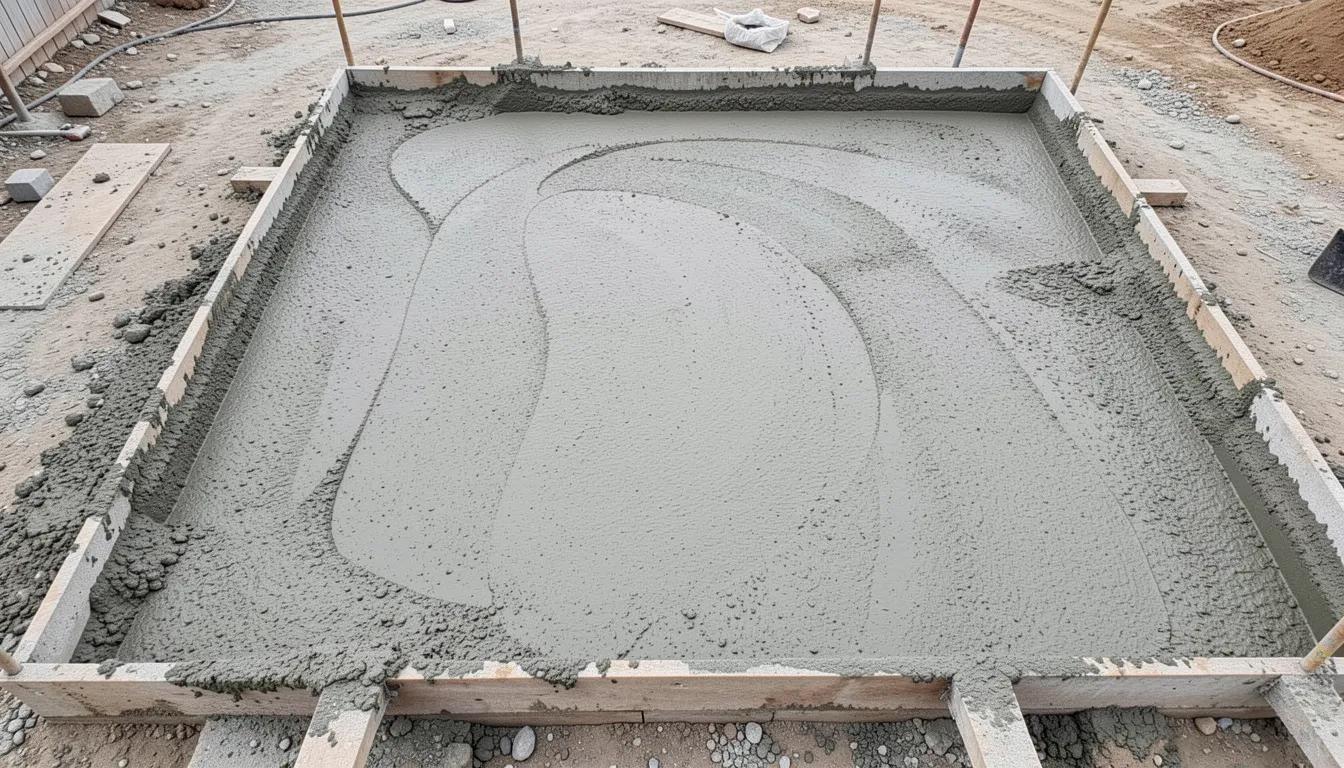

Установка анкеров в фундамент

Для того чтобы анкерный болт работал с той нагрузкой, на которую он был рассчитан, необходимо рассчитать правильную установку анкерного болта в бетоне. В идеале анкер вставляется в залитый бетон до его застывания. Здесь его можно разместить точно в соответствии с планировкой дома, чуть ниже стен, снаружи и внутри. Для установки анкерного болта в бетон, Он должен быть вставлен так, чтобы резьбовая часть выступала примерно на 6 см. Не забудьте защитить саму нить от загрязнения бетоном и завернуть ее в любую фольгу. Расстояние должно составлять 40 см друг от друга, точно посередине будущей стены. Важно, чтобы установка была горизонтальной, для этого лучше использовать специальные приспособления, проволоки, которые крепятся к опалубке.

Если болт устанавливается до заливки, он приваривается к арматуре или связывается вязальной проволокой.

Анкерный болт, установленный перед заливкой фундамента

Часто задаваемый вопрос – как закрепить анкерный болт в бетоне, который уже застыл. Это делается путем сверления отверстий соответствующего диаметра и установки в них крепежных элементов.

Затем нанесите втулку и гайку, либо гайку, либо клин, в зависимости от выбранного типа крепежа. Размер болта выбирается в соответствии с прикладываемой нагрузкой плюс запас 15-20%.

Разница при установке химического анкера и забивного анкера

Существует метод с использованием специального клея, который позволяет частицам металла и бетона проникать друг в друга, обеспечивая тем самым очень прочное соединение, или других клеев, схожих по действию с эпоксидной смолой. Они состоят из двух компонентов, таких как цемент и высокореактивная смола.

Как установить анкерный болт с гайкой в бетон?

Для закрепления в бетоне используются различные типы анкеров, которые выбираются в зависимости от предполагаемой нагрузки и свойств бетона. При креплении арматуры, кронштейнов или швеллеров к бетону без пустот предпочтительнее использовать анкер с гайкой. Гайка может быть либо впрессованной шайбой, либо съемной гайкой.

Пошаговые советы о том, как вкрутить бетонный анкер:

Пошаговый процесс установки бетонных анкеров

1 – сверление отверстий в соответствии с первоначальной разметкой, при этом диаметр отверстия должен соответствовать проставке, а глубина – длине проставки (для этого используйте инструмент для измерения глубины);

2 – очистите отверстия от бетонного щебня и крошек для более точного вхождения анкера в бетон (для этого можно использовать пылесос или простую резиновую шайбу);

3 – вставьте анкерную гильзу в отверстие и осторожно вбейте ее в отверстие так, чтобы края гильзы не выступали за верхнюю часть бетона, оставляя головку анкера над поверхностью;

4 – накрутите гайку на головку анкера с помощью гаечного ключа, в результате чего распорка деформируется и прочно зафиксируется в бетонном основании.

Затяните до последнего оборота, стараясь не сорвать резьбу гайки. Для этого используется динамометрический ключ. Гайки изготавливаются методом литья с последующей термообработкой и выдерживают высокие нагрузки. Анкерные гайки состоят из одной распорной втулки и двух распорных гаек.

Как закрепить ударные анкеры в бетоне

Помимо анкеров с гайкой, используются также клиновые и бесклиновые анкеры. Клиновое анкерное крепление используется для более массивных конструкций. В следующем разделе описано правильное применение клиновых анкеров в бетоне.

Когда анкер забивается в отверстие, специальный клин, находящийся внутри обшивки, расширяет обшивку в распор. Это создает достаточно прочную связь. По сравнению с предыдущим типом соединения, отверстие не нужно так точно подготавливать с точки зрения размеров и чистоты отверстия. Бесклиновые анкеры, также называемые ударными анкерами для бетона, крепятся по-другому. Они состоят из следующих частей.

1 – Полая обойма с резьбой в верхней части, куда вкручивается гайка, и распоркой в нижней части. Проставка имеет прорези по бокам.

2 – Стержень, который при воздействии ударного инструмента расширяет гнездо по шлицам и фиксирует винт в материале.

3 – Гайки и шайбы, используются для крепления стены к бетону, например, к фундаменту.

Принцип установки клинового болта

Научиться работать с этим типом крепежа несложно. Корзина вставляется в отверстия, просверленные перфоратором или ударной дрелью, в нее вбивается стержень, который расширяет держатели. Затем накручивается гайка со стопорной шайбой. Перед установкой анкеров в бетон, отверстие должно быть хорошо подготовлено.

Как закрепить анкерный болт с шестигранной головкой в бетоне?

Это стандартный винт, но с двумя коническими концами. Он устанавливается путем раздвигания обшивки с помощью штифта. Как и при любом другом методе, отверстие хорошо подготавливается, в него загоняется ножны и вкручивается шестигранная головка. Головка также может быть выполнена в виде крючка или кольца.

Винтовые анкеры в бетоне и особенности их установки

Винтовые анкеры отличаются от других типов анкеров тем, что их гнезда расположены в центральной части полой обоймы. Их свободная конструкция позволяет им расширяться при установке в бетон. В нижней части рукава находится гайка.

Давайте посмотрим, как установить этот тип аГайка расположена на нижней стороне рукава. Следует отметить, что данный тип используется в легком бетоне (пенобетоне), кирпичной кладке и подобных материалах, ни в коем случае не пустотелых.

Этот тип анкера, как и другие крепежные изделия, производится по стандарту, поэтому легко подобрать диаметр сверла. После завершения бурения подготовленное отверстие необходимо очистить от обломков бетона или кирпича. Помните, что отверстие должно быть на 0,5 мм меньше, чем размер винта. Хвостовик должен быть вбит с усилием. Глубина отверстия рассчитывается на основе отделочного материала, который намного мягче стены. Такие анкеры не следует вкручивать до последнего оборота, иначе можно повредить поверхностный слой.

Винтовые анкеры

Крепление такого типа стен бетонными анкерами лучше всего осуществлять с помощью химических отвердителей в заранее подготовленные отверстия, чтобы такие соединения были очень надежными и долговечными.

Установка забивных бетонных анкеров

Научиться крепить забивной анкер к бетону и правильно его устанавливать несложно. Их конструкция является самой простой и не включает клин. Сердечник и гильза изготовлены из разных материалов, причем гильза изготовлена из более мягкого материала, а сердечник – из более твердого.

Этот вид анкеровки не требует очень тщательной подготовки отверстий и точной разметки, так как используется в начале строительства для анкеровки достаточно массивных стен и строительных конструкций. Ограничений по толщине конструкции нет, но толщина основания должна быть не менее 100 мм.

Для установки анкера просверлите отверстие диаметром, обеспечивающим натяжение, но глубиной, превышающей длину анкера. Затем якорь очищается от мусора. В него вбивается гильза, которая расширяется по линии зазора, обеспечивая плотное прилегание. В зависимости от конструкции вкрутите дюбель или болт.

Крепление четырехкомпонентного анкера к бетону

Этот тип крепежа считается самым прочным и используется для установки крепежа больших размеров и тяжелых конструкций.

Он имеет четыре сегмента в рукаве, что обеспечивает повышенную надежность и высокую прочность на разрыв. Это делает его пригодным как для твердых, так и для легких материалов, но однородных и без пустот. Втулка, которая содержит как стопорные пружины, так и распорку, вставляется в подготовленное отверстие и аккуратно забивается молотком. Затем вкручивается винт, который в этот момент скрепляет сегменты вместе и обеспечивает надежное крепление.

Поскольку это крепление изготовлено из закаленного, прочного металла, особенно шуруп, извлечь его из стены гораздо сложнее, чем вбить. Поэтому перед установкой необходимо тщательно все измерить.

Как удалить анкер из бетонной стены?

Если все же необходимо извлечь болт, существует несколько способов сделать это.

a) путем откручивания гайки;

b) путем вбивания центральной шпильки в стену до упора;

В качестве альтернативы, используйте дрель, чтобы высверлить место крепления стержня и гайки, вбейте стержень внутрь и снимите втулку.

Одностороннее удаление якоря

Если болт имеет большой диаметр, просверлите отверстие внутри болта, пробейте отверстие и вкрутите в него болт до диаметра среза. Затем закрепите маленький болт плоскогубцами и поверните гайку вместе с втулкой. После снятия контргайки срежьте внешнюю гайку и вбейте стержень в центр конструкции.

Приблизительно, кусок стены разрушается с помощью дрели и удаляется крепеж.

Это еще одно доказательство того, что все работы должны выполняться ответственно. Необходимо заранее рассчитать размеры конструкции, сверить нагрузку с таблицами, выбрать способ установки и только после этого правильно установить анкерный болт на бетон. В умелых руках анкерный болт является очень надежным крепежным элементом. Самое главное – правильно его установить.

Бетон – один из самых прочных и твердых материалов. Однако это преимущество раньше было препятствием для крепления к нему тяжелых конструкций: деревянные и пластиковые дюбели не справлялись с большими нагрузками. Сегодня это уже не проблема, так как для этих целей был разработан специальный соединитель – бетонный анкерный болт. Как использовать такие крепежи, что они собой представляют и по каким критериям подбираются для той или иной строительной задачи, необходимо детально разобраться.

Для обеспечения надежного крепления различных конструкций к бетонным стенам, фундаментам, балкам и перекрытиям рекомендуется использовать анкеры в бетоне. Как правильно их установить, зависит от типа и конструкции анкера.

Механические анкеры классифицируются по принципу действия и назначению и могут быть расширительными, забивными, клиновыми и распорными. Для их установки необходимо просверлить в основании отверстие соответствующего диаметра, а затем вбить в него анкер или протолкнуть его, накрутив на стержень втулку.

Химические анкеры – это быстротвердеющие составы, которые при заливке в отверстие обеспечивают постоянную связь между анкером и материалом основания.

Анкерные болты используются при креплении предметов к бетонным, кирпичным или каменным поверхностям.

Применение анкерных болтов

Анкерный болт изготовлен из высокопрочной стали. Благодаря этому анкерный болт широко используется в строительстве. Анкеры можно использовать для крепления различных предметов к прочному основанию. Основанием для установки могут служить бетонные, кирпичные, шлакоблочные или другие стены. Якорные элементы чаще всего используются для фиксации следующих элементов:

внешние и внутренние блоки кондиционирования воздуха;
подвесные металлические конструкции;
внутренние и внешние компоненты систем видеонаблюдения;
рамы оконных и дверных проемов;
Компоненты системы вентиляции;
Светильники различных конфигураций;
листовые материалы;
потолочные конструкции.

Анкер в этом исполнении используется для крепления элементов в стеновых и потолочных конструкциях. Материалы, разрешенные к применению, – плотный бетон, силикатный или керамический полнотелый кирпич, различные виды натурального камня. Основными размерами являются внешний диаметр стержня, длина болта и метрический размер гайки. На практике используются анкеры диаметром от 6 до 28 миллиметров. По длине производители выпускают продукцию от 60 до 300 миллиметров.

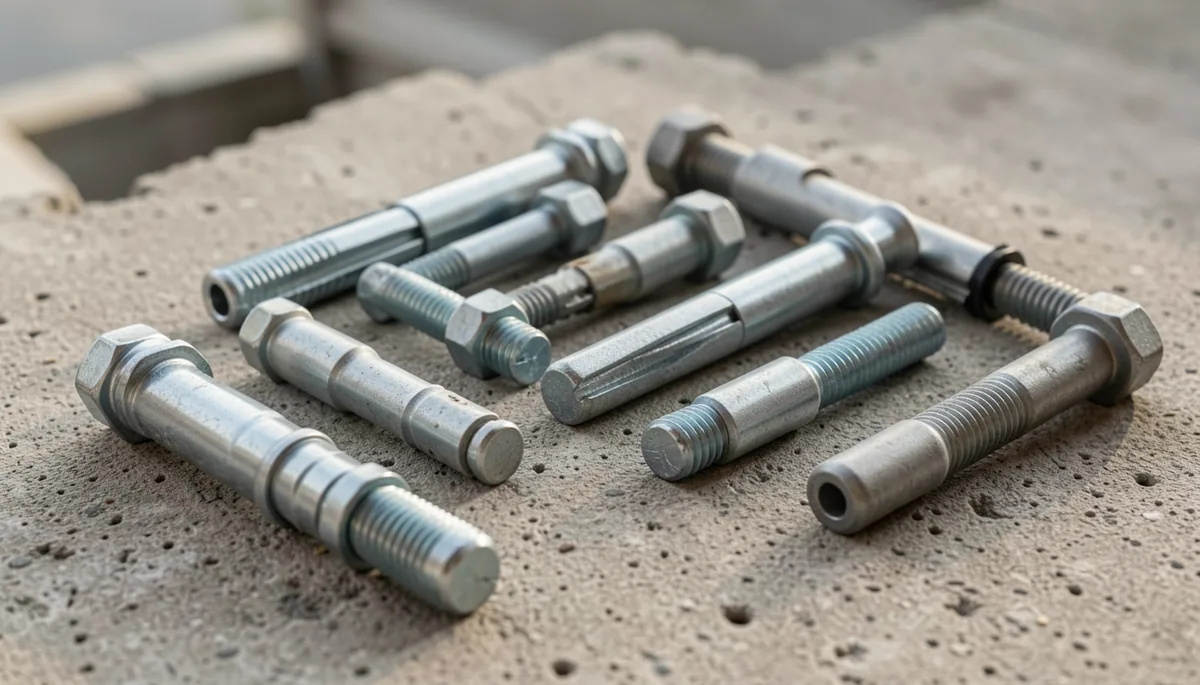

Типы анкерных креплений

Они делятся на три категории в зависимости от способа установки:

анкерное крепление путем механического изменения элементов конструкции;
с добавлением наполнителей для фиксации клея;
использование вибропласта.

Они делятся на следующие категории в зависимости от типа крепления:

клин;
рукав;
расширитель;
воздействовали;
особый.

Первый тип конструктивно выполнен в виде металлического стержня, на конце которого сформирован конус с распоркой. На противоположной стороне находится уток. Зажимная гайка соединена с шайбой для большей эффективности. Сам стержень вставляется в металлическую гильзу. После вкручивания болта втулка выкручивается.

В гильзовых анкерах длина гильзы сопоставима с длиной стержня. Головка клина делается на конце. Во время установки рукав расширяется. Это увеличивает диаметр гильзы и улучшает ее прилегание к стенке отверстия. Этот анкер используется в более пористых строительных материалах: легкий и пористый бетон, керамический кирпич, строительные материалы с различными добавками.

Одной из разновидностей этого анкера является анкер расширения. Он имеет более сложную конструкцию благодаря использованию распорной втулки с 4 лопастями. Для обеспечения максимально надежного крепления в гильзу вставляется разжимная пружина с разжимной гайкой. Изменение формы гильзы значительно увеличивает усилие зажима и несущую способность. Такая система зажима не вызывает повышенных внутренних напряжений в зоне контакта. Это значительно увеличивает срок службы всего крепления. Расширительный якорь стоит очень дорого. Поэтому он используется только в критических зонах профессиональными строителями. Подпорный анкер используется только профессиональными строителями на сложных строительных площадках.

Забивной анкер получил свое название благодаря способу его установки. Крепление осуществляется с помощью ударных инструментов, таких как молоток, киянка или ударная дрель.

Для нестандартных применений изготавливаются специальные анкеры. К ним относятся:

Рамные анкеры с ПВХ-гильзой;
Самонарезающие винты;
Анкеры для полых конструкций;
некоторые типы винтовых анкеров;
Анкеровка для георешеток.

Современные производители предлагают широкий ассортимент анкеров для различных строительных материалов. Основные типы перечислены ниже.

С гайкой

Анкерные болты с гайкой – один из самых распространенных видов этого типа крепежного устройства. Своей популярностью он обязан простой конструкции, надежному соединению и низкой цене. Структурно он состоит из трех частей:

винт с коническим сжатием;
Стальная труба (оснащенная прорезями для более эффективного расширения);
Стопорная гайка (которая втягивает болт при завинчивании).

Принцип довольно прост. Вращение гайки приводит к перемещению болта вдоль вала. Это приводит к расширению конца стержня. Чем дальше перемещается гайка, тем прочнее соединение.

Анкер в этом исполнении используется для крепления элементов в стеновых и потолочных конструкциях. К материалам, разрешенным к применению, относятся: монолитный бетон, силикатный или керамический полнотелый кирпич и различные виды натурального камня. Основными размерами являются внешний диаметр стержня, длина болта и метрический размер гайки. На практике используются анкеры диаметром от 6 до 28 миллиметров. По длине производители выпускают продукцию от 60 до 300 миллиметров.

Клин

Данный анкерный болт является модификацией вышеописанной конструкции. Основное отличие – втулка на конце прутка, которая создает необходимый эффект при расширении. На другом конце находится гайка и стопорная шайба.

Область применения такая же, как у анкерного болта с гайкой. Он изготавливается из углеродистой или нержавеющей стали. Для защиты от коррозии используется процесс гальванизации.

Основными механическими свойствами считаются:

геометрические размеры (диаметр винта от шести до двенадцати миллиметров, длина всей конструкции от сорока до ста двадцати миллиметров);
допустимая толщина скрепляемого изделия (не более двадцати миллиметров)
толщина опорной поверхности (не менее 53 миллиметров);
величина выталкивающего усилия (при правильной установке оно достигает 6 кН).

Монтаж осуществляется с помощью стандартного набора инструментов. Чтобы понять, как крепить этот тип анкера, достаточно ознакомиться с процедурой крепления обычных анкеров. Деталь, закрепленная с помощью клинового анкера, способна выдерживать большие нагрузки. Это возможно благодаря созданию высоких внутренних напряжений, которые значительно увеличивают значение силы вытягивания.

С шестигранной головкой

Анкеры с шестигранной головкой используются для крепления тяжелых деталей к очень твердым поверхностям. Он особенно популярен в ремонтных и проектных работах, где важна эстетика крепежных элементов. Это возможно благодаря тому, что при установке стержень (хвостовик) не смещается в обратном направлении.

Разница в конструкции заключается в шестигранной головке. Эта головка вращается на резьбе расширительного болта при его установке, что приводит к расширению гильзы. Используемый материал – желтая пассивированная оцинкованная сталь. Это обеспечивает хорошую защиту от коррозии.

Рекомендуется затягивать этот винт с помощью подходящей торцевой головки или гаечного ключа. Шестигранная форма головки позволяет эффективно использовать электроинструмент, например, отвертку. При установке в отверстие следите за тем, чтобы не было перекоса или смещения.

Ударные гаечные ключи

Забивные или забивные анкеры используются в начале строительства или на этапе предварительной сборки для крепления массивных конструкций. Используется для крепления тяжелых элементов к несущим конструкциям, для прокладки кабелей и сантехнического оборудования, а также для установки подвесных элементов в строительных конструкциях. Основным условием использования является требуемая плотность субстрата, в который устанавливается анкер.

Основными характеристиками являются:

длина всей конструкции болта (производители выпускают изделия от 25 до 50 мм);
внешний диаметр (размер определяется производителем, но по стандартам он может быть до 20 мм);
толщина скрепляемого элемента не регламентируется;
минимальная толщина опорной плиты в соответствии со стандартами должна быть более 100 мм;
сила выдергивания варьируется от 3,9 до 12,6 кН в зависимости от размеров болта и плотности подложки.

Чтобы обеспечить надежное соединение, важно понимать, как оно работает, понимать, как правильно забивать анкерные болты?

Крепление детали анкерным болтом выполняется в следующем порядке:

В опорной поверхности просверливается отверстие необходимого диаметра, длина которого превышает длину самого анкера;
Отверстие очищается от грязи и пыли, которые могли образоваться;
забивание гильзы в отверстие (под действием ударной нагрузки срезанная часть анкера расширяется и плотно прилегает к стенкам отверстия)
вкручивание болта или шпильки с резьбой (крепление необходимой детали).

Анкерные болты должны быть забиты перпендикулярно в крепежную поверхность по всей длине болта.

Четырехсегментный

Этот тип анкера используется для конструкций с большой габаритной массой. Наличие четырех сегментов в скользящей части повышает надежность крепления. Он обладает высокой степенью расклинивания и используется не только в твердых, но и в пористых материалах.

Анкерная гильза изготовлена из оцинкованной стали в виде четырех независимых сегментов. С одной стороны сегменты закреплены кольцом. С другой стороны сегменты соединены нажимной пружиной. Для увеличения емкости используется распорка.

Когда болт вкручивается в анкер, он скользит вниз через анкер. В этот момент происходит расклинивание. Такая конструкция обеспечивает надежное крепление по всей длине анкера.

Винт

Этот тип болтов изготавливается из катаной арматуры. Он состоит из длинного винта с крупным шагом резьбы. Фиксация в подготовленном отверстии достигается путем упрочнения минеральными, полиэфирными или другими специальными наполнителями. Винтовые анкеры используются от выемки грунта в шахтах до капитального строительства. Если их закрепить в кирпичной стене, можно получить надежное соединение. В комплект входят: резьбовая шпилька, шайба, шариковая гайка.

Использование специальных соединительных наполнителей обеспечивает надежное и долговечное крепление.

Однако также расстояния между точками фиксации – “центральное расстояние” – и до края подложки – “краевое расстояние”. – оказывают влияние. Чем ближе к соседним анкерам или кромкам, тем больше потеря прочностных свойств крепежа и тем выше риск разрушения.

Испытание анкерных групп с учетом и без учета рекомендаций производителя

Компания “КМП-Трейд” провела на своем канале YouTube тесты клиновых анкеров, установленных с ограничениями, указанными производителем, и без них.

Испытываемые анкеры представляли собой клиновые анкеры диаметром 10 мм. Рекомендуемое минимальное расстояние между центрами – 120 мм, а до края подложки – 100 мм. Нагрузки прикладывались с помощью устройства PSO-MG 4, которое используется для испытания крепежа в строительных проектах.

В первом испытании анкеры были установлены с рекомендуемым расстоянием между центрами 120 мм. При достижении нагрузки в 17,3 кН (т.е. почти 1,8 тонны) произошло отсоединение.
В этом случае одновременно возникли два типа повреждений бетона: и прогиб бетонного конуса, и растрескивание кромок. Несмотря на минимальные расстояния, видны как пересечение конуса разрушения, так и скол кромки.

Второй анкер в этой анкерной сборке был выдернут уже при 14,7 кН, что означает, что пересечение конусов разрушения фактически снижает прочностные характеристики анкера.

Во втором эксперименте анкеры были установлены с небольшим расстоянием между ними.

Когда расстояние между анкерами было вдвое больше (60 мм) и была приложена нагрузка, разрушение произошло при нагрузке 16,2 кН. Перекрытие бетонных конусов настолько велико, что при выходе конус первого анкера удалил обломок второго анкера.

Второй анкер на этом стыке уже не выдерживал нагрузку в 13,2 кН, демонстрируя еще большее снижение прочностных характеристик, чем в эксперименте с расстоянием между краями.

В третьем испытании исследовалось влияние несоответствия расстояния между краями на анкер. Анкер был установлен на расстоянии 70 мм вместо рекомендованных 100 мм.
Нагрузка достигла 17 кН и начала снижаться. Это было на 300 кг меньше, чем при увеличении расстояния между краями, но растрескивание краев было больше.
