Определяет, насколько вы можете контролировать поток воды в вашей системе.

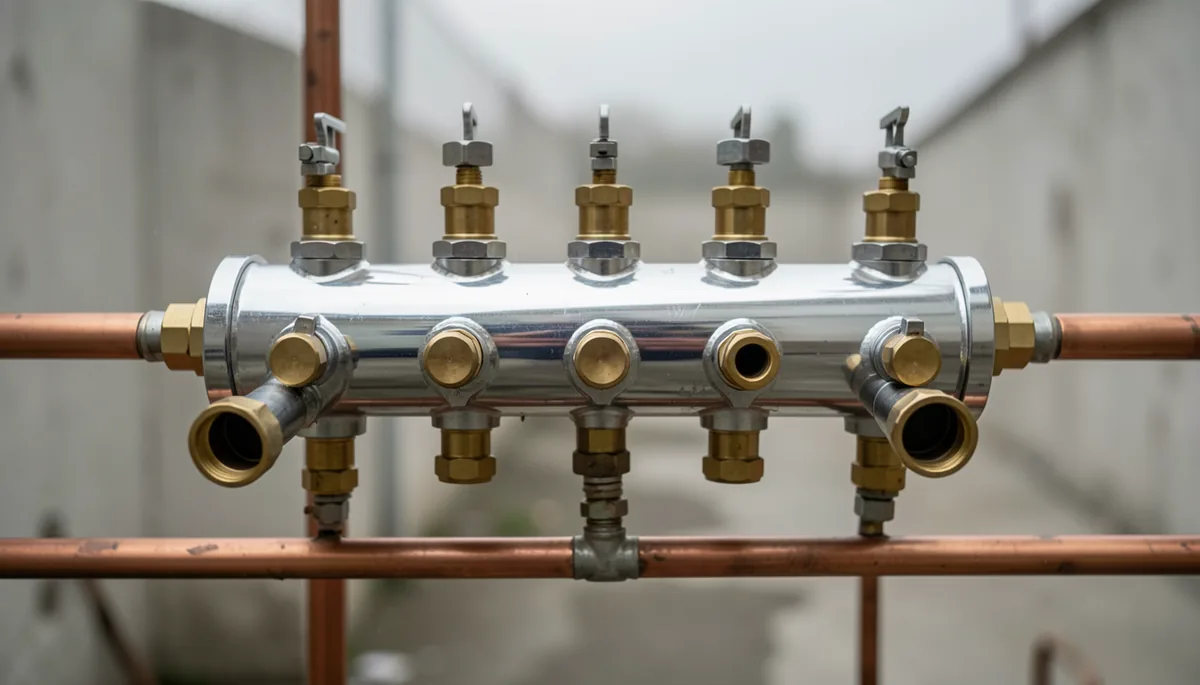

Устройство выглядит как полая труба с несколькими выходами, к которым подсоединяются другие трубы. Каждая розетка оснащена краном, который позволяет регулировать высоту жидкости или полностью перекрывать подачу воды.

Коллектор подключается к основной магистральной трубе и становится распределительным узлом. Коллектор нельзя постоянно оставлять без присмотра: поэтому устройство не закрывается вертикально в стене, а прячется в специальный шкаф для коллектора. Он уже имеет отверстия по бокам для отвода труб, а также планки для монтажа самого коллектора.

Установка коллектора рассчитывается заранее, при предварительной прорисовке системы трубопроводов.

Профессионалы всегда предварительно определяют систему труб перед выполнением любых монтажных работ:

Определение многообразия

В доме вода обязательно подается в ванную комнату и на кухню. Однако он также необходим для ванн, бассейнов, саун, душевых и т.д. Необходимо обеспечить подачу воды ко всем потребителям, которыми являются, например, раковина, унитаз, посудомоечная и стиральная машины.

Распределитель воды является техническим компонентом. Эта часть системы водоснабжения также называется коллектором. Он устанавливается в начале системы с холодной и/или горячей водой. Монтаж этого важного элемента осуществляется, например, в котельной частного дома или в помещении водоподготовки.

При выборе места установки необходимо обеспечить свободный доступ к коллектору воды. В этом случае он не должен быть заблокирован мебелью или другими предметами. Водяной коллектор не должен быть встроен в конструкцию жилого дома. Часто такой технический элемент покрывается декоративной отделочной панелью, что делает сантехнический прибор более привлекательным.

Наличие коллектора в системе бытового водопровода позволяет подавать воду к каждой точке использования. Их количество индивидуально для всех частных жилищ.

Упрощенный вариант – два умывальника, ванна и туалет. Хотя в современных домах есть несколько туалетов и ванных комнат. Многие домовладельцы объединяют такие комнаты и устанавливают в них множество дополнительных бытовых приборов, которые работают только после подключения к водопроводу.

Среди российских брендов трудно выделить те, которые соответствуют итальянской или немецкой продукции. Чтобы не прибегать к частому ремонту и замене коллектора, лучше покупать продукцию из-за рубежа.

Производители

Этот нюанс является одним из ключевых, хотя при выборе компонентов для гидравлической системы мало кто обращает внимание на фирму. А через некоторое время выясняется, что система является источником проблем и требует частого ремонта. Тем не менее, лучше потратить время на поиск производителей, которым можно доверять, чем в будущем иметь дело с постоянным ремонтом или заменой коллекторов. К числу наиболее популярных компаний относятся:

итальянская компания Далеко, чья продукция хорошо известна российскому потребителю. Несмотря на доступную ценовую политику, коллекторы Far имеют достойное качество. Например, модель на два крана предлагается за 1 000 рублей. Три крана уже будут стоить около полутора тысяч. Почти самая дорогая модель будет стоить 2 400 рублей.

Продукция Рехау также популярны на российском рынке. Его часто выбирают профессионалы и люди, которые не хотят платить дважды, потому что товары имеют особое немецкое качество. Компания пользуется такой популярностью, несмотря на более высокую ценовую политику по сравнению с предыдущим производителем. Коллекторы для систем водоснабжения оснащены соединительными муфтами, которые предназначены для пресс-соединений. Производитель использовал высококачественную безопасную латунь, выдерживающую высокие рабочие нагрузки.
Другие высококачественные продукты итальянского производителя включают следующие распределители воды марки Tiemme. Коллекторы для организации систем водоснабжения от Tiemme – это доступный, надежный и высококачественный продукт, который часто выбирают профессионалы.

Модель с двумя розетками будет стоить около 500 рублей, за три розетки придется заплатить около 800 рублей. Модель с 4 розетками имеет стоимость более тысячи рублей.

При выборе латунных коллекторов стоит обратить внимание на компанию ЛуксорЛуксор, который также находится в Италии. Компания строго контролирует качество каждой модели, использует инновационные решения и выпускает широкий ассортимент продукции. Коллектор от Luxor будет служить долгое время при правильной установке и надлежащем уходе. Этот производитель пользуется доверием профессионалов.
И снова наше внимание привлекает компания из Италии. Производителем является . UNI-FITT присутствует на российском рынке более 7 лет. За это время ей удалось значительно расширить ассортимент продукции, который сейчас включает более 41 товарной группы и более 1 000 наименований. Из компонентов Uni-Fitt легко собрать целую систему. Продукция этого производителя хорошо известна среди профессионалов, и компания не перестает расширять свой ассортимент.

Если вам нужен бюджетный вариант, но вы не хотите экономить на качестве, вам стоит обратить внимание на компанию Соломон. Это польско-китайский бренд, который очень популярен в странах СНГ. Она ценится в основном за свою низкую ценовую политику. Снижение цен не влияет на качество продукции.

Производство организовано на современном заводе и автоматизировано в соответствии с последними инновациями. Стандарты качества и строгий контроль продукции не позволяют сомневаться в их надежности.

Среди российских брендов трудно выделить те, которые могут сравниться с итальянской или немецкой продукцией. Чтобы избежать частого ремонта и замены коллектора, лучше покупать продукцию иностранного производства.

Манифольды – не новое изобретение, но для многих людей они остаются чем-то непонятным и сложным. Устройство было разработано для того, чтобы упростить монтаж сантехники, позволить грамотно установить трубы и в то же время обеспечить надежную защиту от протечек. Как можно узнать о предлагаемом сантехническом оборудовании и можно ли самостоятельно установить коллектор?

Классификация сортов

Водяные коллекторы различаются по конструкции и материалу. Прежде чем выбрать коллектор, важно изучить весь ассортимент, представленный на рынке.

Коллекторы изготавливаются из различных материалов:

Нержавеющая сталь устойчива к коррозии, огню и высоким температурам. Коллектор из нержавеющей стали имеет небольшой вес, что позволяет легко закрепить его на стене. Это совершенно безвредный материал, который придает изделию привлекательный внешний вид.
Латунь – невероятно прочный металл, который не боится коррозии и высоких температур. Латунные сепараторы стоят дорого, но обеспечивают максимальную долговечность.
Полипропиленовые разветвители устойчивы к ржавчине и имеют небольшой вес.

Коллектор, изготовленный из полипропилена.

Некоторые умельцы могут сделать коллектор своими руками из полипропиленовых труб, который не уступает по качеству заводским изделиям.

Коллекторы различаются по способу крепления труб. В зависимости от материала, из которого изготовлены трубы, выбирается модель гребенки.

1. Для установки смесителей и других сантехнических приборов по вашему выбору.
2. с компрессионными фитингами – для монтажа металлических труб из пластика или сшитого полиэтилена.
3. для монтажа полипропиленовых труб.
4. под Евроконом. Подходит для монтажа практически любого материала труб с помощью адаптера (евроконус).

Количество гнезд варьируется в зависимости от разъемного соединителя. Минимум 2 розетки, максимум 6. Неиспользуемые в данный момент розетки можно закрыть заглушками. Если требуется более 6 розеток, необходимо соединить несколько коллекторов вместе.

В настоящее время для строительства установок все чаще используются более практичные и надежные материалы.

Доступно из

В конструкции стального панельного радиатора нет ничего удивительного: две плоскости.

Что вы должны знать о трубчатых радиаторах

Панельные радиаторы – самые привычные для глаза. Они недорогие, поэтому так распространены.

Трубы из сшитого полиэтилена Rehau

Компания Rehau является одним из производителей сшитых труб PE-X.

Трубы из сшитого полиэтилена STOUT для дома

Сегодня для изготовления трубопроводов все чаще используются более практичные и надежные материалы.

Фитинги для труб из прочного сшитого полиэтилена

Трубные фитинги – это компоненты, используемые для соединения труб между собой. Они используются для обустройства изгибов и ответвлений.

Медные трубы для внутреннего водопровода: преимущества и недостатки, монтаж и пайка

Для внутренних трубопроводов чаще всего используются стальные или ПВХ трубы. Не совсем.

Как выбрать коллектор для водоснабжения?

Сантехника – это система, присутствующая во многих домах, коттеджах, коммерческих зданиях и.

Как выбрать шаровой кран?

С середины прошлого века первые модели шаровых кранов начали использоваться в…

25 февраля 2020 года.

Мгновенные или накопительные водонагреватели: что выбрать?

Вам кажется, что подача горячей воды прекращается слишком часто? Независимо от регулярности подачи горячей воды.

В различных случаях в конце устройства устанавливается заслонка или пробка.

Для чего используется коллектор?

Устройство балансирует параметры системы. Водяные коллекторы выполняют следующие функции:

Они регулируют давление. В тройниках давление воды часто падает, когда несколько потребителей одновременно используют систему водоснабжения. Система коллекторов позволяет избежать этого, и давление и температура воды в кранах остаются постоянными.
При проведении ремонтных работ или замене смесителей больше нет необходимости перекрывать подачу воды на весь стояк. На выходах распределителя устанавливаются краны для регулирования отдельных ветвей.
Система распределения исключает настенные соединения. Это снижает вероятность утечек. Если арматура и краны выйдут из строя, их не нужно будет заменять, не повредив облицовку.
Если необходимо выполнить дополнительные подключения, всю проводку заменять не нужно. Подключение занимает мало времени и не требует приобретения дорогостоящих деталей.

Коллекторы обладают хорошими гидравлическими свойствами, устойчивы к коррозии и могут устанавливаться без специальных уплотнений. Преимуществами параллельной системы водоснабжения являются стабильность, практичность, изоляция каждого соединения и адаптируемость технических стандартов.

Высокая стоимость трубопровода является единственным недостатком этой системы.

Коллекторы изготавливаются из латуни (оттенок “солнечный луч”) или бронзы (оттенок “красноватая медь”). Простые латунные марки ничем не покрыты (например, Tim). Бронзовые изделия без покрытия (например, Oventrop). Некоторые латунные модели имеют никелевое покрытие снаружи (например, STOUT). Лучшие модели коллекторов (FAR и UNI-FITT) полностью хромированы.

Выберите коллектор для водопровода по материалу корпуса

Позвольте мне объяснить, что такое хромирование. Согласно европейскому законодательству, никель не должен контактировать с питьевой водой. Отсюда хромирование и более высокая цена изделия. В нашей стране это не работает, поэтому российская Valtec делает коллекторы из латуни с никелевым покрытием.

Нет. Пожалуйста, посмотрите каталоги. Евроконус выпускается только с резьбой 3/4″ и означает сопрягаемую деталь в виде конуса с прокладкой: . Существуют специальные фитинги для “евроконуса”. Часто используется в системах отопления, так как является более надежным, чем соединение с плоской прокладкой. (Не помню, где я это прочитал, но это связано с формой соединения).

Распределители воды

Вот сижу выбираю сантехнические коллекторы (гребенки), хотелось бы услышать мнения и отзывы о них, что лучше, а что хуже.
Мне нужно выбрать высококачественные соединительные коллекторы для труб из сшитого полиэтилена Rehau Rautitan. У самой Rehau, как я понимаю, есть только обычные коллекторы, без возможности регулировки, т.е. без шаровых кранов и клапанов. Но оригинальные коллекторы Rehau имеют возможность прямого подключения к ним труб Rehau Rautitan без использования переходников, очевидно, что нет возможности подключить к ним другие типы труб (даже если только через переходники). Помимо того, что коллекторы Rehau не регулируются, недостатком является то, что модель с четырьмя выходами поставляется только в виде двойного креста, то есть два выхода на одну сторону отводятся и два выхода на противоположную сторону, и нет варианта с четырьмя выходами на одной стороне, что немного неудобно. Из-за того, что коллекторы нерегулируемые и имеют неудобное расположение выходов, я решил посмотреть на внешние марки производителей коллекторов, хотя они подключаются через переходники, но имеют регулируемые модели, с возможностью выбора шарового крана или клапана, а также все выходы находятся с одной стороны.
Я рассмотрел следующие марки Bugatti, FAR, Tiemme, Giacomini, Itap, Icma, Emmeti, Altstream, Comap, Comisa. Возможно, вы забыли некоторые из них. Вам не обязательно выбирать из этого списка.
Пожалуйста, помогите и посоветуйте мне выбрать качественного производителя коллекторов.
Мне нужен 1 коллектор на 4 розетки, 2 коллектора на 3 розетки, 1 коллектор на 2 розетки.
Подводящая труба 1/2″, отводы 1/2″, какого диаметра должна быть труба самого коллектора?

P.S. Все шаровые краны у меня Bugatti, они в порядке, но насколько хороши коллекторы от них, я не знаю. Кроме того, большинство продавцов и монтажников труб Rehau Rautitan используют коллекторы FAR. Хотелось бы услышать сторонников других производителей.

AcidGreen писал(а) :
Подводящая труба 1/2″, отводы 1/2″, какого диаметра должна быть труба самого коллектора?

В длину сколько коллекторов в ряд подключать? Из описания не понятно, какие краны для горячей воды, какие для центрального отопления, а какие между коллекторами. а какие ресиверы. Я бы поставил 1″, если нет ограничений по размеру, хотя в большинстве случаев достаточно 3/4″. с Far, как и во многих коллекторах с клапанами, внутреннее сечение не равно полой трубе, так как 1″ обеспечит большую однородность. для коллекторов с шаровыми кранами – можно также попробовать 3/4″.
FAR имеет широкий спектр возможностей для различных соединений. В Rehau родной, но есть, для коллектора Rehau, или для запорной арматуры с евроконусом G 3/4″. Таким образом, это также определяет подход, который вы будете использовать. Вам понадобятся либо специальные компактные шаровые краны для каждой розетки, либо коллектор с большим расстоянием между ветками, либо удлинители для их разделения. Из всех этих решений у меня есть сомнения только в Альтстриме.

Зачем создавать дублирующие темы?

Казалось ли вам что-то непонятным раньше?

Ну, эта же тема уже закрыта, а он еще не успел назвать всех лжецами и подлецами – записывайтесь, господа.

VadimS писал(а) :
В длину сколько коллекторов в ряду должно быть подключено?

По длине один коллектор на стояк. Я написал, что мне нужен 1 коллектор на 4 розетки, 2 коллектора на 3 розетки, 1 коллектор на 2 розетки. Всего четыре стояка, 2 в ванной, 2 в туалете.

VadimS писал(а) :
Из описания не ясно, какие краны предназначены для ГВС, какие для ГВС и что находится между коллекторами. и какие потребители.

Что вы имеете в виду, говоря о каких торговых точках?
Между коллекторами ничего нет, так как на каждый стояк приходится только один коллектор.
Приемники для ванной комнаты: смеситель для ванной, смеситель для умывальника, стиральная машина. Таким образом, 1 коллектор на 3 выхода для холодной воды и 1 коллектор на 2 выхода для горячей воды.
Туалетные потребители: смеситель для раковины, смеситель для гигиенического душа, бачок для унитаза, слив с шаровым краном на кухню. Таким образом, 1 коллектор на 4 выхода для холодной воды и 1 коллектор на 3 выхода для горячей воды.

VadimS писал(а) :
Я бы поставил 1″, если нет ограничений по размеру, хотя в большинстве случаев подойдет и 3/4″. что касается многих коллекторов с клапанами, внутреннее сечение не равно пустой трубе, поэтому 1″ обеспечит большую однородность. для коллекторов с шаровыми клапанами можно также попробовать 3/4″.

Каковы ограничения по размеру? Вы хотите сказать, что не можете установить коллектор большего диаметра из-за нехватки места? У меня есть место. Вы выступаете за клапаны или шаровые краны на водопроводных коллекторах?

VadimS писал(а) :
FAR, чтобы пойти с большим выбором различных вариантов для различных соединений. На Rehau штатно, но есть, для коллектора Rehau, или для Eurocone G 3/4″ запорные клапаны. Так что это также указывает на то, что вы будете подниматься. с помощью которого вы будете подниматься к Рехау, хотя также соединение будет зажато. отдельно ставить шарики под каждый отвод – нужен либо специальный компакт, либо коллектор с большим расстоянием между отводами, либо со всеми расширениями, чтобы их разнести. из перечисленного у меня сомнения только по поводу altstream.

В своем первом сообщении я указал, что коллекторы будут использоваться в системе водоснабжения, а не в системе отопления. Насколько я понимаю, плоской резьбы не существует. Правильные названия – цилиндрическая трубная резьба (G (BSPP)) и коническая трубная резьба (R (BSPT)), по крайней мере, это два типа резьбы. Да, и указанный блок шаровых кранов мне тоже не очень подходит, поскольку он предназначен для отопления, как я понимаю.

Stc писал(а)
Вы что-то не поняли раньше?

Неважно, пусть будет “коллекторы”.
Правильно.
Коллектор HW 1″.
Коллектор HW 3/4.

Все трубы к коллекторам 3/4, больше не нужно.

Труба находится под углом 45 градусов, иначе дюйм.

Просмотр профиля

AcidGreen писал(а) :
В своем первом сообщении я указал, что коллекторы будут использоваться в системе водоснабжения, а не в системе отопления. Насколько я понимаю, плоской резьбы не существует. Правильные названия – цилиндрическая трубная резьба (G (BSPP)) и коническая трубная резьба (R (BSPT)), по крайней мере, это два типа резьбы, о которых мы здесь говорим. И блок шаровых кранов, о котором идет речь, мне тоже не подходит, поскольку он предназначен для отопления, как я понимаю.

Это немного неправильный звонок, не так ли? Вы говорите об одном, а говорите о другом. А потом вы говорите, что они не дают вам правильных советов. Может быть, вы их просто не слышите?

Все трубки до коллекторов – 3/4, больше не нужно.

Труба под углом 45 градусов, иначе дюйм.

Что вы имеете в виду под трубой под углом 45 градусов? Обязательно ли она должна быть под углом? Почему это требование? Я впервые слышу об этом, сколько людей видели макет, и никто не обязывал размещать трубу под углом 45 градусов. А что произойдет, если он не будет расположен под углом 45 градусов?

62santehnik писал(а) :
Что это за беспорядочный звонок. Вы говорите об одном, а говорите о другом. Потом вы говорите, что получили неправильный совет. Может быть, вы их просто не слышите?

О чем именно мы говорим? Где находится плохой телефон? Я исправил и уточнил, что неправильно называть нити “плоскими”, такого не существует. И я уже уточнил, что мне нужны сантехнические коллекторы с обычной цилиндрической резьбой, а не коллекторы для отопления. Даже если бы у меня был гидравлический коллектор с конической трубной резьбой, в ассортименте Rehau Rautitan есть специальные подходящие адаптеры. В следующий раз, когда вы начнете писать о испорченном телефоне, потрудитесь объяснить, о чем вообще идет речь.

Автор темы, вы собираетесь установить Rehau Rautitan или нет?

AcidGreen писал(а) :
Всего 4 стояка, 2 в ванной, 2 в туалете.

Это не было очевидно. Может быть, я невнимательно читал.

Расстояние между выходами коллектора, где вы соединяете трубы. обычно около 45 мм. Чем больше, тем удобнее будет работать с шаровыми кранами, но тем больше коллектор по длине.

AcidGreen писал(а) :
Вы выступаете за клапаны или шаровые краны на водопроводных коллекторах?

Я не против клапанов на коллекторе для подключения потребителей, но для водонагревателя, например, лучше иметь отдельный выход (до или после коллектора).

AcidGreen писал(а) :
В своем первом сообщении я указал, что коллекторы будут использоваться для системы водоснабжения, а не для системы отопления. Насколько я понимаю, плоской резьбы не существует. Правильные названия – цилиндрическая трубная резьба (G (BSPP)) и коническая трубная резьба (R (BSPT)), по крайней мере, это два типа резьбы. И указанный блок шаровых кранов мне тоже не очень подходит, поскольку он предназначен для отопления, как я понимаю.

И? Какое это имеет отношение к чему-либо? соединение с гайкой и резьба в данном случае никак не связаны. плоский Я не имел в виду “не конический” или цилиндрический, а плоский край резьбы, чтобы не сорвать уплотнительное кольцо в гайке. Евроконусы требуют конической ответной части с прокладкой, гайка без такой ответной части срежет уплотнительное кольцо.

AcidGreen писал(а) :
Да и указанный узел шарового крана мне в принципе тоже не подходит, так как он для отопления, как я понимаю.

Коллекторы для отопления – это коллекторы с клапанами и расходомерами. все остальные могут использоваться и для водоснабжения.

AcidGreen писал(а) :
Правильные названия – цилиндрическая трубная резьба (G (BSPP)) и коническая трубная резьба (R (BSPT)).

Я не видел коллекторов с конической резьбой, и какая разница, если цилиндрическую резьбу можно накрутить и на коническую наружную резьбу?

Тогда у вас будет достаточно 3/4″ коллекторов на все случаи жизни, поскольку поток более или менее равномерно распределяется между ванной и туалетом. будете ли вы устанавливать водонагреватель?

Было бы полезно напомнить всем отвечающим в этой теме, как автор относится к тем, кто спрашивает:

AcidGreen писал(а) :
Даже если вы начнете консультироваться с кем-то из продавцов или даже с одним и тем же мастером, вы рискуете быть обманутым (в конце концов, все – сволочи, никому нельзя доверять), по той или иной причине, например, по собственному незнанию.

AcidGreen писал(а) :
По той или иной причине, например, из-за собственного невежества.

В таком случае лучше всего скачать каталоги производителей, прочитать их рекомендации по использованию, подробные технические характеристики, требования к условиям работы, физически увидеть продукцию и решить для себя, ведь, в конце концов, все люди чего-то не знают.

Кстати, рекомендации Valtec по коллекторам были найдены:
Требования к конструкции “идеального” коллектора

Внутренний диаметр коллектора должен быть в 3 раза больше диаметра подводящей трубы.
Площадь поперечного сечения коллектора не должна быть меньше суммы площадей поперечного сечения всех отходящих труб.

VadimS писал(а) :
Расстояние между выходами коллектора, где вы соединяете трубы. обычно около 45 мм. чем больше, тем удобнее с шаровыми кранами, но общая длина коллектора больше.

На данный момент трудно сказать, какими будут розетки. Я понимаю, что отводы будут соединены с адаптерами накидной гайкой (шарниром).

VadimS писал(а) :
Я не видел коллекторов с конической резьбой, и какая разница, если цилиндрическая резьба может быть накручена и на внешнюю коническую резьбу?

Как я читал, если я не ошибаюсь, эти две резьбы не могут быть объединены, только во временных соединениях, когда, например, часть внутренней резьбы цилиндрической трубы ломается, а фитинг не может быть немедленно заменен и требуется срочное соединение. Если я не ошибаюсь, это не просто не разрешено, это категорически не разрешено. Только в качестве экстренного варианта.
Лучше использовать адаптер.
Разве коллекторы с конической резьбой и коллекторы с соединением “евроконус” – это не одно и то же?

VadimS писал(а) :
Тогда у вас будет достаточно 3/4″ коллекторов на все случаи жизни, поскольку поток более или менее равномерно распределяется между ванной и туалетом. будете ли вы устанавливать водонагреватель?

Водонагревателя не будет, это новый дом, у нас воду отключают максимум на три дня, а прошлым летом, по-моему, вообще не отключали. А если я куплю коллектор 1″ вместо 3/4″, не будет ли хуже? Возможно, она сможет компенсировать давление на потребителей.

Andranik писал(а) :
Было бы полезно напомнить всем отвечающим в этой теме, как автор относится к тем, у кого она есть:

И вы не можете ни прибавить, ни отнять. Суровая правда жизни.

VadimS писал(а) :
Поэтому лучше всего скачать каталоги производителей, прочитать их рекомендации по применению, подробные технические характеристики, требования к условиям работы, физически посмотреть на продукцию и составить собственное мнение, потому что, в конце концов, люди чего-то не знают.

Вероятно, мне придется загрузить каталог FAR, чтобы сделать его более наглядным. Но я все равно обычно читаю каталоги производителей. Меня немного смущает коническая трубная резьба и соединение “евроконус”.

Внутренний диаметр коллектора должен быть в 3 раза больше диаметра подводящей трубы.
Площадь поперечного сечения коллектора не должна быть меньше суммы площадей поперечного сечения всех отходящих труб.

1) Под подающей трубой подразумевается водопроводный стояк или та часть трубы, которая подводит воду к коллектору? Даже если предположить, что рассматриваемая подводящая труба имеет размер 1/2″, получается, что сам коллектор должен быть больше 1″.
2) В этом случае, если из коллектора есть выходы 4 1/2″, сам коллектор должен быть 2″. Или, может быть, я что-то недопонимаю?

Не беспокойтесь о заголовке.

AcidGreen писал(а) :
Вы путаете резьбу трубного конуса и соединение “евроконус”.

AcidGreen писал(а) :
Я понимаю, что краны будут соединены с переходниками с помощью накидной гайки.

AcidGreen писал(а) :
две нити не могут быть соединены

AcidGreen писал(а) :
Я обычно делаю это так. каталоги производители читать.

Правда? Какие из них вы читали? Или лучше спросить “производители чего”?

Я думаю, что единственный подходящий ответ на все это – что угодно.

AcidGreen писал(а) :
Как я прочитал, если я не ошибаюсь, два потока не могут быть объединены, только во временных соединениях, когда, например. часть внутренней резьбы трубы отвалилась, и фитинг нельзя заменить немедленно, а требуется срочное соединение. Если я не ошибаюсь, это не просто не разрешено, это категорически не разрешено. Только в качестве экстренного варианта.

Где вы читали?
Трубчатая цилиндрическая резьба, G
Дюймовая резьба основана на BSW (британский стандарт Whitworth) и соответствует BSP (британская стандартная трубная резьба), с четырьмя шагами 28,19,14,11 ниток на дюйм. Угол профиля при вершине составляет 55°, а теоретическая высота профиля H=0,960491P.
Стандарты: ГОСТ 6357-81 – Основные стандарты взаимозаменяемости. Цилиндрическая трубная резьба. ISO R228, EN 10226, DIN 259, BS 2779, JIS B 0202.
Обозначение: буква G, числовое значение номинального диаметра трубы в дюймах (inches), класс точности среднего диаметра (A, B) и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/8″, класс точности А – обозначается как G1 1/8-A.
Обратите внимание, что номинальный размер резьбы соответствует пролету трубы в дюймах. Наружный диаметр трубы находится в определенной пропорции к этому размеру.

Коническая трубная резьба используется при соединении резьбы раструба с конической трубной резьбой, так как в этом случае не требуются прокладки.

Коническая трубная резьба, R

Коническая трубная резьба, используется в конических трубных резьбах, а также в комбинации наружной конической резьбы с внутренней цилиндрической резьбой, согласно ГОСТ 6357-81.
Дюймовая резьба с шагом 1:16 (угол наклона φ = 3°34’48”). Угол профиля при вершине 55°, теоретическая высота профиля H=0,960491P.
Стандарты: ГОСТ 6211-81 – Основные стандарты взаимозаменяемости. Конические трубные резьбы. ISO R7, DIN 2999, BS 21, JIS B 0203.
Условное обозначение: буква R для наружной резьбы и Rc для внутренней резьбы, числовое значение номинального диаметра резьбы в дюймах, буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4″ – обозначается как: R 1 1/4″.

Конические резьбы обеспечивают плотное соединение резьбовых деталей без необходимости применения специальных уплотнений. Использование конической резьбы позволяет значительно сократить время (относительный угол поворота винта и гайки) на завинчивание и отвинчивание, что часто имеет решающее значение для быстрых соединений. Резьбы используются для резьбовых соединений топливных, масляных, водяных и воздушных трубопроводов машин и станков. Чтобы конические резьбы можно было накатывать цилиндрическими, биссектриса угла профиля конической резьбы по ГОСТу перпендикулярна оси.

AcidGreen писал(а) :
Коллекторы с конической трубной резьбой

Где вы его видели?

AcidGreen писал(а) :
разве коллекторы с соединениями типа “евроконус” – это не одно и то же?

Нет. Посмотрите в каталогах. Евроконус поставляется только с резьбой 3.Коллекторы с конической трубной резьбой

Где вы его видели?
AcidGreen писал(а) :

разве коллекторы с соединениями типа “евроконус” – это не одно и то же?
Нет. Посмотрите в каталогах. Евроконус встречается только в резьбе 3/4″ и относится к конусообразной сопрягаемой части с прокладкой: . Существуют специальные фитинги для “евроконуса”. Часто используется в системах отопления, так как является более надежным, чем соединение с плоской прокладкой. (Не помню, где я это прочитал, но это связано с формой соединения).

AcidGreen писал(а) :

А если я куплю коллектор не 3/4″, а 1″, не будет ли хуже?
AcidGreen писал(а) :

Думаю, мне придется загрузить тот же каталог FAR, чтобы было понятнее.
Это тоже полезно. И это не только Фар. А еще лучше – убедитесь в этом сами в каком-нибудь магазине.

AcidGreen писал(а) :

Означает ли подающая труба водопроводный стояк или ту часть трубы, которая подводит воду к коллектору?
AcidGreen писал(а) :

Даже если считать, что вы имеете в виду подводящую трубу 1/2″, получается, что сам коллектор должен быть больше 1″.

Именно об этом думают коллеги из Valtec. 1″ более чем достаточно. Как правило, существуют сборные коллекторы от Far и других производителей, которые имеют поперечное сечение больше. Никто не мешает вам собрать тройники с коллектором не менее 2″.
AcidGreen писал(а) :

В данном случае, если из коллектора выходят 4 1/2″ выходы, то из самого коллектора должно выходить 2″.
Знаете ли вы, как рассчитать площадь и размер линии? Если вы измените диаметр в 2 раза, площадь увеличится в 4 раза. Так что 1 дюйм – в самый раз.

Посмотреть профиль

Личное сообщение

“В случае износа или частичного разрушения внутренней резьбы резьбового соединения, которое по какой-либо причине не может быть полностью заменено.
Коническая резьба с немного большим максимальным диаметром может обеспечить герметичное соединение на некоторое время.

Примечание: Этот метод используется только как временная полумера. Примером может служить срочная необходимость запуска отопительной системы в зимний период без размораживания. В первом случае соединение следует полностью заменить.

Они могут быть не правы, но вы получаете то, что получаете, за то, что получаете.
VadimS писал(а) :

Где вы видели такую?
Да, сэр, я ошибся, я принял коническую трубную резьбу за соединение “евроконус”.

VadimS писал(а) :

Нет. Проверьте каталоги. евроконус встречается только с резьбой 3/4″ и предполагает коническую часть, которая работает с прокладкой: . Существуют специальные фитинги для “евроконуса”. Часто используется в системах отопления, так как является более надежным, чем соединение с плоской прокладкой. (Не помню, где я это прочитал, но это связано с формой соединения).
VadimS писал(а) :

и это полезно. и не только Фар. но лучше самому убедиться в этом в каком-нибудь магазине.

VadimS писал(а) :

Так считают коллеги из Valtec. 1″ более чем достаточно. Вообще, существуют коллекторы Far и других производителей с большим сечением, но никто не запрещает вам собрать 2-дюймовый коллектор из тройников.
______________________________________________________________________

Есть ли другие рекомендации на этот счет? Не от сомнительной компании вроде Valtec, а от кого-то более серьезного и авторитетного. Потому что здесь у меня непосредственно после водяного стояка диаметром 3Поскольку здесь у меня непосредственно после водопроводного стояка диаметром 3/4″ (абсолютно одинаковые внешне) идет 1/2″ отвод, приваренный к стояку, не может ли быть так, что для начала работы коллектора с 1″ входом/выходом и 1/2″ отводами, его нужно довести до 1″ или хотя бы 3/4″ трубы, как диаметр стояка (или как там у Rehau эти диаметры более-менее соответствуют) или все же достаточно 1/2″ трубы. (около 16″ в диаметре в Рехау)? Я не нашел никаких рекомендаций FAR по этому поводу, кроме того, что на иллюстрациях подводящая труба к коллектору обычно всегда толще, чем трубы на коленах, не стояк, а подводящая труба.
VadimS писал(а) :
Знаем ли мы, как преобразовать площадь и линейные размеры? Если вы измените диаметр в 2 раза, площадь увеличится в 4 раза, так что 1″ – в самый раз.
Да, моя ошибка, все верно.

Из того, что я прочитал о коллекторах FAR, я пришел к выводу, что существует три типа коллекторов по типу соединения:
1) Метрическая резьба. Очень надежный способ соединения, как я понимаю, это тот же “евроконус”, только с другим типом нити. Отмечен символом MP. Вы можете найти их на веб-сайте FAR по адресу . Не подходит для труб Rehau Rautitan, так как для труб Rehau Rautitan не существует подходящего адаптера.
2) С подключением Eurokonus. Надежный способ подключения. Никаких особых отметок. Доступно на официальном сайте FAR по адресу . Не подходит для труб из сшитого полиэтилена Rehau Rautitan, так как нет подходящих адаптеров от труб питьевой воды Rehau Rautitan, а трубы отопления имеют размер только 3/4″.
3) С “плоским” соединением. Они имеют цилиндрическую трубную резьбу. Отмечен как TR. Доступно на официальном сайте FAR по адресу . Подходит для труб из сшитого полиэтилена Rehau Rautitan для соединения с ними с помощью адаптера с накидной гайкой (фитинга).

Коллекторы водоснабжения FAR далее подразделяются по своему назначению на:

1) Запорные коллекторы. С металлическим защитным колпачком, закрывающим шестигранник. Они не имеют клапана с ручкой. Для использования требуется шестигранный ключ. Как я понимаю, у них есть только два режима – открытый и закрытый. Для использования в жилых помещениях с водопроводом они крайне неудобны.

2) Запорные и балансировочные клапаны. С защитными пластиковыми крышками и белыми ручками клапанов со шкалой от 0 до 5,5 для точной настройки и балансировки клапанов. Они имеют на выходах резьбу Eurokonus или метрическую резьбу и поэтому не подходят.

3) Регулирующие клапаны. С зелеными ручками клапанов и двумя сменными дисками для идентификации трубопроводов для ГВС и ХВС, а также для указания, каким устройством управляет клапан. Полностью соответствует нормативным требованиям.

Я собираюсь монтировать коллекторы без коллекторного шкафа, прямо на стену, для этого, как я понимаю, он подходит, кажется, крепится прямо к стене на 6 винтах и поставляется в трех цветах отделки красный (якобы для ГВС), синий (якобы для ГВС), белый и также поставляется с парой разъемов, один верхний и один нижний. Еще здесь видел нечто подобное, оно металлическое и как мне кажется более надежное на нем, но кажется невозможно прикрепить к стене.

В общем, какие коллекторы брать, все по порядку. Теперь меня интересует диаметр трубы и лучший способ подключения к коллектору, это разъемное соединение с накидной гайкой или фиксированное соединение, и если это фиксированное соединение, то каким способом лучше подключаться к коллектору, внутренней или внешней резьбой? Или у них есть четко определенный вход и выход? И какая сборка лучше для подъема. В общем, я прошу совета у знающих людей о том, как это делается сейчас в лучших домах Европы и Филадельфии.
Слово коллектор в энциклопедическом смысле означает устройство для смешивания или распределения чего-либо.
Товары на рынке
В каталогах аксессуаров для коллекторных установок представлен большой выбор не только соединителей, но и аксессуаров для них.

Коллекторы без кранов стоят значительно дешевле. Они позволяют скомплектовать устройство, которое будет максимально соответствовать объекту. Этот вариант лучше, поскольку позволяет легко заменить только неисправный кран. В отличие от этого, цельная конструкция потребует полной замены.

Блоки с запорными клапанами значительно облегчают монтаж коллектора водоснабжения. Они упрощают монтаж устройства – нет необходимости устанавливать краны.

Принадлежности позволяют произвести любую настройку системы: клапаны, насосные группы, заглушки, вентили, кронштейны, фитинги, заделки, приводы, разъемы.
