Модульный контактор для чего он нужен

Модульный контактор управляет мощными нагрузками, которые нельзя подключать напрямую к автоматическим выключателям или кнопкам. Он работает как дистанционный переключатель, принимая сигнал от слаботочного устройства и замыкая силовые контакты для запуска двигателя, насоса или группы освещения.

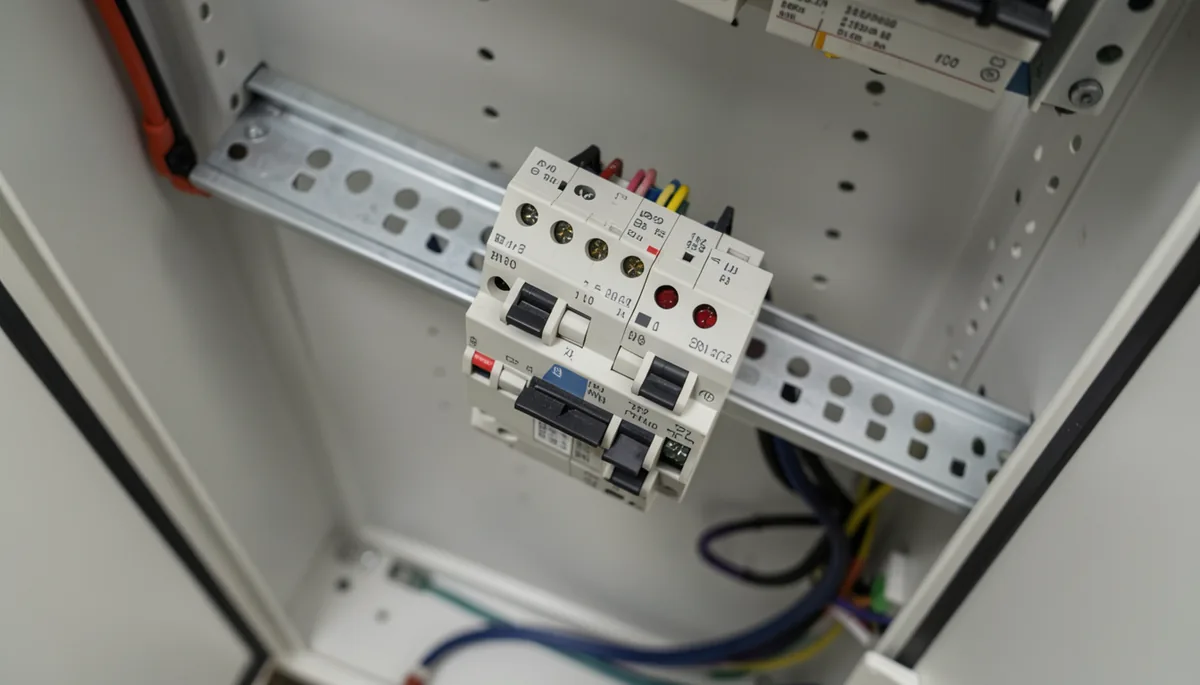

Что такое контактор в электрике

Контактор — это электромагнитное устройство для коммутации цепей. Внутри него стоит катушка, которая при подаче напряжения создает магнитное поле. Это поле притягивает подвижный якорь к сердечнику, и силовые контакты смыкаются. Когда ток на катушке пропадает, пружина возвращает контакты в исходное положение.

Главное отличие контактора от обычного выключателя заключается в способе управления. Выключателем вы управляете руками, физически нажимая на клавишу. Контактором управляет электрический сигнал. Это позволяет автоматизировать процессы: например, заставить насос в подвале включиться, когда датчик уровня воды в баке зафиксирует падение давления.

В отличие от пускателя, который часто используют для управления трехфазными двигателями в промышленности, контактор более компактен. Его задача — просто соединить или разорвать цепь по команде извне. Он не предназначен для защиты двигателя от перегрузки, для этого в щит ставят тепловое реле.

Зачем нужен модульный контактор в электрощите

В бытовых и коммерческих электрощитах место ограничено. Модульный контактор имеет стандартную ширину (обычно 18 мм), как у обычного автомата. Это позволяет устанавливать его в стандартный пластиковый бокс без расширения габаритов щита.

Основные сценарии использования:

• Управление освещением. Если вам нужно включать сразу 20 светильников в коридоре офиса, вы не потянете такой ток через один выключатель. Вы ставите контактор, а выключателем подаете всего пару миллиампер на его катушку.
• Автоматизация отопления. Контактор подключают к термостату. Термостат дает команду, контактор включает ТЭН или насос котла.
• Умный дом. Реле управления из системы умного дома (например, Zigbee или Wi-Fi) не рассчитано на пусковые токи мощных приборов. Контактор выступает посредником: «умное» реле управляет катушкой контактора, а тот уже берет на себя тяжелую работу по переключению тока.

Использование контактора защищает ваши кнопки и автоматику от преждевременного износа. Контакты внутри выключателя не обгорают от искр, потому что ток течет через массивные медные пластины силового устройства.

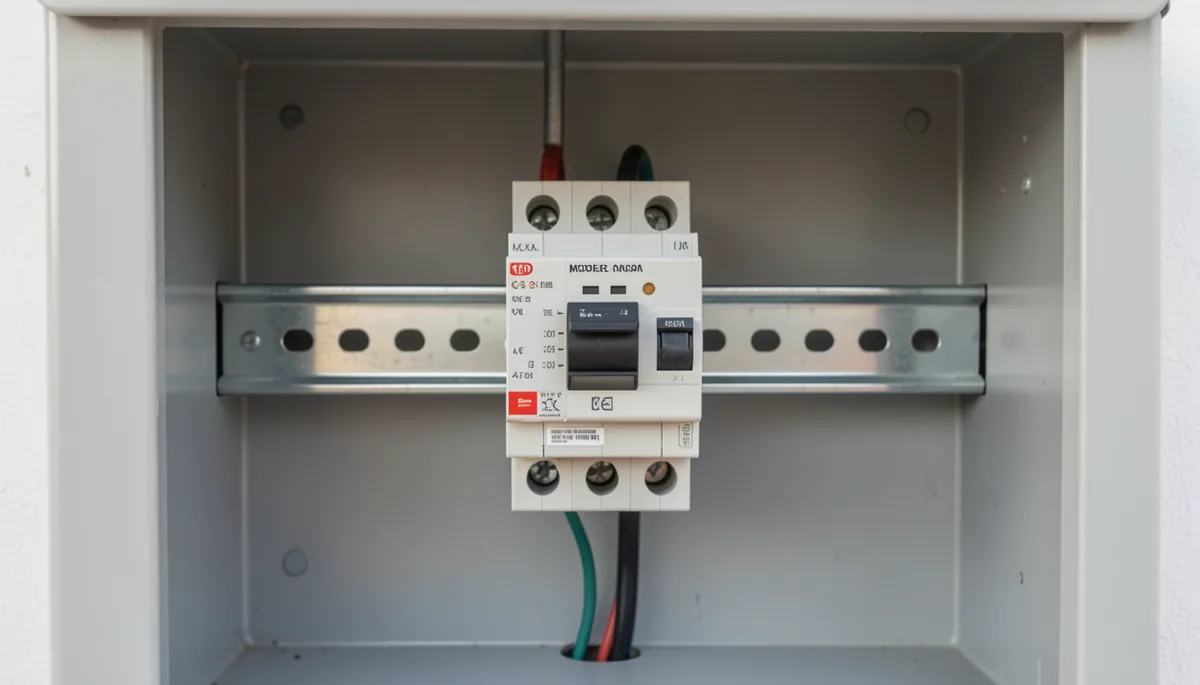

Конструктивные особенности и выбор на DIN-рейку

Когда говорят «контактор на DIN-рейку», имеют в виду устройство, чьи крепления соответствуют стандарту монтажа в щитах. Это упрощает сборку: вам не нужно сверлить отверстия или использовать клеммники, вы просто защелкиваете прибор на металлической планке.

При выборе смотрите на три параметра:

• Номинальный ток (Ie). Если нагрузка 25 Ампер, берите контактор на 32 Ампера. Запас в 20-30% обязателен, особенно если нагрузка индуктивная (двигатели, трансформаторы).
• Напряжение катушки. Бывают модели на 230В переменного тока (AC) или на 24В постоянного (DC). Если вы ошибетесь и подадите 230В на катушку, рассчитанную на 24В, она сгорит за доли секунды с характерным хлопком.
• Количество полюсов. Бывают однополюсные (1P), двухполюсные (2P) и трехполюсные (3P). Для однофазной сети дома чаще всего используют 1P или 2P модели.

Я сам однажды ошибся при сборке щита для системы полива. Купил контактор с катушкой на 230В AC, а контроллер выдавал 24В DC. В итоге катушка просто не сработала, и полив не включился. Проверяйте маркировку на боковой стороне корпуса: там всегда указано напряжение управления (Control Voltage).

Зачем нужен контактор в конкретных задачах

Рассмотрим пример с мощным бойлером. Если вы хотите управлять им через телефон, вам нужно промежуточное звено. Обычное реле в умной розетке имеет предел — например, 10 Ампер. Бойлер при нагреве может потреблять 16 Ампер. Реле расплавится через неделю. Вы ставите модульный контактор на 25 Ампер, подключаете его к умному реле, и система работает годами без перегрева контактов.

Еще один пример — управление группами светодиодных лент или прожекторов. При включении большого количества драйверов возникает пусковой ток, который в 5-10 раз превышает рабочий. Если этот ток пойдет через обычный выключатель, его контакты быстро «прикипят» друг к другу. Контактор спроектирован так, чтобы гасить эту дугу внутри своей камеры.

Если вы собираете щит для частного дома, закладывайте место под контакторы заранее. Даже если сейчас вы управляете светом вручную, через год захочется поставить датчики движения или автоматику по расписанию. Проще сразу купить контактор на 25А с катушкой 230В AC, чем потом переделывать всю проводку в щите.
