Монтажный инструмент для мебельных петель - Советы домашнему мастеру о ремонте и строительстве

Размер поставки: 1 шт.

Шаблоны и инструменты для позиционирования

RU-43, Позиционирующий инструмент для сборки мебельных опор, колесных опор.

Стандарт поставки: 1 шт.

Цена за 1 шт. : 396 .00

Стопор для втулки 5 мм (для вставки 16 мм), US-23

Ограничитель втулки 5 мм (для вставки 16 мм), US-23

Скорость доставки: 1 шт.

Цена за штуку. : 410 .00

PN-46, Рукоятка для монтажа всех видов направляющих.

Стандартный выпуск: 1 шт.

Стоимость за 1 шт. : 1 375 .00

UZ-47, Ручка для регулировки зазора при установке фасадов выдвижных ящиков. 2 шт. в комплекте.

UZ-47, Пазовая ручка для сборки фасадов выдвижных ящиков. 2 штуки/комплект.

Скорость доставки: 1 шт.

Стоимость за 1 шт. : 215 .00

Стопор для 7 мм гильзы (для 16 мм вставки), US-26

Стопор ступицы 7 мм (для вставки 16 мм), US-26

Скорость доставки: 1 шт.

Цена за 1 шт. : 410 .00

PS-36, пылесборный мешок для перфоратора

PS-36, пылесборный мешок для молотка

Скорость выпуска: 1 шт.

Стоимость одного комбо. : 1 045 .00

MK-03 мебельная кабельная система “32” диаметр гильзы 5 мм

Размер поставки: 1 шт.

Цена за 1 шт. : 1 650 .00

Укороченная мебельная проволока системы “32”, диаметр гильзы 5 мм, МК-12

Стандарт поставки: 1 шт.

Цена за 1 шт. : 935 .00

Шаблон для разметки отверстий под мебельные ручки – кнопки и ручки – цанги (96,128,160,192мм), МШ-22

Шаблон для разметки отверстий под мебельные ручки-кнопки и ручки-колонки (96,128,160,192 мм ), MSH-22

Стандарт поставки: 1 шт.

Цена за 1 шт. : 1 056 .00

Мебельный дюбель “малый квадрат” системы “32” диаметр втулки 7 мм, МК-17

Мебельная петля “малый угол” система “32” диаметр втулки 7 мм, МК-17

Количество петель зависит от размера двери. Фрезы выбираются в зависимости от материала, из которого изготовлен фасад. Для крепления рекомендуется использовать усиленные саморезы. Снижается риск повреждения арматуры во время использования.

Особенности рисования

Вы можете сделать шаблон самостоятельно, если у вас есть чертеж будущей конструкции. Чтобы составить эскиз, необходимо знать, из каких элементов состоит шаблон.

Детали конструкции шаблона:

База. Здесь расположены отверстия для сверления. Эта часть конструкции шаблона мебельной петли имеет решающее значение.
Держатель. Функция компонента включает ограничение. Эта деталь крепится к дверному полотну, что позволяет избежать смещения и деформации.
Соединительные детали. Эти детали позволяют подогнать шаблон под конкретные размеры дверных петель. Количество соединительных деталей зависит от сложности конструкции и возложенных на нее функций. Примитивный шаблон имеет только 3 такие части.

Количество необходимого материала можно определить, определив точные размеры шаблона. Можно создать и более сложную конструкцию. К функциональности шаблона можно добавить монтаж дверных замков.

Более экономичный благодаря упаковке!
Цена за упаковку из 6 штук: 5 730 р.
Цена за штуку: 955 р. 955 р.

Шаблоны мебели

Больше денег благодаря упаковке!
Цена за 6 упаковок..: 1 212 р.
Цена за штуку: 202 р. 230 р.

Дороже с каждым пакетом!
Цена за упаковку из 8 штук..: 2 816 р.
Цена за штуку: 352 р. 400 р.

Более экономичный после упаковки!
Цена за упаковку из 6 штук: 1 320 р.
Цена за штуку: 220 р. 250 р.

Дороже за доставку!
Цена за упаковку из 6 штук..: 5 730 р.
Цена за штуку: 955 р. 955 р.

Больше денег за пакет!
Цена за упаковку из 6 штук: 5 730 р.
Цена за штуку: 955 р. 955 р.

Дороже за доставку!
Цена за упаковку из 6 штук..: 5 730 р.
Цена за штуку: 955 р. 955 р.

Дороже за доставку!
Цена за упаковку из 6 штук..: 4 284 р.
Цена за штуку: 714 р. 772 р.

Дороже за доставку!
Цена за упаковку из 6 штук..: 4 566 р.
Цена за штуку: 761 р. 839 р.

Заказывайте онлайн с доставкой по России: товары с пометкой Plus доступны с экспресс-доставкой и расширенной политикой возврата.

Инструмент для сборки мебельных петель

Сравнивайте цены, читайте реальные отзывы покупателей и узнавайте технические характеристики перед покупкой.

Заказывайте онлайн с доставкой по России: товары с пометкой Plus доступны с экспресс-доставкой и улучшенной политикой возврата.

На Aliexpress мебель проводник всегда представлена в широком ассортименте: на сайте представлены как проверенные мировые бренды, так и перспективные молодые.

Мебельный шаблон предназначен для быстрого и точного …

сверлильная оснастка / шаблон / сверлильный инструмент

Приспособление предназначено для точной и безошибочной установки дверных замков, ручек и засовов.

Приспособление “Standart” для врезных замков, ручек и дверных ручек предназначено для точного …

Сменные фрезы: 16, 18, 20, 22, 24, 25, 28, 30 ммУстановочный кондуктор для врезки дверных замков, ручек,…

Кондуктор (мебельный шаблон) Многоцелевой универсальный фуганок Fengsen 08400 предназначен для …

Кондуктор (мебельный шаблон) Многофункциональная универсальная столярная направляющая YOMO предназначена для крепления к мебели …

Многофункциональная универсальная столярная направляющая Mokin (мебельная оснастка) предназначена для крепления к мебели.

Для крепления к краю шурупа используется настенная направляющая с торцевым зажимом.

Сверло для “диагонального винта” – 9 ммВ комплект входят: сверло, предохранительное кольцо, шестигранная головка, шестигранный ключ и торцевой …

Редуктор для быстрой и точной установки петель и сверлильной оснастки.

Новый многоцелевой универсальный столярный шаблон (мебельный шаблон) предназначен для быстрой и точной установки петель и …

Он сочетает в себе два предыдущих устройства с точки зрения функциональности, так как может быть адаптирован к различным диаметрам сверл, а линейка позволяет установить любое расстояние и расстояние между краями. Его можно использовать как для торцевого, так и для концевого сверления.

Шаблон для разметки и сверления отверстий под винтовые крепления

Применяется для всех типов мебели из ламинированной ДСП и для начальной ручной формовки. Мебельная направляющая представляет собой линейку с отверстиями 5-8 мм для разметки фронтов элементов (боковин) под зенкование шурупов. Расстояние может быть установлено даже от края (50, 70, 100 мм) или в системе 32.

Мы готовы сопровождать вас на протяжении всей процедуры покупки – от первичной консультации до замены товара в случае обнаружения дефектов.

Качество наших мебельных шаблонов и устройств является нашим приоритетом.

Для производства маркировочных устройств используется нержавеющая сталь. Он обладает превосходными техническими свойствами:

устойчивы к любым условиям;
прочный;
хорошо переносит высокие температуры;
экологически чистый.

Этот же материал используется в сочетании с деревом в качестве проводников. Это обеспечивает очень долгий срок службы при интенсивном использовании в качестве основания для бура.

Все продукты в нашем каталоге были протестированы в идентичных реальных условиях. Качество подтверждено сертификатом соответствия российским стандартам на специализированную калибровочную продукцию.

Если говорить о преимуществах, то стоимость шаблонов гораздо доступнее профессионального оборудования с аналогичными задачами, а вероятность поломки в несколько раз ниже. Они не зависят от автоматики, которая может дать сбой или отключиться при отключении электроэнергии. Они готовы к использованию сразу после покупки.

Спектр применения этих кабелей очень широк. Они используются не только для сверления отверстий под разными углами для последующей установки мебельной фурнитуры, но и для установки алюминиевых фасадов. Благодаря разнообразию проволоки процесс резки различных изделий значительно упрощается и становится более автоматизированным. Они используются не только в мебельном производстве, но и для маркировки и монтажа дверных замков, а также для крепления ручек для пальцев. Возможности их применения можно проиллюстрировать на примере накладного трафарета для стандартных петель.

Критерии отбора

При выборе рычага следует руководствоваться своим опытом и потребностями. Таким образом, Для новичков, решивших сделать мебель для себя или открыть небольшое производство, рекомендуется приобрести шаблон с полной разметкой для сборки петель.

Опытные мастера, работающие на крупных производствах, где изготавливается не только стандартная, но и нестандартная мебель, должны искать кабели универсального типа. С его помощью можно не только правильно установить петли на крылья изделия, но и выполнить другие работы, требующие сверления.

Для разметки рельсовых креплений можно использовать обычные мебельные квадраты, которые также являются универсальным приспособлением для разметки отверстий под винты, полки и эксцентриковые штифты на лицевой стороне заготовок.

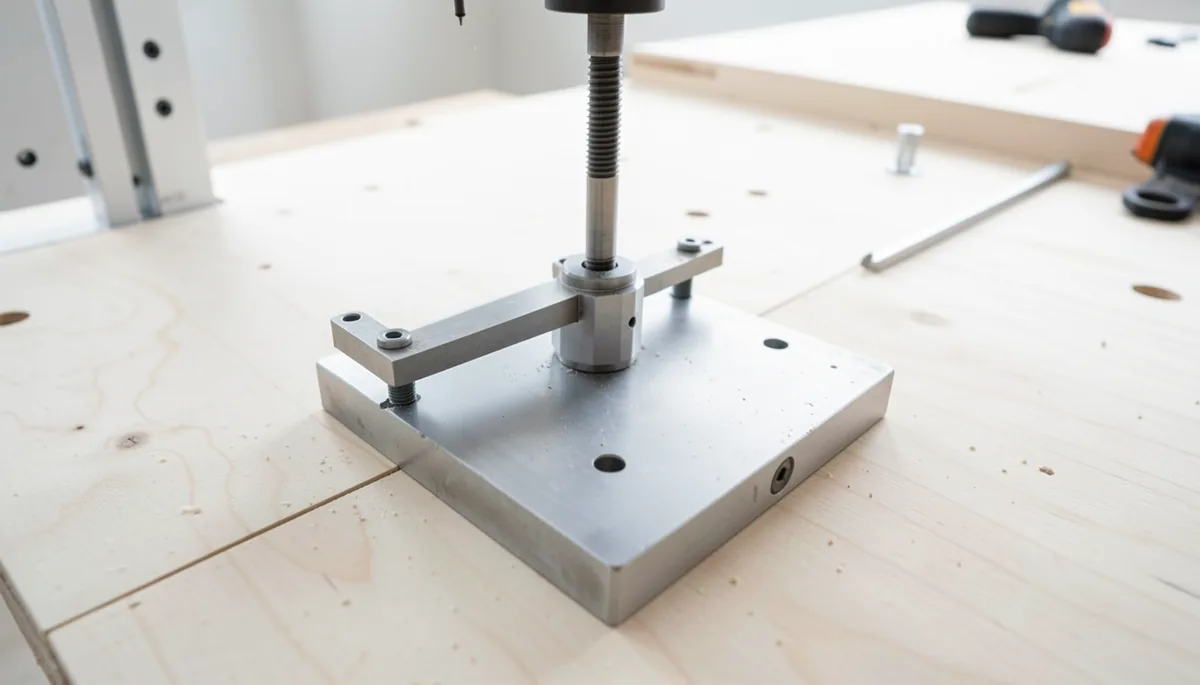

Мебельные шаблоны и фурнитурная оснастка

Для установки фурнитурных стояков и ящиков, а также четырехшарнирных мебельных петель, ручек и другой фурнитуры также применяется принцип System 32, с первоначальным углублением на 37 мм до переднего края кромки, с последующим креплением шурупами через каждые 32 мм.

Разметка для монтажных рукояток

Каждая ручка может быть установлена в одно отверстие (кноб) или в два отверстия, которые расположены через каждые 32 мм. Направляющие для установки мебели позволяют быстро разметить отверстия для ручек с заранее выбранным расстоянием на одной или обеих сторонах фасада (если ручка должна быть установлена в углу).

Следует обратить внимание на оформление ручки. Часто бывает так, что ручка устанавливается на стандартное основание 96 или 128 мм, но занимает значительно больше места из-за выступающих декоративных элементов.

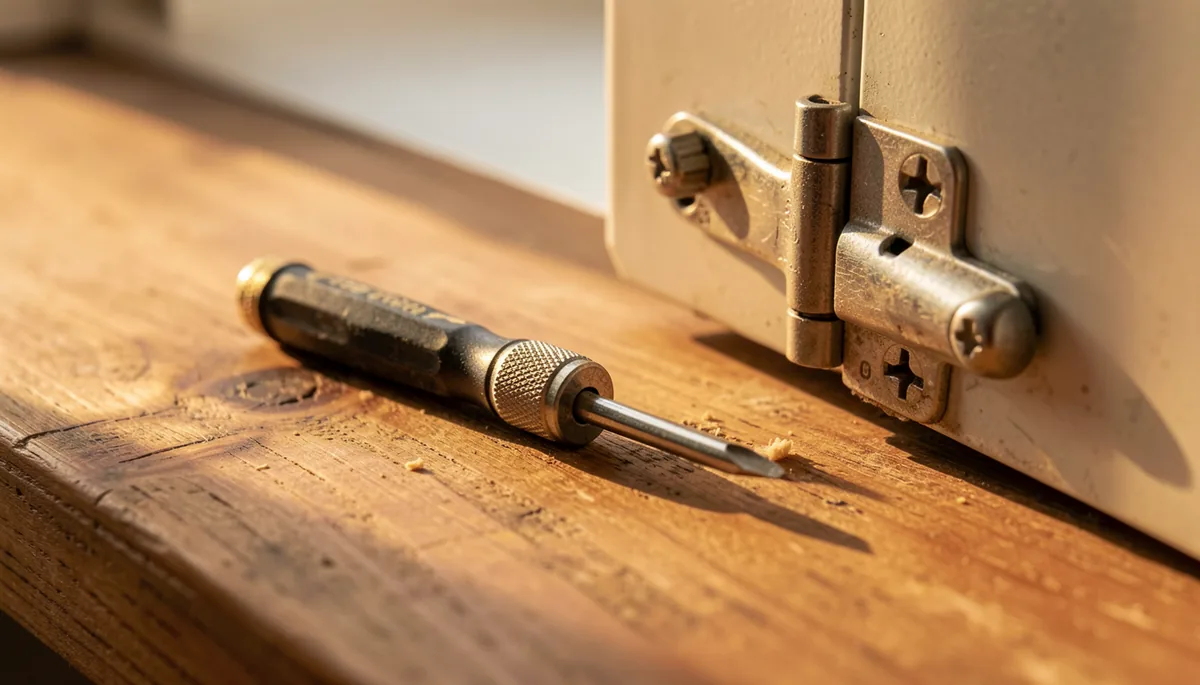

Маркировка для монтажа мебельных петель

Независимо от типа мебельной петли, схема крепления ее рычага к боковой стенке шкафа и крепления чашки к передней стенке будет абсолютно одинаковой. Исключение составляют, пожалуй, только специальные петли для толстых фасадов, что вполне объяснимо. Для всех остальных закрытых, полузакрытых, утопленных, угловых и других мебельных петель можно использовать стандартный мебельный шаблон. Обычно существует дополнительная маркировка для внутренних петель, которые устанавливаются глубже на шкаф, с учетом толщины фасада.

Шаблон мебельной петли для разметки фурнитуры должен быть изготовлен с учетом толщины кромок. Однако стандартный 2 мм регулировочный люфт петель позволяет при необходимости прижать переднюю панель к шкафу или отодвинуть ее назад.

При внедрении системы push-to-close следует обратить внимание на один важный момент: При установке push-to-close на фасаде необходимо учитывать технологический зазор 3-5 мм между шкафом и фасадом. Так активируется механизм открытия толкателя. В результате петли не нужно устанавливать так глубоко при разметке фурнитуры мебельным метчиком.

Я советую вам всегда учитывать особенности механизмов фурнитуры по всем фронтам мебельного ассортимента. Например, при комбинировании петлевых и выдвижных компонентов нажимное отверстие в ящиках обычно устанавливается с зазором 4 мм, как рекомендует производитель.

Это означает, что мебельные петли на навесных фасадах также должны быть установлены с зазором 4 мм, чтобы обеспечить выравнивание всех дверей заподлицо.

Маркировка направляющих выдвижных ящиков

Благодаря вышеупомянутой особенности направляющих с нажимной тягой, стандартное конструктивное решение для System 32 одинаково практически для всех направляющих для выдвижных ящиков. Линейки для мебельных ящиков могут быть реверсивными, но чаще всего они поставляются в виде набора из двух линеек для левой и правой сторон или в виде одной двусторонней линейки.

Для разметки креплений рельсов можно использовать обычные мебельные квадраты, которые также являются универсальным приспособлением для разметки отверстий под винты, кронштейны для полок и эксцентриковые скобы на лицевой стороне заготовок.

Сверлильная оснастка с шаблоном для сверления

Hettich, Blum и другие производители мебельной фурнитуры предлагают ряд универсальных сверлильных станков. Они похожи на линейку, по которой вы передвигаете провода, необходимые для работы, чтобы отметить их.

Измеряя высоту заготовки, нет необходимости вручную измерять положение направляющих, петель и домкратов вдоль сторон.

Шаблоны также можно приобрести по мере необходимости. Например, для установки специальных выдвижных систем, таких как тандем-бокс, леграбокс и т.д.

Другие мебельные ручки и шаблоны в соответствии с системой 32

Мебельные направляющие также используются для сборки дверей-купе из алюминиевых и сверленых стальных профилей. А также для складных дверей и различных подъемных и выдвижных механизмов.

На рынке также имеются различные направляющие для крепления минификсаторов, дюбелей, шурупов с угловыми концами, “косых шурупов” и т.д.

Но они вряд ли оправдают свою стоимость при изготовлении мебели для себя своими руками. Поэтому рассмотрите возможность приобретения этого устройства, если есть острая необходимость упростить и автоматизировать операции маркировки отдельных деталей для крепежа и сборки метизов.
