Многие люди не могут найти разницу и понять, что у них есть, а что нет! )
Краткое введение в крестовые отвертки – PZ и PH + PZ/FL
Все знают крестовую отвертку, многие знают, что они бывают разных размеров, и если повернуть большую отвертку маленькой, то она сломается и винт не выйдет, а если повернуть маленькую отвертку большой, то она сломает винт.
Но не все знают, что существует 2 типа крестовых отверток:
— Phillips (сокращенно PH)
— Pozidriv (сокращенно PZ)
Phillips – Крестообразная отвертка, очень старый стандарт, постепенно заменяется более новой Pozidriv – Она имеет дополнительную насечку и измененный угол наклона (кончик отвертки) и шлица (углубление в винте, в которое входит кончик отвертки), поэтому отвертка подходит к винту гораздо лучше, чем старый вариант Philips.
Многие люди не видят разницы, поэтому вкручивают то, что нужно! )
Конечно, вы можете сделать это, но в винтах и болтах PH отвертка PZ (а также PH винт PZ SCREWDRIVER из-за разных углов хвостовика и пазов) садится неравномерно, повышается риск ослабления, наконечники (биты) быстрее изнашиваются – качество и скорость работы снижаются из-за использования неправильного инструмента.
Легко почувствовать, насколько сильно жало PZ плотнее сгибается в пазу PZчем в PH (и наоборот).
Поэтому, конечно, рекомендуется использовать подходящий инструмент.
Различие между винтами и болтами PH z PZ очень легко различимы – в PZ Крест имеет дополнительную насечку, в то время как PH зазубрины в PH:
Отвертки и биты отличить еще проще – помимо очевидной разницы во внешнем виде, они всегда имеют маркировку PZ или PH ..
В данном примере отвертки и биты имеют размер “1”.
Отвертки всегда маркируются с указанием типа и размера: в данном случае PZ1x80 мм означает, что это отвертка Pozidriv размера “1” (1 и 2 – наиболее распространенные размеры в домашних условиях), длина рабочей части отвертки – 80 миллиметров (выпускаются короткие и длинные отвертки).
Также на этих отвертках есть наглядный рисунок, который поможет мастеру выбрать нужную отвертку:
Винты и шурупы PZ Отвертки PZ, а PH – отвёртки PH! ))
Существует также стандарт естественного происхождения PZ/FL – специально для электриков.
Это гибрид отвертки Pozidriv (PZ) и обычной прямой отверткой (FL – плоский).
На винтах нулевых шин и автоматики всегда есть насечка, как бы для установки прямой отвертки.
Он как раз подходит для таких отверток.
Наконечник отвертки действует как PZ и обычная отвертка одновременно:
Я всегда покупал станки хорошего качества и отлично затягивал их обычной PZ, но я часто покупал более дешевые стержни (они якобы PZ, но жало не сидит в них идеально), поэтому я затягивал их обычной отверткой – с PZ/FL в этом нет необходимости.
Биты для крестообразной отвертки из Олово(нитрит титана),
Типы бит для отверток. Что и куда прикручивать
Все изображения в статье являются кликабельными – нажмите на изображение, чтобы увидеть более подробную информацию.
Биты для отверток и адаптер
Каждый, кто занимается строительством, ремонтом и хотя бы раз держал в руках отвертку, знает, что саморезы – это довольно трудоемкое занятие, требующее времени и усилий, а если их тысячи… Без отвертки и бит вам просто не обойтись. Бит– Специальная бита, которую можно использовать для затягивания и ослабления винтов, гаек и болтов. Существует множество типов бит, и для каждого типа крепежа существует своя бита. Давайте рассмотрим их более подробно.
Набор бит из легированной стали с Aliexpress
Кстати, вы можете приобрести этот набор (на фото) – по этой ссылке.
В отзывах люди пишут, что биты действительно прочные, а адаптер имеет сильный магнит. За такую цену (400 рублей) этот набор достоин внимания.
Поперечная перекладина
Он имеет обозначение ph (сокращение от Philips). Существует несколько размеров, от #0 до #4. Чем больше номер, тем больше крестовина, и соответственно, тем больший винт для нее предназначен.
Биты Phillips ph
Первый крест подходит только для винтов диаметром от 2,5 до 3 мм. Крест номер 2 является самым распространенным и подходит для черных саморезов в металле, дереве и оцинкованных саморезов с шайбой. Это наиболее распространенные типы, используемые в строительстве, ремонте и быту. Крестовина №3 и №4 используется довольно редко, в основном для ремонта крупных объектов, автомобилей.
Есть перекрестные биты с Олово(нитрит титана),
Сверло Bosch для поперечной резки № 2 с оловянным покрытием
Bosch производит их с повышенной износостойкостью, которую можно легко определить по желтому покрытию.
Длина также варьируется, от коротких 25 мм до 150 мм, в зависимости от характера работы и формы обрабатываемой детали. Если вам нужны более длинные биты, вам понадобится удлинитель, который может быть длиной до 300 мм и имеет гибкую конструкцию, облегчающую работу в труднодоступных местах.
Биты с маркировкой PZ
Для использования с желтыми (с желтой полосой) самонарезающими винтами, также доступны в белом цвете. Также доступны в нескольких размерах. № 0 используется для винтов диаметром 2,5 мм, № 2 – для винтов 3,5-4 мм и № 3 – для винтов более 4 мм. Это же сверло можно использовать и для анкерных рамных болтов.
В отличие от Ph, Pz имеет дополнительную насечку и также выглядит как крест. Если у вас нет под рукой Pz, а вам нужно вбить желтый саморез, вы можете использовать обычный крестообразный шлиц.
Шестигранные биты
Используется для забивания винтов с внутренним шестигранником. Например, при сборке мебели вам понадобится шестигранная бита 4 мм, которая подходит для отвертки (мебельной отвертки). Процесс сборки заметно быстрее, чем сборка вручную.
Сверла для гаек, болтов
Биты для мультиинструмента с внутренним шестигранником.
Для крепежа с внешним шестигранником. Самая распространенная бита имеет размер 8 мм и подходит для кровельных саморезов диаметром 4,8 мм. Для саморезов 6,3 мм вам понадобится сверло 10 мм. Вам понадобится достаточно мощная отвертка, так как диаметр винта немаленький. (Информация о том, как выбрать подходящую отвертку).
Размеры варьируются от 6 мм до 13 мм. Он магнитный, он простой, с магнитом конечно работать удобнее, винт не выпадает, их стоимость выше примерно в 1,5 раза по сравнению с обычными.
Звездные биты(обозначены буквой T – отверстие Torx).
Такие биты используются в бытовой технике, автомобилях. Диапазон размеров – от T8 до T40. Есть, конечно, T5, T6, T7, они используются для ремонта мобильных телефонов и продаются только в виде отдельных отверток или в наборах. Они очень тонкие и их нельзя повернуть отверткой, нужна осторожность и точность, поэтому только вручную.
Обратите внимание, что звездочки могут иметь внутреннее отверстие, но встречаются и без него, на что стоит обратить внимание при покупке.
Щелевое сверло(плоский)
Шлицевое сверло (плоское)
Для использования с винтами, болтами и шурупами. Существует несколько размеров, измеряемых по ширине наконечника в миллиметрах.
Существуют также комбинированные битыСверла этого типа имеют, например, крест с одной стороны и плоскую (шлиц) с другой.
Существуют также очень специфические биты, такие как двойной штифткоторый выглядит как плоская деталь, но имеет прорезь посередине.
Треугольные биты(Трехгранное сверло, которое выглядит как крестовая головка, но имеет три поверхности.
Torq-set
Это долото имеет ту же форму, что и крестообразное долото, но края не совсем крестообразные. Эти биты используются очень редко, вряд ли они понадобятся вам для бытовых целей, скорее для ремонта бытовой техники и бытовой электроники.
Всегда Всегда выбирайте правильное сверло для работы.чтобы он плотно сидел в винте, что продлит срок его службы.
Сверла для гипсокартона. Этот имеет специальный ограничитель, когда винт достигает ограничителя, ограничитель не дает ему пройти дальше, это позволяет не портить внешний вид картона, экономя ваше время.
Форсунки также различаться по качествуХорошая идея – обратить внимание на компанию “Whirl Power”. (на первом фото), с его низкой ценой, кросс №2 для 50мм, например, стоит всего 20-25руб, качественных конкурентов в этом ценовом диапазоне трудно найти. Их можно легко отличить от остального ассортимента по бирюзовой наклейке.
Bosch также производит хорошие биты, приблизительная цена Phillips Ph №2 – 40 руб. (Текущая цена на 2012 год).
Дешевые биты типа “Stayer”, судя по отзывам, работают не очень хорошо, они сделаны из довольно мягкой стали и не прослужат долго.
Если вы используете несколько бит одновременно и постоянно их меняете, не лишним будет использовать адаптер для бит – специальное устройство, позволяющее менять биту, не откручивая рукоятку отвертки.
На самом деле, если вам нужно закрутить винты, но отвертки нет под рукой или вообще нет в хозяйстве, вполне допустимо использовать дрель. Некоторая сноровка, конечно, требуется, потому что нет трения и ручка не перестанет крутиться, когда винт полностью закручен, нужно работать медленно, очень аккуратно владея кнопкой пуска, иначе можно закрутить не только биту, но и винт.
Самые известные произведения:
Электрические и ручные инструменты
Наиболее распространенными инструментами для работы с битами являются шуруповерты, однако электродрели используются несколько реже. Однако иногда приходится иметь дело с труднодоступными местами, куда невозможно добраться с помощью электроинструментов, или со сборкой, где быстрое точение противопоказано. В таких случаях на помощь приходят старые добрые отвертки с хвостовиком для бит.
Совет. Для завинчивания небольших саморезов в цветных металлах обычно требуется бита для отвертки pH2, реже – бита для шуруповерта pH2. Если для этой цели используется отвертка, то лучше всего зажимать наконечник непосредственно в патроне, без штифта, так как последний всегда имеет мелкий снос, который может зализать шлицы головки. Для этой цели также подойдет обычная отвертка.
В наши дни крепежные элементы типа “звезда” можно встретить повсюду, от ноутбуков до автомобилей. Существует несколько различных стандартов, но наиболее распространенным является стандартный Torx (звездообразное углубление с шестью лучами) и его “антивандальная” версия Torx Security (в центре шлица имеется небольшой выступающий штифт, для работы с таким крепежом требуется сверло с достаточно большим отверстием).
Направляющая для бит и торцевых головок. Маркировка всех торцевых головок и насадок
Отдельные наборы инструментов содержат более сотни различных бит и торцевых головок. Но сколько из них вы можете использовать дома или в мастерской? Некоторые биты и розетки совершенно не похожи на те, которыми вы пользуетесь дома или на строительной площадке, поскольку они предназначены для конкретных отраслей, таких как мебельная промышленность, специализированный ремонт автомобилей или ремонт бытовой техники. В этом руководстве мы расскажем о том, какие существуют биты и торцевые головки, чтобы вы могли понять, что стоит купить, а какие биты вам никогда в жизни не понадобятся.
Биты с прямым пазом (SL)
Прямой шлиц (SL) – это прямое углубление для плоской отвертки. Он похож на шлиц в головке винта или отвертки. Особенностью шлица является малая площадь контакта между инструментом и крепежом (при вращении биты или отвертки ее края соприкасаются с внутренней поверхностью шлица только в двух точках). Поэтому SL (или Slot) совершенно не подходит для затягивания крепежа с высоким крутящим моментом. Несмотря на свою простоту и универсальность, в наши дни он используется все реже и реже (в основном для задач с низким крутящим моментом).
Шлицевые биты можно найти почти в каждом наборе сменных бит, включая самые дешевые. Они маркируются буквами SL и цифрой, обозначающей ширину лезвия в миллиметрах. В повседневной жизни полезно иметь хотя бы две или три биты из диапазона SL4 – SL8 (маленькие и большие плоские отвертки обычно нужны только профессионалам).
Биты для крестовой отвертки (PH, PZ)
Отвертки с крестообразной головкой и связанные с ними отвертки существуют с 1930-х годов, когда спецификация винтов с плоской головкой стала неудовлетворительной для машиностроительной промышленности. Крестообразный шлиц в “головке” винта или самореза позволяет точно центрировать инструмент, а четыре точки контакта между крестообразной отверткой или битой и внутренней поверхностью шлица обеспечивают лучшую передачу крутящего момента. В результате крепеж с прорезью под головку Phillips можно затягивать со значительно большим усилием, не опасаясь, что головка “соскользнет” или повредит инструмент.
Существует около десятка разновидностей Phillips, но на практике используются только две: Phillips (PH) и Pozidriv (PZ).
Phillips PH был разработан специально для пневматических и электрических отверток. Он выглядит как поперечный паз с небольшим усилением посередине. Подходящие биты и отвертки маркируются буквами PH и цифрами, обозначающими размер: 0000, 000, 00, 0, 1, 2, 3 и 4. В наборы обычно входят биты размеров от PH1 до PH3; остальные нужны только для более специализированных задач.
Поперечный паз PZ визуально отличается от PH. На поверхности головки Pozidriv видны дополнительные “усики”, а на наконечниках PZ – соответствующие “ребра”. Эти дополнительные элементы позволяют передавать еще более высокие крутящие моменты, чем в случае с муфтой PH. Отвертки и биты этого типа маркируются буквами PZ и цифровым обозначением размера от 0 до 5: От 0 до 5. Наиболее полезной в хозяйстве является бита PZ2 (почти все винты Pozidriv, встречающиеся в доме или на стройке, имеют этот размер).
Вопреки тому, что вы можете подумать, кросс-биты разных стандартов не являются полностью взаимозаменяемыми. Причина в том, что грани торцевой головки Phillips слегка наклонены, в то время как внутренние грани стандартной торцевой головки Phillips Pozidriv расположены вертикально. Из-за этой особенности сверла PH имеют тенденцию выскакивать из паза при высоком крутящем моменте, тогда как сверла PZ лишены этого недостатка. По этой причине, хотя биты PH можно использовать для закручивания винтов PZ (и не наоборот), лучше использовать правильный инструмент для каждого типа винтов.
Квадратные и шестигранные биты (SQ, Hex)
Биты Square и Hex появились как альтернатива Phillips, когда возникла необходимость увеличить крутящий момент при затягивании винтов без увеличения размера их головок.
Биты Robertson SQ (Square) имеют наконечник квадратной формы. Они обозначены цифрой, указывающей на их размер (от 0 до 4). Саморезы и болты с квадратными головками встречаются нечасто, но вам могут понадобиться биты SQ, если вы занимаетесь ремонтом автомобилей (особенно канадского производства) или плотницким делом. Наиболее полезными размерами квадратных бит являются SQ2 и SQ3.
Шестигранные биты (Hexagon, Allen) Шестигранные биты имеют шестигранную форму рабочей части. Подходящий крепеж очень широко используется, особенно в мебельной промышленности. Даже обычные пластиковые окна можно регулировать с помощью шестигранных бит (но обычно для этого используются специальные гаечные ключи удлиненной формы). Сверла этого типа маркируются буквой H и цифрой, указывающей на размер (расстояние между противоположными поверхностями). В повседневном использовании наиболее полезными и популярными являются размеры от H3 до H6. Существуют также “антивандальные” биты HH (Hex Hole, Hex Tamper Resistant или Hex Tamper Proof) с отверстием в центре.
Многозубые биты (T, TX, TH).
Фасонные резцы и инструменты существуют уже более 50 лет, с тех пор как на конвейерах по сборке автомобилей появились сложные машины и роботы. Шестигранная форма звезды значительно увеличивает площадь контакта между долотом и шлицем. Это позволяет затягивать крепеж с очень высоким крутящим моментом, не повреждая головку или рабочие кромки инструмента. Практически отсутствует тенденция к выскальзыванию биты из гнезда, поэтому отвертку или драйвер не нужно поджимать в осевом направлении во время работы.
В наши дни крепежные элементы типа “звезда” можно встретить везде – от ноутбуков до автомобилей. Существует несколько различных стандартов, но наиболее распространенными являются обычная бита Torx (звездообразное углубление с шестью лучами) и ее “антивандальная” версия Torx Security (ровно посередине прорези находится небольшой выступающий штифт; для работы с этим крепежом нужна бита с отверстием соответствующего размера).
Биты Torx обозначаются буквой T (или TX в случае некоторых производителей) и номером, размер которого варьируется от T1 до T100. Наиболее распространенные размеры: T10, T15, T20, T25 и T30. Меньшие биты (T2 – T4) нужны только тем, кто ремонтирует компьютеры и бытовую электронику. Биты Torx Security (они также могут называться Torx Hole или Torx Tamper Resistant) имеют маркировку TH (иногда TR), и их размерный ряд полностью идентичен битам Torx. Инструмент Torx Security можно использовать для работы с крепежом Torx (но не наоборот).
Биты для оборудования Apple (P)
Отвертки и биты для закручивания и откручивания винтов в форме пятиконечной звезды с закругленными краями стали популярны чуть более 10 лет назад благодаря компании Apple. Именно тогда “антивандальные” винты Pentalobe были впервые использованы для сборки MacBook, iPhone и iPod. Производители инструментов немедленно начали выпускать отвертки и биты, соответствующие этому редкому стандарту, и теперь можно легко купить биты для разборки продукции Apple.
В каталогах инструментов сверла Pentalobe обозначаются буквой P и цифрой, указывающей на размер. Тем, кто занимается ремонтом электроники, могут понадобиться инструменты размеров от P1 до P6. Обратите внимание, что некоторые производители битов используют другое обозначение (TS или PL), и диапазон размеров этих битов не совпадает с диапазоном Apple (например, P2 – TS1, а P5 – TS4). Также не следует путать биты Pentalobe с пятисторонними битами Torx, так как это совершенно разные стандарты и не совместимы друг с другом.
Редкие и особенные экземпляры
Помимо бит и торцевых головок для обычных шлицев, головок Phillips и звездообразных шлицев, существует также множество специальных бит, которые можно использовать для необычных задач завинчивания и отвинчивания.
Сплайновые сверла имеют рабочую часть в форме двенадцатиконечной звезды с углами в 60 градусов на концах каждого стержня. Такая конструкция позволяет передавать очень высокие крутящие моменты. По этой причине 12-ленточные “звездочки” используются там, где требуется максимально возможный момент затяжки (например, в автомобильной промышленности при сборке двигателя). Обозначение биты Spline указывает на размер крепежа, для которого она предназначена (от M5 до M20). Двойные шестиугольники не следует путать с “двойными шестиугольниками” и “тройными квадратами”. (XZN). Хотя все они имеют одинаковое количество радиусов, они несовместимы из-за разной геометрии профиля.
Трехкрылые сверла – это сверла с тремя лезвиями, каждое из которых немного смещено от центра паза. Преимущество этой конструкции в том, что она передает крутящий момент без осевого давления. Ранее крепежи Tri-Wing использовались только в аэрокосмической промышленности, но в последние годы многие производители бытовой техники используют их в качестве “антивандальной” защиты от пользователей. Трехконечные биты размеров TW0 – TW5 будут полезны при сборке и разборке некоторого оборудования и электроники (а большие биты TW6 – TW15 пригодятся только специалистам по обслуживанию самолетов). Трехконечные (или Y-образные) сверла иногда можно спутать с трехкрылыми сверлами, которые также имеют три лезвия, но лезвия не смещены относительно паза.
Сверла Torq (Torq-Set) – это четырехлопастные крестовые сверла со смещенным центром. Такой шлиц встречается очень редко (в основном в авиации), но иногда может использоваться в качестве “антивандального” решения. Торк-сверла маркируются буквами TQ и цифровым обозначением (от 0 до 10). Некоторые производители инструментов используют буквы TS.
Треугольные сверла – это сверла с рабочим профилем в форме правильного треугольника. Винты с треугольным шлицем используются редко, но иногда применяются для закрытия доступа к двигателю или батарейному отсеку бытовых приборов. Треугольные биты могут быть обозначены буквами TR или TA. Наиболее распространенными размерами являются TR2 и TR3.
Муфтовые биты используются для затягивания и ослабления винтов с большим пальцем и винтов с песочными часами. Такие крепежи редко используются в Европе, но гораздо более распространены в США. Муфтовые биты маркируются буквой C и цифрами, указывающими на размер: обычный (например, C1 или C3) или в дюймах (например, C1/8″ или C5/32″).
Биты для штифтовых гаечных ключей – это раздвоенные гаечные ключи с двумя штифтами. Болты этого стандарта используются для предотвращения несанкционированного доступа. Они используются для крепления панелей лифтов или для закрытия доступа к электрическим щитам в поездах и общественных местах. Биты для болтовых ключей маркируются буквами SP и цифрами, обозначающими размер (SP1 – SP10). Существует множество названий этого инструмента. Производители могут называть эти сверла U-образными, “змеиными глазами”, “двумя отверстиями”, “двойным отверстием” или “свиным носом”.
Насадки с крючком – довольно редкий аксессуар. Они присутствуют не в каждом наборе. Единого стандарта для наконечников крючков не существует, поэтому у разных производителей они выглядят по-разному. Наконечник может иметь вид буквы Y с желобком, покрывающим поверхность крючка, или быть цилиндрическим с прорезью в поперечном сечении.
Шестигранные гнезда
Шестигранные гнезда являются наиболее распространенным типом гнезд. Их профиль обеспечивает хорошее покрытие гаек и болтов. Размеры и маркировка точно такие же, как у стандартных гаечных ключей. Стандартные розетки имеют глубину не менее 25 мм, а удлиненные розетки имеют рабочую длину не менее 50 мм. Маленькие торцевые головки обычно имеют квадратное гнездо 1/4″ (но по мере увеличения рабочего размера инструмента увеличивается и размер сопрягаемой детали: 3/8″, 1/2″, 3/4″ i 1″).
12-гранные розетки
12-позиционная розетка, как следует из названия, имеет профиль с 12 рабочими поверхностями. Они отличаются большей точностью и простотой позиционирования, поскольку 12-позиционную муфту можно повернуть только на 30° (по сравнению с 60° для шестипозиционных муфт). Однако у этого есть недостаток: из-за меньшей площади контакта двенадцатигранные головки склонны к заеданию на болтах и гайках, особенно на небольших крепежных деталях. Размерная сетка для шестигранных гнезд полностью идентична размерной сетке для шестигранных гнезд.
Поверхностные розетки / Super Lock
Размеры торцевых головок Surface или Super Lock соответствуют размерному ряду шестигранных головок, но отличаются от них типом профиля. Их внутренние поверхности не прямые, а слегка выпуклые. Поэтому при повороте головка прижимается не к углу торца крепежа, а немного ближе к центру. Эта особенность конструкции позволяет использовать торцевые головки Super Lock для затягивания и ослабления болтов и гаек, которые слегка “согнуты” или деформированы.
Торцевые головки Torx
Торцевые головки Torx (иногда также называемые головками E) похожи на одноименные биты. Внутренняя поверхность этого инструмента напоминает шестиконечную звезду. Обычный шестигранный крепеж невозможно провернуть с помощью торцевых головок Torx, но они идеально подходят для затягивания и ослабления болтов и гаек с Е-профилем, которые сегодня все чаще используются в автомобилях и некоторых видах оборудования.
Шлицевые гнезда
Шлицевые гнезда – это наиболее универсальная серия гнезд. Они имеют чередующиеся прямые и закругленные края, которые (при правильном выборе размера головки) обеспечивают хороший контакт со всеми видами крепежа. С помощью набора бит Spline можно закручивать обычные шестигранные винты и гайки (не только метрические, но и дюймовые), а также крепеж Torx и даже трех-, четырех- и двенадцатиугольный крепеж.
3) Для 6 мм саморезов PZ 3 бит.
Биты для PH и PZ
Но все бессмысленно, если тип и размер долота неправильный. Биты выпускаются различной длины: 25, 50, 70, 90, 20, 160 и 200 мм. Они также бывают разных размеров: PH 1, PH 2, PH 3. И PZ 1, PZ 2, PZ 3. Соответствующая маркировка либо выбита на битах, либо на них имеется наклейка.
Следующие биты используются для черных саморезов в металле и дереве бит PH 2 .
Желтые и белые универсальные винты можно забивать с помощью биты PZ :
1) Для саморезов толщиной 2,5-3 мм используйте PZ 1 бит ;
2) Для толщины 3,5-5 мм -. PZ 2 бит;
3) Для саморезов толщиной 6 мм – бита PZ 3. PZ 3 бит.
Бита PZ 2 используется для саморезов с нажимной шайбой; на самом деле, PH 2 и PZ 2 являются наиболее часто используемыми битами, хотя часто требуется бита № 1.
Поэтому, чем точнее подобрана бита к отвертке, тем лучше контакт между инструментом и ферулой, и тем легче и проще управлять отверткой.
НомераЦифры рядом с буквами указывают на толщину хвостовика. Это биты, маркированные от 0 до 7. Например, если в маркировке есть цифра 1, это означает, что толщина вала винта составляет 5 мм, цифра 2 – 6 мм, цифра 3 – 8 мм и так далее.
Как прочитать маркировку на наконечнике отвертки?
Сочетание букв в названии указывает на форму рабочей части, которая определяет, с какими типами крепежа можно работать. Наиболее распространенными типами битов являются
- SL – Отвертка с плоским наконечником, которая используется для завинчивания и затягивания винтов, например, при сборке мебели.
- PH – Биты Phillips, которые имеют коническую рабочую часть с четырьмя гранями и предназначены для крепежа с крестообразным пером. В отличие от бит с плоским наконечником, они имеют больше точек контакта с головкой винта или болта.
- PZ – рабочая часть имеет крестообразную форму со вспомогательным пазом. Это позволяет работать с глубоко утопленными крепежными элементами. В основном он используется для алюминия, гипсокартона и деревянных деталей.
- HEX – это винты с шестигранной приводной частью. Такие отверточные биты используются для завинчивания электрических деталей, мебели и т.д.
Цифрыкоторые стоят рядом с буквами, указывают на толщину стебля. Эти биты маркируются цифрами от 0 до 7. Например, если цифра 1 в обозначении указывает на толщину стержня 5 мм, цифра 2 – на толщину стержня 6 мм, цифра 3 – на толщину стержня 8 мм и т.д.
Имея представление о том, что означает сочетание букв и цифр в обозначении, легко определить, подходит ли инструмент для конкретного типа крепежа. Например, ph 2 имеет крестообразную рабочую часть и толщину стержня 6 мм, pz 3 имеет крестообразную рабочую часть с дополнительными направляющими и толщину стержня 8 мм.
Они могут быть использованы где-нибудь в радиотехнике, электронике. Также не существует бит большего размера, чем Ph 3 и Pz 3. Более крупные отвертки имеют другие типы бит, например, звездообразные или шестигранные.
Два типа крестообразных насадок
PH – замыкающий для Филлипса. По форме он напоминает обычный крест. Хороший дизайн. Практически никаких дефектов. Впервые разработан инженерами компании Phillips.
PZ означает Pozidrive. Крестообразная форма с характерными выемками между краями.
Дрель Ph более универсальна. Его можно использовать как для отвертки Ph, так и для отвертки Pz. Единственное, что он свободно болтается в отвертке Pz. Это связано с тем, что она менее полная.
Биту Pz можно использовать только для закручивания Pz, она не подходит к Ph и срывает края.
Маркировка бит
Каждый бит имеет свою маркировку. На болте имеется либо наклейка, либо маркировка. Это Ph или Pz и его размерность 1, 2, 3. О размерах ниже.
Размер бита
Длина бит – 25 мм, 50 мм, 70 мм, 90 мм, 120 мм, 160 мм, 200 мм.
Но помимо длины, биты также идентифицируются по номеру. Ph биты идентифицируются как Ph 1, Ph 2, Ph 3. Входят Pz биты: Pz 1, Pz 2, Pz 3.
Как правило, размеры меньше Ph 1 и Pz 1 не используются. Для них не существует саморезов.
Они могут быть использованы где-то в радиотехнике, электронике. Также нет бит большего размера, чем Ph 3 и Pz 3. Более крупные саморезы имеют другие типы бит, например, звездообразные или шестигранные.
Почему для самонарезающего винта нужна своя бита?
Бита или отвертка должны подходить к шуруповерту. Отвертки, кстати, тоже недавно стали маркировать, указывая, для каких винтов они подходят.
Почему же так важно выбрать правильную биту?
Во-первых, если вы используете неправильный инструмент, вы всегда будете вырывать крестообразное отверстие в шурупе. Это затрудняет последующее извлечение болта.
Во-вторых, вы затираете края на самом сверле. Это быстро делает его бесполезным.
Даже в случае винтов с плоским шлицем при затягивании битой PH не следует оказывать давление или усилие, чтобы уменьшить вероятность выскальзывания биты из гнезда. Скорость завинчивания (производительность) значительно возросла, даже при использовании ручного шуруповерта. Использование храпового механизма, а позднее пневматических и электрических отверток существенно сократило время сборки и привело к значительной экономии затрат в каждом производственном процессе.
Варианты дизайна
Сверла могут быть одинарными (жало с одной стороны и шестигранный хвостовик с другой) или двойными (два жала на концах). Последний тип имеет двойную жизнь (оба жала одинаковые) или с ним легко работать (жала различаются по размеру или типу). Единственным недостатком этого типа бит является то, что их нельзя установить в ручную отвертку.
Долота могут быть изготовлены в стандартном и торсионном исполнении. В последней конструкции долото и хвостовик соединены прочной пружинной вставкой. Торсионная пружина передает крутящий момент и позволяет долоту изгибаться, увеличивая доступность в труднодоступных местах. Пружина также поглощает часть энергии удара, тем самым предотвращая поломку долота в шлицах.
Торсионные биты используются в ударных шуруповертах, где сила удара прикладывается по касательной к окружности завинчивания. Такие сверла дороже обычных, имеют более длительный срок службы и позволяют забивать длинные крепежи в плотные материалы, с которыми обычные сверла не справляются.
Для удобства использования биты выпускаются различной длины. Каждый бит, следующий за основным размером (25 мм), на 20-30 мм длиннее предыдущего, и так далее до 150 мм.
Наиболее важной характеристикой сверла является срок его службы. Обычно этот показатель выражается количеством крепежей, забитых до поломки инструмента. Деформация зубьев проявляется в постепенном “разрушении” ребер по мере выхода сверла из паза. Наиболее устойчивыми в этом отношении являются те сверла, которые не подвергаются воздействию сил, заставляющих их выходить из паза.
Система H, Torx и ее разновидности являются одними из самых распространенных. Существует множество других систем, включая антивандальные, когда речь идет о надежном контакте между наконечником и крепежом, но их распространение ограничено по ряду технических причин.
Разница в поперечном профиле отверток и отверточных бит существует с 1960-х годов. Но, как ни странно, не все об этом знают.
Разница между Pz и Ph – универсальные отвертки для электриков Применение и особенности Pz/fl и Ph/s.
Разница между крестовыми отвертками и отверточными битами уходит корнями в 1960-е годы. Но, как ни странно, не все об этом знают.
Многие люди до сих пор считают, что наконечник отвертки может быть только двух типов:
- Щелевые – Ps
Широко известен как “минус” – плоский.
Сам термин “schlitz” переводится с немецкого как желобок или паз.
- Крестообразная – .
И, как считают некоторые, они отличаются только размером (шириной и толщиной жала), или диаметром.
На самом деле, форма поперечного профиля также играет важную роль.
А сам “крест” появился гораздо позже, чем слот. В связи с массовым внедрением отверток использование прямого гнезда с этими устройствами стало практически неудобным.
Поэтому постепенно перешли на форму “Филипс”. Он лучше центрирован и с ним гораздо легче работать.
Привычный нам крестообразный слот был изобретен в 1930-х гг. Через несколько лет патент на это изобретение купил предприимчивый Генри Филлипс.
Патент Х. Филлипса на Ph
В честь него профиль был назван в его честь – Ph = Phillips. Только не путайте голландскую компанию Philips (с одной буквой L) с американской компанией Phillips Screw Company.
Первые мы хорошо знаем по телевизорам, кассетам, высококачественным светильникам и т.д. Но последнее дало нам разнообразие резьбовых крепежей.
На первый взгляд, Ph представляет собой простой крест, сужающийся к основанию, и ничего более. Можно подумать, что здесь нечего изобретать или патентовать.
Но это совсем не так. Профиль Ph выполнен под строгим углом 55 градусов, со скосом по бокам каждого края.
Это гарантирует, что если вы начнете затягивать винты или болты с чрезмерным усилием, рискуя их перекрутить, бита или жало просто выскочит из головки винта или болта, не повредив сам крепеж.
Это произошло не случайно, как вы можете себе представить. Определенный крутящий момент был достигнут таким образом, когда инструмент использовался в поточных узлах в автомобильной и аэрокосмической промышленности США.
Затем, с изобретением динамометрических трещоток, отверток и шуруповертов и возросшими требованиями к точности крутящего момента, это стало работать против него.
С практической точки зрения это означает, что нет необходимости уродовать конец Ph, если он начал выскакивать из крепежа. Похоже, что предел крутящего момента винта достигнут и дальнейшая затяжка не требуется.
В 1966 году та же компания Phillips усовершенствовала свое предыдущее изобретение и представила миру шлиц Pozidriv.
Его отличительными особенностями являются:
1 Дополнительная грань, расположенная в квадранте сплайна.
Бит оказывается 8-гранным битом. Четыре основные грани, четыре дополнительные грани.
Головки саморезов и болтов получили такие же канавки. Все это позволило битку стать еще более центрированным.
2 Края столешницы на Pz параллельны друг другу, а не скошены.
Ph имеет такую коническую форму специально для того, чтобы бита могла выскочить из головки в конце операции закручивания. Так называемый эффект самопродвижения.
Когда был изобретен Pz, от этого отказались, переложив ответственность за ограничение усилия на саму отвертку или динамометрический инструмент.
Биты 3 Ph и отвертки имеют немного другой угол заточки – 50 градусов.
При всех этих изменениях паз стал глубже в отверстие для крепежа. Это привело к увеличению момента затяжки винтов и болтов.

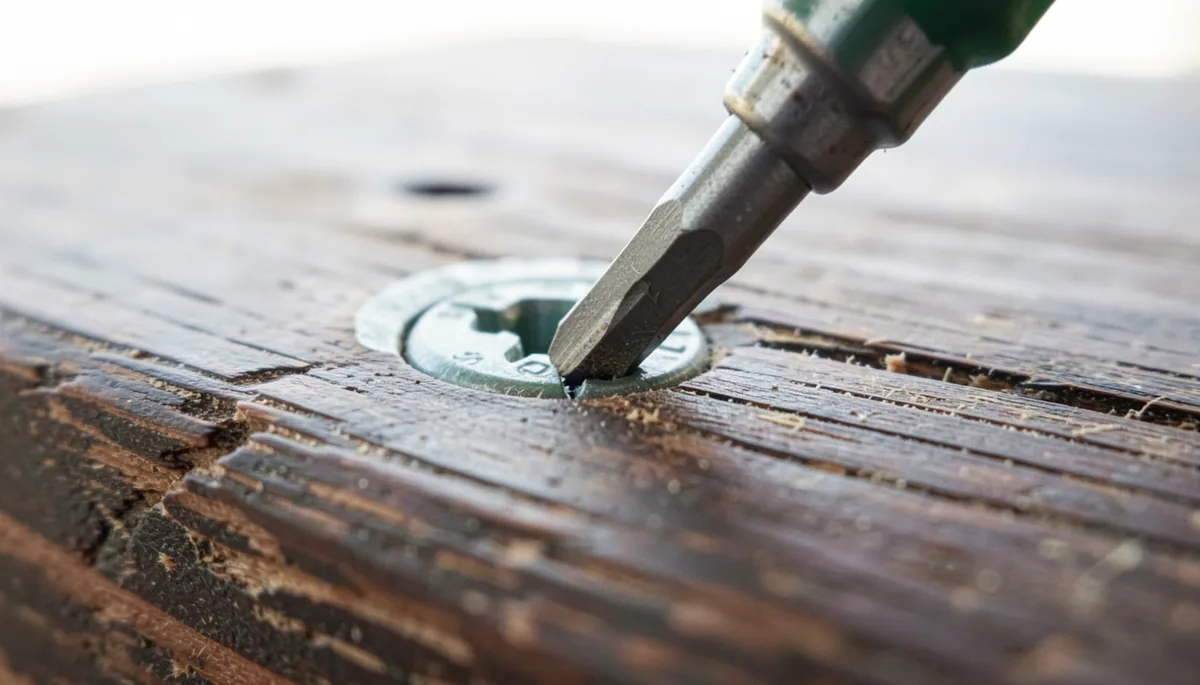

Проще говоря, Pz – это усиленная поперечная щель.
Pz в основном используется в сборке мебели и строительстве.
Он не так распространен в машиностроении и металлообработке. Это объясняется тем, что из-за большей глубины позиционируемый крепеж должен иметь несколько большие головки. В противном случае их прочность снижается, и они разрываются.
А больший размер всегда означает больший вес, что в некоторых ответственных производствах часто неприемлемо.
Оба шлица имеют 5 основных размеров, которые жестко связаны с диаметром крепежа.
Наиболее распространенными числами являются 1, 2 и 3. Как Ph, так и Pz.
Pz2 является наиболее распространенным. Не зря в наборах бит этот размер обычно входит по 2 штуки. Именно он используется чаще всего и, соответственно, подвергается наибольшему износу.
Осведомленный покупатель заходит в магазин DIY и сразу же говорит продавцу: “Мне, пожалуйста, набор из двух насадок Posydrive”.
Любители и непрофессионалы обычно называют их “двойной плюс”! Будьте осведомлены о таких, казалось бы, незначительных, но важных вещах.
Однако правильное название не является гарантией успеха. Имея одинаковое название, биты разных производителей могут отличаться.
Лучшие бренды – Wiha, Wera, Milwaukee.
Если с профилем Ph все более-менее ровно и не каждый может ошибиться, то с профилем Pz это настоящая катастрофа. Китайские производители бит просто не соблюдают размеры и стандарты.
Получается, что одни куски толще, а другие тоньше. То же самое относится и к крепежным элементам. Отсутствие насечки на головке винта или саморезов встречается довольно часто. Как правило, это относится к самым маленьким размерам до 20 мм для сверл Pz1, Pz2 и Ph1.
В таких крепежах кончик сверла уже касается выемки, а край сверла еще нет. В результате винт начинает колебаться, как метроном. По этой причине при покупке оптом в магазине рекомендуется сразу же примерить биту к головке крепежа.
Как определить правильное сверло и крепеж для него?

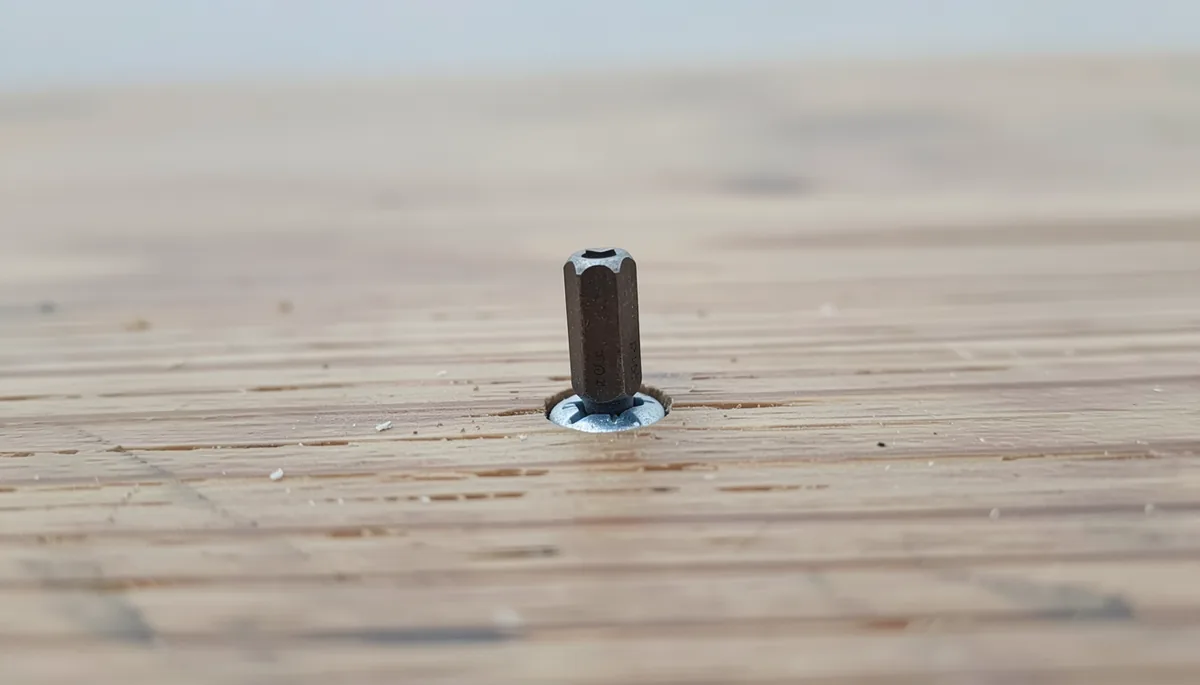

Очень просто. Все, что вам нужно сделать, это поместить шуруп в тот же профиль по его весу. И если они подходят друг другу, то винт или саморез будет держаться так, как будто он закреплен, а не пытается выпасть.
Когда речь идет об электрике, ни для кого не секрет, что грамотные и опытные электрики имеют специальные винтовые зажимы Pz +/- или Ph +/- для шин, кроссовых модулей, автоматических выключателей, реле и других устройств.
Специально для электриков производители начали выпускать специальные отвертки с профилем Pz/fl или Pz/s для автоматики.
Также Ph/fl или Ph/s – для сборных шин, пускателей, реле и т.д.
Эта розетка имеет различные обозначения (Fl или S), поскольку до недавнего времени она не была стандартизирована. Поэтому его называли так, как было удобнее. Хотя суть и форма была одна и та же.
Сегодня он стандартизирован только во Франции и США как Pz/sl и Ph/sl.
Для розеток и выключателей света первая цифра требуется в 90% случаев, а для модульных выключателей требуется цифра 2.
Винтовые клеммы этих устройств имеют не только характерный для Pz крест с насечками, но и широкое отверстие для плоской отвертки.
С одной стороны, они сделаны таким образом, что даже люди без соответствующих инструментов могут прикрутить все с помощью простой плоской отвертки. Или когда рабочая розетка уже “убита”, можно хотя бы в последний раз открутить винт, вытащить провод и заменить предохранитель.
Но с другой стороны, если вы закрутите его обычным крестом Pz или обычной шлицевой отверткой, наконечник все равно соскочит в последний момент, не затянув контакт с требуемым моментом.
Универсальная отвертка для винтов Pz/Fl или Pz/Sl – лучшее решение! Однако будьте осторожны при выборе производителя. В Интернете можно найти множество негативных отзывов о таких профилях.
Угол плоского шлица расщепляется в них в первую очередь. Особенно в первом номере.
Использование отверток и бит с неправильным крепежом приводит к износу как самой отвертки, так и головки винта или самореза.
Худший случай – это когда отвертка Pz пытается вкрутиться в профиль Ph. В этом случае контакт кромок минимален.
Гарантируется, что при значительной нагрузке сломается не только крепеж, но и края наконечника.
Но что делать, если шлицы уже сплющены и повреждены, а винт или отвертку все еще нужно извлечь? Обычные дрели и отвертки здесь будут бесполезны.
Рекомендуется откручивать такие проблемные крепежи с помощью специального съемника. Благодаря своим скошенным краям он вставляется в место, где раньше были пазы.
Но такими специальными инструментами обычно оснащены только профессионалы. А если у вас нет таких экстракторов, можно воспользоваться проверенными народными методами.
Однако методы выкручивания с помощью кусочка кожи или резинки не всегда помогают.
Также не следует нагревать голову утюгом или горелкой.
Здесь все зависит от плотности материала. Но есть способы, которые действительно работают.
Первый – взять старую шлицевую отвертку и с ее помощью прорезать паз в шляпке.
В этом случае лучше не использовать стамеску, так как она имеет неправильный угол заточки. Если паз достаточно глубокий, крепеж можно легко выкрутить простым шлицевым сверлом.
Этот метод хорошо подходит для шурупов, но не помогает при использовании саморезов. Сталь в них более твердая.
Что делать в этом случае? Обработайте головку самореза кислотой из паяльной лампы.
Затем положите немного твердого припоя в поврежденное отверстие и нагрейте его.
Затем засуньте туда немного и дайте ему время остыть.
Затем все откручивается в мгновение ока.
Другой способ – вырезать канавку с помощью небольшого лезвия дремеля.
Затем следует простое откручивание с помощью обычного шлицевого сверла.
Чтобы избежать подобных проблем, всегда выбирайте правильное сверло с правильным номером для крепежа. Прочитав вышеизложенное, постарайтесь впредь не ломать свой инструмент и всегда работать правильно.
Читайте далее:
