Неправильные настройки температуры – перегрев или слишком низкий накал – также исправляются. Вы можете просто подключить паяльник через лабораторный трансформатор. Вы также можете увеличить или уменьшить нагрев углового утюга, используя сменные угловые утюги разной длины. Просто поэкспериментируйте, чтобы найти оптимальную длину наконечника.
Почему припой не прилипает и как это можно исправить?
Когда припой не прилипает, жало паяльника чернеет, с вопросом, что делать, начинающие радиолюбители чаще всего обращаются к специалистам в ремонтные мастерские. На самом деле, если это и не распространенная проблема, то уж точно очень распространенная. Выяснить, почему припой не прилипает к паяльнику, не прилипает к проволоке, поможет более полное рассмотрение всех возможных причин этого дефекта.
Правильно луженый припой имеет отличную адгезию припоя, на нем не образуются комки или капли. Он равномерно покрывает медный наконечник и оставляет его спокойным, когда это необходимо.

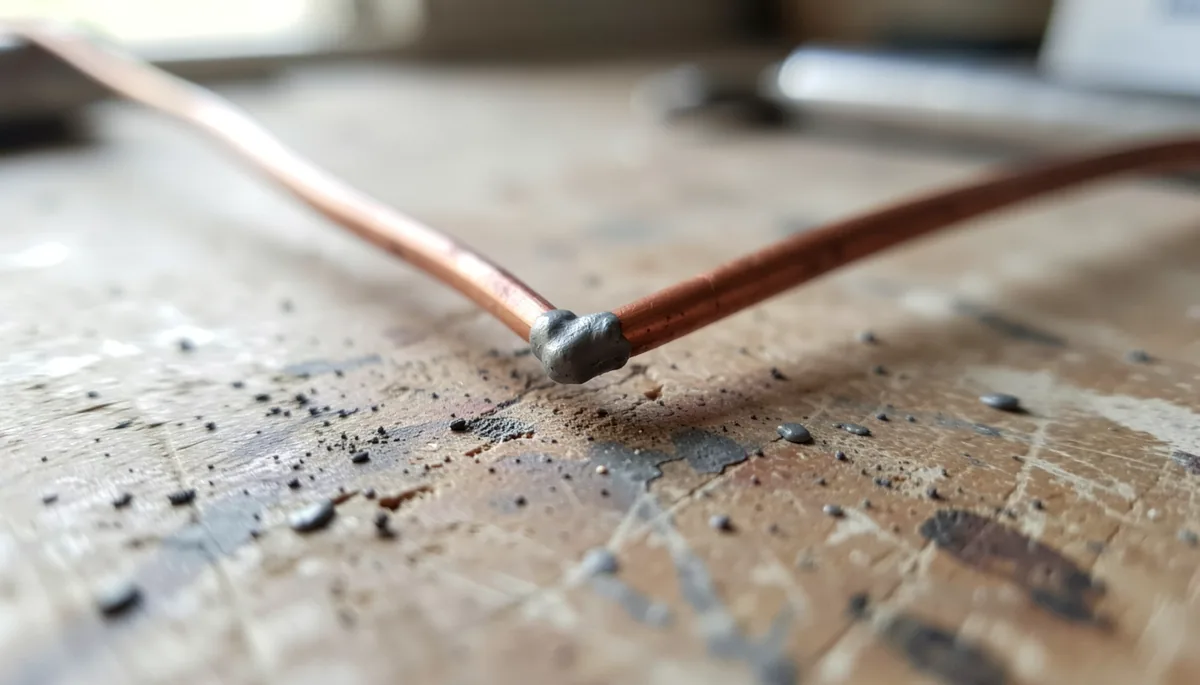

Основные причины
Оловянно-свинцовый (самый распространенный) припой плавится при 250-300 ℃, и этой температуры достаточно для работы.
Если в любой момент наконечник нагреется, припой и флюс на нем могут просто сгореть, оставив некрасивый след своего присутствия.
Кроме того, медь в наконечнике будет перегреваться и окисляться, а на поверхности образуется тонкий слой оксида меди. Это делает припой нелипким, а “шлак”, остающийся на наконечнике, совершенно не увеличивает “липкость”.
Итак, есть две основные причины, по которым припой не прилипает или не сцепляется. Первый – загрязнение наконечника, второй – окисление. Если их устранить, работа будет идти как по маслу.
Если на наконечнике есть нагар или остатки оксида, их следует удалить перед лужением. Та же процедура рекомендуется для новых инструментов. Поверхность очищается механически, с помощью наждачной бумаги или мелкого напильника. Поверхность должна быть тщательно очищена, не оставляя глубоких царапин или бороздок на поверхности металла. Если есть зазубрины и царапины, они образуют слой окисления и накапливают грязь, которую потом трудно очистить.
Паяльное оборудование
С технической точки зрения, пайка проводов – не самый простой способ соединения проводов под напряжением. Для установления контакта необходимы инструменты и расходные материалы. Минимальный набор для пайки включает в себя:
- паяльник и подставка
- припой;
- флюс.
Однако для более продвинутого и высококачественного соединения вам может понадобиться:
- Паяльная паста;
- Оплетка для удаления припоя.

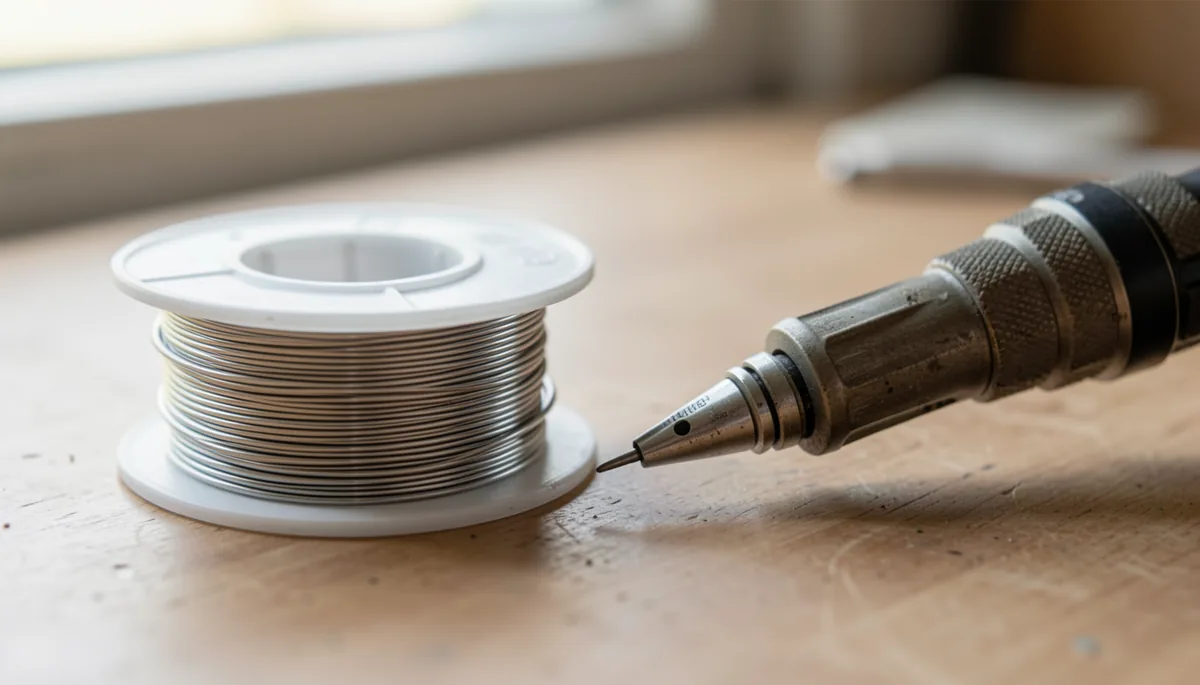

Инструменты и расходные материалы для пайки
Электрический паяльник
Классический паяльник состоит из 4 компонентов
- Кабель питания
- ручка;
- Нагревательный элемент;
- придурок.
Сетевой шнур используется для передачи электроэнергии от розетки к нагревательному элементу. На его конце находится стандартная вилка. Нагревательный элемент изготовлен из нихромовой проволоки. Он закреплен в деревянной или пластиковой ручке, обычно с помощью винта. Тепло от нагревателя передается на медный наконечник паяльника. Этот металл выбран потому, что он очень хорошо передает тепло к месту пайки. Медный стержень необходимо периодически филировать. Это обеспечивает получение требуемой формы. Современные паяльники часто имеют не обжигающие наконечники. Они не меняют форму с течением времени и не требуют обработки напильником.
Оловянно-свинцовый припой
Оловянный припой – это мягкая, матовая серебряная проволока диаметром от 0,1 до 6 мм. Он изготавливается из сплава олова и свинца. С советских времен припой марки ПИК-60 является самой популярной паяльной проволокой и оптимально подходит для пайки медных проводов. Припой 60 состоит из 60% олова и 40% свинца.
Также доступны другие марки припоя (POS-10, POSK, OC). Они различаются по химическому составу и физическим свойствам. Например, припой 60 плавится при температуре 183°C. Чтобы использовать этот припой, нагрейте наконечник припоя до 200-240°C. Металлический припой PIC-15 плавится при температуре 280°C. Паяльник необходимо нагреть до более высокой температуры.
Обратите внимание! Большинство паяльников продаются с правильной температурой для PIC-60. Если вы хотите работать с другими припоями, вам придется приобрести паяльную станцию. Можно вручную отрегулировать температуру наконечника и поддерживать ее на желаемом уровне.
Флюс для медной проволоки
Хорошее соединение невозможно без флюса. Он используется для подготовки паяных поверхностей к лужению. Флюс растворяет смазку и оксидный слой, которые всегда присутствуют на медных проводниках.
Существует три типа флюса:
- твердый;
- жидкость;
- флюсы в виде пасты.
Примером твердого флюса является канифоль. Хотя это и устаревший, но все еще востребованный расходный материал. Розин состоит из смол, получаемых из хвойных деревьев. Современные флюсы часто содержат различные жиры и кислоты. Их можно использовать для пайки стали и других металлов.
Жидкие флюсы поставляются в банках с кисточкой. Формат похож на формат женского лака для ногтей. С помощью кисти легко наносить жидкий флюс на электрические провода или другие места пайки.
Флюсы в виде пасты представляют собой смеси жидких и твердых флюсов. Они часто содержат вазелин и различные жиры. Этот флюс легко наносится на место пайки зубочисткой или спичкой. Также практично просто окунуть изолированный провод в смесь.
Важно: Самым важным критерием при выборе флюса является его активность. Это имеет решающее значение для надежности контакта. Канифоль с низкой активностью оптимально подходит для пайки меди. Если на таких проводах используются высокореактивные флюсы на основе соляной или ортофосфорной кислоты, зона контакта со временем начнет окисляться.
Паяльные пасты
Паяльные пасты – это либо флюсы в виде пасты, либо паяльные смеси, которые уже содержат припой. Эта смесь упрощает процесс пайки. Паяльные пасты содержат флюс и мелкодисперсный припой. Соотношение оптимально отрегулировано. Нет необходимости добавлять нужное количество припоя и канифоли.
Паяльная паста Mechanic XGSP-50
Паяльная паста в основном используется для пайки smd-радиокомпонентов. Он не часто используется для пайки проводов, но теоретически это возможно.
Подставка для горячего паяльника
Во время работы паяльник не всегда находится в руке. Его можно положить на бок, например, для скручивания проводов в распределительной коробке. Паяльник горячий, и его нельзя класть на легковоспламеняющиеся или горючие материалы. Поэтому для безопасной работы требуется термостойкое основание.
Иногда он входит в комплект поставки паяльника. Хотя его отсутствие в коробке не критично. Большинство радиолюбителей и электриков делают базы своими руками. В самодельном варианте можно удобно и подручно разместить банку с канифолью, припоем и несколькими небольшими паяльными инструментами.
Оплетка для удаления излишков припоя
Оплетка не является обязательным атрибутом успешной пайки. Он используется для быстрого и легкого удаления излишков припоя.
Оплетка имеет форму ленты из тонко скрученной медной проволоки. Ширина косы составляет от 2 до 10 миллиметров. Оплетка накладывается на место пайки. Затем оплетка прижимается горячим концом паяльника. Избыток припоя начинает плавиться и поглощается волокнами оплетки благодаря капиллярному эффекту. Принцип действия такой же, как если бы вы положили губку для мытья посуды в миску с водой. Она будет втягивать излишнюю влагу.
Примечание: фольгу для припоя можно приобрести в магазинах. Однако его можно получить гораздо быстрее и дешевле. Экраны некоторых сигнальных кабелей имеют такую же структуру, как и паяльная лента. Просто отрежьте старый, ненужный антенный кабель RK-75, и свободная полоса припоя готова. Не помешает смочить полоску в слабом жидком флюсе для улучшения всасывающих свойств.
Помимо того, что наконечник паяльника обгорает и его приходится время от времени лудить, существуют и другие виды проблем при пайке. Правильная пайка невозможна. С этой распространенной проблемой сталкиваются многие люди, когда-либо бравшие в руки паяльник.
Если припой не прилипает к паяльнику – что делать
Сразу скажу, что для того, чтобы правильно лудить паяльник, лучше вынуть жало. Многие не обращают на это внимания, но здесь есть нюанс – удалять заусенец таким способом будет гораздо удобнее. Кроме того, вы сможете увеличить теплопроводность, удалив с поверхности слой пленки, который этому препятствует.
Затем удалите весь нагар на наконечнике паяльника, т.е. весь этот черный нагар, почистив наконечник до блеска. Именно по этой причине олово не прилипает к паяльнику. Очистите жало мелкой наждачной бумагой.
Затем жало паяльника необходимо залудить. Для этого используется олово и канифоль. Сначала паяльник обмакивают в канифоль, а затем в олово. Однако и здесь оказывается, что есть нюанс. Необходимо опустить наконечник паяльника в канифоль, когда паяльник нагрет.
Дело в том, что если держать паяльник включенным в розетку и не окунать его в канифоль, жало сразу же окисляется. Поэтому его необходимо очистить от оксида меди.
Не паникуйте: такое поведение совершенно нормально. Все паяльники дымят при первом включении в розетку. Это объясняется тем, что перед упаковкой производитель наносит на вал инструмента специальное антикоррозийное масло, которое предотвращает появление ржавчины и защищает металл от влаги и перепадов температуры. Паяльник перестанет дымить, как только масло сгорит, поэтому не выключайте его и не снимайте с подставки.
Проблема №1: Паяльник дымит при нагревании
Когда дым и характерный запах гари наполняют помещение при первом включении инструмента, многие начинающие мастера теряются. Особенно если единственным источником информации о технике и методах пайки являются тематические форумы или обучающие видео на YouTube. Указывает ли дым на неисправность устройства? Не закончится ли ваш первый опыт работы с паяльной станцией коротким замыканием? А что происходит в целом?
Решение
Не паникуйте: такое поведение совершенно нормально. Все паяльники дымят при первом подключении к электричеству. Это объясняется тем, что производитель наносит на вал инструмента перед упаковкой специальное антикоррозийное масло, которое предотвращает образование ржавчины и защищает металл от влаги и перепадов температуры. Паяльник перестанет дымить, как только выгорит масло, поэтому не выключайте его и не снимайте с подставки.
Некоторые новички или те, кто привык работать с медными наконечниками, совершают роковую ошибку. Они зачищают кончик паяльника наждачной бумагой, напильниками или лезвиями картонных ножей. Это относится только к медным наконечникам без покрытия. Этот метод, как правило, не подходит для “вечных” кончиков.
Самый простой способ – очистить наконечник металлической губкой. Мелкая металлическая стружка очищает грязь, не повреждая покрытие. Такие губки можно приобрести в любом магазине запчастей для смартфонов, радиомагазинах и интернет-магазинах (AliExpress и т.д.). Можно также использовать кухонные губки, но они должны быть толще и мягче. Кроме того, он не так хорошо чистит.
Пайка может удалить углеродистые отложения. Подготовьте небольшую паяльную ванну. Вам понадобится паяльная палочка и флюс. Рекомендуется использовать активированный флюс (например, LTI-120). Можно даже использовать обычную спиртовую канифоль. Это происходит с “легкими” примесями небольшого размера.
Теперь разделите стержень припоя на мелкие кусочки и посыпьте небольшим количеством канифоли или флюса (даже если у вас есть припой с канифолью, в данном случае этого недостаточно).
И начните купать жало в паяльнике. Если припой не плавится, увеличьте температуру.
Опустите жало в припой из стороны в сторону, не вытягивайте его, чтобы жало было полностью окружено. Через несколько минут немного нагара испарится, и вы уже сможете получить немного свежего припоя на жале после “ванны”. Оставьте паяльник разогретым с каплей примерно на 10-15 минут.
Во время этой работы тщательно проветривайте помещение! Если после нескольких попыток нагар все еще плохо отходит, то теперь следует использовать паяльную кислоту. Процедура такая же.
Вот процесс вкратце. Например, как я пытался припаять Jack 3. Я разобрал провод, просунул его через отверстия в штекере, вставил кончик проволоки с припоем в место спайки и нагрел его. Получилась небольшая лужа.
В случае никелирования.
Часто для пайки используются паяльники с так называемым “вечным жалом”, покрытым тонким слоем никеля. Почему-то считается, что он не возится. На самом деле, кто захочет стирать никелевое покрытие?
Тем не менее, когда придет время, вы обнаружите, что припой не держится! В лучшем случае, он прилипает маленькими капельками. Что же делать? Ответ тот же – возиться!
Причина часто заключается в том, что жало загрязнено. Но сначала стоит убедиться, что никелевое покрытие не повреждено.
Затем удалите грязь. Это можно сделать на слегка горячем паяльнике с помощью влажной ткани, сложенной в несколько слоев.
Следующие шаги следующие:
Лучший способ избежать не прилипания припоя – не перегревать наконечник.
Профилактика всегда была самым эффективным средством. Если вы не можете позволить себе инструмент с регулируемой температурой, вы можете купить регулятор напряжения с регулируемой яркостью или сделать его самостоятельно. Если вы будете следить за температурой нагрева, вам гораздо реже придется возиться с паяльником.
Я возился с ним так же, как на youtube, но он не выходит “как на youtube”. В чем может быть причина этого?
Если провода перед сращиванием должны быть предварительно покрыты припоем, как я делаю в видео, начиная с 1:30, но припой не прилипает к проводу.
Может быть, паяльник слишком мощный 80w и провод сгорает быстрее, чем припой прилипает? Но использование 25-ваттного паяльника вместо 80-ваттного показало, что сращивание вообще не нагревается, припой прилипает к проводу только тогда, когда он холодный. Если открутить припаянную скрутку двумя плоскогубцами, припой отскакивает от меди и припой совсем не прилипает. (Я не запечатлел этот момент на пленку, потому что, работая двумя плоскогубцами над головой, смартфон не за что держать).
Я беру достаточно флюса, видно, что паяльник дымится,
Припой на паяльнике также держится достаточно долго, в начале видео вы можете видеть, что капля продолжает соскальзывать и никак не прилипает к многожильному проводу.
Тот, кто запретил пряди в PUE и разрешил пайку, был еще большим вредителем, потому что на видео видно, что пайку (в отличие от скручивания) невозможно контролировать. Скрутку можно сделать и 3 и 5 сантиметров и прослужит она долгие годы, а припой не прилипает к меди сразу … кто знает, какое переходное сопротивление вы вообще получаете.
За год работы в различных зданиях я видел пайку только внутри заводских светильников, пайку в распределительных коробках я не видел нигде.
Может быть, стоит выйти из ПУЭ и перестать паять витые провода, поскольку они не поддаются пайке?
Кстати, таким же образом можно подготовить детали к пайке. Как лудить паяльник? Все очень просто. Но лудить нужно не весь инструмент, а только его кончик.
Правильная подготовка
Непосредственная подготовка инструмента к пайке заключается в проведении работ по лужению. Паяльный материал не прилипает к незагорелому металлу.
Лужение – это покрытие поверхности тонким слоем олова.
Кстати, таким же образом вы готовите детали к пайке. Итак, как лудить паяльник? Все очень просто. Но вы не консервируете весь инструмент, только кончик.
Сначала нужно очистить его механически. Все, что вам нужно, – это напильник или наждачная бумага. Очищать его нужно аккуратно, не оставляя борозд и царапин, которые могут оставить оксидный слой. Конечно, паяльник должен быть холодным.
После тщательной очистки рабочая поверхность должна быть покрыта слоем флюса. Если используется жидкий флюс, его наносят сразу после очистки кисточкой, тогда как при использовании твердой канифоли паяльник следует окунать в нее по мере нагревания наконечника.
Не стоит ждать, пока паяльник нагреется, так как на воздухе неизбежно образуется оксидный слой, снова препятствующий прилипанию припоя. Перегрев является причиной того, что медный наконечник не лудится.
Как только паяльник нагреется до нужной температуры, коснитесь и потрите паяльник кончиком. Припой можно натереть щепкой из твердого дерева, например, березы или дуба. Не допускайте перегрева паяльника.
Припой отлично прилипает к правильно отожженному паяльнику и не образует комков или капель на припое. Он равномерно покрывает медный наконечник и оставляет его, когда это необходимо.
Но никаких вопросов: олово даже не прилипает к кончику 40-ваттного паяльника – оно плавится без проблем. Я консервирую его так, как это должно быть. Я пробовал наносить припой непосредственно на покрытую канифолью проволоку – тот же эффект.
Набор паяльных инструментов для начинающих: паяльник, флюс, припой + подарок
Разница между этими методами заключается в форме и температуре наносимого припоя. В этом случае решающее значение приобретает форма материала, с помощью которого проволока может быть спаяна без паяльника. Это припой, который может быть в различных формах:. Поскольку стало возможным паять контакты без паяльника, появились также различные формы материалов, применение которых позволяет использовать примитивный источник тепла: открытое пламя зажигалки, спиртовки или простой свечи. Использование материалов в разных государствах, однако, имеет свои отличия, например, выбор технологии, как паять проволоку без паяльника, отличается от той, что используется для пайки посуды. И способ восстановления платы будет отличаться от способа пайки гирлянд без паяльника. Чтобы ответить на вопрос, как паять провода без паяльника, начнем с метода лужения. Этот же метод можно использовать для соединения деталей с использованием обычного паяльного материала с помощью процесса стружки.
