Пускатель и контактор в чем разница

Пускатель управляет электродвигателями через систему теплового реле, а контактор просто замыкает силовые цепи без встроенной защиты от перегрузок. Если вам нужно запустить насос или вентилятор, выбирайте пускатель. Для управления освещением или мощными ТЭНами берите контактор.

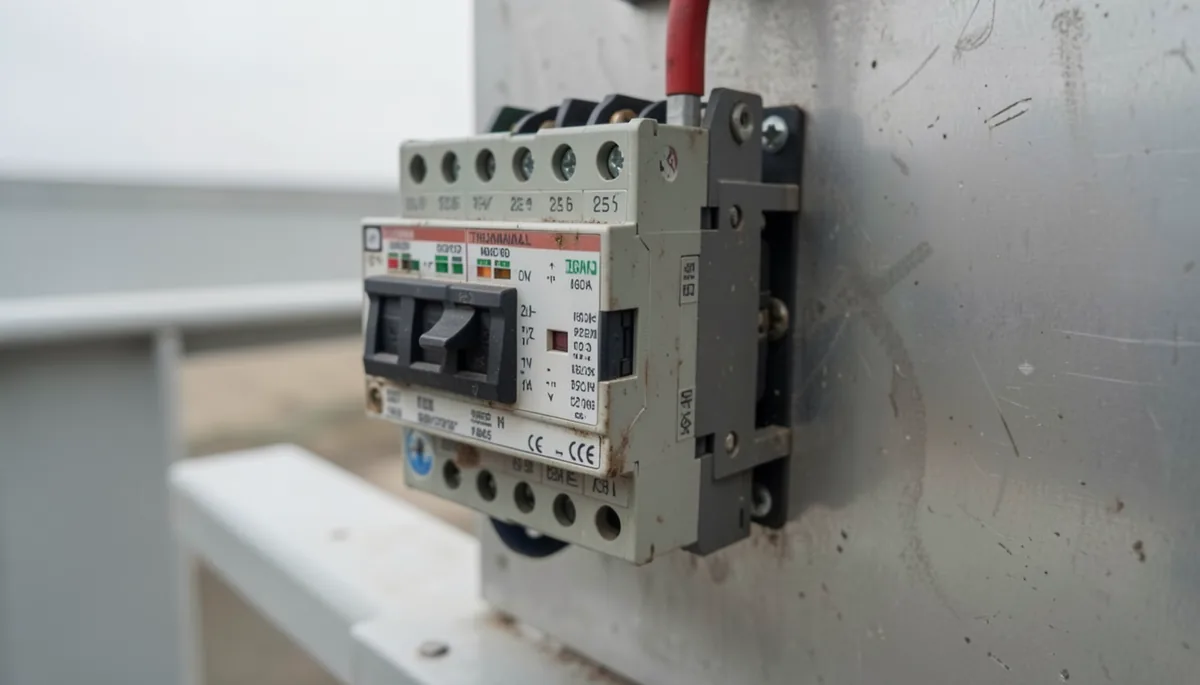

Главное отличие: наличие теплового реле

Разница между этими устройствами кроется в их назначении и комплектации. Пускатель, это готовый модуль. В его корпус уже встроено (или предусмотрено для быстрой установки) тепловое реле, которое отсечет ток, если мотор заклинит или перегреется. Контактор, это «голый» силовой ключ. Он умеет только включать и выключать электричество, но сам не понимает, что двигатель начал потреблять слишком много ампер.

Представьте ситуацию: вы ставите пускатель на поливочную станцию. Если насос забивается песком, ток растет, реле нагревается и размыкает цепь. Двигатель жив. Если вы поставите туда обычный контактор, он будет продолжать подавать питание, пока обмотки мотора не сгорят или не выбьет автомат в щитке. Контактор работает в связке с внешними защитными устройствами, а пускатель, это автономная единица для управления моторами.

Основные характеристики для выбора:

• Пускатель: предназначен для пусковых токов двигателей, имеет встроенную защиту, часто оснащен кнопками «Пуск» и «Стоп» на корпусе.
• Контактор: рассчитан на большие токи, работает с нагрузками, где нет пусковых скачков (свет, нагреватели), не имеет встроенной защиты от перегрузки.

Контактор или магнитный пускатель: тонкости терминологии

В разговоре электрики часто путают эти понятия. Когда спрашивают «контактор или магнитный пускатель в чем разница», нужно смотреть на схему подключения. Магнитный пускатель, это, по сути, контактор, к которому прикрутили тепловое реле и добавили вспомогательные контакты для управления. В 2023 году в каталогах крупных поставщиков вроде Schneider Electric или ABB вы редко встретите устройство с названием «магнитный пускатель». Там будут раздельные компоненты: контактор и модуль перегрузочного реле.

Если в ТЗ написано «купить пускатель», мастер ждет коробку, где уже есть всё для работы мотора. Если написано «контактор», он будет искать к нему отдельное тепловое реле. Разница между ними в полноте решения задачи. Пускатель, это комплекс. Контактор — это деталь.

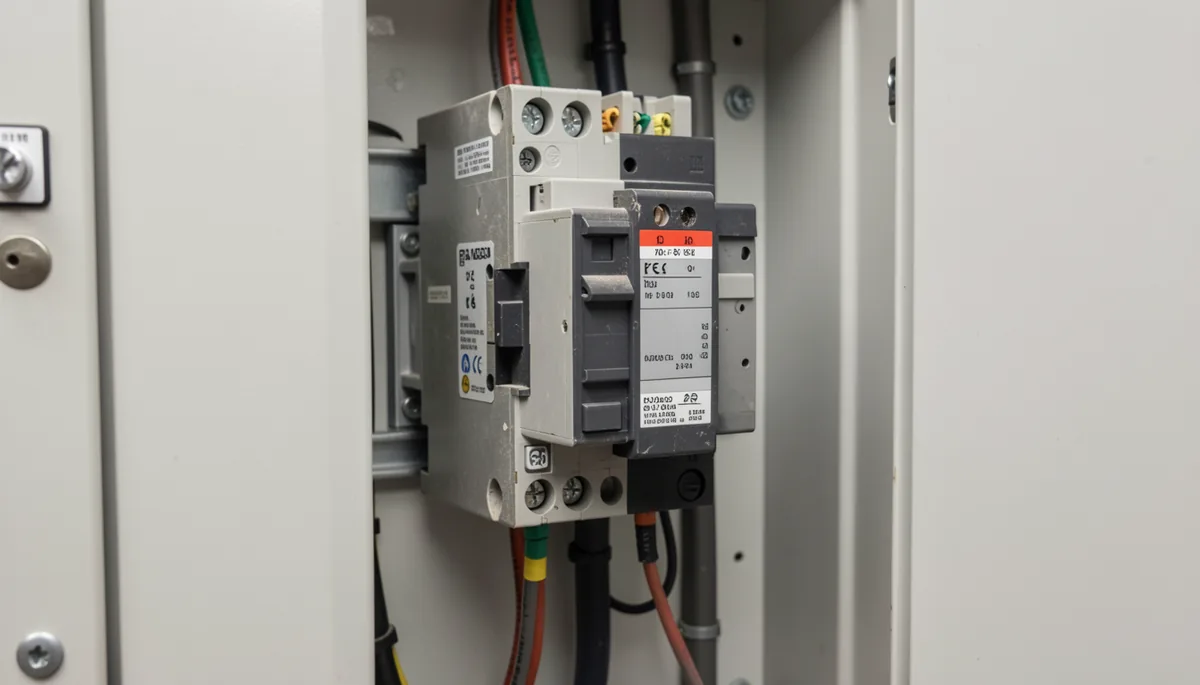

Как выбрать устройство под конкретную задачу

Чтобы не ошибиться, считайте номинальный ток нагрузки. Если вы подключаете трехфазный двигатель мощностью 4 кВт при 380 В, его рабочий ток составит примерно 8.5–9 А. Для такой задачи идеально подходит пускатель с запасом по току 12 А. Это обеспечит надежную работу и защиту от перегрева.

Для управления освещением в цеху на 50 ламп вам не нужно тепловое реле. Лампы не имеют пусковых токов, характерных для индуктивной нагрузки двигателей. Здесь контактор будет дешевле и компактнее. Выбирайте контактор с номиналом, который на 20% превышает суммарный ток всех ламп. Например, если лампы потребляют 15 А, берите контактор на 20 А.

Сравнение по параметрам

Для наглядности я составил таблицу отличий, которую можно использовать при закупке оборудования:

• Объект управления: Пускатель — двигатели; Контактор — любые нагрузки (ТЭНы, свет, насосы без защиты).
• Защита: Пускатель — есть встроенное тепловое реле; Контактор — требует установки отдельного реле.
• Цена: Пускатель дороже за счет комплектации; Контактор дешевле как отдельный узел.

Типичные ошибки при монтаже

Самая частая ошибка — попытка сэкономить и заменить пускатель контактором без установки теплового реле. В итоге мотор сгорает через 2–3 месяца работы из-за небольшого перекоса фаз или механического сопротивления. Вторая ошибка — использование контактора для тяжелых пусковых режимов, когда его контакты просто «привариваются» друг к другу из-за слишком высокого тока в момент старта.

Когда вы выбираете между «пускатель или контактор в чем разница», всегда задавайте себе вопрос: «Нужна ли мне автоматическая защита именно этого узла?». Если ответ «да» и речь о вращающемся механизме — берите пускатель. Если вы управляете нагревом, где ток стабилен — берите контактор.

При покупке всегда проверяйте напряжение катушки управления. Бывает, что силовой ток рассчитан на 380 В, а катушка требует 24 В постоянного тока для работы через контроллер. Если ошибиться здесь, вы либо сожжете катушку, либо устройство просто не сработает, несмотря на правильный выбор между пускателем и контактором.
