Реле контроля напряжения для чего предназначено

Реле контроля напряжения защищает бытовую технику от поломок, вызванных скачками в электросети. Оно автоматически разрывает цепь, если вольтаж выходит за безопасные пределы, и восстанавливает питание только после стабилизации тока.

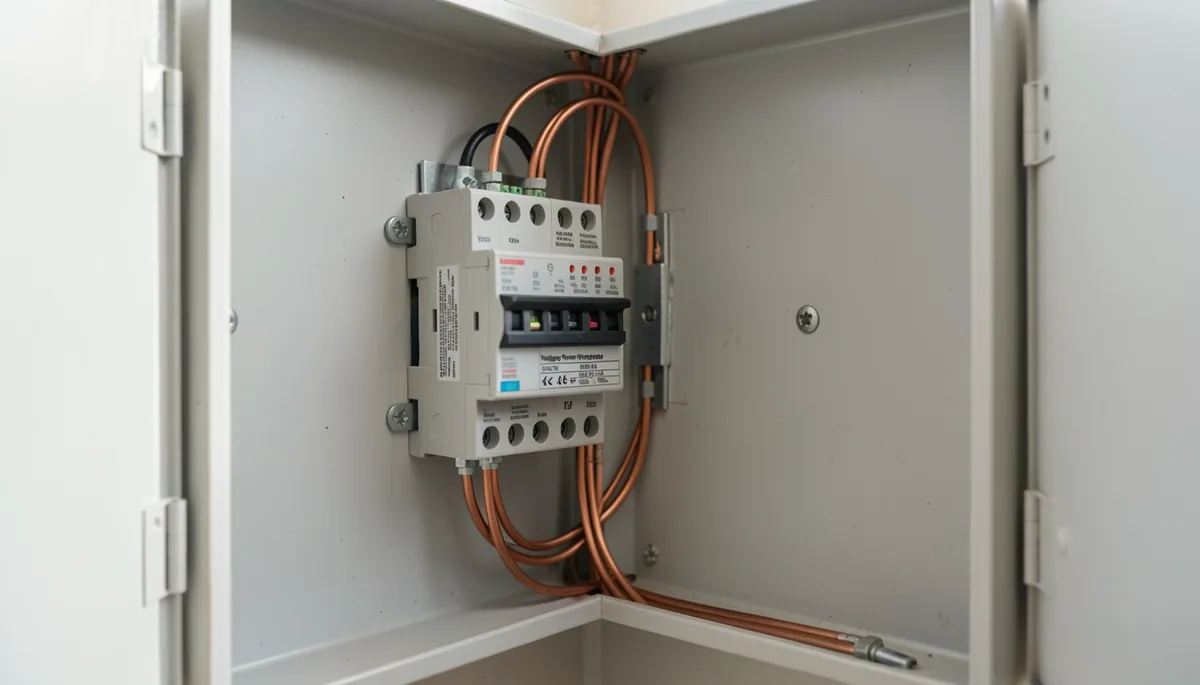

Зачем нужно реле напряжения 220В в квартире

В современных многоквартирных домах напряжение редко держится на отметке 230В. Оно может прыгать до 260В при переключении нагрузок в подъезде или падать до 160В из-за старой проводки у соседей. Если в розетке окажется 280В, блок питания телевизора или плата управления холодильника сгорят за доли секунды. Реле напряжения работает как предохранитель, который реагирует не на короткое замыкание, а на изменение параметров тока.

Для квартиры это устройство решает три задачи:

• Защита электроники. Компьютеры, микроволновки и стиральные машины боятся высокого напряжения.
• Предотвращение пожаров. При слишком низком напряжении некоторые двигатели начинают греться и могут загореться.
• Автоматизация. Вам не нужно бежать к щитку и проверять, почему погас свет; реле само включит питание, когда ток придет в норму.

Я устанавливал такое реле в новостройке в 2021 году. Сосед по площадке не поставил защиту, и после аварии на подстанции у него выгорел инверторный кондиционер. Мой прибор просто отключил питание на 40 секунд, пока напряжение не упало до безопасных 220В.

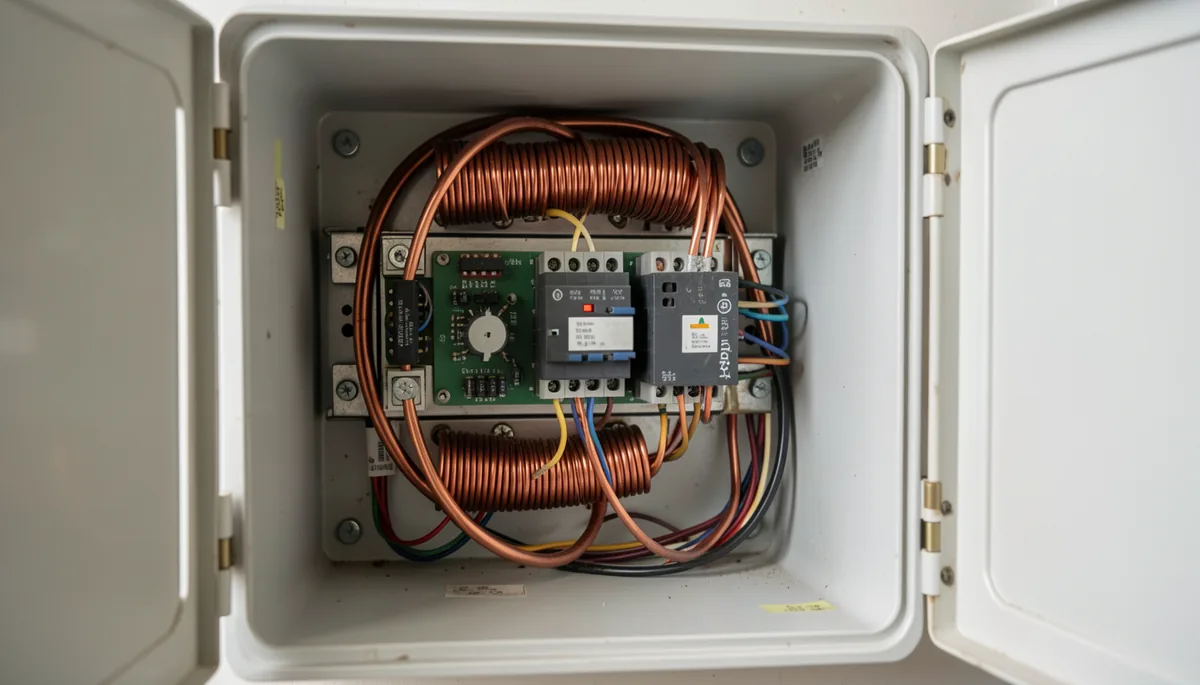

Принцип работы однофазного реле контроля напряжения

Однофазное реле (на 220 или 230 вольт) работает по принципу сравнения. Внутри стоит микропроцессор и измерительный трансформатор. Он постоянно «слушает» синусоиду тока. Как только амплитуда волны становится слишком высокой или низкой, процессор дает команду электромагнитному контакту разомкнуть цепь.

Процесс выглядит так:

1. Датчик фиксирует отклонение от заданного диапазона (например, ниже 180В или выше 250В).
2. Реле мгновенно разрывает контакт, обесточивая всю квартиру или отдельную линию.
3. Прибор переходит в режим ожидания и постоянно измеряет текущее напряжение.
4. Когда показатели стабилизируются, включается таймер задержки.
5. Через 10–60 секунд питание подается на потребителей.

Таймер задержки — критически важная функция. Если напряжение «скачет» туда-сюда каждые две секунды, постоянные включения-выключения убьют компрессор холодильника быстрее, чем сам скачок. Хорошее реле всегда имеет настраиваемую задержку включения.

Как работает защита в частном доме

В частном секторе ситуация сложнее, чем в квартире. Если в многоэтажке вы зависите от трансформатора, то в доме — еще и от состояния линии электропередач, которая может тянуться на сотни метров. Здесь реле контроля напряжения выполняет роль главного охранника системы.

Для дома важно выбирать модели с расширенными функциями. Обычного контроля вольтажа часто мало. В частном доме часто случается «обрыв нуля», когда из-за аварии на линии напряжение в одной фазе падает, а в другой взлетает до 380В. Если у вас трехфазный ввод, однофазное реле защитит только одну линию, но не спасет всю систему. В таких случаях ставят трехфазные реле, которые умеют контролировать баланс фаз и защищать дом от перекоса.

При выборе устройства для дома смотрите на следующие параметры:

• Максимальный ток. Если у вас мощный электрокотел и электроплита, берите реле на 63А. Модель на 40А может перегреться и расплавиться под нагрузкой.
• Диапазон срабатывания. Ставьте верхний порог на 250В, нижний — на 185В.
• Время задержки. Для котлов отопления ставьте задержку не менее 120 секунд, чтобы не повредить горелку.

Разница между однофазным и трехфазным реле

Однофазное реле — это компактная коробочка, которая ставится в щиток после вводного автомата. Оно идеально подходит для квартир, где питание идет по одной линии. Трехфазное реле сложнее: оно следит за всеми тремя фазами одновременно. Если на одной фазе напряжение упадет, оно может отключить все три фазы, чтобы защитить трехфазные двигатели и оборудование.

Если вы живете в коттедже, не пытайтесь сэкономить и поставить три отдельных однофазных реле на каждую фазу. Они не «увидят» перекос между собой. Если одна фаза станет 280В, а вторая 160В, каждое реле будет считать, что всё в порядке, но техника пострадает от разности потенциалов.

Перед покупкой проверьте толщину контактов внутри устройства. У дешевых моделей они тонкие, как фольга, и быстро обгорают. Ищите модели с медными силовыми контактами и корпусом из негорючего пластика. Это те детали, на которых не стоит экономить ни копейки.
