Угольник свенсона как пользоваться инструкция по применению

Угольник Свенсона — это инструмент для быстрого переноса углов наклона стропил и стропильных ног на доски. Он заменяет сложные математические расчеты тригонометрических функций при разметке кровельных конструкций. Инструмент состоит из двух планок, соединенных шарниром, и позволяет выставить нужный угол одним движением.

Что такое угольник Свенсона

Обычный столярный угольник всегда держит 90 градусов. Свенсон работает иначе. Это подвижная конструкция, которая фиксирует угол наклона крыши. Если вам нужно собрать стропила под углом 35 градусов, вы один раз настраиваете инструмент и переносите этот замер на каждую следующую доску.

Конструкция включает две части: основную планку и подвижную «ножку». На обеих частях нанесена шкала. Обычно это градусы или соотношение высоты к длине (rise/run). В профессиональных моделях, вроде тех, что делает компания Swanson, шкала очень точная, с шагом в 1 градус.

Инструмент полезен, когда вы строите двускатную или вальмовую крышу. Без него пришлось бы считать тангенс угла для каждого реза. С угольником вы просто прикладываете его к опорной балке и рисуете линию.

Как пользоваться угольником Свенсона правильно

Главная ошибка новичков — попытка измерить угол «на глаз» или использовать инструмент как обычную линейку. Чтобы треугольник Свенсона работал, нужно понимать принцип переноса угла наклона.

Первый шаг: определите угол наклона вашей крыши. Например, на чертеже указано 22 градуса. Вы берете угольник и совмещаете его шкалу с этим значением. Вторую планку (подвижную) нужно повернуть так, чтобы она соответствовала заданному углу относительно основной планки.

Второй шаг: фиксация. Убедитесь, что шарнир не люфтит. Если вы используете самодельный угольник из фанеры, проверьте, чтобы болт не болтался. После настройки приложите инструмент к доске. Линия, которую вы проведете по краю планки, и будет вашим углом реза.

Третий шаг: проверка на практике. Сделайте пробный рез на обрезке доски. Если стропило встает в проектную точку, значит, настройка была верной. Если нет — проверьте, не перепутали ли вы шкалу «градусы» со шкалой «соотношение сторон».

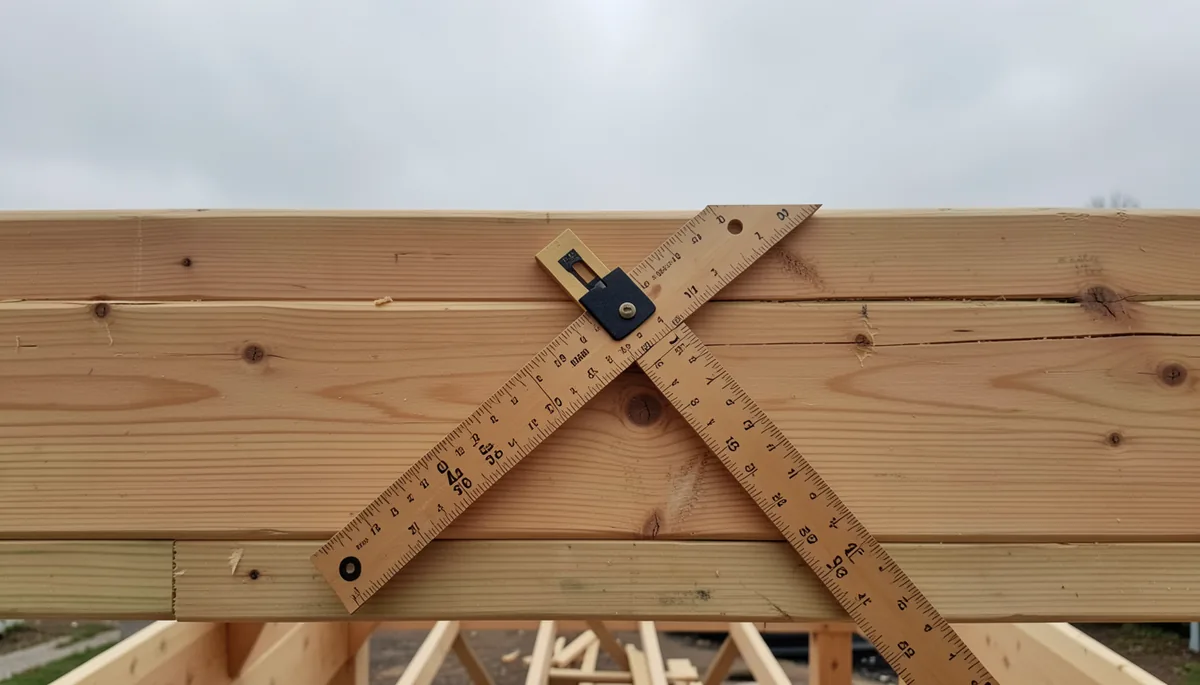

Инструкция по применению для стропил

При работе с кровельными стропилами задача усложняется тем, что нужно разметить сразу два угла: верхний (у конька) и нижний (у подстропильной балки). Угольник Свенсона помогает сделать это быстро.

• Разметка верхнего угла. Приложите основную планку угольника к верхней части стропила. Подвижная планка должна указывать на угол наклона. Проведите линию. Это будет место стыковки с коньковым прогоном.
• Разметка нижнего угла (пятки). Переверните инструмент или используйте его как направляющую для определения глубины выреза под опору. Здесь важно учитывать толщину самой опоры.
• Работа с вальмовыми крышами. Это самый сложный случай. Для боковых стропил (хип-стропил) угол будет отличаться от основных. Вам нужно заново настроить угольник на этот специфический угол, используя данные из проекта.

Я часто видел, как плотники пытаются использовать обычный строительный угольник для этих целей. Это занимает в 3 раза больше времени. Свенсон позволяет разметить 10 стропил за 5 минут вместо 20.

Как пользоваться уголком Свенсона без ошибок

Чтобы инструмент не подвел, соблюдайте три правила точности. Первое: всегда проверяйте чистоту шкалы. Пыль или опилки под планками могут сместить угол на 1-2 градуса. Для крыши это критично — зазоры в стыках будут огромными.

Второе правило касается способа прикладывания. Линия должна проводиться по строгому краю инструмента. Если вы ведете карандашом «где-то рядом», погрешность накопится к концу стропильной системы. Используйте остро заточенный строительный карандаш или тонкий маркер.

Третье: следите за тем, как вы держите инструмент при разметке длинных досок. Если планка прогибается под весом руки, угол «уплывет». Для длинных стропил лучше использовать угольник, который имеет жесткое основание из алюминия или твердого дерева.

Сравнение типов шкал

Существует два основных типа разметки на таких инструментах. Первый — градусная шкала. Она понятна всем, кто работал с транспортиром. Второй — дробная шкала (например, 4/12 или 6/12). Это отношение подъема к прогону. В США и Европе часто используют именно её. Если ваш проект написан в метрической системе, лучше искать инструмент с градусами. Если вы работаете по старым чертежам, где указано «подъем на 7 дюймов на фут», вам нужен дробный угольник.

Если вы делаете угольник сами, используйте фанеру толщиной не менее 12 мм. Шарнир должен быть из стали. Обычный саморез быстро разболтается, и инструмент превратится в бесполезный кусок дерева. Лучше взять болт М6 с контргайкой, чтобы угол можно было настраивать, но он не смещался сам по себе во время работы.
