380 вольт сколько фаз и проводов
Трехфазная сеть 380 вольт состоит из трех фазных проводов и одного нулевого проводника. В зависимости от типа системы количество жил может меняться, но для стандартного бытового или промышленного подключения требуется минимум четыре провода.

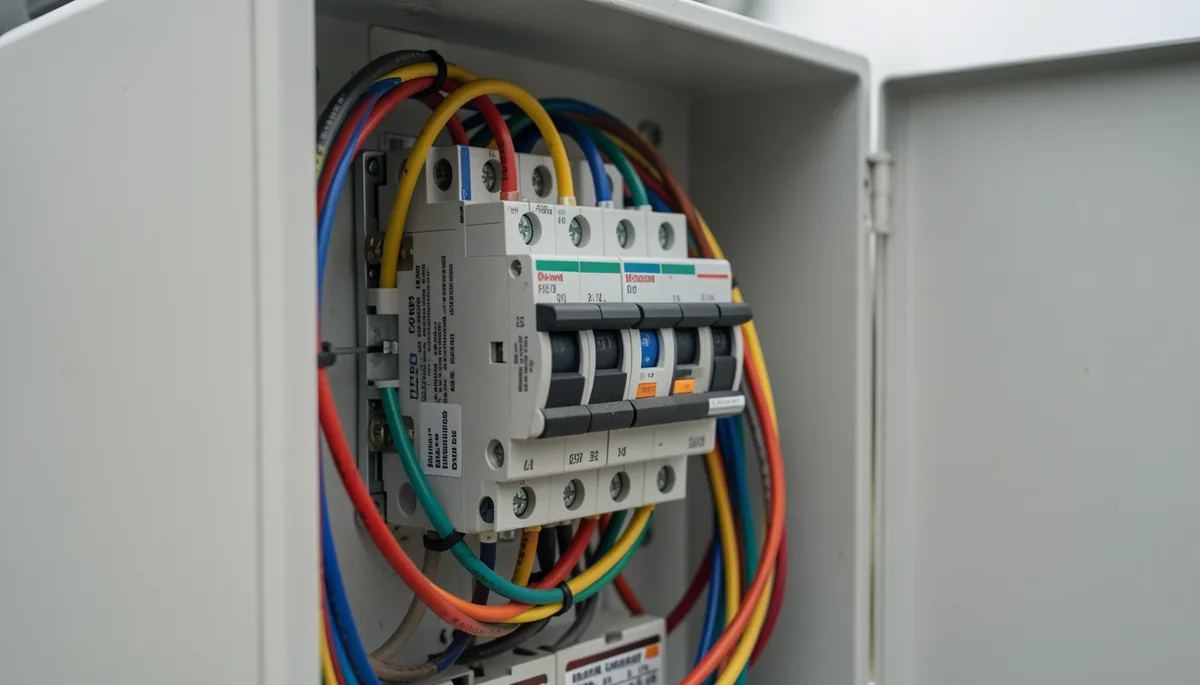

Сколько фаз и проводов в сети 380 вольт
Когда говорят про 380 вольт, имеют в виду разность потенциалов между любой из трех фаз и нулем. В такой системе всегда есть три фазных провода (L1, L2, L3) и один рабочий нулевой провод (N). Если вы подключаете оборудование с заземлением, к этой четверке добавляется еще пятый провод, PE (защитное заземление).
Типовые схемы подключения выглядят так:
- Система TN-S: 5 проводов (3 фазы, N и PE). Это самый безопасный вариант для современных домов.
- Система TN-C: 4 провода (3 фазы и совмещенный PEN, нулевой и защитный провод в одном). Часто встречается в старых советских постройках или на временных стройплощадках.
Важно не путать количество фаз с количеством проводов. Фаза, это источник переменного тока, а провод, физическая медная или алюминиевая жила в изоляции. В трехфазной сети 380 вольт у вас всегда три источника энергии.
Как получается 220 вольт из трех фаз
Многие путаются, когда слышат про «три фазы по 220 вольт». На самом деле, в современной российской сети стандарт — это 230 вольт между фазой и нулем. Раньше стандартом было 220 вольт, и эта привычка до сих пор живет в разговорах электриков.
Принцип прост. Вы берете один провод из трех фазных и соединяете его с нулевым проводом. Между ними возникает напряжение 230 вольт (или старые 220). Если же вы возьмете два любых фазных провода и соедините их между собой, напряжение подскочит до 400 вольт (старые 380).
Это работает благодаря сдвигу фаз. Каждая фаза представляет собой синусоиду, которая «догоняет» предыдущую на 120 градусов. Именно этот математический сдвиг позволяет получать два разных типа напряжения из одного и того же кабеля.

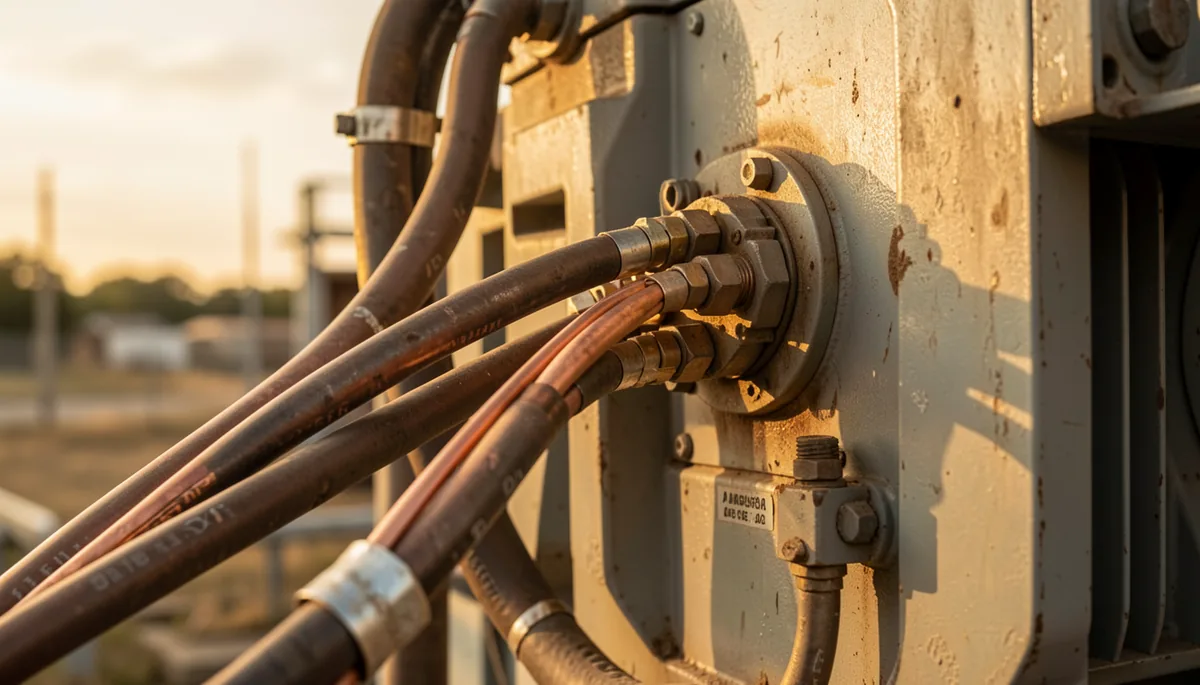

Откуда берется напряжение 380 вольт
Напряжение рождается на электростанции или в трансформаторной подстанции. В трансформаторе стоят две катушки: первичная и вторичная. Когда переменный ток проходит через них, создается магнитное поле, которое индуцирует ток во второй катушке.
Для трехфазной системы используют генератор с тремя обмотками, расположенными под углом 120 градусов относительно друг друга. В трансформаторе эти обмотки тоже разнесены в пространстве. Когда мы измеряем напряжение между двумя фазными обмотками, мы получаем линейное напряжение — те самые 380-400 вольт. А когда меряем между одной обмоткой и общей точкой (нулем), получаем фазное напряжение — 230 вольт.
В 2018 году в России окончательно перешли на стандарт 230/400 В вместо 220/380 В согласно ГОСТ 32144-2013. Это сделано, чтобы оборудование работало стабильнее при колебаниях в сети.
Практическое применение: что и как подключать
В быту трехфазное подключение нужно для мощных потребителей. Обычная розетка в квартире — это одна фаза и ноль. Если вы попытаетесь включить мощный электрокотел или станок на одну фазу, нагрузка на провод будет огромной, а напряжение может «проседать».
Распределяйте нагрузку грамотно. Если у вас в дом заведено 380 вольт, не вешайте все розетки на одну фазу. Сделайте так: первая группа розеток — на L1, освещение — на L2, плита или бойлер — на L3. Это сбалансирует нагрузку на трансформатор и уменьшит потери.
При работе с трехфазным оборудованием помните про три правила:
- Проверка порядка фаз. Если у вас трехфазный двигатель, при перепутанных проводах он будет крутиться в обратную сторону. Это может сломать насос или компрессор.
- Сечение кабеля. Для 380 вольт нельзя использовать тонкие бытовые провода. Если нагрузка большая, используйте кабель сечением не менее 2.5 мм² для розеток и 4-6 мм² для силовых линий.
- Заземление. Никогда не используйте ноль вместо заземления. При обрыве нуля в щитке на корпусе вашего холодильника или стиральной машины может появиться опасное напряжение.
Если вы видите в щитке три автомата по 16 Ампер и один общий — это типичная трехфазная разводка. Всегда проверяйте мультиметром напряжение перед тем, как лезть в провода. В одной фазе может быть 230 вольт, а в другой из-за плохого контакта — всего 150, что сожжет технику.
