Как определить где фаза а где ноль в проводах
Для определения фазы и нуля нужно использовать индикаторную отвертку или мультиметр. Фаза — это провод под напряжением 220–230 Вольт, а ноль — рабочий провод, который замыкает цепь на землю.

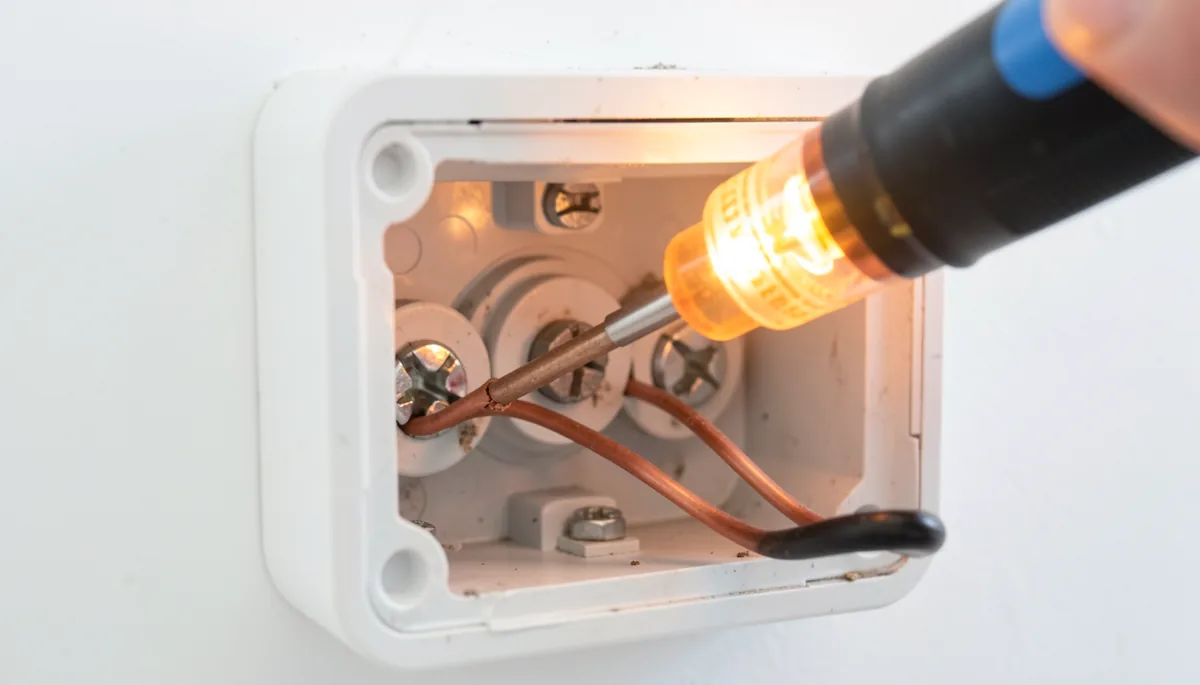

Индикаторная отвертка: самый быстрый способ
Это базовый инструмент любого электрика. Внутри корпуса находится резистор и неоновая лампочка. Когда вы касаетесь жалом фазного провода, лампа внутри корпуса загорается. Если провод нулевой, лампа не светится.
Работайте осторожно. Держите палец только за металлический контакт на ручке отвертки. Не касайтесь жала руками или другими предметами во время замера. Если вы используете дешевую отвертку за 50 рублей из ближайшего хозмага, проверьте её на заведомо рабочей розетке перед началом работы. Иногда лампочки внутри перегорают, и вы можете ошибочно принять фазу за ноль.
Алгоритм действий простой:
- Снимите внешнюю изоляцию с проводов или снимите крышку розетки.
- Приложите жало отвертки к оголенному участку провода.
- Коснитесь пальцем контакта на ручке.
- Смотрите на свет: горит лампа — это фаза, не горит — ноль.
Использование мультиметра для точных замеров
Если вам нужно не просто найти фазу, а проверить качество сети или напряжение, берите мультиметр. Настройте прибор на режим измерения переменного напряжения (ACV) с пределом не менее 600–750 Вольт. Если вы выставите слишком низкий предел, прибор может сгореть или показать случайные цифры.
Чтобы узнать, где фаза и где ноль в розетке, вставьте щупы мультиметра в оба отверстия. На экране появятся цифры. Если один щуп в фазе, а другой в нуле, прибор покажет около 230 Вольт. Если вы коснетесь обоими щупами одного и того же провода (например, двух фаз из разных групп), значение будет близким к нулю.
Проверка заземления:
Вставьте один щуп в розетку, а второй — в отверстие заземления (металлические усики по бокам). Если прибор показывает 230 Вольт, значит, первый щуп попал на фазу. Если показывает 0 или около того — вы попали в ноль.

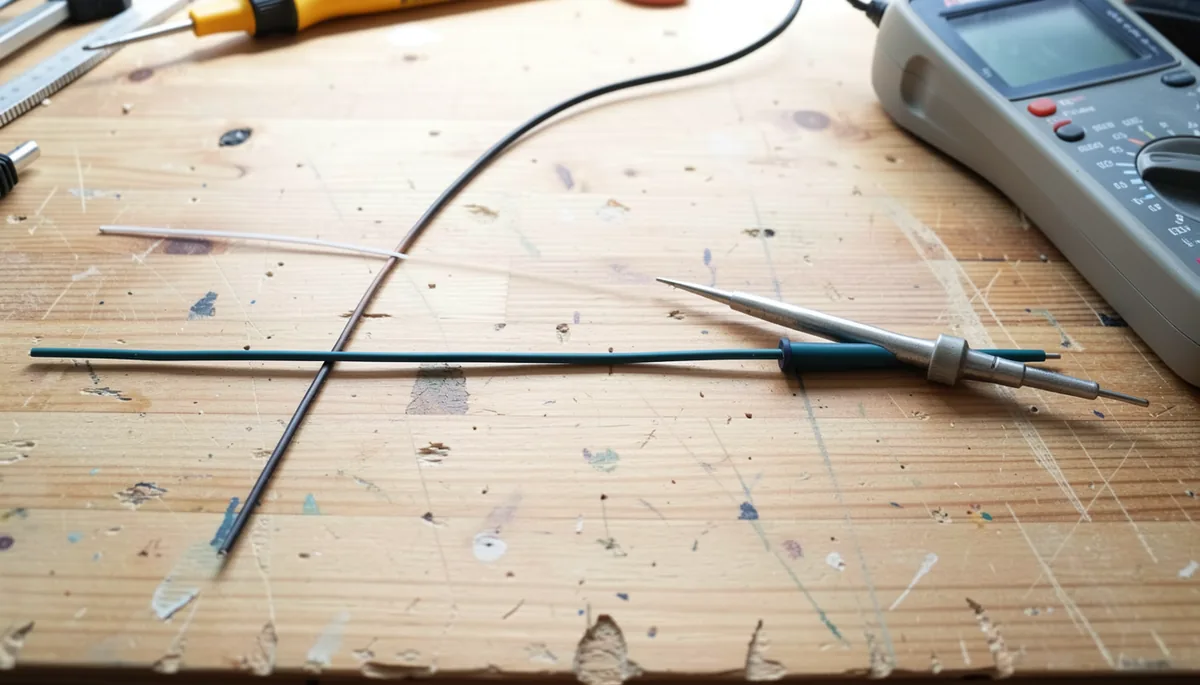

Что делать, если провода одного цвета
Часто в старых домах или при недобросовестном монтаже встречаются два одинаковых белых или два синих провода. Это создает риск короткого замыкания при неправильном подключении. В такой ситуации полагаться на цвет изоляции нельзя.
Используйте метод последовательного поиска. Сначала найдите фазу индикаторной отверткой. Когда вы её обнаружили, пометьте этот провод кусочком синей изоленты или маркером. Второй провод автоматически станет нулем. Если вы работаете с распределительной коробкой, где проводов много, делайте пометки сразу после обнаружения каждого активного провода.
Никогда не гадайте на ощупь. Даже если провода выглядят одинаково, один из них всегда будет под напряжением. Если вы ошибетесь и соедините две фазы или фазу с заземлением, произойдет хлопок, вспышка и выбьет автомат в щитке.
Как понять, где фаза, если розетка не работает
Бывает ситуация: вы подносите отвертку к розетке, а она не светится. Это не значит, что фазы нет. Возможно, в цепи произошел обрыв или сработал защитный автомат. В этом случае нужно проверить напряжение в щитке.
Проверьте следующие узлы:
- Автоматический выключатель в электрощите (включен ли он).
- Целостность шнура электроприбора, если вы проверяете конкретную точку.
- Соединения в распределительных коробках (могли окислиться или отгореть).
Если в щитке всё в порядке, а в розетке пусто, значит, проблема в линии. В такой ситуации мультиметр будет полезнее отвертки. Он покажет даже небольшое напряжение (например, 50 Вольт), которое может указывать на плохой контакт или «наводку», в то время как неоновая лампа отвертки просто не среагирует.
Техника безопасности: три главных правила
Электричество не прощает спешки. Я всегда говорю своим ученикам: работайте только сухими руками. Если на полу мокро или вы вспотели, наденьте резиновые перчатки или хотя бы вытрите руки насухо. Влажная кожа резко снижает сопротивление тела, и ток пройдет через вас гораздо легче.
Второе правило — используйте инструмент с изолированными ручками. На них должна быть маркировка 1000V. Если на рукоятке отвертки есть трещины или сколы, выкиньте её. Трещина — это путь для тока прямо к вашим пальцам.
Третье правило — перед тем как лезть в провода руками, отключите питание на главном щитке. Даже если вы уверены, что нашли ноль, случайное касание соседнего провода приведет к удару током. Проверьте отсутствие напряжения повторно уже после отключения автомата. Это стандартная процедура, которую должен соблюдать каждый, кто берет в руки инструмент.
