На выключатель фаза или ноль как правильно
Правильный монтаж выключателя требует разрыва именно фазного провода. Если поставить выключатель в цепь нулевого провода, лампа будет гореть постоянно или мерцать даже в выключенном состоянии. Это создает риск удара током при замене лампочки, так как на патроне всегда будет напряжение.

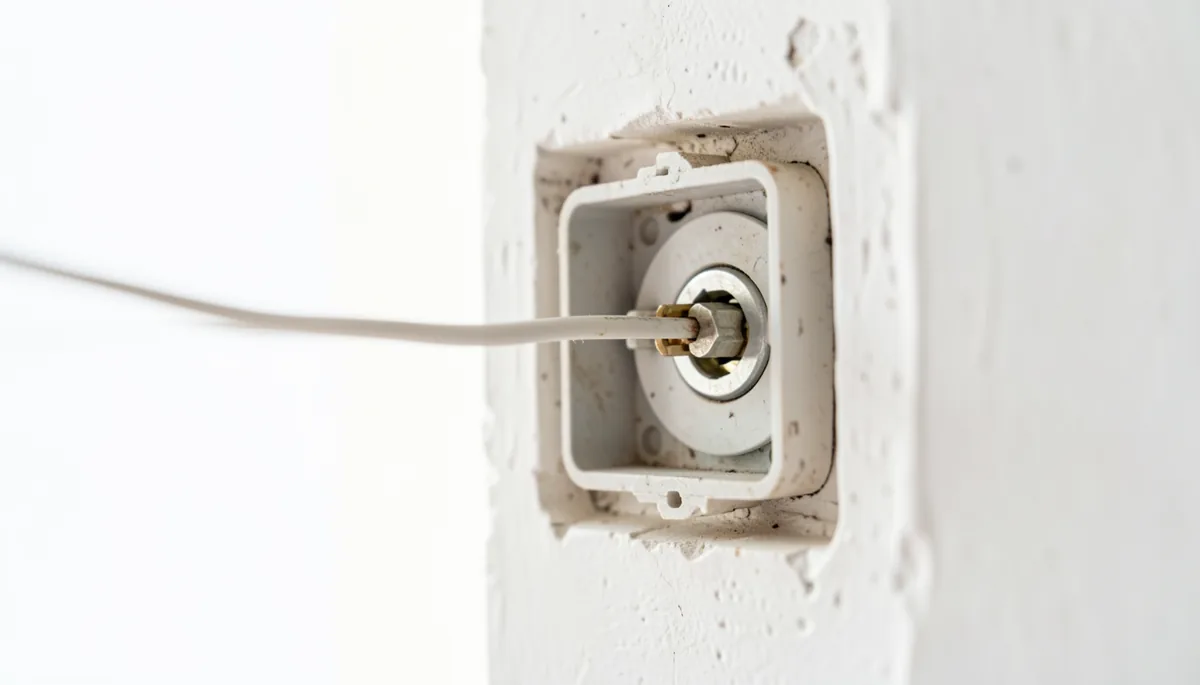

Почему разрывают именно фазу
Электрический ток течет от фазы к нулю. Когда вы ставите выключатель на фазный провод, он физически прерывает поток электронов до того, как они попадут в светильник. В этом случае при выключенном контакте цепь разомкнута полностью. Лампа не получает энергию и не светится.
Если перепутать провода и поставить разрыв на ноль, ситуация изменится. Фаза продолжит подавать напряжение на патрон лампы, даже если выключатель находится в положении «выкл». Вы думаете, что свет погас и электричества нет, но на контактах светильника висит 230 вольт. Это опасно при любой попытке починить люстру или заменить перегоревшую спираль. Я однажды видел, как человек полез менять лампу в «выключенном» бра и получил разряд, потому что электрик при монтаже пульта управления перепутал фазу с нулем.
Разрыв фазы гарантирует две вещи: безопасность человека и долговечность оборудования. В дешевых светодиодных лампах контроллер чувствителен к малейшим наводкам. Если разрывать ноль, микротоки через емкостную связь могут заставить лампу едва заметно пульсировать в темноте. Это раздражает и портит впечатление от интерьера.
Как определить фазу и ноль перед монтажом
Нельзя полагаться на цвет изоляции, если проводка делалась кустарным способом. В новых домах по стандарту фаза — коричневый или черный, а ноль — синий. Но в старых хрущевках или при ремонте «своими руками» всё может быть иначе. Синий провод может оказаться фазным, и это станет неприятным сюрпризом.
Для проверки используйте индикаторную отвертку. Это самый простой и дешевый инструмент за 150 рублей. Инструкция простая:
- Снимите внешнюю декоративную панель выключателя.
- Аккуратно коснитесь жалом отвертки оголенного контакта провода.
- Если светодиод или лампочка внутри отвертки загорелась — это фаза.
- Если ничего не произошло — перед вами ноль или заземление.
Никогда не проверяйте наличие напряжения на ощупь или путем замыкания проводов отверткой «на глаз». Если индикаторная отвертка старая и сломанная, она может не показать фазу, что приведет к ошибке в подключении.

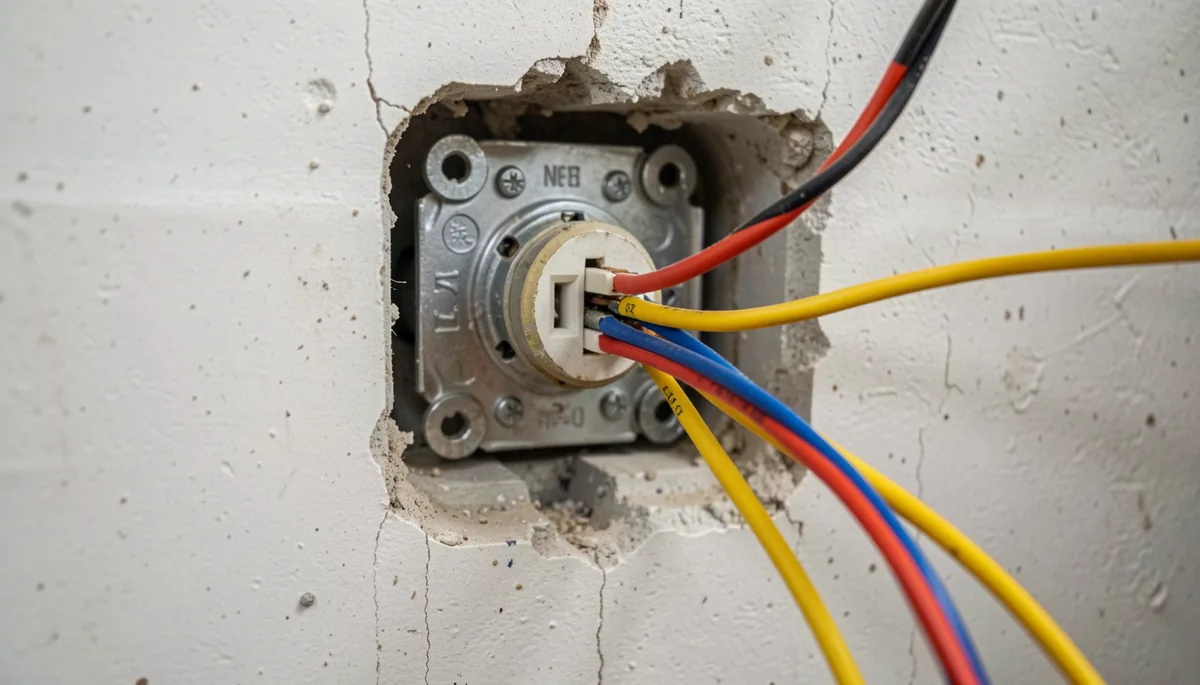

Схема подключения: пошаговый алгоритм
Для правильной работы выключателя вам нужно два провода. Один — это постоянная фаза, которая приходит из распределительной коробки. Второй — это «уходящая» фаза (или нагрузка), которая идет от выключателя напрямую к лампе. Ноль в схеме выключателя не участвует, он идет напрямую из коробки к светильнику.
Приступайте к работе только после отключения автоматического выключателя в щитке. Проверьте отсутствие напряжения индикатором еще раз. Затем следуйте этой последовательности:
- Зачистите концы проводов на 10–12 мм.
- Вставьте фазный провод в клемму, помеченную буквой L или стрелкой «вход».
- Вставьте провод, идущий к лампе, в клемму, помеченную стрелкой «выход» или нагрузкой.
- Затяните винты максимально плотно. Плохой контакт — причина нагрева и оплавления пластика.
- Уложите провода в подрозетник так, чтобы они не мешали механизму выключателя.
Что делать, если в подрозетнике только два провода и оба «молчат»
Такое бывает, когда выключатель ставится в разрыв линии, где уже проложены питание и возврат на лампу. Если индикаторная отвертка не светится ни на одном проводе, значит, вы либо отключили автомат в щитке, либо оба провода — это ноль и заземление (что является грубой ошибкой монтажа). В этом случае нужно сначала найти рабочую фазу в распределительной коробке.
Типичные ошибки при выборе, что разрывать
Главная ошибка — попытка сэкономить на проверке. Люди часто думают: «Раз лампа светит, значит, всё подключено верно». Это заблуждение. Лампа будет светить и при разрыве нуля, и при разрыве фазы. Разница только в безопасности и побочных эффектах вроде мерцания.
Еще одна проблема связана с установкой выключателей в ванных комнатах или влажных зонах. Если вы решите разрывать ноль в условиях повышенной влажности, риск утечки тока на корпус светильника или на человека возрастает. Фазный разрыв минимизирует этот риск, так как напряжение не доходит до потребителя.
Если вы столкнулись с тем, что после установки нового выключателя светодиодная лампа в люстре продолжает слабо светиться ночью, значит, вы совершили классическую ошибку. Вы разрываете ноль вместо фазы. Исправить это можно только перекоммутацией проводов в распределительной коробке или в самом светильнике. Проверьте, чтобы синий провод шел напрямую к лампе, а коричневый (фазный) проходил через выключатель.
