Как проверить фазу и ноль индикаторной отверткой
Для проверки наличия напряжения в розетке или на контактах проводки нужна обычная индикаторная отвертка с неоновой лампочкой внутри. Этот инструмент покажет наличие фазы, но никак не поможет определить нулевой провод.

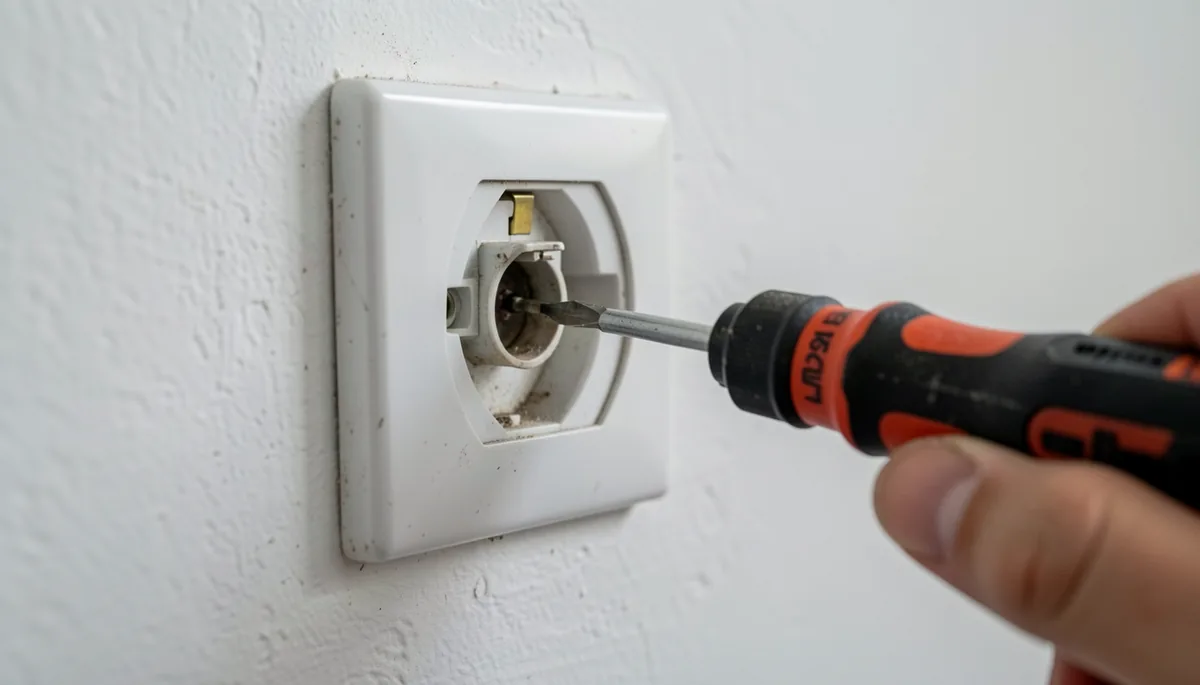

Как работает индикаторная отвертка
Конструкция прибора проста. Внутри ручки стоит резистор, ограничивающий ток, и маленькая неоновая лампа. Когда вы касаетесь жалом контакта, а пальцем — металлической площадки на торце ручки, цепь замыкается через ваше тело на землю. Лампочка загорается только на фазном проводе. Ноль не проводит ток относительно земли таким образом, поэтому индикатор на нем будет темным.
Важно помнить про безопасность. Если у вас на ногах толстые резиновые тапочки или вы стоите на диэлектрическом коврике, лампочка может не загореться даже на фазе. Тело должно иметь хоть какой-то контакт с землей для протекания микротока. В старых домах с плохим заземлением или при отсутствии контура заземления чувствительность прибора падает.
Светится индикатор только на фазном проводе. Ноль остается «молчаливым». Если вы приложите отвертку к обоим контактам розетки и лампа горит на одном — это фаза, на другом — ноль. Если не горит ни на одном, значит, напряжения в сети нет или проводка повреждена.
Проверка исправности инструмента
Прежде чем лезть в щиток, проверьте саму отвертку. Не стоит сразу тыкать ею в силовые кабели. Возьмите заведомо рабочую розетку или удлинитель, который точно подключен к сети. Приложите жало к контакту и коснитесь пальцем площадки на ручке. Лампа должна вспыхнуть.
Если лампа не светится, проверьте следующее:
- Плотно ли сидит жало в ручке.
- Сухие ли у вас руки (влажные руки улучшают контакт).
- Не перегорела ли сама неоновая лампа внутри.
Опытные электрики иногда проверяют отвертку, касаясь жалом оголенного провода фазы в распределительной коробке, но это требует осторожности. Если вы купили дешевую отвертку за 30 рублей в строительном гипермаркете, проверьте её дважды. У дешевых моделей часто бывает плохой контакт между резистором и лампой.

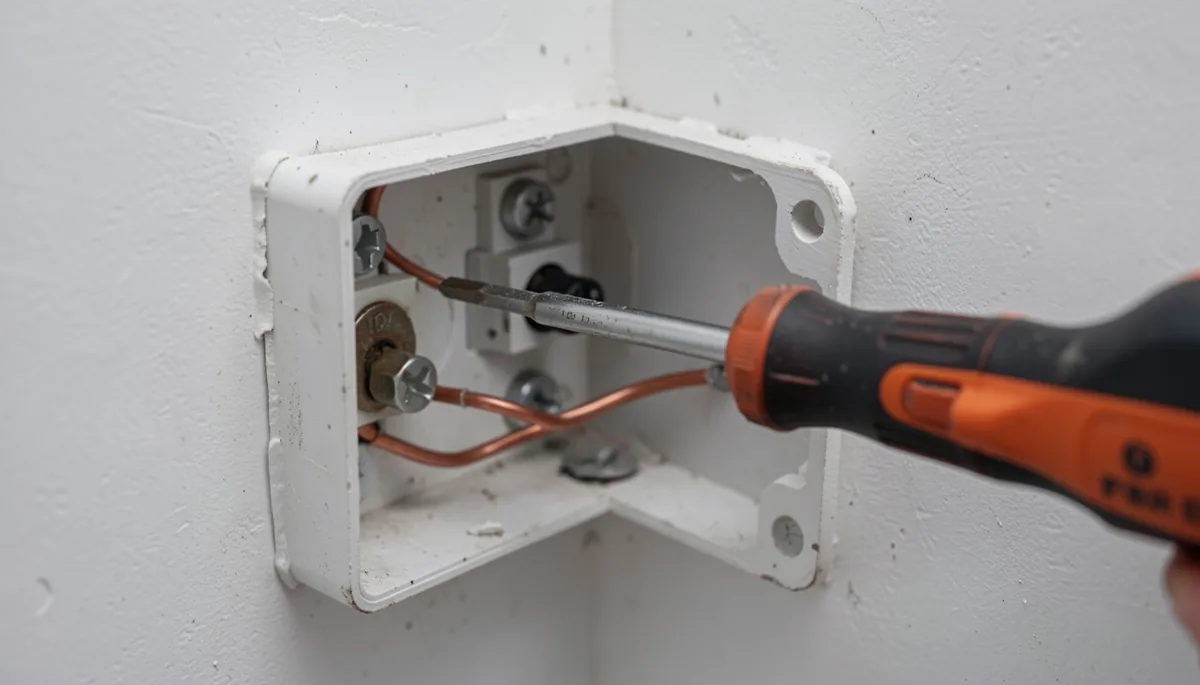

Как найти фазу и ноль в проводах
Представьте ситуацию: вы разобрали старую люстру или нашли в стене два оголенных провода, и непонятно, какой из них активный. Чтобы отличить фазу от нуля, используйте метод последовательного касания.
Действуйте по шагам:
- Обеспечьте себе устойчивое положение.
- Приложите палец к металлическому контакту на торце отвертки.
- Коснитесь жалом первого провода. Если лампа загорелась — это фаза.
- Коснитесь второго провода. Если лампа не горит — это ноль.
Если вы работаете с кабелем, где три жилы (фаза, ноль и заземление), алгоритм тот же. Фаза даст свет, ноль — нет, а на заземляющем контакте лампа тоже не должна гореть в нормальных условиях. Если на заземлении загорелась лампочка, значит, в системе произошла утечка или фаза «пробила» на корпус прибора. Это аварийная ситуация, нужно немедленно обесточить линию.
Нюансы при работе с розетками
В современных розетках контакты расположены симметрично. В правой и левой дырке может быть что угодно, если электрик собрал щиток наспех. Всегда проверяйте оба отверстия. Бывает, что фаза и ноль перепутаны местами — это не смертельно для лампочки, но может сбить с толку при подключении чувствительной электроники или выключателей.
Если индикатор показывает фазу на обоих контактах розетки, это признак серьезной поломки. Скорее всего, произошел обрыв нулевого провода где-то в распределительной коробке или на вводе в квартиру. В этом случае напряжение «поднимается» по цепи через включенные в сеть приборы, и все провода становятся фазными. Тут отвертка уже не поможет, нужно звать электрика с мультиметром.
Меры предосторожности
Индикаторная отвертка — это инструмент контроля, а не инструмент работы под напряжением. Никогда не пытайтесь подтягивать контакты или крутить винты, удерживая отвертку в розетке. Жало может соскользнуть, и вы получите удар током.
Следите за состоянием изоляции ручки. Если на пластике есть трещины или сколы, использовать такой прибор нельзя. Даже если лампа светится ярко, через трещину ток может пробить прямо к вашему пальцу. Также не забывайте: индикаторная отвертка не покажет напряжение 12 или 24 вольта, которые часто встречаются в блоках питания. Она рассчитана на стандартные 220–230 вольт переменного тока.
Если вам нужно точно знать напряжение — например, 215В или 238В — отвертка не поможет. Для этого нужен мультиметр. Отвертка дает только бинарный ответ: «есть ток» или «нет тока».
