Ноль и фаза в электрике какого цвета

Стандартная цветовая маркировка проводов помогает избежать удара током при монтаже розеток или светильников. По правилам ПУЭ (Правила устройства электроустановок), фаза всегда имеет темный цвет, а ноль, светлый или голубой.

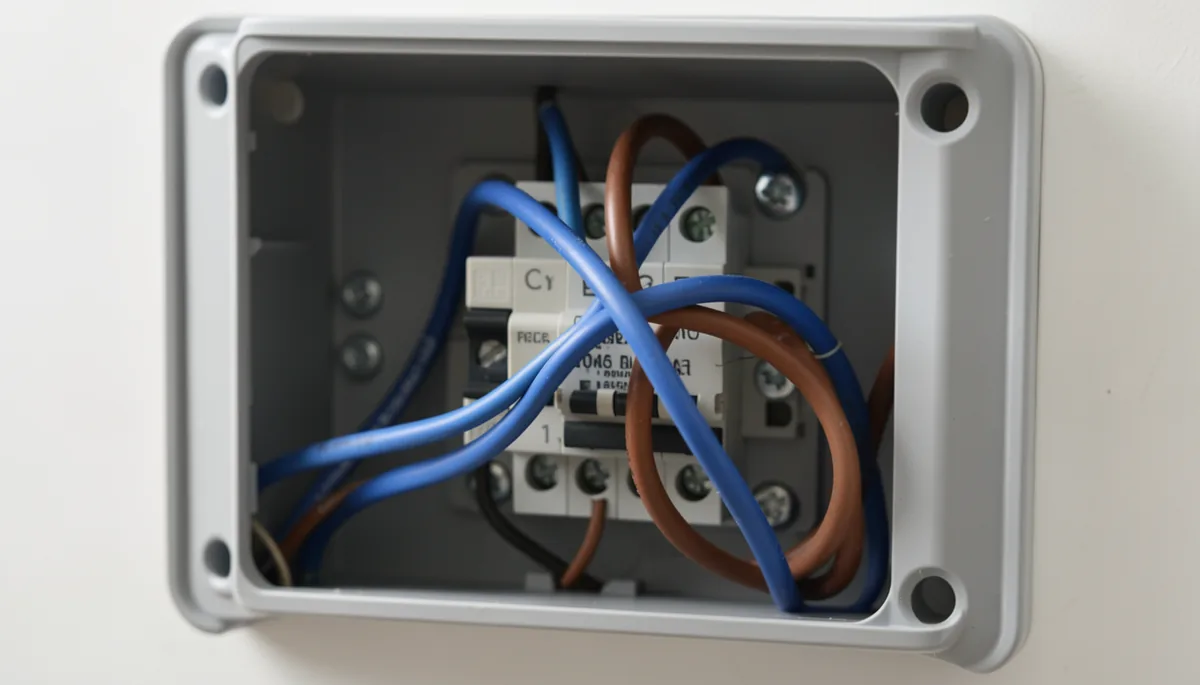

Цветовые стандарты для фазы и нуля

В бытовой проводке 220 вольт работают четкие правила. Если вы видите коричневый, черный или серый провод, это фаза. Она несет потенциал, который бьет током при касании. Ноль всегда маркируют синим или голубым цветом. Это рабочий провод, который возвращает ток в сеть.

Иногда в старых домах или при импортном оборудовании встречаются другие сочетания. Например, белый и синий провод часто путают новички. В американской системе (стандарт NEC) белый цвет, это ноль, а черный, фаза. Если вы работаете с техникой из США, не верьте только цвету изоляции. Всегда берите в руки индикаторную отвертку.

Короткая шпаргалка для бытового монтажа:

• Коричневый, фаза.
• Синий, ноль.
• Желто-зеленый, заземление.

Как определить провода, если их три

Современный кабель (например, ВВГнг 3х2.5) содержит три жилы. Это база для безопасного подключения любой бытовой техники. Здесь все просто: желто-зеленый провод идет на заземление. Он защищает вас, если внутри прибора произойдет пробой на корпус. Синий провод, это ноль. Коричневый — фаза.

В старых советских сетях трехжильного кабеля почти не было. Там использовали два провода: фазу и ноль. Часто фазу делали черной, а ноль — белым. Если вы вскрыли стену и увидели белый и синий провода, скорее всего, белый здесь работает как фаза из-за старых привычек монтажников. В такой ситуации полагаться на цвет нельзя.

При работе с тремя проводами соблюдайте порядок подключения в розетке. Заземление всегда идет на центральный контакт с металлическими усиками. Ноль подключается к одной из крайних клемм, фаза — к другой. Если перепутать фазу и ноль местами, прибор будет работать, но выключатель на нем может разрывать нулевой провод вместо фазы. Это опасно: лампа погаснет, но на патроне все равно останется напряжение.

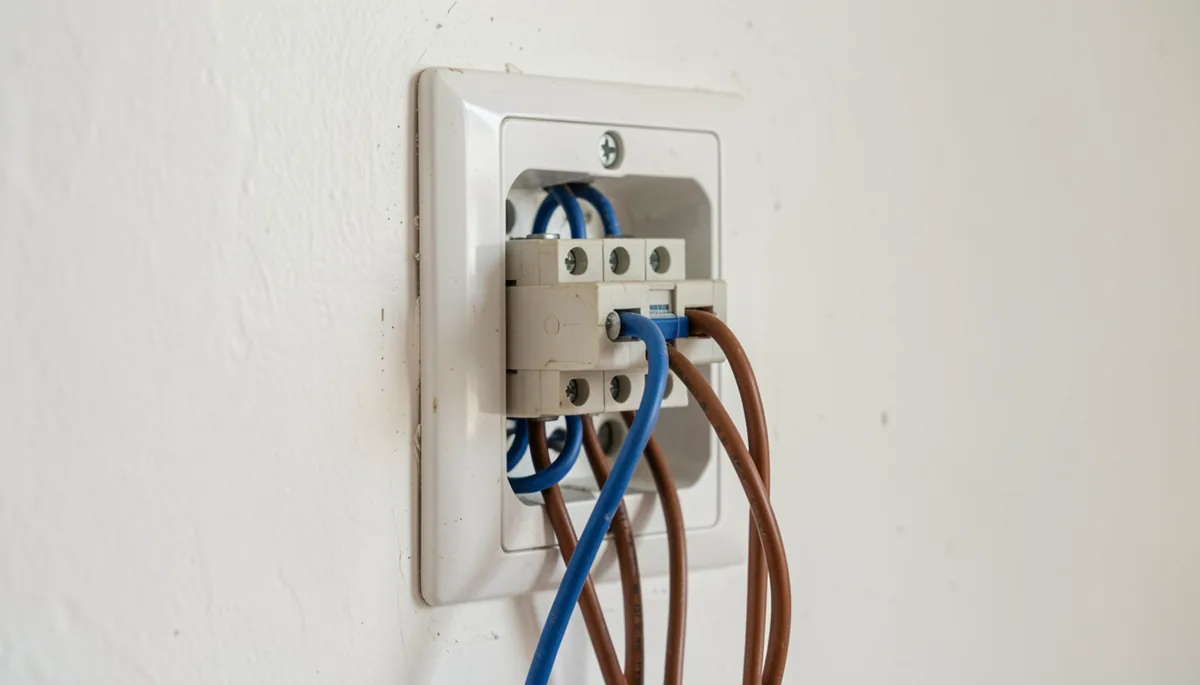

Синий и коричневый: как не ошибиться

В 95% случаев в современных квартирах синий — это ноль, а коричневый — фаза. Это стандарт ГОСТ. Но есть нюансы. Если монтажник экономил или использовал остатки кабеля, он мог перепутать цвета. Например, использовать синий провод для фазы, потому что коричневый закончился на середине трассы.

Чтобы не гадать, используйте мультиметр или индикаторную отвертку. Индикаторная отвертка стоит 50 рублей в любом строительном магазине. Прикоснитесь жалом к оголенному проводу. Если лампочка внутри отвертки загорелась — перед вами фаза. Если темно — это ноль или земля.

Проверка напряжения мультиметром

Мультиметр дает больше точности. Переключите прибор в режим измерения переменного напряжения (ACV) на значение 600 или 750 вольт. Приложите один щуп к одному проводу, а второй — к другому. Если прибор показал 220–230 вольт, вы нашли пару фаза-ноль. Если вы приложили щуп к фазе и к заземлению, прибор тоже покажет около 220 вольт.

Безопасность при работе с цветами

Никогда не считайте, что цвет провода гарантирует отсутствие напряжения. Даже если вы видите синий провод, он может быть под напряжением из-за ошибки предыдущего мастера. Я сам однажды разбирал распределительную коробку в хрущевке, где синий провод был фазой, а коричневый — нулем. Это случается чаще, чем кажется.

Перед тем как резать изоляцию или зачищать жилы, сделайте три шага:

• Выключите автомат в щитке.
• Проверьте отсутствие напряжения индикатором на каждом проводе.
• Попробуйте включить свет или прибор в этой же линии, чтобы убедиться, что ток действительно отключен.

Если вы видите белый провод, не спешите подключать его к нулю. В старых схемах белый часто служил фазой. В новых — может быть и нулем, если это импортный кабель. Всегда проверяйте каждый контакт отдельно. Помните, что заземление (желто-зеленый) — это самый важный провод для вашей жизни, его нельзя путать ни с чем другим.
