Как правильно соединить провода в распределительной коробке для света и розеток и выключателя в доме

Для соединения проводов в распределительной коробке используют клеммники Wago, винтовые зажимы или сварку. Правильная схема исключает перегрев контактов и возгорание при нагрузке на розетки выше 3.5 кВт.

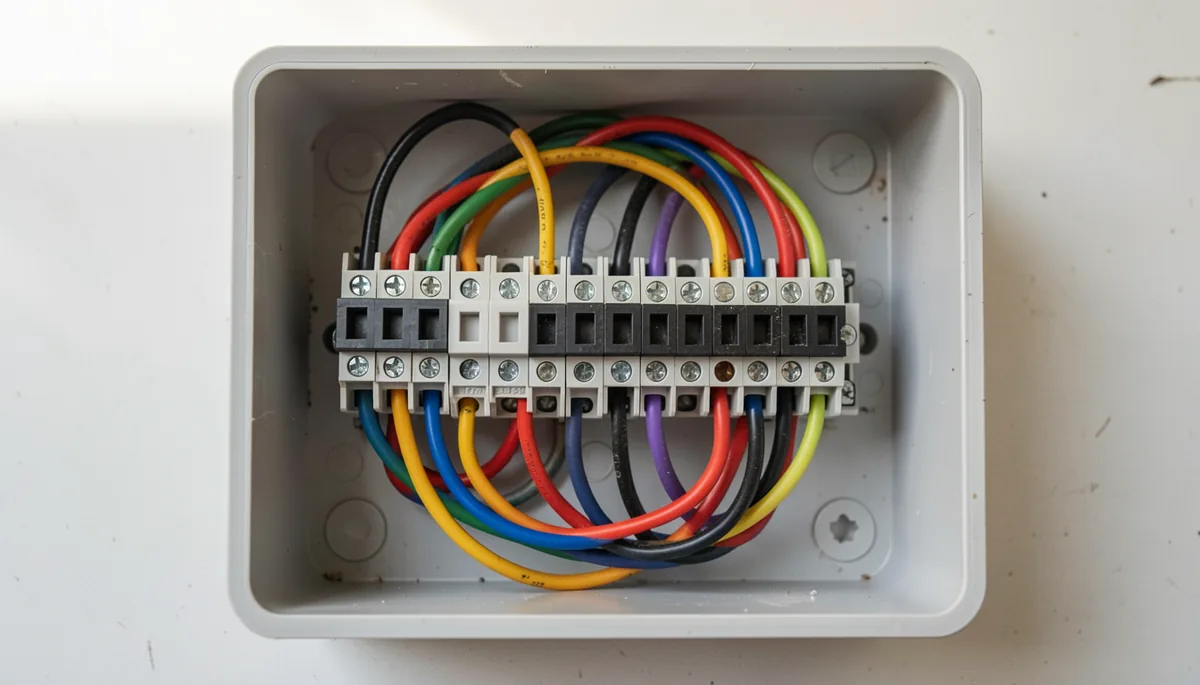

Схемы подключения: свет и розетки, а также выключатели

Электрика в доме делится на две независимые группы: силовую (розетки) и осветительную (лампы и выключатели). Никогда не вешайте свет на ту же линию и что, а также чайник или стиральную машину. Если произойдет короткое замыкание в розетке, вы хотя бы сможете найти дорогу домой в темноте.

В распределительной коробке свет подключается через выключатель. Схема выглядит так: фаза (L) приходит из щитка, идет в коробку, оттуда — на выключатель, затем с выключателя — на лампу. Ноль (N) идет напрямую из щитка в коробку и сразу на лампу. Заземление (PE) всегда идет напрямую к светильнику.

Розетки подключаются проще. Фаза и ноль, а также земля приходят из щитка и распределяются по всем розеткам в этой линии. Для розеток используйте кабель ВВГнг-LS сечением 2.5 мм². Для освещения достаточно 1.5 мм².

Как соединить 3 или 4 провода в коробке

Количество проводов зависит от того, сколько потребителей вы «запитываете» через одну точку. Если у вас три провода (например, приходящая фаза, уходящая фаза на лампу и ноль), вам нужно создать общую точку контакта.

Для 3 проводов лучше всего подходят самозажимные клеммы Wago серии 221. Вставьте каждый конец зачищенного провода в свой паз. Для 4 проводов ситуация сложнее. Часто это бывает «скрутка» при подключении розетки, где есть фаза и ноль, а также земля и приходящий провод от предыдущей розетки.

При работе с 4 проводами используйте клеммы с большим током (серия 221 на 4 входа). Если вы используете винтовые колодки, убедитесь, что винт не перерезает жилу, а плотно прижимает её. Плохой контакт на четырех проводах создаст нагрев, который быстро испортит изоляцию всех соседних жил.

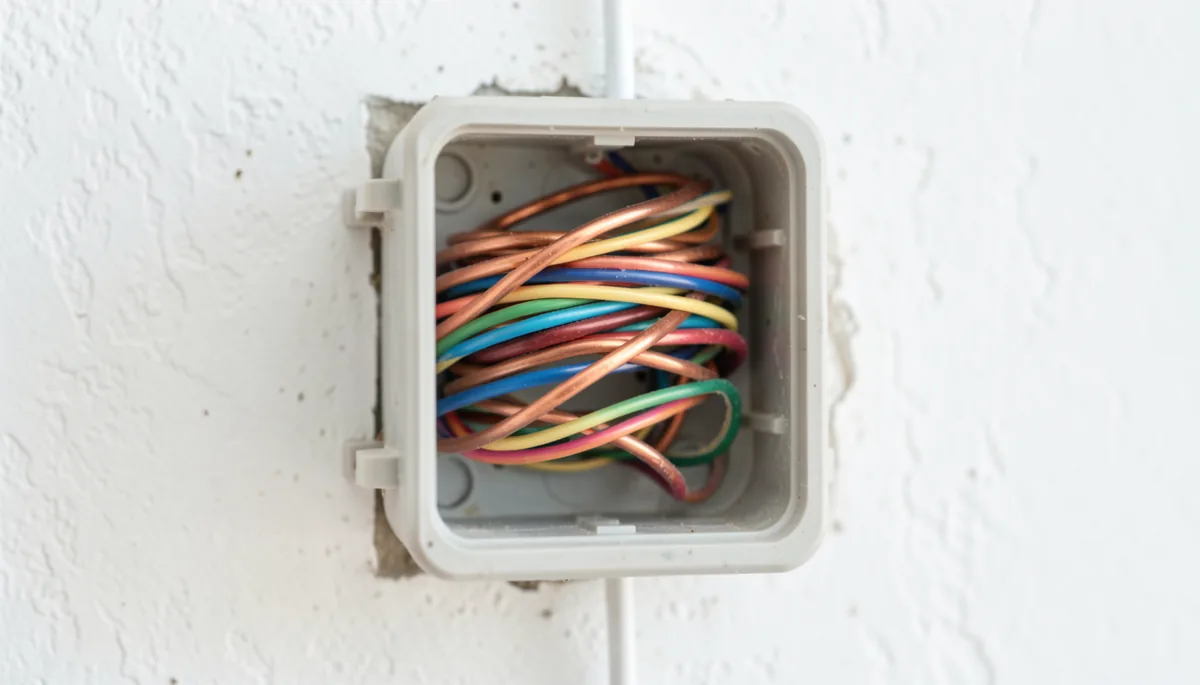

Как соединить много проводов в одной коробке

Когда в коробку приходит 6, 8 или 10 проводов, обычные маленькие клеммы не справятся. Не пытайтесь запихнуть все провода в одну огромную клемму — это ошибка. Сделайте разделение по группам.

Сначала разделите провода на функциональные узлы:

• Группа «Ноль»: соберите все синие провода вместе через мощный клеммник или шину.
• Группа «Земля»: соедините все желто-зеленые провода в отдельный узел.
• Группа «Фаза»: здесь нужно быть внимательным. Разделите фазу на «приходящую» и «распределяемую».

Если проводов слишком много, используйте метод разветвления. Сначала соедините приходящий провод с двумя уходящими через одну клемму, а затем добавьте остальные. В моей практике на объекте в Подмосковье в 2022 году мы использовали распределительные блоки (шины) внутри глубоких коробок, когда нужно было объединить 12 жил. Это надежнее, чем городить огород из десятка мелких Wago.

Расключение проводов: пошаговый алгоритм

Прежде чем браться за инструмент, проверьте напряжение индикаторной отверткой или мультиметром. Работа под напряжением — прямой путь в больницу.

Шаг 1. Подготовка. Снимите изоляцию с концов проводов на 10-12 мм. Если используете Wago, длина зачистки указана на корпусе клеммы. Не оставляйте голую медь снаружи клеммы — это опасно.

Шаг 2. Группировка. Разложите провода по цветам. Синий к синему, желто-зеленый к желто-зеленому. Фазу (коричневый, черный или белый) держите отдельно до момента соединения.

Шаг 3. Соединение. Вставьте провода в клеммы. После фиксации потяните за каждый провод с силой. Если провод выскочил — контакт плохой, выбрасывайте клемму и берите новую.

Шаг 4. Укладка. Аккуратно уложите провода в коробку «змейкой». Не допускайте, чтобы провода давили друг на друга или на крышку коробки. Если коробка заполнена на 90%, она перегреется.

Распределительная коробка и правила монтажа

Выбор коробки зависит от количества соединений. Для 3-4 проводов хватит стандартной пластиковой коробки диаметром 80 мм. Если вы планируете сложное расключение с кучей жил, берите коробку глубиной не менее 50 мм. Маленькие и плоские коробки — враг надежной проводки.

Используйте только негорючий пластик (маркировка самозатухания). Если вы используете опрессовку (гильзы ГМЛ), помните: это самый надежный метод, но он требует наличия специального пресс-клеща. Для бытового ремонта дома клеммники — оптимальный вариант, если не экономить на бренде и брать оригинальные изделия, а не дешевые подделки с AliExpress.

После завершения всех работ проверьте нагрузку. Включите одновременно два мощных прибора (например, электрочайник и обогреватель) и потрогайте коробку через 15 минут. Она должна быть комнатной температуры. Если чувствуете тепло — вы где-то недожали контакт.
