Как подключить генератор к дому через розетку правильно
Подключение генератора к домашней сети требует установки специального переключателя, чтобы избежать встречного тока. Напрямую втыкать кабель от генератора в обычную розетку дома категорически нельзя. Это приведет к короткому замыканию или удару током соседей, когда у них снова дадут свет.

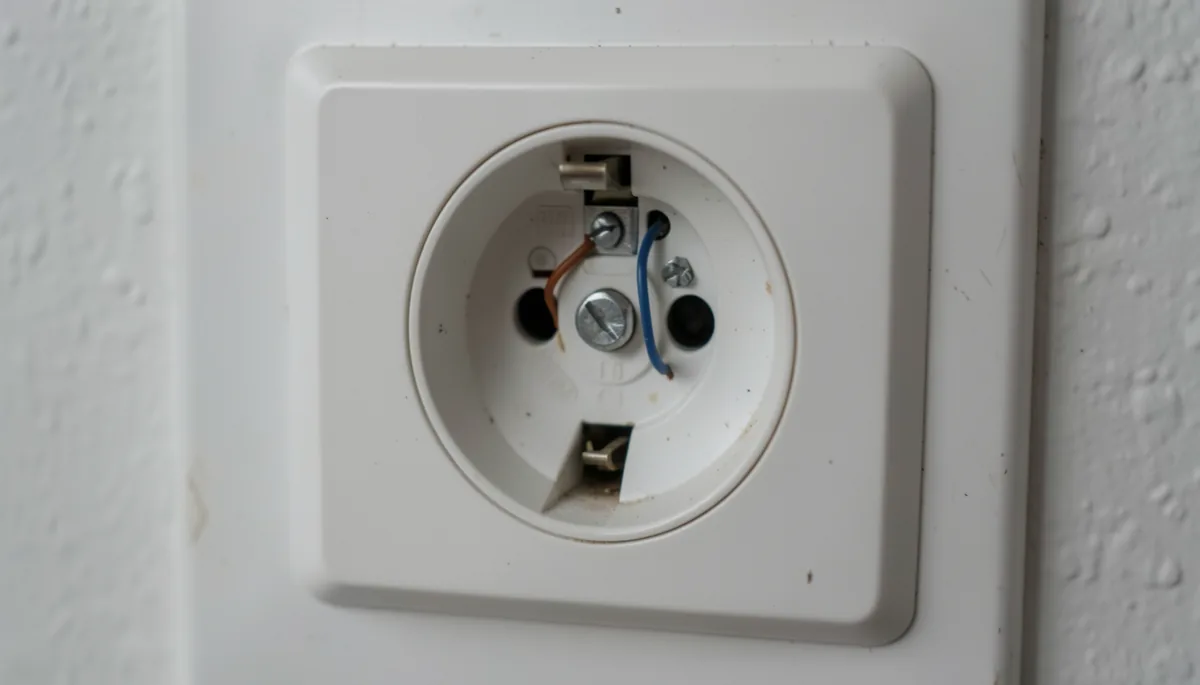

Почему нельзя использовать обычную розетку
Многие думают, что достаточно соединить удлинитель с генератором и воткнуть его в розетку на кухне. Это опасная ошибка. В вашей электросети есть два пути: от столба к дому и от генератора к потребителям. Если вы просто включите прибор в розетку, ток пойдет не только в чайник, но и обратно в общую сеть. Когда электрики на подстанции включат рубильник, ваш генератор встретится с мощным напряжением извне. Результат — взрыв генератора или пожар в щитке.
Второй риск — обратный ток. Если у соседа по линии отключили свет, а ваш генератор «засветил» сеть, электрик может получить смертельный удар при работе на столбе. Чтобы этого не случилось, нужно физически разорвать связь с внешней сетью. Единственный верный способ сделать это — использовать реверсивный рубильник или систему перекидных автоматов.
Схема подключения через розетку 220В
Если вам нужно запитать только одну группу потребителей, например, холодильник и свет в одной комнате, можно использовать метод «выделенной розетки». Для этого выберите одну розетку, которая не связана с другими линиями напрямую. Вам понадобится специальный переключатель (I-0-II), который вы установите в отдельный подрозетник.
Порядок действий такой:
- Отрежьте провода, идущие к выбранной розетке от общего щитка.
- Установите переключатель на три положения: «Сеть», «Выключено», «Генератор».
- К контактам «Сеть» подключите провода, которые шли от щитка.
- К контактам «Генератор» подведите новый кабель, который пойдет к вашей розетке.
- Второй конец этого кабеля соедините с генератором через обычную вилку.
Этот метод работает только для маломощных приборов. Если вы решите включить через такую розетку электрочайник на 2 кВт, кабель может перегреться. Всегда проверяйте сечение провода: для нагрузки 3 кВт используйте медный кабель сечением не менее 2,5 мм².

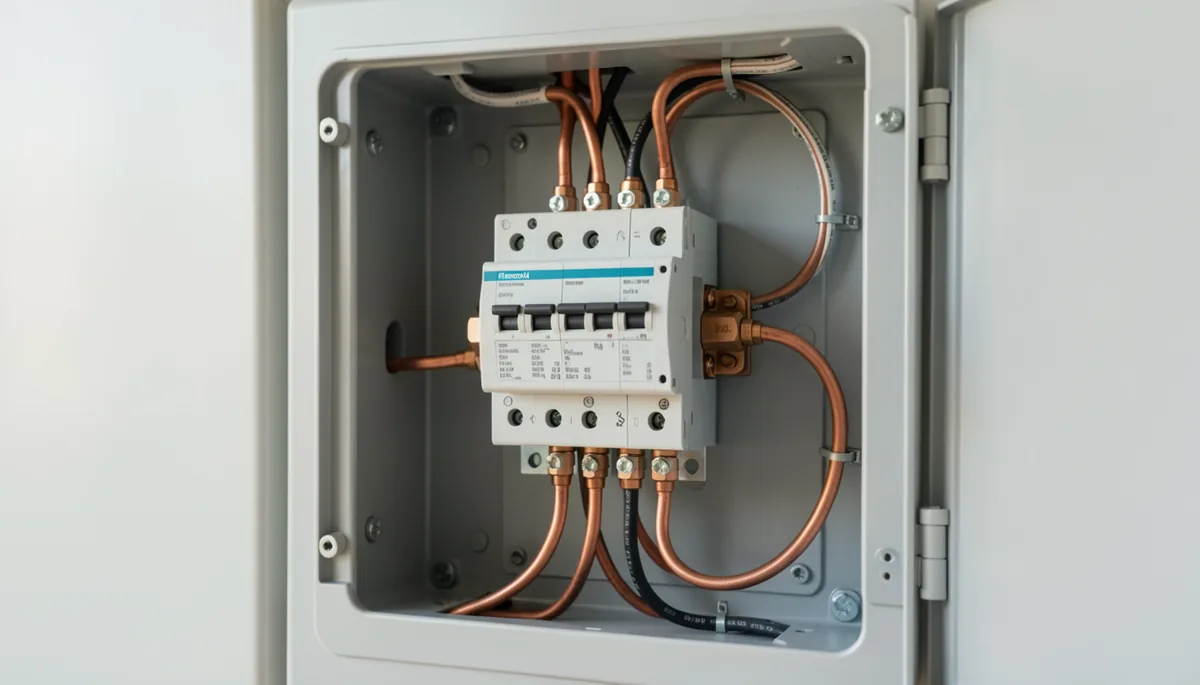

Подключение через автоматы в щитке
Для полноценной работы всего дома лучше подключаться через автоматические выключатели. Это надежнее и позволяет управлять сразу всеми группами потребителей. Вам нужно установить в щиток реверсивный рубильник (переключатель ввода). Модели вроде ABB SFT240 или аналоги от IEK стоят около 3500–5000 рублей, но они экономят нервы.
Алгоритм монтажа:
- Найдите вводной автомат, который отключает дом от городской сети.
- Установите под него реверсивный переключатель.
- Первый вход переключателя соедините с городским вводом.
- Второй вход соедините с шиной, которая идет на ваши домашние автоматы (свет, розетки, насос).
- Третий контакт (выход на генератор) выведите на отдельную розетку, расположенную снаружи дома или в техническом помещении.
Когда свет пропадает, вы полностью отключаете вводной автомат города, переводите рубильник в положение «Генератор» и запускаете бензиновый двигатель. Теперь ток течет только внутри вашего контура.
Как подключить бензогенератор к сети своими руками: нюансы
При самостоятельной сборке схемы важно учитывать фазировку. Если у вас трехфазный ввод, а генератор однофазный на 220В, вы не сможете запитать все фазы сразу. Придется выбирать одну фазу и подключать к ней только те потребители, которые критически важны. Например, насос в колодце и освещение.
Не забудьте про заземление. У генератора есть специальный болт для подключения контура заземления. Если вы подключаете его к дому, соедините корпус генератора с общей шиной заземления вашего дома. Это защитит электронику от скачков напряжения и статики. Я использовал медный уголок, вбитый в землю на 1,5 метра, и соединил его с корпусом через провод сечением 6 мм².
Безопасность и расчет мощности
Прежде чем подключать электрогенератор к домашней сети, посчитайте суммарную мощность всех приборов. Помните про пусковые токи. Холодильник потребляет 200 Вт в рабочем режиме, но в момент старта компрессора ему нужно около 1200 Вт. Если ваш генератор выдает 3 кВт, не пытайтесь включить одновременно насос, чайник и микроволновку. Система просто уйдет в защиту или сгорит обмотка генератора.
Соблюдайте эти правила:
- Используйте только качественные медные кабели (марки ВВГнг).
- Проверяйте напряжение на выходе генератора мультиметром перед подключением.
- Никогда не оставляйте работающий генератор в закрытом помещении или гараже — угарный газ убивает мгновенно.
Если вы сомневаетесь в своих силах, лучше пригласите электрика для установки реверсивного рубильника. Ошибка в схеме стоит дороже, чем визит мастера.
