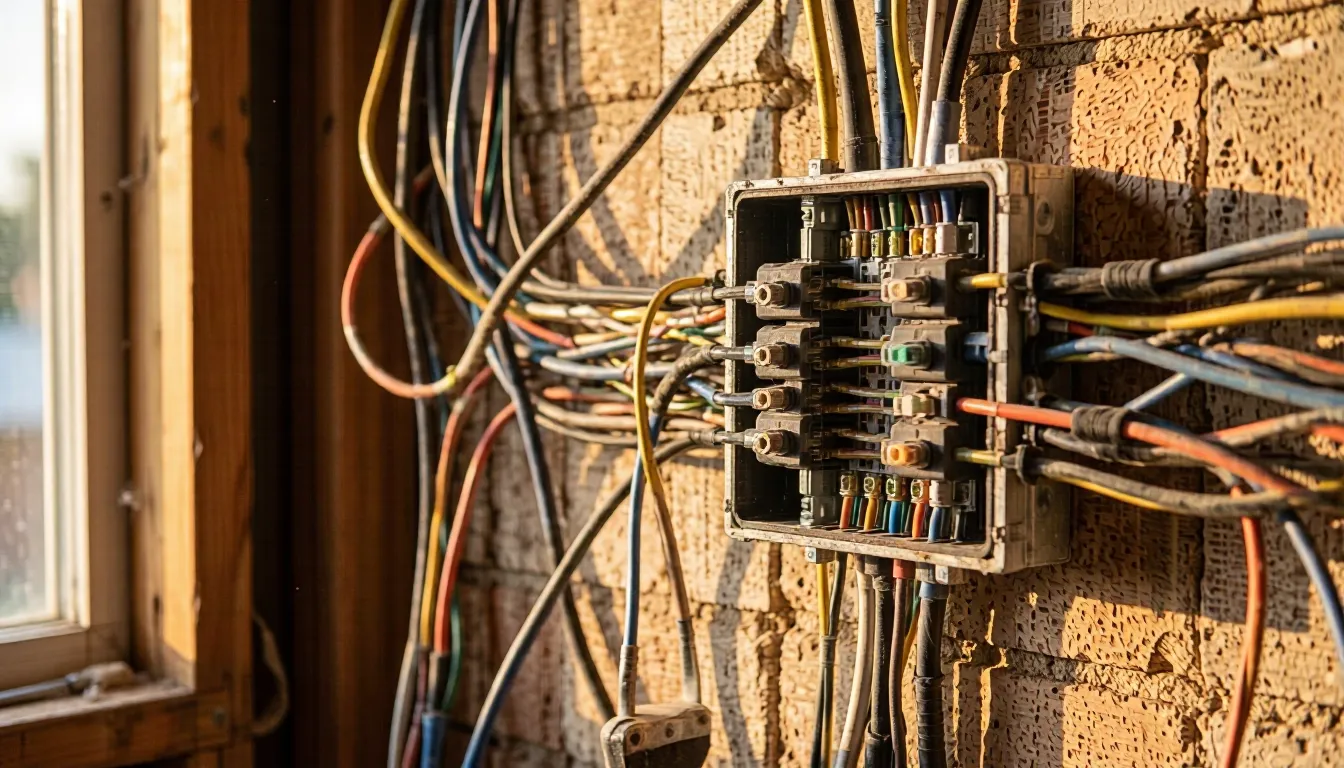

Как правильно подключить греющий кабель для водопровода внутри трубы

Для защиты водопровода от замерзания используют два типа кабелей: внутритрубные и наружные. Выбор метода зависит от диаметра трубы, типа жидкости и возможности демонтажа соединений.

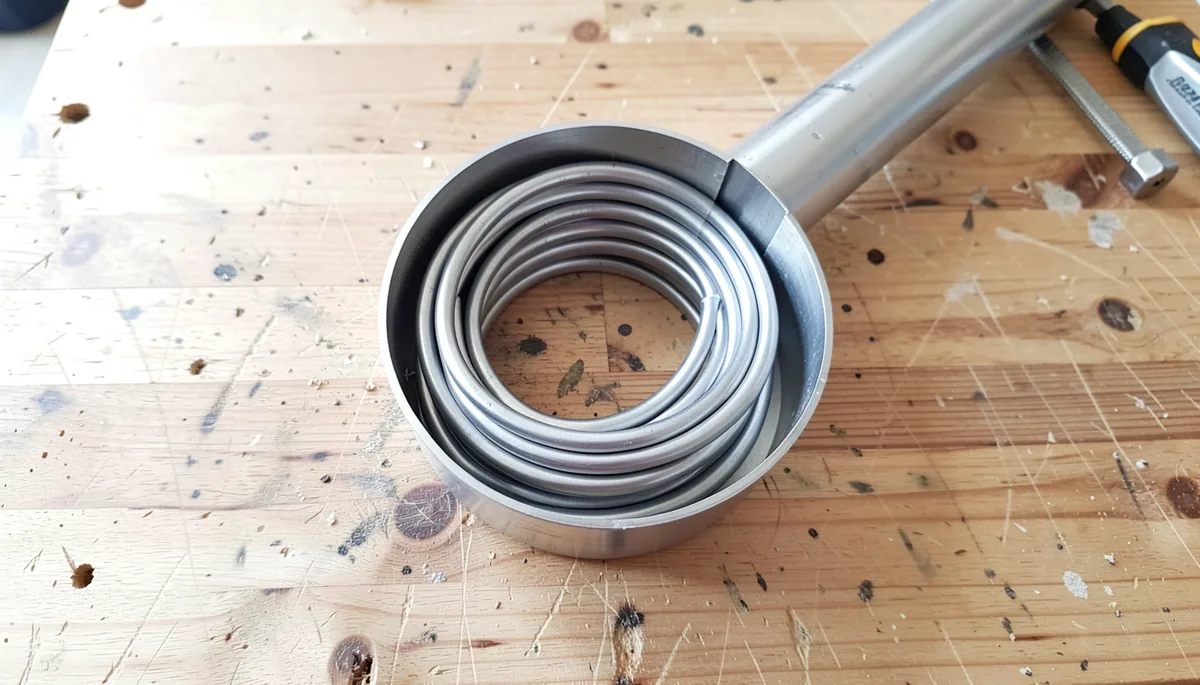

Монтаж греющего кабеля внутрь трубы

Внутритрубный монтаж нужен, когда труба уже зарыта в землю или находится в труднодоступном месте. Кабель заводится непосредственно в поток воды. Это работает эффективно, потому что тепло передается сразу жидкости, а не стенкам металла или пластика.

Для такой работы подходит только специальный кабель с оболочкой из фторопласта (PTFE). Обычный ПВХ-кабель внутри трубы расплавится за 15 минут. При работе с фторопластом учитывайте его малый диаметр, обычно он составляет 3–5 мм.

Пошаговый план действий:

• Опорожните систему от воды. Это критично, иначе кабель сгорит при первом включении из-за перегрева в воздушной прослойке.
• Проденьте кабель через вводное отверстие или через существующий сантехнический узел.
• Растяните кабель по всей длине участка. Не делайте резких петель.
• Заполните трубу водой и проверьте герметичность стыков.

Если труба имеет диаметр меньше 20 мм, внутритрубный метод может сильно снизить напор воды. В таких случаях лучше использовать наружный обогрев.

Установка кабеля на поверхность трубы

Наружный монтаж проще и безопаснее для большинства бытовых систем. Вы крепите кабель к внешней стенке, создавая тепловой контур. Тепло идет от кабеля к трубе, а затем к воде.

Если у вас пластиковая труба (ПНД или полипропилен), будьте осторожны. Пластик боится локального перегрева. Используйте саморегулирующийся кабель. Он меняет свою мощность в зависимости от температуры окружающей среды: чем холоднее на улице, тем сильнее он греет.

Как крепить кабель к пластику:

• Используйте алюминиевый скотч или специальные металлические ленты.
• Закрепляйте кабель через каждые 30–50 см с помощью пластиковых стяжек или хомутов.
• Не прижимайте кабель слишком сильно, чтобы не деформировать стенку трубы.

Для стальных труб монтаж идет еще проще. Можно использовать обычные металлические хомуты. Теплопроводность стали высокая, поэтому кабель будет работать максимально эффективно даже при небольшом контакте.

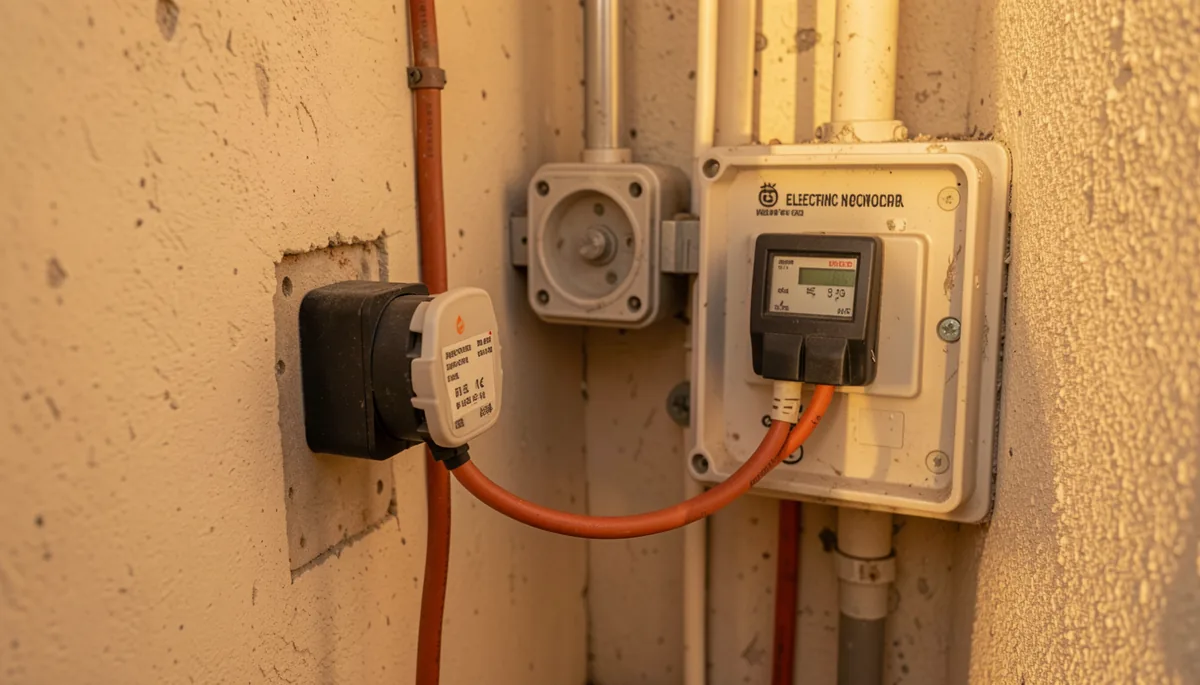

Подключение к электросети и защита системы

Подключение кабеля — это не просто вставить вилку в розетку. Это создание защищенной электрической цепи. Большинство кабелей имеют «мокрый» конец, который нельзя заливать водой, и «сухой» конец, где находится соединение с проводом питания.

Схема подключения выглядит так:

• Протяните силовой кабель от распределительной коробки до сухого конца греющего кабеля.
• Используйте термоусадочные трубки с клеевым слоем для изоляции мест соединений.
• Установите в цепь УЗО (устройство защитного отключения) на 10 или 30 мА. Это спасет вас от удара током при повреждении оболочки.

Для автоматизации процесса купите терморегулятор. Настройте его на +5°C. Тогда кабель будет включаться только тогда, когда температура начнет падать ниже этой отметки. Это сэкономит до 40% электроэнергии по сравнению с круглосуточной работой.

Если вы монтируете кабель снаружи, обязательно закройте его теплоизоляцией. Используйте вспененный полиэтилен толщиной минимум 10 мм. Без утеплителя кабель будет тратить 70% энергии на нагрев воздуха вокруг трубы, а не самой воды.

Типичные ошибки при монтаже

Первая ошибка — перекрещивание кабеля. Если саморегулирующийся кабель наложится сам на себя, в месте пересечения возникнет зона критического перегрева. Это может привести к пробою изоляции и короткому замыканию.

Вторая ошибка — использование обычного кабеля для обогрева под водой. В 2022 году я видел случай, когда монтажник решил сэкономить и засунул в трубу стандартный кабель для теплого пола. Результат: оплавление ПНД-трубы и залив подвала за 10 минут.

Третья ошибка — игнорирование заземления. Металлические трубы должны быть соединены с контуром заземления дома. Если кабель пробьет на трубу, без заземления вы получите смертельно опасный объект вместо водопровода.

Перед включением проверьте сопротивление изоляции мультиметром. Значение должно быть выше 0,5 МОм. Если прибор показывает ноль — кабель поврежден или плохо изолирован, включать его нельзя.
