Как изолировать греющий кабель на конце

Оставлять открытый конец греющего кабеля нельзя из-за риска короткого замыкания или попадания влаги внутрь изоляции. Правильная герметизация защищает провод от коррозии и предотвращает выход из строя всей системы при первом же дожде или таянии снега.

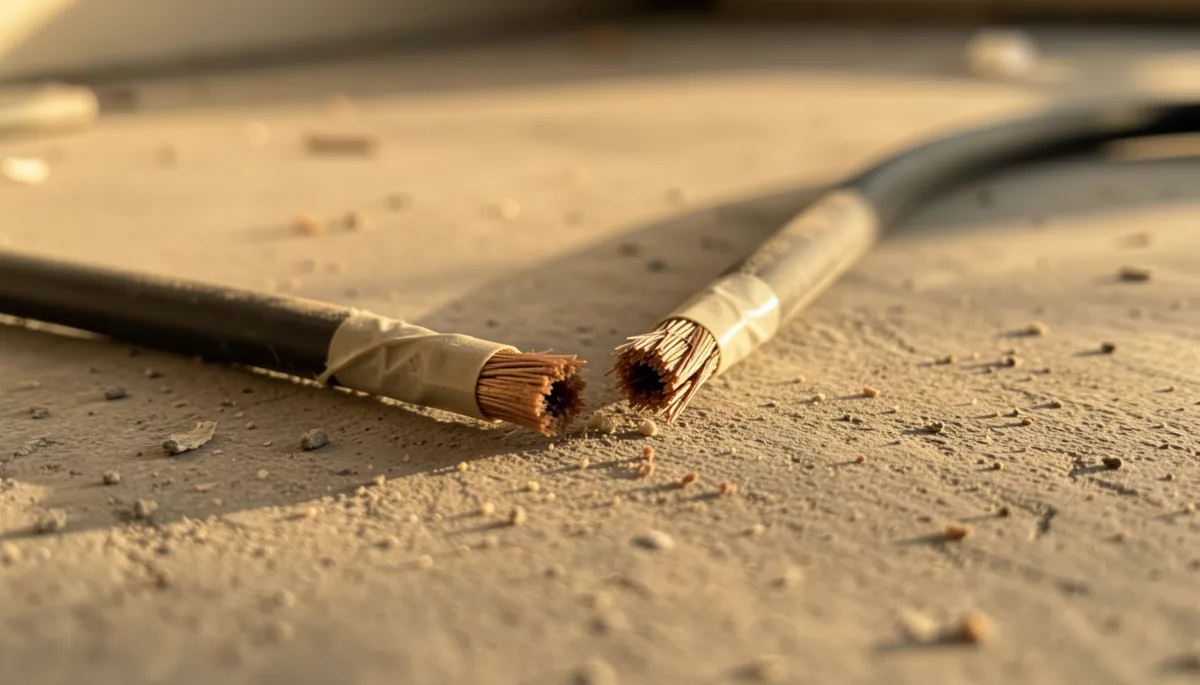

Почему нельзя просто замотать изолентой

Обычная ПВХ-изолента со временем рассыхается под воздействием температурных перепадов. Греющий кабель постоянно нагревается, а затем остывает. Это создает эффект «дыхания»: при нагреве воздух внутри расширяется, а при остывании затягивает внутрь капли конденсата. Если вы просто обмотаете конец синей изолентой из хозмага, через 3-4 месяца влага окажется внутри жилы. Это приведет к окислению меди и перегоранию кабеля.

Саморегулирующийся кабель работает иначе, чем резистивный. Его сердечник состоит из полупроводникового полимера, который меняет сопротивление в зависимости от температуры. Если на конце возникнет утечка тока через влажную изоляцию, контроллер может ошибочно решить, что система перегрета, или вовсе отключит питание.

Способ №1: Использование заводских концевых муфт

Это самый надежный метод, который используют монтажники на промышленных объектах. Вам понадобится специальная термоусадочная муфта с клеевым слоем. Она состоит из трех частей: основной трубки, герметизирующего компаунда и защитного колпачка.

Пошаговый алгоритм действий:

• Очистите конец кабеля от пыли и жирных пятен спиртом или бензином «Калоша».
• Наденьте на кабель термоусадку чуть большего диаметра, чем толщина самого провода.
• Залейте внутрь муфты специальный герметик или засыпьте порошковый компаунд (зависит от комплектации муфты).
• С помощью строительного фена прогрейте муфту до 120-150 градусов. Клей внутри должен равномерно распределиться по всей длине перекрытия.

Если вы купили кабель марки Devi или Raychem, у них есть готовые наборы для заделки концов. Стоят такие комплекты от 800 до 1500 рублей за штуку. Это дороже изоленты, но дешевле покупки нового кабеля длиной 20 метров.

Способ №2: Герметизация с помощью эпоксидной смолы

Если муфты нет под рукой, можно использовать метод «заливки». Этот способ подходит для стационарных систем, где кабель не будет двигаться. Вам понадобится двухкомпонентная эпоксидная смола с высокой адгезией и термостойкостью.

Сначала нужно сделать «стакан» из термоусадочной трубки с клеевым слоем. Отрежьте кусок трубки длиной 5-7 см. Один конец трубки плотно прижмите к кабелю, а второй оставьте открытым. С помощью шприца закачайте эпоксидную смолу внутрь трубки так, чтобы она полностью заполнила пустоты между жилой и стенками изоляции. Важно не оставлять пузырьков воздуха.

Следите за временем отверждения. Дешевая смола из строительного магазина может стать хрупкой при -30°C. Выбирайте составы, рассчитанные на эксплуатацию в морозы. После полного застывания (обычно 24 часа) край трубки можно дополнительно стянуть пластиковой стяжкой или обмотать качественной самослипающейся лентой.

Важные нюансы при работе с саморегулирующимся кабелем

Саморегулирующийся кабель имеет специфическую структуру. Его изоляция часто более мягкая и эластичная, чем у обычного ПВС. При заделке конца не перетягивайте соединение слишком сильно механическими зажимами. Вы можете повредить полупроводниковый слой, и кабель начнет греться в одном месте слишком интенсивно, что приведет к прогару.

Как проверить качество заделки

После того как вы изолировали конец, проведите тест. Не включайте кабель сразу в сеть 220В. Возьмите мультиметр и замерьте сопротивление между жилой кабеля и его внешней оболочкой (экраном). Показатель должен стремиться к бесконечности (мегаомы). Если прибор показывает низкое сопротивление, значит, внутри остался воздух или смола легла неровно, создав путь для тока.

Еще один проверенный метод — визуальный контроль. Посмотрите на муфту под углом к свету. На поверхности не должно быть трещин или пустот. Если вы используете термоусадку с клеевым слоем, по краям должен появиться тонкий слой застывшего клея, который «запечатал» стык.

Если кабель проложен в трубе или коробе, добавьте сверху слой силиконового герметика. Это создаст дополнительный барьер для воды, если труба окажется заполнена конденсатом. В морозные зимы, например в Подмосковье, разница температур между теплым помещением и улицей достигает 50 градусов, и только двойная защита спасет систему от протечек.
