Как проверить греющий кабель на работоспособность мультиметром

Для проверки греющего кабеля мультиметром нужно измерить его сопротивление или проверить отсутствие обрыва цепи. Инструмент покажет, работает ли нагревательный элемент или провод внутри изоляции перебит.

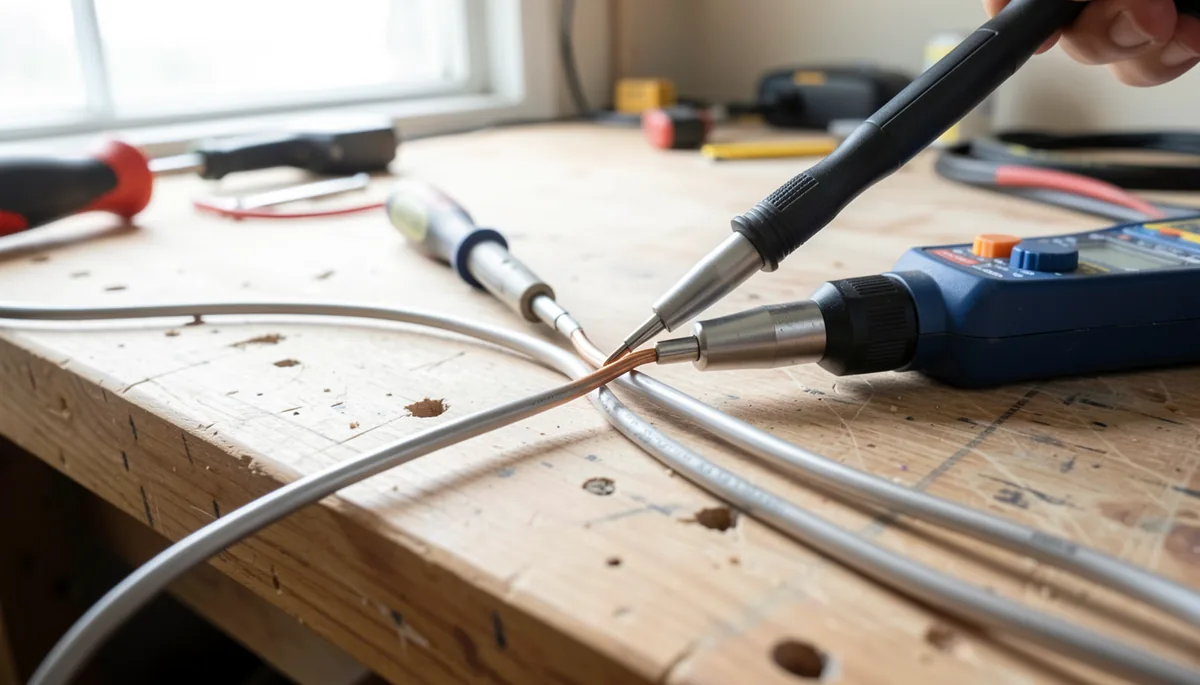

Проверка целостности кабеля

Сначала убедитесь, что кабель полностью обесточен. Выньте вилку из розетки или отключите автомат в щитке. Если вы будете мерить сопротивление под напряжением, мультиметр сгорит, а вы получите удар током. Проверьте отсутствие напряжения на концах кабеля еще раз.

Переключите мультиметр в режим прозвонки. Это режим, где при замыкании щупов раздается непрерывный писк. Приложите один щуп к одному концу кабеля, а второй — к другому. Если прибор запищал, значит, электрическая цепь замкнута и провод внутри не разорван.

Если тишина, переходите к измерению сопротивления. Выставьте селектор на диапазон Ом (Ω). Для большинства бытовых кабелей подойдет предел 200 Ом или 2 кОм. Если на экране горит «1» или «OL», значит, цепь разорвана. Это обрыв. Причина может быть в механическом повреждении или перегибе под острым углом.

Часто обрыв случается в местах подключения к термостату или в местах входа кабеля в гофру. Проверьте эти участки отдельно, если длина позволяет.

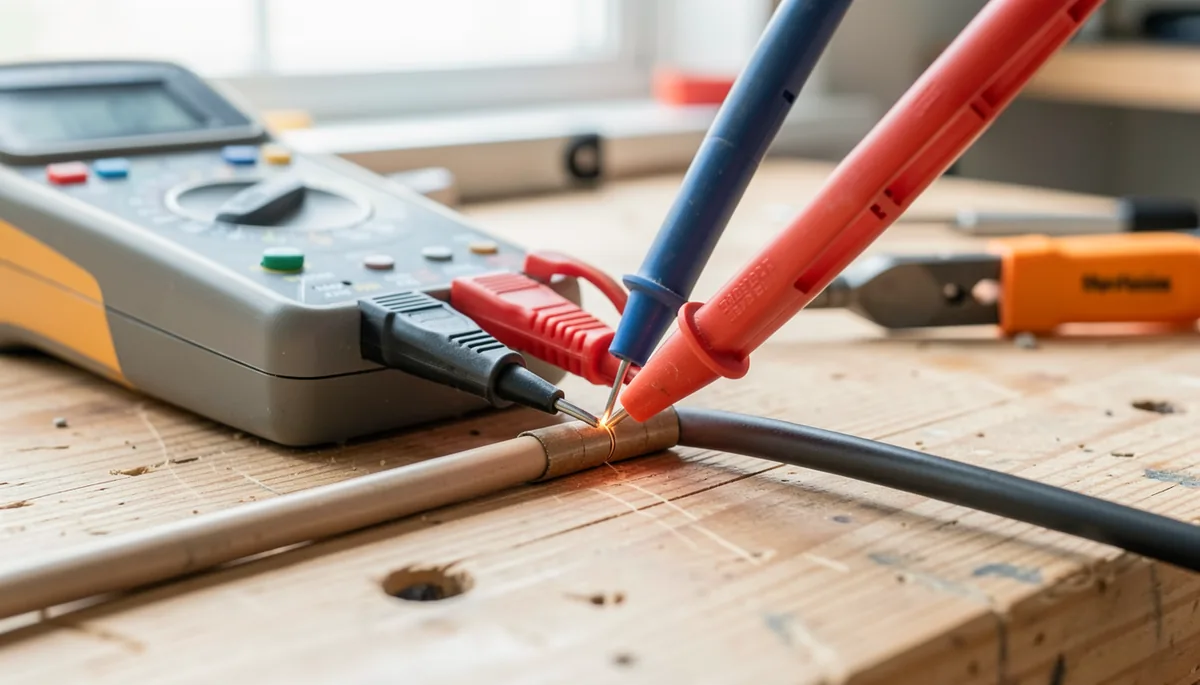

Как измерить сопротивление греющего кабеля

Прозвонка — это грубый метод. Она не покажет, что кабель будет греться слабо или работать нестабильно. Для точного анализа используйте измерение сопротивления в Омах. Это единственный способ понять реальное состояние нагревательного элемента.

Возьмите паспорт изделия или технический лист. Там всегда указано номинальное сопротивление при определенной температуре. Например, кабель длиной 10 метров может иметь сопротивление 150 Ом. Если ваш мультиметр показывает 300 Ом — кабель поврежден или имеет дефект структуры. Если показывает 10 Ом — это короткое замыкание.

Соблюдайте правила замера:

• Не касайтесь металлических наконечников щупов пальцами во время замера. Ваше тело добавит лишнее сопротивление, и цифры «поплывут».
• Держите щупы плотно к контактам. Плохой контакт на кончике прибора даст ложный результат.
• Сравнивайте полученное число с паспортным значением. Допустимое отклонение обычно составляет не более 5-7%.

Если вы проверяете кабель, который уже смонтирован в трубе, замеряйте сопротивление от клеммной коробки до конца линии. Если значение сильно выше расчетного, где-то внутри изоляции есть окисление или частичный обрыв жил.

Особенности проверки саморегулирующегося кабеля

Саморегулирующийся кабель работает иначе, чем обычный резистивный. Его сопротивление меняется в зависимости от температуры окружающей среды. Чем холоднее на улице, тем ниже сопротивление и выше потребляемый ток. Это заложено в его конструкцию через микроскопические частицы углерода внутри полимера.

Проверка такого кабеля мультиметром имеет нюанс. Если вы измеряете его в теплом помещении, сопротивление будет высоким. Если на морозе -20°C — оно резко упадет. Это не поломка, а нормальная работа.

Алгоритм действий для саморегулирующегося типа:

• Измерьте сопротивление в комнате при +20°C.
• Запишите результат.
• Если есть возможность, вынесите кабель на холод и замерьте снова. Сопротивление должно уменьшиться.

Если при замере в тепле мультиметр показывает бесконечность, а при попытке нагреть кабель феном — короткое замыкание, значит, структура углеродного слоя разрушена. Такой кабель подлежит замене. Он не будет выдавать нужную мощность там, где это необходимо.

Типичные ошибки при диагностике

Самая частая ошибка — попытка проверить кабель «на горячую». Мультиметр предназначен для работы с низкими напряжениями и токами. Если вы подадите на него 220 Вольт, вы увидите только вспышку и дым из прибора. Всегда работайте только с выключенным питанием.

Вторая ошибка — использование дешевых китайских мультиметров с плохими батарейками. Когда заряд аккумулятора в приборе падает ниже 20%, точность измерения сопротивления падает катастрофически. Вы можете решить, что кабель сгорел, хотя проблема в севшей «Кроне» внутри тестера. Перед замером проверьте индикатор заряда мультиметра.

Третья ошибка — игнорирование длины кабеля. Сопротивление всегда пропорционально длине. Если вы берете значение из инструкции для 5-метрового отрезка, а проверяете 20 метров, цифры не совпадут. Всегда делайте расчет: R_общ = R_метра * Длина.

Если при замере сопротивления вы видите значения, которые постоянно скачут (например, 100 Ом, потом 150, потом 80), это признак плохого контакта внутри самого кабеля или в месте его стыковки. Такой кабель нельзя использовать — он может вызвать возгорание из-за локального перегрева в месте плохого контакта.
