Как проверить заземление мультиметром на сопротивление
Проверка заземления мультиметром позволяет выявить обрыв провода или плохой контакт между шиной и розеткой. Для этого нужно измерить сопротивление между контактом заземления и нейтралью (нолем) или фазой, но важно понимать пределы точности бытовых приборов.

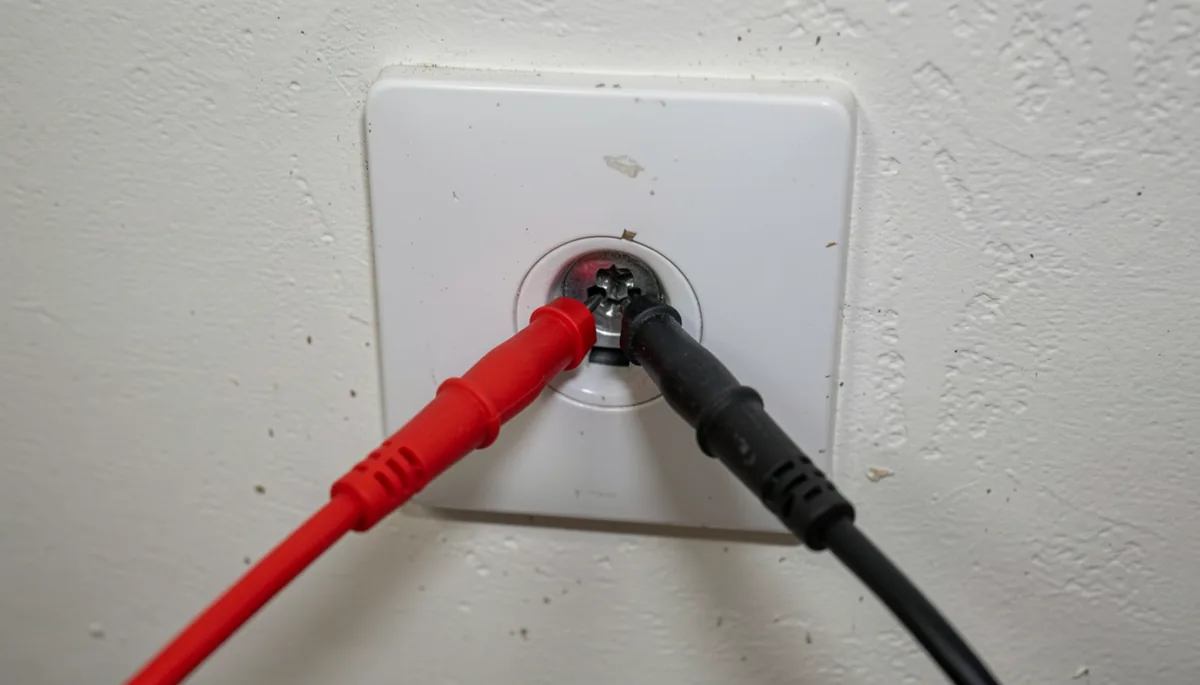

Проверка заземления в розетке мультиметром
Самый быстрый способ узнать, есть ли контакт в конкретной точке — замерить сопротивление между контактами. Возьмите мультиметр, переключите его в режим измерения сопротивления (символ Ω) на диапазон до 200 Ом или 2 кОм. Если прибор стоит на автоматическом выборе диапазона, он сам подберет нужное значение.
Вставьте щупы мультиметра в отверстия розетки. Один щуп идет в контакт заземления (металлические усики по бокам), второй — в отверстие «ноль» (нейтраль). Если на экране цифры от 0 до 2 Ом, значит, физическая связь между шиной заземления и нулем в щитке есть. Если прибор показывает «1» или «OL» (overload), цепь разорвана.
Можно проверить и через фазу. Вставьте один щуп в заземление, а второй — в отверстие фазы. Сопротивление будет высоким, обычно от нескольких сотен килоом до бесконечности, так как нагрузка (лампочка или прибор) должна быть включена в сеть. Если вы измеряете «пустую» розетку без нагрузки, мультиметр покажет бесконечность, и это нормально.
Как понять, есть ли заземление в доме вообще
Мультиметр — инструмент для поиска обрывов, а не для подтверждения наличия реального контура заземления. Если вы видите низкое сопротивление между «нолем» и «землей», это может быть признаком «зануления». В старых домах советской постройки часто соединяют рабочий ноль и защитный провод в одном щитке. Это опасно: при обрыве нуля на корпусе вашего холодильника появится фаза.
Чтобы отличить честное заземление от зануления, используйте тестер напряжения или индикаторную отвертку. Но лучше всего проверить щиток. Откройте распределительный щит и найдите шину PE (Protective Earth). Если от этой шины не идут провода к розеткам, то заземления в доме нет, даже если мультиметр показывает связь через ноль.

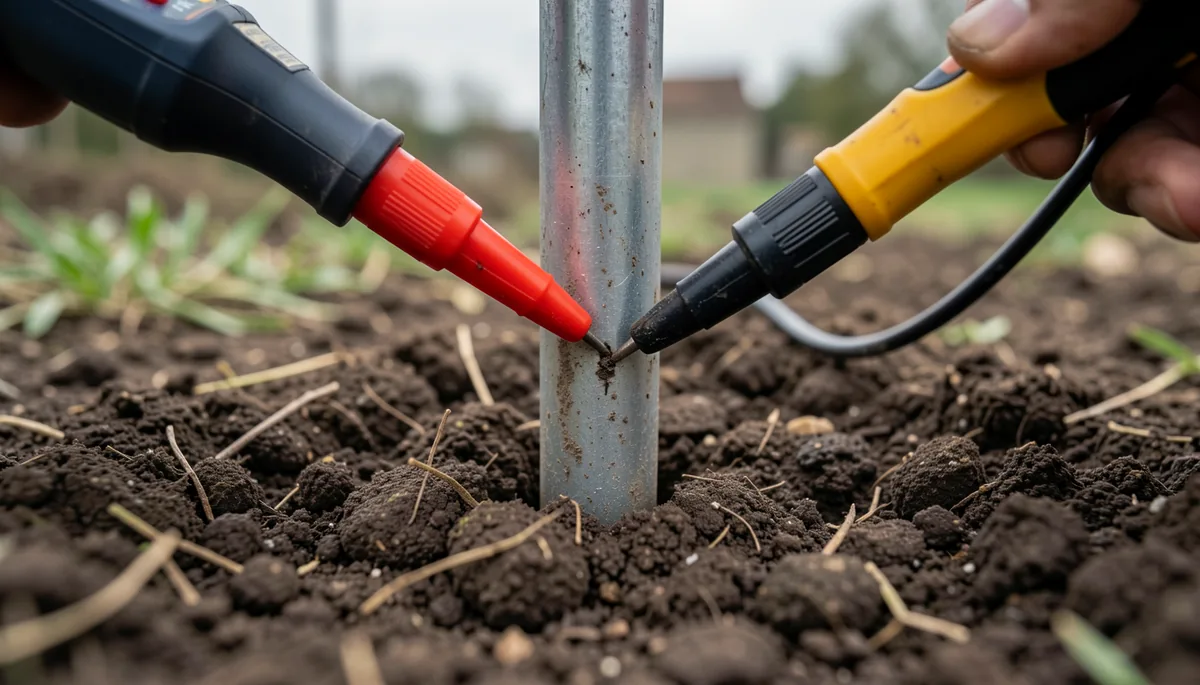

Замер сопротивления контура и частного дома
Проверить сопротивление самого контура (стержней, вбитых в землю) обычным мультиметром невозможно. Бытовой прибор имеет слишком высокое внутреннее сопротивление и малый ток измерения. Для профессиональных замеров используют мегомметры, которые подают на контур высокое напряжение (до 1000 В), чтобы «пробить» слой окислов.
В частном доме замеряют сопротивление между заземляющим электродом и землей. По норме ПУЭ (Правила устройства электроустановок) для системы TN-C-S сопротивление контура должно быть не выше 4 Ом. Если вы хотите проверить систему самостоятельно, используйте метод двух электродов. Вам понадобится второй металлический штырь, который вбивается в землю на расстоянии 10–20 метров от основного контура.
Схема действий такая:
- Вбейте вспомогательный электрод в землю.
- Подключите один щуп мультиметра к основному заземлителю, второй — к вспомогательному.
- Если мультиметр показывает очень высокое значение (десятки и сотни кОм), значит, контакт с почвой плохой.
Помните, что влажность почвы сильно влияет на результат. После сильного дождя сопротивление упадет в 2–3 раза по сравнению с сухим периодом.
Типичные ошибки при измерениях
Не пытайтесь мерить сопротивление заземления на включенном в сеть оборудовании. Это сожжет предохранитель мультиметра или сам прибор. Все замеры сопротивления проводятся только на обесточенной линии. Сначала выключите автомат в щитке, убедитесь в отсутствии напряжения индикаторной отверткой, и только потом касайтесь щупами контактов.
Еще одна ошибка — использование дешевых китайских мультиметров с точностью погрешности 5–10%. Для проверки целостности провода (есть ли обрыв) их хватит. Но для оценки качества заземления в частном секторе, где важен каждый Ом, они бесполезны. Если прибор показывает 0.5 Ом, это не значит, что у вас идеальный контур; это может значить, что вы просто измерили сопротивление самих щупов и контактов розетки.
Если мультиметр показывает «бесконечность» в розетке, проверьте целостность провода в распределительной коробке. Часто заземление обрывается именно там из-за плохой скрутки или окисления меди. Если же вы живете в старой пятиэтажке, скорее всего, вместо заземления там работает система зануления, и менять её нужно через полную переделку щитка.
