Как проверить есть ли заземление в розетке
Проверка заземления требует осторожности и наличия исправного измерительного прибора. Вы можете использовать мультиметр, индикаторную отвертку или специальный тестер розеток для получения точного результата.

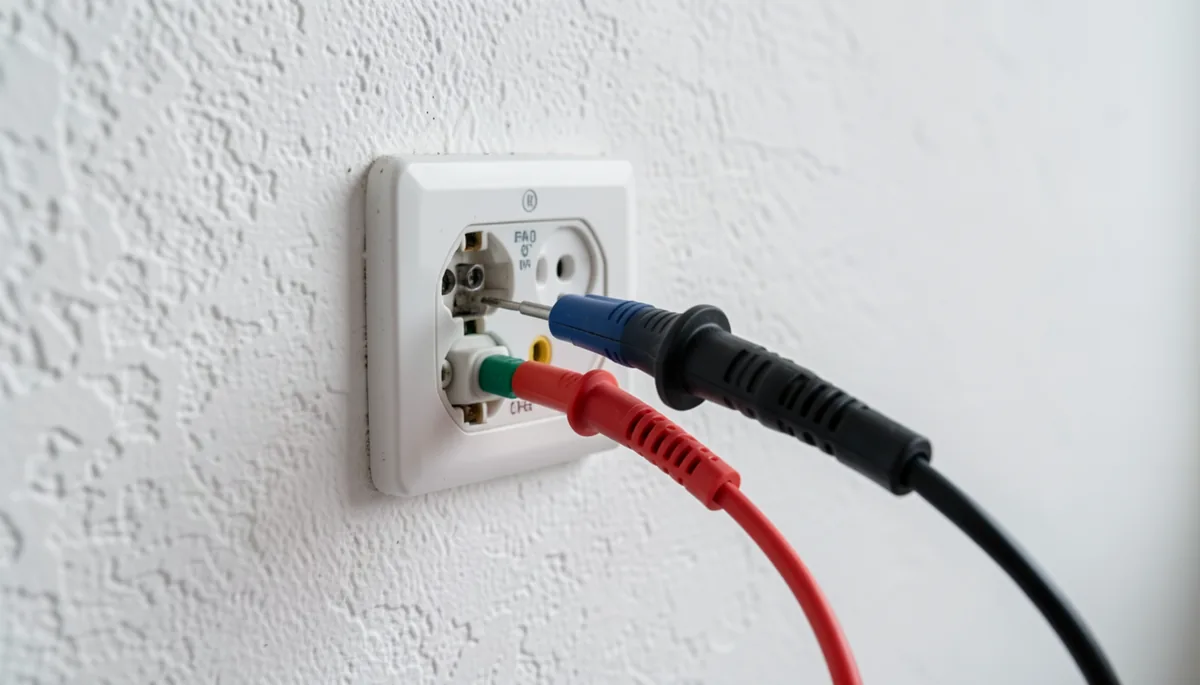

Метод с помощью мультиметра
Мультиметр дает самый наглядный результат. Вам нужно переключить прибор в режим измерения переменного напряжения (ACV) на значение выше 250 вольт. Вставьте щупы в отверстия розетки и замерьте напряжение между фазой и нулем. В нормальной сети прибор покажет от 220 до 230 вольт. Если цифры стабильны, переходите к следующему шагу.
Теперь коснитесь одним щупом фазы, а вторым — металлического контакта заземления на корпусе розетки. Хорошее заземление даст результат, близкий к первому измерению, например 224 вольта. Если прибор показывает 0 или очень низкое значение, значит, контакт отсутствует. В 2018 году мой сосед по гаражу в СНТ «Рассвет» пытался проверить розетку старым советским тестером и чуть не сжег предохранитель из-за отсутствия контакта.
Будьте внимательны. При замере между нулем и заземлением прибор должен показать около 0 вольт или крайне малое значение, близкое к нулю. Если там прыгает напряжение, значит, в щитке есть «перекос фаз» или плохой контакт нуля.
Использование индикаторной отвертки
Индикаторная отвертка — самый простой инструмент. Она стоит копейки и продается в любом строительном магазине. Этот способ не даст вам точных цифр, но поможет понять базовую ситуацию. Вставьте отвертку в отверстие фазы, а затем в отверстие заземления. Если лампочка горит в обоих случаях, у вас серьезная проблема с проводкой.
В норме свет должен гореть только на фазе. Если при касании контакта заземления индикатор загорается, это означает наличие утечки тока или «зануление». В такой ситуации заземление не работает как защитный контур, а превращается в опасный проводник. Никогда не оставляйте такую розетку без внимания, так как корпус стиральной машины может ударить током при малейшей поломке.

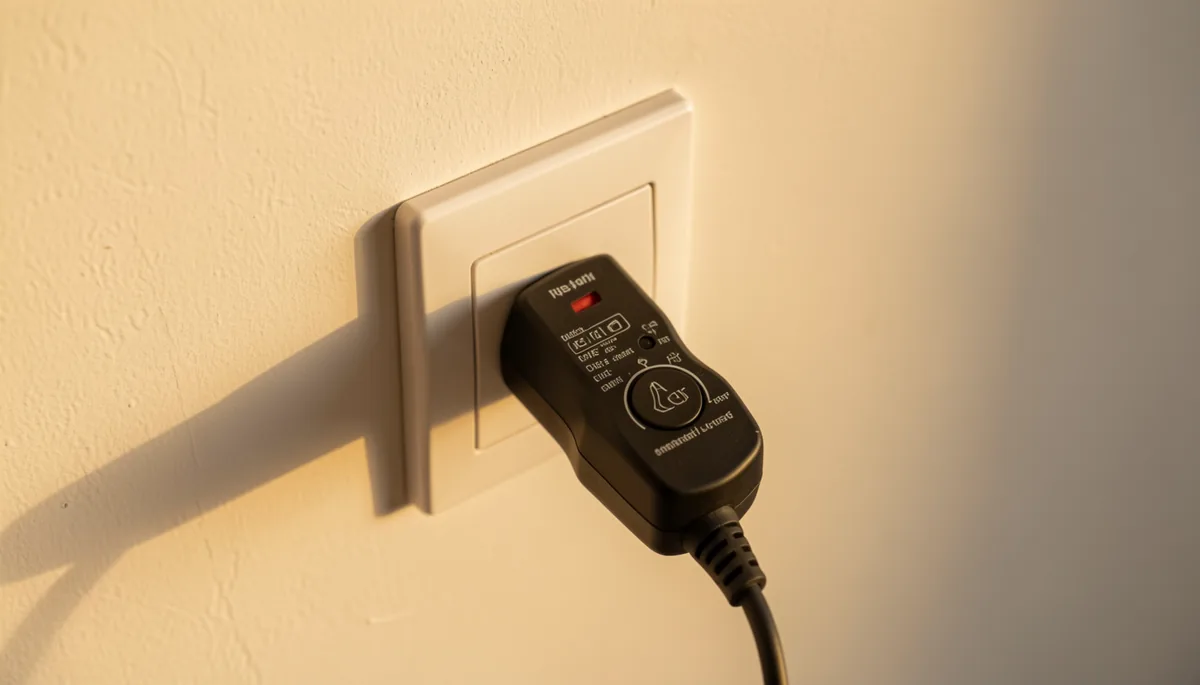

Специальный тестер розеток
Если вы не хотите разбираться в вольтах и щупах, купите бытовой тестер розеток. Это небольшое устройство с тремя контактами, которое вставляется прямо в розетку. На его корпусе есть набор светодиодов, которые показывают состояние линии. Каждый световой сигнал соответствует конкретной ошибке, например, отсутствию заземления или переполюсовке.
Этот прибор работает мгновенно. Вы просто вставили его в гнездо и увидели комбинацию огней. Это самый быстрый способ узнать, заземлена ли розетка в квартире, если вам нужно проверить сразу десять штук на кухне и в комнатах. Мастер по имени Алексей, с которым мы работали на объекте в Тюмени в прошлом году, всегда берет такой тестер, чтобы быстро отсеять заведомо неисправные точки.
Как понять, работает ли заземление на самом деле
Наличие контакта в розетке не гарантирует его функциональность. Заземление должно быть подключено к контуру заземления дома или к контуру заземления электростанции. Иногда электрики делают «ложное заземление», соединяя контакт с нулевым проводом прямо в подрозетнике. Это называется занулением, и это опасно при обрыве нуля в подъезде.
Чтобы проверить реальную работу, можно использовать прибор под названием мегаомметр. Он подает высокое напряжение на контур и измеряет сопротивление изоляции и пути тока. Обычному человеку такой прибор не нужен, но если вы чувствуете легкое покалывание от корпуса холодильника, вызывайте специалиста с мегаомметром. Сопротивление заземляющего устройства по ГОСТу не должно превышать 4 Ом для частного дома или 10 Ом для многоквартирного здания.
Типичные ошибки при проверке
- Использование дешевых мультиметров с низким входным сопротивлением, которые могут давать ложные показания при проверке утечек.
- Проверка заземления в розетках, которые установлены в старых домах с алюминиевой проводкой без третьего провода.
Если вы обнаружили, что заземления нет, не пытайтесь просто соединить контакты между собой. Это может привести к тому, что при аварии на линии вся электроника в доме окажется под напряжением. Лучше всего обратиться к электрику для прокладки новой линии от щитка. Правильный монтаж защитит вашу технику и жизнь членов семьи.
