Заземление в розетке для чего нужно

Заземление в розетке служит защитным путем для электрического тока, который при поломке уходит в землю вместо человека. Эта система предотвращает удар током при касании корпуса стиральной машины или микроволновки, если внутри произошел пробой изоляции.

Что такое заземленная розетка и как она устроена

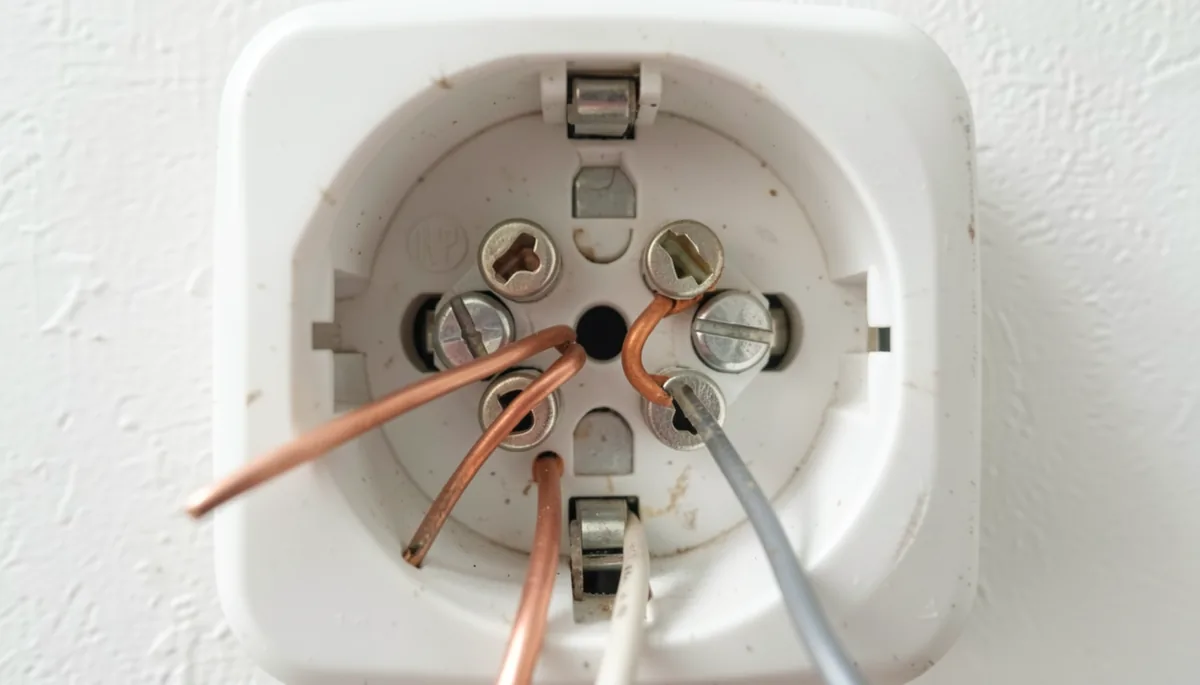

Обычная розетка имеет два отверстия для фазы и нуля. В заземленной модели появляется третье отверстие, соединенное с металлическими усиками по бокам. Эти усики — и есть контакт заземления. Они подключены к отдельному проводу, который идет от щитка к контуру заземления в самом доме или здании.

В современной квартире провод заземления (PE — Protective Earth) обычно имеет желто-зеленую окраску. Если вы разберете розетку, увидите три клеммы. Две основные держат синий и коричневый провода, а третья, расположенная чуть выше или в центре, принимает желто-зеленый кабель. Без этого третьего контакта приборам будет некуда сбросить лишнее напряжение.

В старых домах со старой проводкой заземления нет совсем. Там стоят только два провода. Если вы купите современный чайник с вилкой, где есть металлические контакты по бокам, он просто не влезет в такую розетку без переходника. Использовать такие переходники опасно, потому что они отключают саму суть защиты.

Зачем нужно заземление: защита жизни и техники

Главная задача — безопасность человека. Представьте, что внутри бойлера перетерся провод и коснулся металлического корпуса. Без заземления корпус становится «живым». Стоит вам коснуться крана или самого бака, ток пойдет через ваше тело в пол. С заземлением ток уйдет по медному проводу в землю, а автоматический выключатель в щитке мгновенно выбьет свет.

Заземление также защищает электронику. В быту часто случаются скачки напряжения или статика. Заземление помогает стабилизировать потенциал на корпусе прибора. Это критично для компьютеров, серверов и аудиосистем. Без него микросхемы могут сгореть от накопленного статического заряда или из-за наводок от соседних кабелей.

Вот три конкретных случая, когда заземление спасает ситуацию:

• Пробой ТЭНа в стиральной машине при работе.
• Накопление статики на корпусе системного блока компьютера.
• Работа мощного электроинструмента (болгарки или перфоратора) в сыром подвале.

Что дает заземление в реальных условиях эксплуатации

Заземление снижает уровень электромагнитных помех. Если у вас дома стоит дорогая акустика и вы слышите низкочастотный гул из колонок, проблема часто кроется в отсутствии нормального контура заземления. Лишние токи «плавают» по корпусам устройств и создают шум. Правильный монтаж убирает этот эффект.

Система также помогает правильно работать УЗО (устройству защитного отключения). УЗО сравнивает ток, ушедший по фазе, с током, вернувшимся по нулю. Если есть заземление и произошел пробой, разница в токах станет мгновенной и очевидной для прибора. УЗО отключит питание за 0,03 секунды. Без заземления этот процесс может затянуться или не сработать вовремя.

Важно понимать разницу между заземлением и нулевым проводом. В старых схемах (система TN-C) землю объединяли с нулем. Это плохая практика. Если на линии произойдет обрыв нуля, на всех корпусах приборов в квартире появится напряжение 220 вольт. Современный стандарт требует разделения этих проводов (система TN-S), чтобы заземление было независимым каналом.

Как проверить, работает ли заземление у розетки

Визуально определить наличие заземления сложно, если не разбирать розетку. Если вы видите металлические «усики» по бокам — контакт есть. Но это не гарантирует, что провод реально ведет к контуру в земле. Он может быть просто «заглушен» в щитке.

Для проверки используйте индикаторную отвертку или мультиметр. Мультиметр — самый точный инструмент. Переключите его в режим измерения переменного напряжения (ACV). Измерьте напряжение между фазой и нулем — должно быть около 230 вольт. Затем измерьте напряжение между фазой и заземляющим контактом. Если прибор показывает число, близкое к 230 вольтам, значит, контакт работает.

Если мультиметр показывает ноль или очень маленькое значение (меньше 50 вольт) между фазой и заземлением, значит, заземления в этой розетке фактически нет. Это часто случается в новостройках, где застройщик сэкономил на монтаже контура под домом.

Требования к монтажу в квартире

Нельзя просто прикрутить провод к батарее отопления или водопроводу. Это самая частая и опасная ошибка при самостоятельном ремонте. Батареи могут быть отрезаны от общего контура или иметь пластиковые вставки. Если вы «заземлите» прибор на трубу, а сосед решит заменить кусок трубы на пластик, ваш прибор станет смертельно опасным.

Правильный путь выглядит так:

• Провод от розетки идет к распределительной коробке.
• Из коробки он попадает в электрощит.
• Из щитка идет магистральный провод к заземляющему шине.
• От шины кабель уходит в землю через стальной стержень, вбитый в грунт.

При монтаже используйте только медный провод сечением не менее 2,5 мм² для розеточных групп. Если использовать алюминий для заземления в сочетании с медью, на стыке возникнет электрохимическая коррозия. Контакт разрушится через пару лет, и защита перестанет работать.
