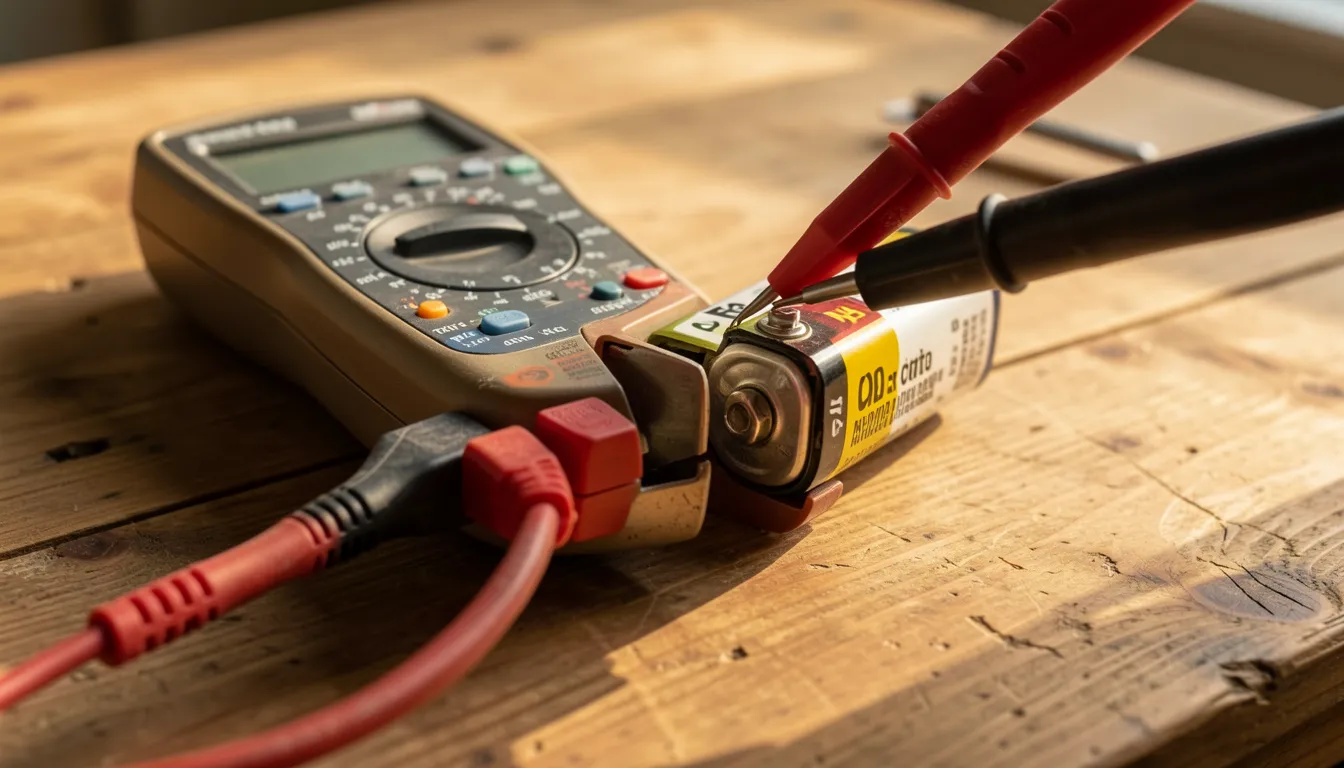

Как проверить батарейки мультиметром: пошаговая инструкция

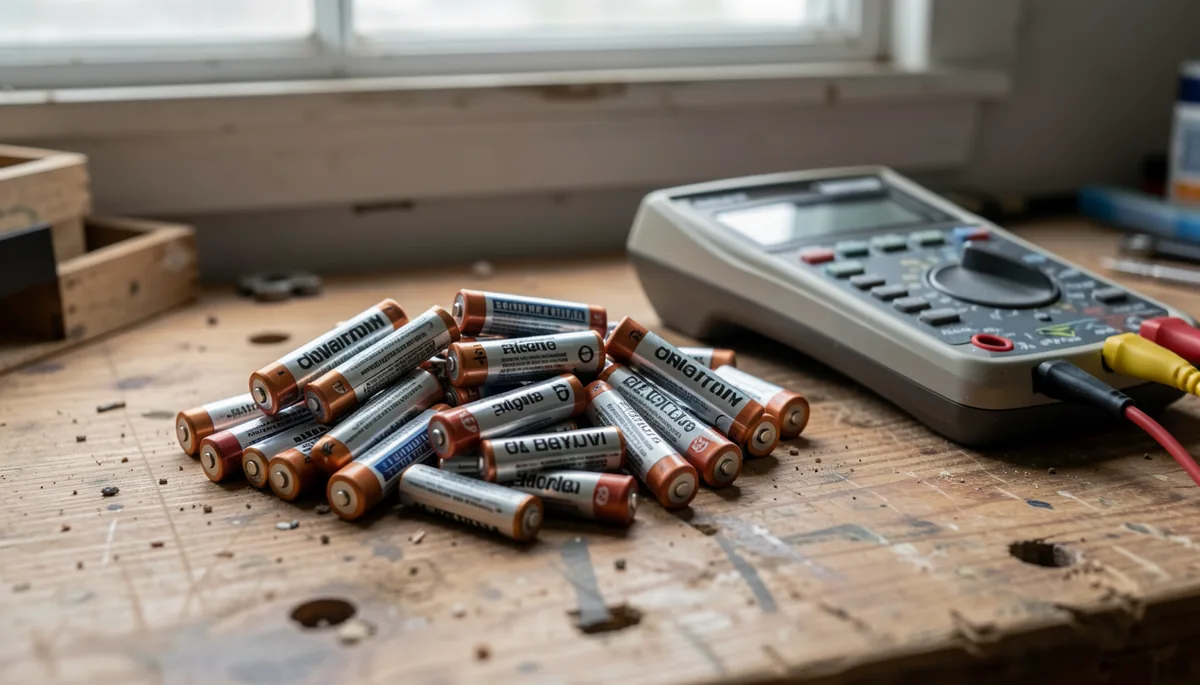

Визуальный осмотр перед измерениями

Прежде чем подключать мультиметр, внимательно изучите внешний вид элемента питания. Если корпус имеет деформации, вздутия или вмятины, использовать такую батарейку опасно. Наличие ржавчины на контактах также является сигналом к тому, что элемент пора утилизировать. Особое внимание уделите белому кристаллическому налету на полюсах. Это признак протечки электролита — агрессивного раствора гидроксида калия. Щелочная среда быстро разрушает металлические контакты и печатные платы внутри техники, поэтому такие батарейки подлежат немедленной отправке в пункт переработки.

Проверка напряжения на «холостом ходу»

Самый быстрый способ оценить состояние батарейки — замерить её напряжение без нагрузки. Однако этот метод может обмануть. Прибор покажет высокое значение ЭДС, но при попытке включить мощный прибор вольтаж резко упадет из-за возросшего внутреннего сопротивления. Это происходит потому, что химические процессы внутри разряженного элемента не могут обеспечить нужный ток.

Для проведения замера выполните следующие действия:

1. Подключите щупы к разъемам мультиметра. Черный провод всегда вставляется в гнездо COM (общий), а красный — в разъем VΩmA для измерения напряжения и сопротивления.
2. Переключите селектор в режим измерения постоянного напряжения (DCV или значок $\text{V}$ с прямой линией). Выберите предел, превышающий номинал батареи. Для бытовых элементов типа AA обычно ставят значение 20 В.
3. Приложите щупы к контактам: красный — к плюсу (+), черный — к минусу (–). Если перепутать полярность, на экране просто появится знак «минус» перед числом.

Интерпретация результатов зависит от типа элементов питания. Для новых щелочных (Alkaline) батареек AA или AAA нормальным считается напряжение выше 1,35 В. Значения в диапазоне от 1,2 до 1,35 В говорят о том, что элемент разряжен, но еще может работать в маломощных устройствах вроде настенных часов или пультов. Если прибор показывает менее 1,2 В, батарея практически пуста и подходит только для крайне простых задач. Значение ниже 1 В означает полную разрядку.

Для «Кроны» (9 В) рабочим считается уровень выше 8,7 В. При проверке литиевых кнопочных элементов типа CR2032 идеальным показателем будет 3 В или чуть выше, а значение ниже 2,5 В указывает на критический разряд.

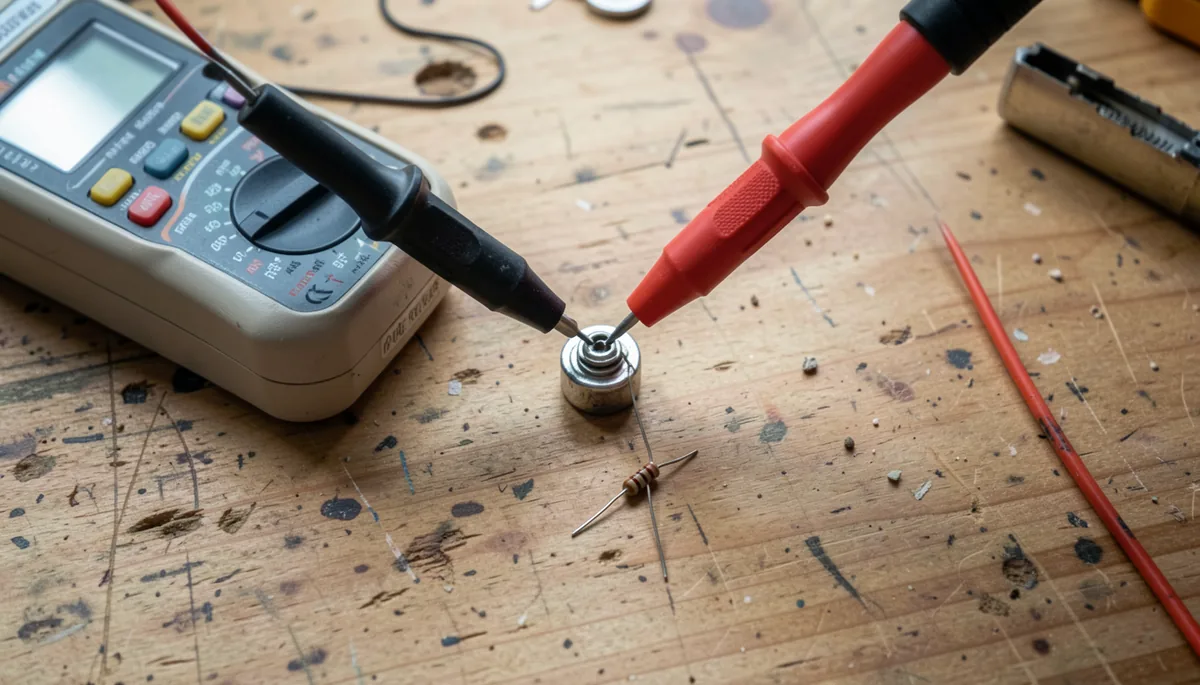

Тест под нагрузкой: как получить точный результат

Чтобы понять реальную работоспособность батарейки, необходимо измерить напряжение в момент работы устройства. Это единственный способ выявить высокое внутреннее сопротивление. Если при подключении нагрузки вольтаж проседает, например, с 1,5 В до 0,8 В, значит, элемент неисправен и не сможет питать мощную технику.

В качестве имитатора нагрузки можно использовать резистор или маломощную лампу накаливания от фонарика. Светодиоды для этой цели не подходят из-за их специфических характеристик. Оптимальный ток нагрузки составляет примерно 100–200 мА. Подключите батарею к нагрузке и одновременно замерьте напряжение мультиметром.

Существует также метод измерения силы тока через режим 10 А. Для этого красный щуп нужно переставить в специальное гнездо 10A MAX, а сам замер проводить не дольше 10 секунд. Помните, что это фактически короткое замыкание. Если батарея обладает большой мощностью (от 3 А и выше), велик риск сжечь предохранитель мультиметра или повредить сам источник питания.

Специфика аккумуляторов

При работе с перезаряжаемыми элементами важно учитывать их химический состав. У Ni-MH аккумуляторов рабочее напряжение обычно ниже, чем у щелочных батареек, и составляет от 1,2 до 1,6 В. Не стоит пугаться низких цифр при замере таких элементов. Литий-ионные (Li-ion) аккумуляторы смартфонов имеют номинал около 3,7 В. Если мультиметр показывает 4,0 В на свежезаряженном элементе — это нормальный рабочий показатель.

Никель-металлгидридные элементы имеют особенность: их кривая разряда очень пологая. Напряжение держится на уровне ~1,2 В почти до самого конца, а затем падает резко. Поэтому судить о заряде Ni-MH только по вольтажу без нагрузки малоэффективно.

Простые бытовые методы

Если мультиметра нет под рукой, можно использовать физические свойства элементов. Для цилиндрических щелочных батареек работает тест на прыгучесть. Новая батарейка при падении с высоты пары сантиметров издает глухой звук и почти не отскакивает. Разряженная ячейка из-за изменения состава внутри становится более упругой и будет подпрыгивать, как теннисный мяч. Этот метод подходит только для щелочных элементов; литиевые «таблетки» или аккумуляторы так проверять нельзя.

Для проверки кнопочных батареек можно использовать светодиод. Найдите его длинную ножку (это минус) и прикоснитесь ими к полюсам элемента. Красный светодиод — самый надежный индикатор, так как он светится ярко даже при нормальном заряде. Зеленые или синие диоды могут давать ложное ощущение исправности, светясь даже при слабом напряжении.
