Соедините два провода одного жгута с одной стороны, например, с помощью комплекта электропроводки, или просто скрутите их вместе.
Проверка разомкнутых проводов в цепи с помощью мультиметра
Электрические розетки, лампы, предохранители и другие электроприборы соединены проводами. Часто устройства также работают, но между ними есть обрыв в проводах. Как его найти? Самый простой и дешевый способ – использовать мультиметр (даже дешевый). Вы можете использовать любой мультиметр для проверки целостности цепи 220 В или даже автомобильной проводки, следуя пошаговым инструкциям, приведенным здесь (плюс интересная теория).

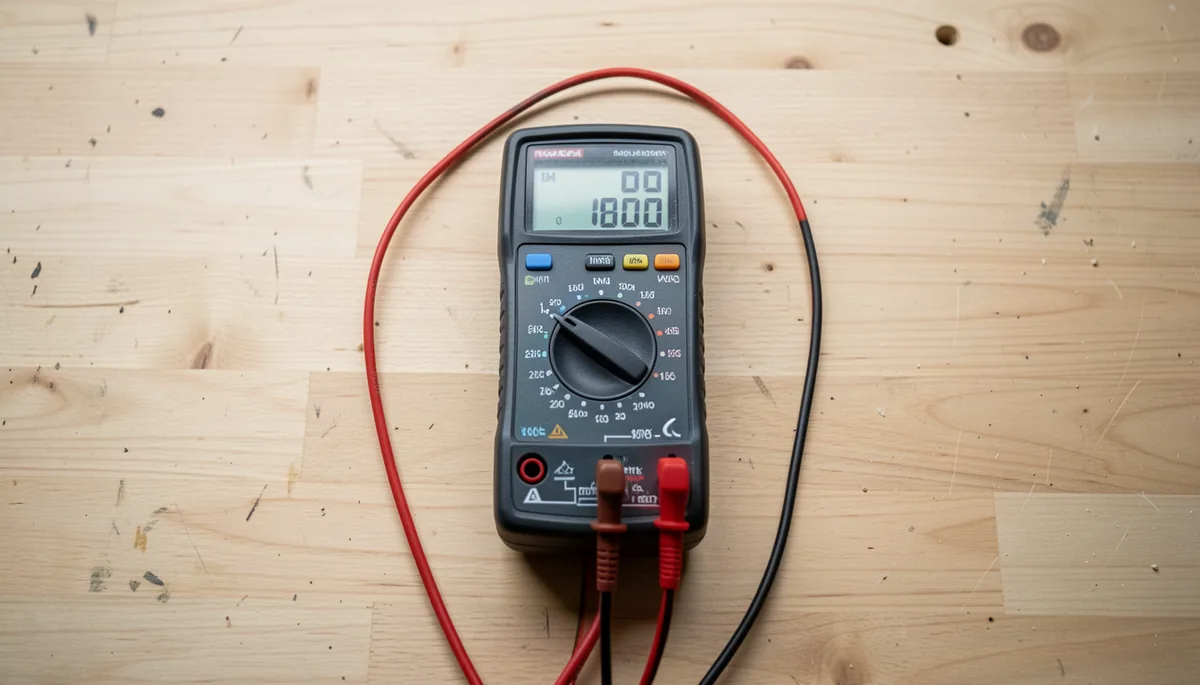

Вставьте концы тестовых проводов с щупами в соответствующие гнезда. Черный провод в гнездо COM, а красный – в гнездо VΩmA. Эта комбинация позволит сохранить полярность при проведении измерений, но не будет иметь значения при проверке целостности проводов с помощью измерительного прибора.
Когда следует проводить прослушивание телефонных разговоров?
Ответ на этот вопрос можно сформулировать в нескольких словах – когда разрушается жила проводника или нарушается его изоляция.
Давайте поясним этот ответ и рассмотрим типичные ситуации:
- Предположим, что розетка или выключатель перестали работать. Убедившись, что это не соединение (включая распределительную коробку) или лампочка, рекомендуется проверить проводку в этом месте. Если целостность проводки нарушена, мультиметр сигнализирует об этом.
- Продолжая первый пример, такие ситуации нередки при ремонтных работах (сверление отверстий) и коротких замыканиях из-за поврежденной проводки, перегружающей сеть.
- Необычное, но довольно эффективное применение мультиметра для тестирования проводов – это определение нужных проводов в больших участках проводки. Этот метод подходит, когда цветовая кодировка проводов не позволяет идентифицировать нужный провод.
- Также в повседневной жизни ответвители проводов могут использоваться для определения целостности электрических устройств (ламп, утюгов, выключателей, предохранителей). А если вы разбираетесь в электронике, кусачки незаменимы при пайке, ремонте печатных плат и других устройств.
В случае если дома нет такого прибора, а владелец только собирается его приобрести, необходимо знать о важных особенностях выбора. Для домашнего использования достаточно приобрести недорогую модель, которая имеет звуковой сигнал набора номера.
Как безопасно подключить провода к электрической системе в доме
Работа в сфере ремонта электрооборудования не допускает дилетантства. Существует четко определенный свод правил безопасной эксплуатации электрических сетей, которые позволяют не только правильно смонтировать домашнюю электроустановку, но и защитить жизнь и здоровье монтажника от возможного поражения электрическим током.
Основные правила безопасности, которым должен следовать домашний мастер перед выполнением электромонтажных работ:
- Чтобы ваши руки были свободны, а измерительный контакт более надежным, эксперты рекомендуют при работе со шпильками использовать специализированные зажимы, которые в быту известны как “крокодилы”.
- Перед проверкой проводки с помощью мультиметра ее следует полностью отключить от источника питания, включая слаботочные источники, такие как батареи. Это следует сделать до определения фазы.
- Перед измерением сопротивления убедитесь, что измеряемая цепь содержит конденсатор. Его необходимо предварительно разрядить, иначе счетчик может перегореть.
- При проверке удлинителя не прикасайтесь руками к открытым участкам. Поскольку он отключен от источника питания, это не представляет опасности для жизни человека, но влияет на точность измерения.
- При тестировании многопроводникового кабеля сначала зачистите и отделите два конца, а затем протестируйте их по отдельности с помощью зажимов типа “крокодил”.
- Не используйте тестер во влажной среде.
- Использование поврежденных зондов не допускается.
- Не допускается изменение режимов измерения и переключателей во время измерений.
- Не допускается проводить испытания свойств кабелей, если их параметры превышают допустимые пределы тестера.
Важно: Чтобы не повредить мультиметр, всегда сначала устанавливайте ручку в самое верхнее положение. Затем постепенно переходите на более низкие ступени, пока измеренное значение не достигнет 2/3 установленной шкалы. Это обеспечивает наиболее точное измерение с минимально возможной погрешностью.
Мультиметр можно использовать для проверки различных электрических величин, таких как ток, напряжение, сопротивление и частота. Его также можно использовать для проверки функциональности различных радиочастотных компонентов, таких как резисторы, конденсаторы, диоды и транзисторы. Само слово “мульти” предполагает, что существует несколько типов измерений. Для выбора этих типов на передней панели тестера имеется диск, поворачивая который можно выбрать нужное значение.
Требования безопасности
При испытании электрических цепей под напряжением соблюдайте требования безопасности. Не работайте без изолированной защитной обуви и надевайте резиновые перчатки. При проверке целостности и сопротивления изоляции электрических цепей необходимо отключить напряжение в сети, выключив выключатели, поэтому все проверки следует проводить в светлое время суток, так как аварийное освещение и свет фонаря должны использоваться только в экстренных случаях.
Раздается звуковой сигнал, и на дисплее отображается “0”. (или близко к нулю) – проводник не поврежден.
Настройка мультиметра
Для диагностики целостности проводов установите мультиметр в режим непрерывности. Измеритель поставляется с двумя выводами щупа – красным и черным. Они должны быть вставлены в соответствующие гнезда: “COM” – в черное и “VωmA” – в красное. Таким образом, сохраняется полярность измерения.
Чтобы проверить работоспособность тестера, замкните красный и черный провода. Раздастся характерный звон – мультиметр готов к работе.
Чтение и расшифровка
Во время испытания проводника на дисплее тестера появляются цифровые значения, указывающие на наличие сопротивления в проводнике.
Во время испытания проводника на дисплее тестера появляются цифровые значения.
Раздастся звуковой сигнал, и на дисплее появится “0”. (или близко к нулю) – проводник не поврежден.
Если звукового сигнала нет, а счетчик показывает “1” – в проводнике есть обрыв.
Предельные значения
Если вы проверяете целостность проводников в режиме “Определение сопротивления”, вы должны установить пределы значений.
Введенные вручную значения всегда кратны 2. Для проверки длинных проводов – 20 Ом. Минимальное значение, которое можно ввести, составляет 2 Ом.
Подключение тестера
Установив мультиметр в нужный режим, подключите оба щупа к контактам проверяемого проводника. Для удобства зонды и концы проводов иногда крепятся с помощью металлических зажимов – “крокодиловых зажимов”. Тестер немедленно выводит результаты диагностики на экран.
Подключите щупы друг к другу. Вы должны услышать характерный звук. Это означает, что цепь замкнута и между выводами тестовых контактов нет разрыва.
Как проводить испытания с помощью мультиметра
Во-первых, давайте выясним, что измеряет счетчик. Это ток, напряжение и сопротивление. На данный момент нас интересует вызов проводов или кабелей с помощью этого устройства.
Перед началом работы переведите устройство в тестовый режим. Это доступно для всех устройств, имеющих специальный символ диода.
Затем протестируйте функциональность нашего устройства. Подключите тестовые контакты, поставляемые с устройством, к соответствующим гнездам. Он показан на рисунке ниже.
Соедините щупы вместе. Вы должны услышать характерный звук. Это означает, что цепь замкнута и между выводами зонда нет зазора.
То же самое можно сделать с проводом, проверяемым на целостность. Если проверяемый провод длинный и проложен где-то, например, в стене, можно использовать еще один вспомогательный удлинительный провод.
Следует помнить, что все проверки неисправностей или целостности должны проводиться без подачи напряжения 220 В на проверяемый провод. В противном случае устройство выйдет из строя.
Как проверить кабель витой пары, если конец находится далеко от начала?

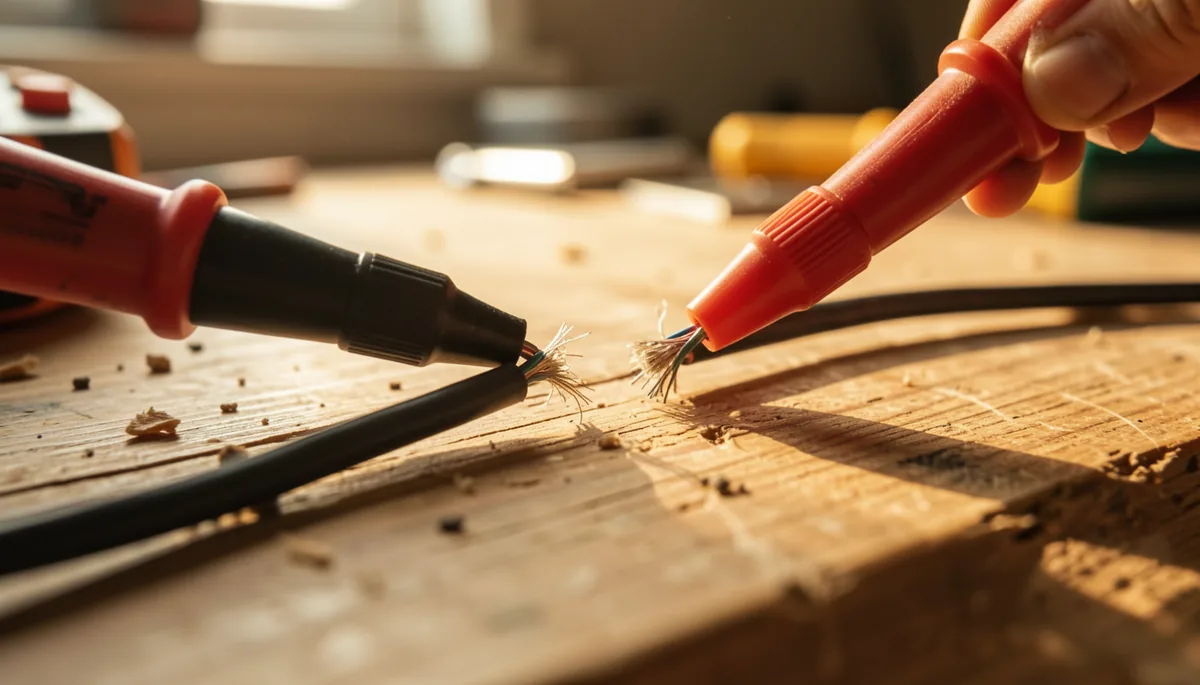

Проводники зачищены от изоляции на обоих концах кабеля. Затем проверьте наличие короткого замыкания между ними, коснувшись каждого конца щупом мультиметра. Если измерительный прибор не издает звука, это означает, что короткого замыкания нет.
Затем можно проверить целостность проводов в кабеле. Все провода на одном конце кабеля скручиваются вместе, а провода на другом конце проверяются прикосновением к ним щупом. Измерительный прибор должен издать характерный звук, указывающий на то, что все проводники в кабеле целы.
Если при прикосновении к кабелю нет звука, это означает обрыв.
При необходимости этот же метод можно использовать для попарного подключения любого кабеля.
Это хорошее решение, когда есть несколько проводов одного цвета, и вы не можете определить, какой провод куда идет.

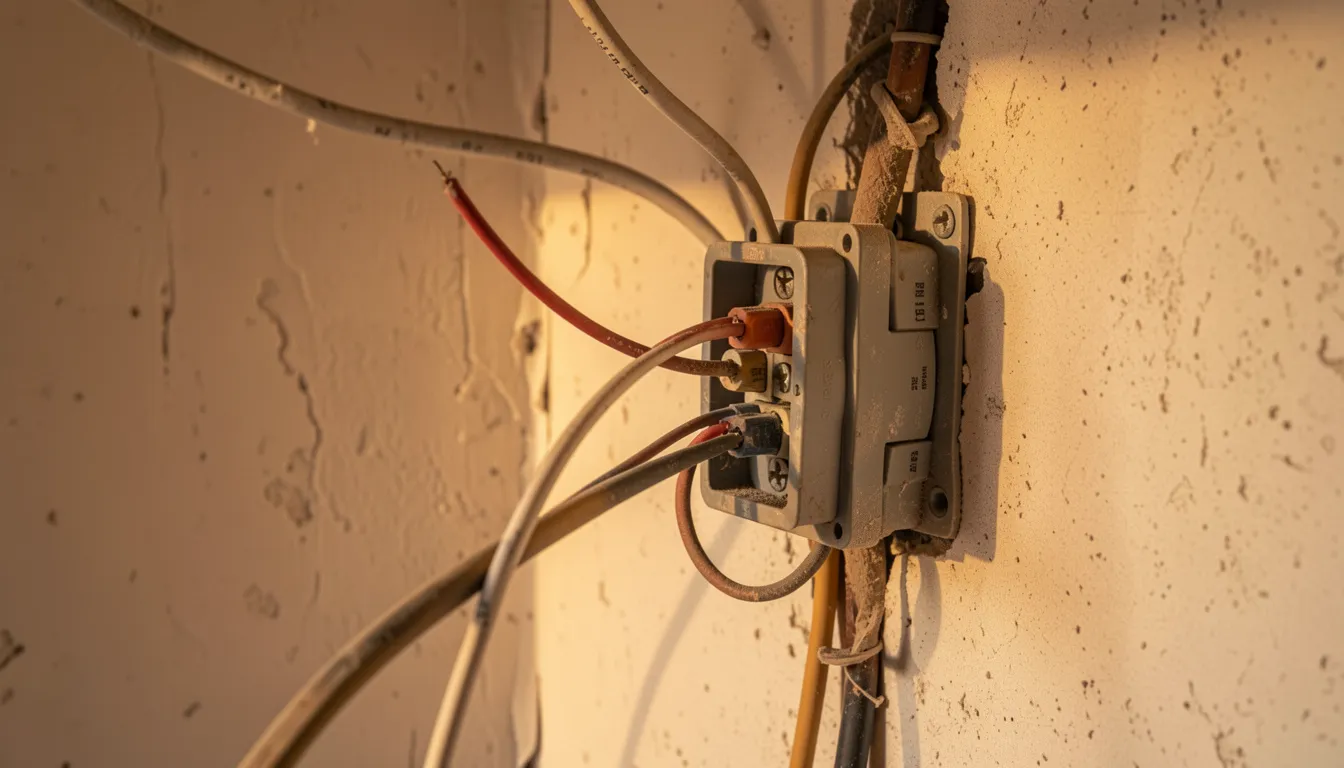

Если в одной из комнат нет света, сначала проверьте, исправен ли светильник. В зависимости от электрической сети, перед началом работ необходимо обесточить помещение/квартиру. Если в светильнике используется непрозрачная лампочка, визуально определить целостность нити накала сложно, поэтому вам понадобится мультиметр с функцией проверки целостности. Давайте рассмотрим пошагово, как правильно это сделать.
Безопасная установка с помощью мультиметра
Работа с электричеством не допускает непрофессионализма, поэтому существует определенный перечень правил, чтобы сделать ее максимально точной, быстрой и безопасной.
- При проведении теста удобнее всего использовать специальные наконечники, более известные как “зажимы крокодил”, на концах измерительных проводов. Это обеспечит стабильность контакта и освободит ваши руки во время измерений.
- Проверяемая цепь всегда должна быть предварительно обесточена (даже слаботочные батареи должны быть извлечены). Если в цепи есть конденсаторы, они должны быть разряжены коротким замыканием. В противном случае устройство просто сгорит во время выполнения работы.
- Прежде чем проверять целостность длинного отрезка провода, помните, что во время измерений нельзя прикасаться руками к оголенным концам. Это связано с тем, что полученные показания могут быть неверными.
При испытании многопроводникового кабеля необходимо отделить и изолировать все имеющиеся проводники с обоих концов. Затем проверьте цепь на наличие короткого замыкания, надевая зажим “крокодил” на каждый проводник по очереди и касаясь всех оставшихся проводников другим измерительным концом во всех возможных комбинациях.
В этом случае звуковой сигнал указывает на наличие короткого замыкания между тестовыми проводниками. Это может не иметь практического значения при использовании многопроволочных кабелей малого сечения в низковольтных приложениях, но в высоковольтных приложениях это имеет фундаментальное значение.
Чтобы проверить целостность, действуйте аналогичным образом, только скрутите все зачищенные проводники вместе на одном конце кабеля. При поиске обрыва помните, что отсутствие звукового сигнала на обоих концах свидетельствует о нарушении целостности.
Если это невозможно, можно использовать заземление. Подключите проволочный проводник к земле на одном конце и поищите проводник, сидящий на земле на другом конце. Важно, чтобы соединение с землей было надежным с обоих концов, иначе провод нельзя будет проверить таким образом.
Как проверить провода с помощью мультиметра
Самый простой, легкий и безопасный способ проверки целостности или короткого замыкания – это использование мультиметра. Существует множество мультиметров с различными параметрами и ценами, от самых простых и доступных до самых дорогих, точных и функциональных. Однако практически любой мультиметр можно использовать для проверки целостности проводов без дорогостоящего оборудования.
Какие показания должен показывать мультиметр
Существует два метода тестирования с помощью этого типа устройств: режим измерения сопротивления и режим проверки непрерывности.
Режим непрерывности – является наиболее удобным методом тестирования. Вам не нужно обладать какими-либо знаниями о показаниях счетчиков. Просто подсоедините щуп к концам кабеля и услышьте звук. По порядку процедура выглядит следующим образом:
- Включите мультиметр, установите режим тестирования (значок из нескольких скобок разного размера, похожий на символ Wi-Fi);
- Подключите один щуп к одному концу тестируемого кабеля, а другой щуп – к другому концу того же кабеля;
- Если вы слышите звук, значит, кабель исправен. Если звука нет, значит, в кабеле есть обрыв (или щупы подключены неправильно).
Обратите внимание, что таким же образом проверяются короткие замыкания на соседних проводах. Разница лишь в том, что один щуп прикладывается к первому проводнику, а другой – ко второму: если вы услышите звук, значит, произошло короткое замыкание.
Режим измерения сопротивления – несколько сложнее. Однако если вы запомните, какими должны быть показания мультиметра в разных ситуациях, вам будет намного легче. Кроме того, многие мультиметры не имеют режима измерения непрерывности, но режим измерения сопротивления имеется почти всегда.
Процедура этого измерения выглядит следующим образом:
- Включите прибор, установите переключатель в режим измерения сопротивления, установите минимальное измеряемое значение (обычно 200 Ом);
- Подключите щупы к проводам;
- Если на дисплее отображается значение или ноль, то провод цел. Если на дисплее появляется 1, это означает, что сопротивление бесконечно, т.е. кабель неисправен.
Обратный порядок определения короткого замыкания между проводниками или землей: если сопротивление бесконечно – изоляция между проводниками не нарушена, а наличие любого сопротивления указывает на короткое замыкание.
Обратите внимание! Короткое замыкание не всегда можно обнаружить с помощью мультиметра. Чтобы проверить целостность изоляции и отсутствие межфазных повреждений, можно проверить ее мегомметром.
Если вы уверены в целостности кабеля, вы можете использовать этот метод для идентификации концов одного и того же проводника в пучке проводов с одинаковой цветовой маркировкой. Просто подсоедините одну сторону зонда к проводнику и поочередно касайтесь каждого проводника в пучке зондом с другой стороны. Если вы услышите звуковой сигнал, значит, вы нашли другой конец провода. Вот и все, нет ничего проще.
Поиск длинного провода
Чтобы проверить провод, который находится слишком далеко и вы не можете дотянуться между его началом и концом двумя клеммными штырями, можно использовать известный провод или заземление. Например, кабель может иметь цветную жилу, в этом случае все белые провода можно прозвонить, подключив его к белым проводам на одном конце и поискав эту пару на другом конце.
Если это невозможно, можно использовать заземление. Подключите жильный провод к земле на одном конце и посмотрите, сидит ли провод на земле на другом конце. Важно, чтобы соединение с землей было надежным с обоих концов, иначе провод нельзя будет проверить таким образом.
Чтобы проверить обрыв провода с помощью мультиметра, необходимо:
Проверка целостности проводки в режиме сопротивления
Вы можете проверить электропроводку с помощью прибора, не имеющего теста на непрерывность. Для этого выберите режим изменения сопротивления. Щупы вставляются так же, как проволочный зонд, и устанавливается режим поиска сопротивления (символ Ω).
Процесс измерения начинается с минимального значения шкалы – например, 200 Ом. Остальная работа выполняется так же, как и при испытании проволоки, а показания контролируются. Если провод цел, на дисплее отобразится значение сопротивления. В случае прерывания данные не будут отображаться, и прибор перейдет в режим OL (сброс).
Использование мультиметра позволяет объективно оценить качество домашней проводки и функциональность некоторых электроприборов. Недостатком тестера является то, что его можно использовать только при незначительных неисправностях, серьезные повреждения на линии электропередачи должны устраняться специалистами.
