Какая электрическая розетка необходима для электрической варочной панели

Многие модели варочных панелей оснащены кабелем, который имеет 4 провода (земля, нейтраль и две фазы), в то время как в доме их три. В этой ситуации прибор должен быть подключен особым образом. Откройте крышку терминала. Найдите гнездо заземления. Рядом с ним находится перемычка для двух входов. Подключите две фазы L1 и L2 (черную и коричневую). Задвиньте под перемычку и затяните штифты.

Розетки для духовых шкафов: как выбрать и установить?

Чтобы обеспечить долгую и бесперебойную работу ваших приборов и быть уверенным в их безопасности и надежности, необходимо правильно их подключить. В этой статье рассказывается о том, как выбрать розетку и как установить электрическую систему духовки.

Особое внимание мы хотим уделить трехфазным варочным панелям. Прежде чем покупать такой прибор в городскую квартиру, узнайте, можно ли его подключить. Стандартная проводка в старых домах – 220 вольт. В новых зданиях и частных домах отдыха сразу же прокладывается трехфазная сеть 380 В. Для трехфазной системы вам потребуется собственная арматура.

Почему розетка для варочных панелей и духовых шкафов должна быть подключена к отдельному источнику питания

Электрические варочные панели и духовые шкафы требуют большой мощности (2,5 – 10 кВт). Поэтому современные правила электробезопасности требуют наличия отдельного шнура питания от розетки. Кроме того, если варочная панель и духовой шкаф устанавливаются независимо друг от друга, им потребуются две розетки с отдельными точками подключения в распределительном щитке.

Мощность – это основной параметр, определяющий, к какой розетке можно будет подключиться в дальнейшем при установке духового шкафа. Чтобы рассчитать его, разделите потребляемую мощность прибора (например, 3,5 кВт) на напряжение в сети. Мастер обычно выдает значение 16, 20 или 32 A. Этот индикатор розетки позволит вам безопасно установить, подключить и эксплуатировать вашу печь.

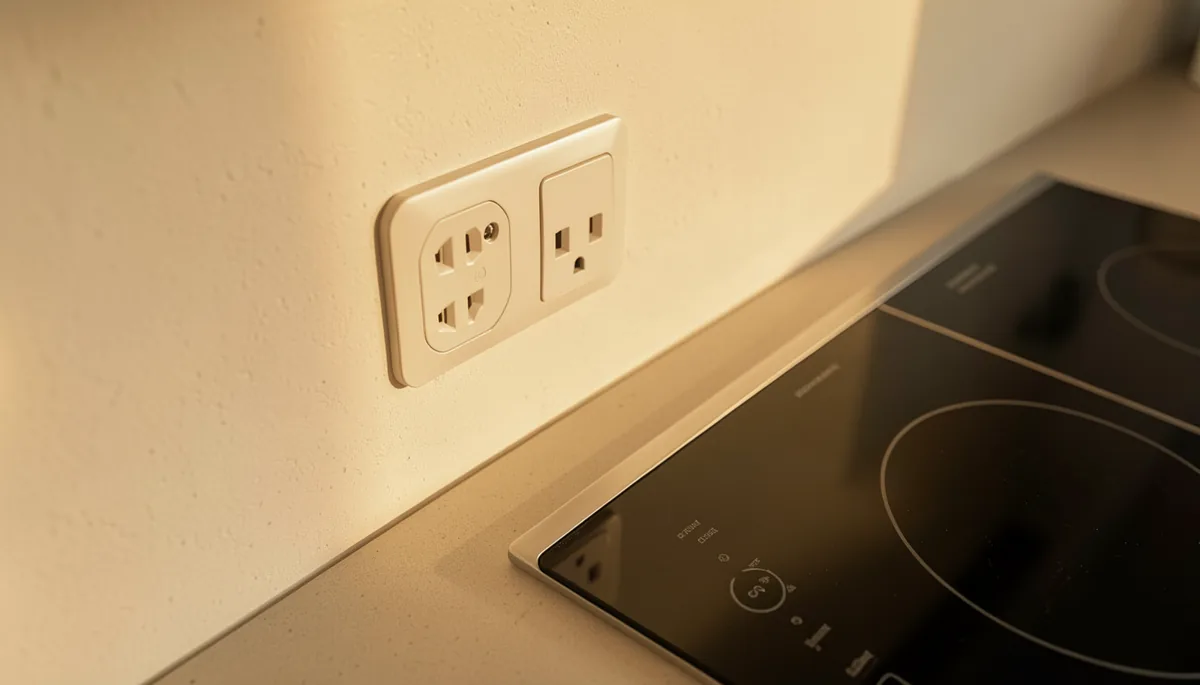

Места установки точек питания

Согласно правилам, на кухне нельзя устанавливать электрическую розетку в следующих местах

  • На стене в непосредственной близости от горячих приборов;
  • В области влажных объектов: раковина, слив, водопроводные трубы;
  • На высоте, значительно превышающей рабочую поверхность;
  • вблизи газовых труб – розетки должны находиться на расстоянии не менее 40 см от них;
  • вблизи пола – рекомендуется поднять точку питания на 15-20 см от уровня пола, предпочтительно на 100 см.

Хорошим местом для установки точки питания является стена под кухонной столешницей – под встроенной мебелью. В этом случае к розетке всегда есть доступ, а место, где она расположена, остается сухим. Подключение вилки к розетке здесь очень простое.

Мастерам следует избегать решения об установке розетки за духовкой. Точка питания должна быть размещена в сухом месте, доступном для глаз хозяйки. Он не должен подвергаться перепадам температуры. Это в любом случае неизбежно при эксплуатации пароконвектомата.

Еще один момент, который следует учитывать, – это работа пароконвектомата. Даже в небольших количествах конденсат может образовываться на выходе за прибором. Это уже чрезвычайная ситуация.

Электрическая розетка, расположенная сразу за шкафом, может затруднить его интеграцию в общий кухонный “ансамбль”. Прибор будет некрасиво выступать из кухонной мебели.

P = 3200 Вт означает, что мощность плиты составляет 3,2 кВт. Из этого можно рассчитать силу тока, для чего мощность (в ваттах) нужно разделить на напряжение сети:

Какие розетки необходимы?

Розетка обычно выбирается на основе конструкции вилки на шнуре питания духовки. Это правильный подход, поскольку производители всегда оснащают свою продукцию деталями, соответствующими рабочим нагрузкам плюс определенный запас прочности.

Тип розетки зависит от мощности печи. Если это составляет менее 3,5 кВтВ розетку можно установить стандартный заземлитель (тип E или F), подобный тем, которые используются в чайниках или микроволновых печах. Однако при этом должны быть соблюдены несколько условий:

Если мощность печи превышает 3,5 кВтНеобходимо выполнить те же требования, но с некоторыми изменениями:

Если духовка не оснащена кабелем питания (в некоторых моделях нет кабеля, есть только панель для подключения проводов), лучшим решением будет приобретение и установка розетки с большей мощностью. В этом случае запас хода не повредит и не ухудшит работу печи.

Иногда проблема с розеткой решается радикально – отрезанием имеющейся вилки и установкой другой подходящей. Это решает проблему, но аннулирует гарантийный контракт. Помните об этом, чтобы не оказаться в неприятной ситуации.

Электрик пришел по просьбе управляющей компании подключить стиральную машину, срезал землю и взял 2000р за работу.

Положение и высота розетки

Прежде чем описывать нюансы подключения, необходимо рассмотреть вопрос о том, где в кухонном помещении должна располагаться сама розетка? Существуют ограничения на расположение точки питания на кухне, о которых вы должны знать заранее. Розетка должна находиться не ближе, чем:

  • 30 см от поверхности пола;
  • 15 см над поверхностью столешницы, если точка питания варочной панели должна быть расположена в доступном месте;
  • 40 см от газовой трубы;
  • 10 см от прохода или оконного проема;
  • 30 см. от варочной панели справа или слева и от водопроводного крана.

Некоторые правила являются обязательными и описаны в правилах устройства электроустановок. Поэтому рекомендуется придерживаться их при установке точки электропитания духового шкафа или варочной панели.

В “старых” розетках контакты разомкнуты. Поэтому рекомендуется устанавливать такую розетку в небольшой коробке. Если вы не хотите платить за коробку, можно использовать обычную распределительную коробку.

Поперечное сечение и номинал автомата

Если вам необходимо проложить новую линию, сначала нужно определить сечение кабеля. Пиковые нагрузки 3 – 3.8. Это крайне редкие ситуации, когда электроприбор находится в рабочем состоянии. Тем не менее, это максимум, который следует использовать. Для кабелей с медными жилами рекомендуемое сечение составляет 2,5 мм2, для автомата 16А.

Обратите внимание, что любая современная мебель должна быть заземлена. Поэтому используемые кабели должны быть трехжильными. При выборе проволоки не забудьте измерить ее диаметр и рассчитать сечение. Многие производители в целях экономии делают более тонкие проводники, чем рекламируется.

Если устанавливаются шкафы большей мощности, следует использовать кабель сечением 4 мм2.

Особое внимание следует уделить зазору между дверцей духовки и нижней передней частью. Требования значительно варьируются в зависимости от модели – от 3 мм до 10 мм. Только так дверь может легко открываться и закрываться, не зацепляясь ни за что.

Устанавливайте духовой шкаф только под варочной панелью

При проектировании кухни часто используется классическое расположение приборов. Духовой шкаф устанавливается под варочной поверхностью. Если оба прибора независимы друг от друга, имеют собственные органы управления и подключены отдельными кабелями, в этом нет необходимости.

Печь можно безопасно разместить, например, в шкафу или колонне на высоте груди. Это значительно облегчает контроль за процессом приготовления – вам не нужно постоянно наклоняться. В него также очень легко класть и вынимать еду. Маленькие дети не могут самостоятельно открыть или включить духовку.

Индукционная варочная панель – это самый современный прибор для разогрева пищи на кухне. Его средняя мощность составляет около 7 кВт. Однако, пожалуйста, обратите внимание, что это консолидированная мощность прибора.

Подключение печи к электрической сети

    Для выполнения электромонтажных и строительных работ вам понадобятся следующие инструменты:

Чтобы выбрать подходящий кабель, розетку и вилку для подключения духового шкафа, если они не предусмотрены, нужно определить мощность варочной панели. Номинальную мощность и схему подключения печи см. в техническом паспорте прибора.

Многие задаются вопросом, какой тип кабеля необходим для подключения печи с максимальной мощностью 3,5 кВт. Для решения этой задачи подходит плоский трехжильный кабель с жилами сечением 2,5 мм2, например, кабель ВВГ-П 3х2,5-0,66 производства ОАО “Кавказкабель”, отвечающий требованиям ГОСТ 31996-2012.

    Кабель этого завода имеет цветовую маркировку жил: белый, синий и желто-зеленый (w/z). Кроме того, для подключения электрической духовки к электросети вам также понадобятся:

Для обеспечения дополнительной защиты от поражения электрическим током рекомендуется выполнять подключение в распределительном щите с помощью дифференциального устройства (УЗО, дифференциальный автомат).

Рекомендуется заранее предусмотреть или установить такое устройство в распределительном щите. Если также планируется установка электрической варочной панели, духовой шкаф и варочная панель могут быть подключены к одному разъединителю, выбранному в соответствии с общей нагрузкой.

Силовой кабель ВВГ-П 3х2,5 должен быть проложен и закреплен в упаковке в месте, предназначенном для розетки, к которой будет подключена электрическая варочная панель. Конец кабеля в монтажной коробке должен иметь запас длины для повторного подключения.

Обратите внимание, что розетка должна быть установлена на удобной высоте (до 0,9 м над полом), но не должна располагаться за духовкой. Лучше всего устанавливать розетку с правой или левой стороны духовки.

    После прокладки и закрепления кабеля подключите его к блоку предохранителей в следующем порядке:
    Затем выполните отделочные работы, подгоните и установите электрофурнитуру. Зачистите кабель в монтажной коробке и подключите к розетке:

Если печь не поставляется с вилкой, ее необходимо подключить. Для этого снимите приобретенную ранее вилку на 16 А и вставьте изолированный и опрессованный кабель прибора через отверстие в корпусе.

    Установите связь:

Затем закрепите кабель и снова установите штекер. Теперь вы можете провести функциональную проверку, подключив электрическую духовку к розетке и подсоединив питание к электрической панели (потяните за рычаг блока предохранителей).

Если все работает правильно, вы можете установить духовку в предусмотренную для этого полость.

Как подключить электрическую духовку мощностью более 3,5 кВт

В настоящее время на рынке представлены электрические духовые шкафы мощностью более 3,5 кВт.

Чтобы подключить печь к электросети на эту мощность, сначала нужно ответить на несколько вопросов: “какой кабель нужен для подключения духовки?”, “какой провод нужен для подключения духовки?” и “какое сечение провода нужно для подключения духовки?”.

Для ответа на вопросы “какой тип провода мне нужен для подключения духовки” и “какое сечение провода мне нужно для подключения духовки” рекомендуется использовать трехжильный соединительный провод сечением не менее 6 мм2.

Например, провод ПВС 3х6 производства АО “Кавказкабель”. (цветовая кодировка проводников – коричневый, синий, желто-зеленый).

Помимо кабеля питания и соединительного кабеля, необходима розетка скрытого монтажа для подключения устройства к электросети и вилка на номинальный ток 32 ампера.

    Прокладка силового кабеля ВВГ-П 3х6 от электрического щита до распределительной коробки и подключение к блоку предохранителей осуществляется так же, как и в предыдущем варианте. Однако розетка должна быть подключена следующим образом:

    Чтобы подключить штекер 32A, его необходимо снять и подключить в следующем порядке:
    Если соединительный кабель не подключен к печи, его необходимо подключить. Для этого снимите защитную панель и пропустите трехжильный кабель PVS через отверстие в нижней части прибора. Удалите изоляцию, обожмите проводники на клеммных наконечниках и подключите:

Если клеммы не обозначены, обратитесь к техническому паспорту, в котором указана схема подключения печи.

После подключения кабеля закрепите его зажимом и установите крышку на место. Проверьте, подключив электрическую духовку к сети и включив питание на электрическом щитке.

Если все работает без проблем, установите устройство в предусмотренную полость.

Мощность плиты кВт

Мощность печи кВт

Потребляемая мощность плиты может составлять от 1 до 4 кВт. Модели мощностью от 2 до 3 кВт являются наиболее распространенными и представляют собой самые простые приборы для бытового использования.

Если используются модели с потребляемой мощностью более 3,5 кВт, необходимо установить отдельную розетку, способную выдержать больший ток. Это необходимо для обеспечения нормальной работы электросети.

Эти электроприборы имеют удобную панель управления, на которой отображаются данные о приготовлении пищи и другая оперативная информация. Наличие дополнительных функций влияет на потребление печью кВт, поэтому следует обратить внимание и на этот параметр.

    Эти электроприборы делятся на несколько классов в соответствии с их энергопотреблением. Существует 7 классов, которые имеют следующие значения потребления энергии (кВтч):

Все эти цифры относятся к малосерийным встраиваемым духовым шкафам Bosch. Для более крупных приборов стоит отметить, что эти устройства с рейтингом А потребляют 1 кВт/ч и более.

Газовые модели могут иметь мощность около 4 кВт, что не очень влияет на ваши счета за коммунальные услуги, поскольку газ намного дешевле электричества.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность для встроенного духового шкафа должна составлять 2,5-3 кВт. Максимальная температура может достигать 250 градусов.

Вилка для духовки

Если ваша печь поставляется с собранной на заводе заглушкой, она может быть не съемной, но может быть отлита цельной. Если вы отрежете его, вы лишитесь гарантии, поэтому будьте осторожны.

Однако, как правило, последние модели с духовкой не комплектуются установочной вилкой, поэтому вам придется подключать ее самостоятельно. Причина в том, что в разных странах духовка может быть подключена как минимум к нескольким типам совершенно разных розеток. Производитель не платит за то, чтобы угадать, какая вилка нужна.

Штекер духовки

Опять же, нет разницы, кто из них куда идет, фазировка не имеет значения. Желто-зеленый провод заземления – к центральному контакту. Чтобы провод не болтался внутри, закрепите его зажимом и винтом на корпусе штекера.

Штекер духовки

Важное замечание: При подключении проводов к вилке никогда не ориентируйтесь только на цвет изоляции провода. Не забудьте открутить крышку клемм на электрической духовке и проверить, какие провода подключены к каким клеммам (правильное подключение клемм см. ниже).

Если по каким-то причинам клеммы недоступны, или имеется гарантийная пломба, используйте обычный китайский тестер-мультиметр. Провод заземления должен быть подключен к корпусу печи.

Когда вы подключите щупы в режиме измерения изоляции к сердечнику и к телу, вы должны услышать звуковой сигнал или на дисплее должен появиться ноль. То есть, сопротивление R=0 Ом. Так вы найдете “землю”, два других провода будут фазой и нулем.

Штекер духовки

Сечение проводов для печи

Если вам нужно провести новую линию, сначала необходимо определиться с сечением провода. В среднем, максимальная потребляемая мощность духового шкафа составляет 3-3,8 кВт. Однако это пиковые нагрузки, при которых прибор работает редко. Потребляемая мощность при нормальной работе редко превышает 2 кВт.

Тем не менее, правильным будет точно рассчитать проводку для максимального потребления. Для медных кабелей рекомендуемое сечение составляет 2,5 мм2 , а автоматический выключатель – 16 A.

Это при значительном запасе мощности (рекомендуемая нагрузка до 5,9 кВт), но такова рекомендация почти всех производителей, и только при таких условиях они сохраняют свою гарантию.

Площадь поперечного сечения проволочной жилы, мм 2Диаметр проволочной жилы, ммМедные проводникиАлюминиевые проводники
Ток, AМощность, ВтТок, AМощность, Вт
0.50.861300
0.750.98102200
11.13143100
1.51.38153300102200
21.6194200143100
2.51.78214600163500
42.26275900214600
62.76347500265700
103.575011000388400
164.5180176005512100
255.64100220006514300

Еще один момент: все современные бытовые приборы должны быть заземлены. По этой причине их необходимо прокладывать с использованием трехжильных кабелей. ВВГнгс, ВВГнглс и другие их негорючие варианты можно использовать для укладки в доме или квартире.

Эти кабели оптимальны по соотношению цена/качество. Вам понадобится трехжильный кабель – 3*2,5. Просто измерьте диаметр провода и рассчитайте сечение. Слишком много производителей стали делать сердечники тоньше, чем было заявлено, чтобы сэкономить деньги. Поэтому осмотр является обязательным.

Для установки печей повышенной мощности – со встроенными парогенераторами – рекомендуется использовать кабели с сечением жил 4 мм2. На линии должен быть установлен автоматический выключатель на 25 ампер.

Как правило, электрическое подключение плиты, включая рекомендации по используемому кабелю и номиналы защитных устройств (автоматических выключателей), подробно описаны в паспорте изделия. Лучше всего следовать рекомендациям производителя. Они не заинтересованы в неудачах собственной продукции и дают рекомендации с запасом прочности.

Здесь вам придется сделать свой выбор: либо сэкономить (не прокладывать новую проводку, отдельную розетку и т.д.), либо сделать более удобным. Не рекомендуется оставлять обычный модульный автоматический выключатель в распределительном щите без защиты от остаточного тока при подключении плиты к старой розетке.

Подключение печи к электросети

    Для электромонтажных и строительных работ нам понадобятся следующие инструменты:
  • устройство индикации напряжения. Для этой цели лучше всего подходит мультиметр;
  • Ножницы, плоскогубцы или специальный инструмент для резки кабелей/проводов и снятия изоляции;
  • Крестовая/плоская отвертка или отвертка с набором бит;
  • Инструменты для изготовления отверстия под монтажную коробку и подготовки отверстия под провода.

Чтобы выбрать правильный кабель, розетку и вилку для подключения духовки, если они не входят в комплект поставки, необходимо определить номинальную мощность варочной панели. Для этого обратитесь к техническому паспорту прибора, в котором указана номинальная мощность и схема подключения печи.

Многие задаются вопросом “какой кабель нужен для подключения духового шкафа”, если его мощность не превышает 3,5 кВт. Для этой задачи подходит плоский трехжильный кабель с сечением жил 2,5 мм2, например, кабель ВВГ-П 3х2,5-0,66 производства ОАО “Кавказкабель”, соответствующий требованиям ГОСТ 31996-2012.

    Кабель этого завода имеет цветовую маркировку жил: белый, синий и желто-зеленый (w/z). Кроме того, для подключения электрической духовки к электросети вам понадобятся:
  1. розетка (монтажная коробка);
  2. Розетка с заземлением 16A типа SCHUKO (немецкий стандарт);
  3. Вилка (если духовка не входит в комплект поставки прибора).

Для обеспечения дополнительной защиты от поражения электрическим током рекомендуется выполнить подключение в электрическом щите с помощью дифференциального устройства (УЗО, устройство остаточного тока).

Рекомендуется заранее предусмотреть или установить такое устройство в распределительном щите. Если планируется установка электрической варочной панели, духовой шкаф и варочная панель могут быть подключены от одного разъединителя, выбранного в соответствии с общей нагрузкой.

Перед прокладкой кабеля необходимо провести строительные работы, чтобы подготовить стены к установке кабеля и розетки. Подготовительные работы для подключения духового шкафа выполняются так же, как описано в нашей предыдущей статье “Подключение варочной панели”.

Силовой кабель ВВГ-П 3х2,5 должен быть проложен и закреплен в упаковке в месте, предусмотренном для установки розетки, к которой будет подключена электропечь. Конец кабеля в монтажной коробке должен иметь запас длины для повторного подключения.

Обратите внимание, что розетка должна быть установлена на удобной высоте (до 0,9 м от пола), но не должна находиться за духовкой. Лучше всего устанавливать розетку с правой или левой стороны духовки.

    После того как кабель проложен и закреплен в панели, подключите его к блоку предохранителей в следующем порядке:
  • Подключите кабель белого цвета к нижней клемме дифференциального переключателя с маркировкой “2”;
  • жилу кабеля синего цвета к нижней клемме дифференциального выключателя с маркировкой “N”;
  • зелено-желтую жилу кабеля к любой винтовой клемме на заземляющей шине.
    Затем мы выполняем отделочные работы, собираем и устанавливаем электрофурнитуру. Зачистите кабель в монтажной коробке и подключите его к розетке:
  1. Подключите жилы кабеля ВВГ-П 3х2,5 с бело-синей изоляцией к крайним клеммам розетки. Если клеммы розетки имеют маркировку “L” и “N”, подключите белую жилу к клемме с маркировкой “L”, а синюю жилу – к клемме с маркировкой “N”;
  2. желто-зеленую жилу кабеля к центральной клемме с маркировкой или PE.

Если печь не снабжена вилкой, подсоедините ее. Для этого выньте приобретенную ранее вилку на 16 А и вставьте изолированный и опрессованный кабель прибора через отверстие в корпусе.

    Установите связь:
  • Коричневый (черный или другой) и синий изолированные провода к конечным винтовым разъемам штекера;
  • желто-зеленые изолированные провода к среднему винтовому разъему вилки заземляющего типа.

Затем присоедините провод и снова соберите штекер. Теперь вы можете провести проверку работоспособности, подключив электрическую духовку к розетке и подключив питание в электрической панели (потяните за рычаг разъединителя).

Если все работает правильно, духовку можно установить в подготовленное для этого углубление.

Мощность печи кВт

Мощность печи кВт

Потребляемая мощность печи может составлять от 1 до 4 кВт. Модели мощностью от 2 до 3 кВт являются наиболее распространенными и представляют собой самые простые приборы для бытового использования.

Если используются модели с потребляемой мощностью более 3,5 кВт, необходимо установить отдельную розетку, способную выдержать больший ток. Это необходимо для обеспечения надлежащей работы электрической сети.

Большинство моделей встраиваемых духовых шкафов Bosch имеют определенные параметры. Высота обычно колеблется между 55 и 60 см, реже между 40 и 45 см.

Эти электрические духовые шкафы имеют удобную панель управления, на которой отображается информация о приготовлении пищи и другая рабочая информация. Наличие дополнительных функций влияет на энергопотребление духовки в кВт, поэтому следует обратить внимание и на этот параметр.

    Эти электроприборы делятся на несколько классов в соответствии с их энергопотреблением. Существует 7 классов, со следующими значениями потребления энергии (кВт/ч):
  • менее 0,6;
  • 0,6-0,8;
  • 0,8-1;
  • 1-1,2;
  • 1,2-1,4;
  • 1,4-1,6;
  • более 1,6.

Все эти цифры относятся к встраиваемым духовым шкафам Bosch с низким потреблением электроэнергии. Для более крупных приборов стоит отметить, что приборы класса А потребляют 1 кВт/ч и более.

Газовые модели могут иметь мощность около 4 кВт, что не очень влияет на ваши счета за коммунальные услуги, поскольку газ намного дешевле электричества.

Мощность электрической духовки влияет на температуру, при которой готовится пища. Если рассматривать приборы с величиной потребления электроэнергии 3,5 кВт и более, то они могут нагреваться до пятисот градусов.

Стандартная температура составляет от 220 градусов Цельсия. Это означает, что оптимальная мощность встроенного духового шкафа должна составлять 2,5-3 кВт. Максимальная температура может достигать 250°C.

Штекер духовки

Если печь поставляется с вилкой заводской сборки, она может быть не разборной, но может быть отлита цельной. Если вы его отрежете, то потеряете гарантию, поэтому следует соблюдать осторожность.

Однако, как правило, последние модели с духовкой не оснащены установочной вилкой, поэтому вам также придется подключать ее самостоятельно. Это объясняется тем, что в разных странах духовой шкаф может быть подключен как минимум к нескольким типам совершенно разных розеток. Производитель просто не платит за то, чтобы угадать, какая вилка требуется.

Штекер духовки

Провод от печи зачищается, обжимается наконечником и пропускается через корпус штекера. Фаза и ноль (обычно серого=коричневого и синего цвета) расположены на крайних штырьках штекера.

Опять же, нет разницы, кто из них куда идет, фазировка не имеет значения. Желтый/зеленый провод заземления подключается к среднему контакту. Чтобы провод не болтался внутри, закрепите его зажимом и вкрутите в корпус штекера.

Штекер духовки

Важное замечание: При подключении проводов к вилке никогда не ориентируйтесь только на цвет изоляции проводника. Не забудьте открутить крышку клемм на духовке и проверить, какие провода подключены к каким клеммам (правильное подключение клемм см. ниже).

Если по каким-то причинам доступ к клеммам отсутствует, или имеется гарантийная пломба, воспользуйтесь простым китайским тестером-мультиметром. Провод заземления должен быть подключен к корпусу печи.

Таким образом, когда щупы в режиме измерения изоляции подключены к сердечнику и к телу, должен прозвучать звуковой сигнал или на дисплее должен появиться ноль. То есть, сопротивление R=0 Ом. Так вы найдете “землю”, два других провода будут фазой и нулем.

Штекер духовки

Сечение проводов для печи

Если вам нужно провести новую линию, сначала определитесь с сечением провода. В среднем, максимальная потребляемая мощность духового шкафа составляет 3-3,8 кВт. Однако это пиковые нагрузки, при которых прибор работает редко. При нормальных условиях эксплуатации потребление редко превышает 2 кВт.

Несмотря на это, стоит тщательно рассчитать проводку, чтобы получить максимальное потребление тока. Для кабелей с медными жилами рекомендуется сечение 2,5 мм2 и выключатель на 16 ампер.

Это при значительном запасе мощности (рекомендуемая нагрузка до 5,9 кВт), но такова рекомендация почти всех производителей, и только при таких условиях они сохраняют свою гарантию.

Площадь поперечного сечения проволочной жилы, мм 2Диаметр проволочной жилы, ммМедные проводникиАлюминиевые проводники
Ток, AМощность, ВтТок, AМощность, Вт
0.50.861300
0.750.98102200
11.13143100
1.51.38153300102200
21.6194200143100
2.51.78214600163500
42.26275900214600
62.76347500265700
103.575011000388400
164.5180176005512100
255.64100220006514300

Еще один нюанс: все современные бытовые приборы имеют заземление. По этой причине используются трехжильные кабели. Для укладки в доме или квартире можно использовать ВВГнгс, ВВГнглс и другие негорючие сорта.

Эти кабели оптимальны по соотношению цена/качество. Вам понадобятся трехжильные кабели – 3*2,5. Просто измерьте диаметр проволоки и рассчитайте сечение при выборе. Слишком много производителей стали делать более тонкие проводники, чем указано, чтобы сэкономить деньги. Поэтому осмотр является обязательным.

Для печей, работающих в тяжелых условиях – со встроенными парогенераторами – рекомендуется использовать кабель с калибром 4 мм2. На линии должен быть установлен автоматический выключатель на 25 ампер.

Как правило, электрическое подключение плиты, включая рекомендации по используемому кабелю и номиналы защитных устройств (автоматических выключателей), подробно описаны в паспорте изделия. Лучше всего следовать рекомендациям производителя. Они не заинтересованы в неудачах собственной продукции и дают советы с запасом прочности.

Как подключить электрическую духовку мощностью более 3,5 кВт

Электрические печи мощностью более 3,5 кВт уже доступны на рынке.

Для того чтобы подключить печь к электросети с использованием такой мощности, сначала нужно ответить на несколько вопросов: “какой кабель мне нужен для подключения духовки?”, “какой провод мне нужен для подключения духовки?” и “какое сечение провода мне нужно для подключения духовки?”.

Для решения первой задачи подойдет 3-жильный кабель с жилами сечением не менее 6 мм2, например кабель ВВГ-П 3х6-0,66 производства ОАО “Кавказкабель” по ГОСТ 31996-2012. Кабель этого завода имеет следующую цветовую маркировку жил: белую, синюю и желто-зеленую (ж/г).

Для ответа на вопросы “какой тип провода необходим для подключения духовки” и “какое сечение провода необходимо для подключения духовки” рекомендуется использовать трехжильный соединительный провод с сечением не менее 6 мм2.

Например, провод ПВС 3х6 производства АО “Кавказкабель”. (цветовая кодировка проводов – коричневый, синий, желто-зеленый).

Помимо кабеля питания и соединительного кабеля, нам понадобится розетка скрытого монтажа для подключения духовки и вилка, рассчитанная на ток 32 А, для подключения духовки к электросети.

    Прокладка силового кабеля ВВГ-П 3х6 от панели стартера до распределительной коробки и его подключение к блоку предохранителей производится так же, как и в предыдущем варианте. Однако розетка должна быть подключена следующим образом:
  1. желто-зеленые изолированные проводники – к средней верхней клемме, обозначенной как земля;
  2. провода с белой и синей маркировкой – к нижним клеммам розетки.
    Для подключения штекера 32 A его также необходимо снять и подключить в следующем порядке:
  • коричневый и синий изоляционные проводники к самому нижнему штекерному разъему;
  • провода с желто-зеленой изоляцией – к среднему (верхнему) штекерному разъему
    Если соединительный кабель не подключен к печи, его необходимо подключить. Для этого снимите защитную панель и протяните 3-проводной кабель PVS через отверстие в нижней части прибора. Удалите изоляцию, обожмите многожильные провода обжимными наконечниками и подключите:
  1. Кабель ПВС 3х6 коричневый провод – к клемме с маркировкой “L”;
  2. Синий провод – к клемме с маркировкой “N”;
  3. Двухцветный провод (желто-зеленый) – к клемме с маркировкой “L”; синий провод – к клемме с маркировкой “N”; двухцветный провод (желто-зеленый) – к клемме с маркировкой “H

Если клеммы не обозначены, обратитесь к техническому паспорту, в котором указана схема подключения печи.

После подключения кабеля закрепите его зажимом и установите крышку на место. Проверьте, подключив электрическую духовку к электросети и включив питание на электрическом щитке.

Если все работает без проблем, установите прибор в предусмотренную полость.

Читайте далее:
Сохранить материал?
