Как подключить индукционную варочную панель - Советы домашнему мастеру о ремонте и строительстве

От этих коробок необходимо проложить отдельные провода. Они будут подавать электричество только на индукционную варочную панель.

Тонкие аспекты подключения индукционной варочной панели

В последние годы индукционные варочные панели стали чрезвычайно популярны. Выбрать подходящий продукт – это еще не все: его еще нужно правильно установить и подключить. Если вы не знаете, как это сделать, вы можете совершить множество ошибок.

Гильзы изготовлены из меди, луженой висмутом, и предназначены для проводов и кабелей класса 5 и 6. Изоляция луженая и обеспечивает коррозионную стойкость. Если сечения проводов разные, то меньшую сторону гильзы необходимо уплотнить дополнительной проволокой. Затем концы сжимаются вместе и теплоизолируются с помощью трубок или клейкой ленты. Затем гильза вставляется в гнездо.

Указания по технике безопасности

Электрическая варочная панель и духовой шкаф, как и любой другой мощный прибор, всегда подключаются отдельным кабелем от распределительного щитка. Варочную панель нельзя запитать от общей коробки на кухне или от существующей розетки.

Внимание! Наш новый строитель кухни. Вы можете проверить его и бесплатно спроектировать кухню своей мечты! Вам также может понадобиться дизайнер гардероба.

Простой автоматический выключатель не защитит ваш прибор в случае нарушения изоляции и утечки электроэнергии. Перед установкой убедитесь, что проводка находится в удовлетворительном состоянии. В противном случае варочная панель будет постоянно выключаться и станет непригодной для использования. И не забудьте выключить автоматические выключатели в распределительном щите.

Если после подключения варочная панель начинает странно работать – выключается, то через несколько секунд может снова включиться. Не спешите винить во всем неисправную установку.

Как правильно подключить индукционную варочную панель. Схемы, выбор кабелей, розеток и предохранителей.

При подключении плиты могут возникнуть проблемы, которые заставят задуматься не только рядового пользователя, но и опытного электрика:

какой кабель выбрать для проводки от распределительного щитка к варочной панели

Какой выключатель с предохранителем использовать в распределительном щите?

Как соединить 4 провода, идущие от конфорки, с 3 проводами питающего кабеля?

Как подключить и не перепутать провода на клеммной колодке

Давайте рассмотрим все эти моменты подробно в следующем разделе. Но сначала давайте рассмотрим дополнительные шаги, которые вам, возможно, придется предпринять. Для подключения плиты вам понадобятся следующие материалы:

Кабель ВВГнг-Ls или NYM

Специальная розетка + вилка для варочных панелей 32A-40A (аналогичную вилку можно заказать здесь).

Кабель PVS, если кабели не поставляются вместе с панелью

автоматический переключатель дифференциала

ВЧВ-розетки

Клеммы или втулки GML

Прежде всего, обратите внимание, что плита должна быть подключена непосредственно от распределительного щита в отдельную электрическую линию. Он не может питаться от существующего распределителя на кухне или от существующей розетки.

Кабель должен быть трехжильным и изготовлен из меди, тип ВВГНГ-Ls или NYM определяется пользователем. Какой кабель лучше и в чем между ними разница, можно подробно прочитать в статье “4 отличия между NYM и ВВГНГ-Ls”.

Самое главное – выбрать правильное сечение. В своде правил СП31-110-2003, разработанном на основе ГОСТ и ПУЭ, сказано, что для плит следует выбирать сечение не менее 6 мм2.

Но, видимо, здесь речь идет о первоначальном монтаже проводки в квартире, когда еще неизвестно, какая нагревательная плита будет установлена. По этой причине изначально следует использовать сечение 6 мм2 , которого достаточно для подключения большинства существующих моделей.

Если ваша мощность не превышает 7 кВт и вы уверены, что в будущем не будете покупать новую, более энергоемкую варочную панель, вы можете воспользоваться приведенной ниже таблицей в качестве ориентира:

Что делать, если у вас уже проложен кабель (ВВГнг-Ls 3*2,5мм2), но его мощность меньше максимальной для варочной панели (7,2кВт). Однако повторная резка стен невозможна и нежелательна.

В этом случае вы можете защитить себя двумя способами, но вам придется смириться с тем, что вы не сможете использовать всю мощность доски:

установить автоматический выключатель в распределительном щите исходя из номинального сечения кабеля, а не мощности варочной панели (см. таблицу выше, в зависимости от сечения)

Запрограммируйте варочную панель таким образом, чтобы все конфорки не могли быть включены одновременно.

То есть, если вы не знаете, какая у вас будет варочная панель, смело используйте 6 мм2. Просто помните, что панели малой мощности имеют маленькие клеммы, не рассчитанные на 6 мм2. И правильно, не всегда удобно подключать этот тип провода напрямую, можно сломать клемму.

Необходимо, чтобы варочная панель и духовой шкаф были подключены через автоматический выключатель УЗО + или автоматический выключатель с током утечки 30 мА.

Простые автоматические выключатели не обеспечат защиту в случае нарушения изоляции или утечки в сеть.

Подключите фазный провод (обычно коричневого, серого или любого другого цвета, кроме синего или зеленого/желтого) к нижней клемме распределительного щита без обозначения N или с цифрой 2.

Нейтральный провод (выберите синий) должен быть подключен к клемме с маркировкой N в нижней части.

Зелено-желтый провод (защитное заземление) к шине заземления

Если вы не собираетесь вводить кабель непосредственно в панель, необходимо установить отдельную розетку.

Использование заглушки является более удобным решением при обслуживании и эксплуатации варочной панели.

Розетка должна быть установлена на удобной высоте. Рекомендуемое расстояние от пола – до 90 см.

Однако розетка не должна находиться заподлицо с варочной поверхностью. Лучше всего разместить его с правой или левой стороны прибора.

Если рядом устанавливается духовка, розетка должна быть ниже уровня духовки. Это расстояние обычно находится на уровне кухонных ножек.

Он также не должен располагаться слишком близко к полу, так как существует риск затопления и протечки водопровода!

Какой тип розетки следует использовать? Для панелей малой мощности до 3,5 кВт (обычно двухконфорочных) можно подключить все через евророзетку и соответствующую вилку.

Кроме того, если вы изначально взяли кабель 3*6 мм2, будет большая проблема с его подключением к контактам штекера. Поэтому рекомендуется использовать специальную вилку и розетку для варочных панелей с номинальным током до 40А.

Если у вас индукционная плита мощностью более 3,5 кВт, подключение с помощью обычной вилки и розетки еще более запрещено!

Фазный и нейтральный провода в розетке не важны. Самое главное – это правильное подключение провода заземления (сверху к контакту заземления).

Однако рекомендуется соблюдать “полярность” при подключении штекера. Не зря производители маркируют клеммы, куда должны подключаться фаза и нейтраль. Но даже если вы ошибетесь, панель все равно должна работать правильно.

Вам понадобится провод для подключения штекера. Это не всегда поставляется вместе со штекером. Если его нет в наличии, необходимо приобрести трехжильный кабель ПВС. Сечение кабеля должно соответствовать номинальной мощности устройства (см. таблицу выше).

Зачистите провода и сожмите их вместе с помощью обжимного наконечника для обеспечения лучшего контакта.

Затяните резьбовые соединения на штекерах:

фаза и ноль под концевыми клеммами

Заземление – под верхним винтом.

Большим недостатком этих моделей является то, что они стоят на расстоянии 5-7 см от стены.

Это следует учесть перед установкой кухни.

Если вас не устраивает выступающая на несколько сантиметров розетка и вы хотели бы спрятать все в коробке или гнезде, есть два способа сделать это:

через рукав GML

Через электромонтажную коробку KLK-5S.

Во-первых, давайте определим, что такое кабели. Во многих моделях кабель уже выходит из панели, но он имеет 4 провода. А у вас в розетке только три. Что делать?

Дело в том, что такие варочные панели одновременно рассчитаны на однофазное 220В и двухфазное 380В подключение. В этом случае одна половина варочной панели будет питаться от одной фазы 220 В, а другая половина – от другой фазы.

Некоторые люди думают, что вторая фаза используется только для питания элементов управления. Это не так. Мощность равномерно распределяется на обе фазы. Чтобы подключить все это дело к обычным 220 вольтам, просто удалите одну жилу в сторону и изолируйте ее.

Остается нейтраль (обычно синяя), земля (желто-зеленая) и фаза (коричневая, черная или другого цвета).

Можно объединить два фазных провода в один с помощью наконечника. Во многих панелях Bosch, где кабель не отсоединяется, он изначально выполнен именно таким образом.

Можно также использовать 5-проводной кабель. Такие панели обычно имеют высокую мощность – от 7 кВт и выше. Изначально они рассчитаны на напряжение 380 В. Для подключения их к сети 220 В необходимо спарить два провода.

Например, черный и коричневый провода относятся к фазе, а синий и серый – к нейтральному проводу. Желто-зеленая земля остается единой.

Но если строго следовать правилам, то такое соединение не совсем правильно. Поскольку защитный проводник PE должен иметь такое же сечение, как и фазные провода. И вы получите его в два раза тоньше.

Теперь нужно соединить провода в розетке с проводом к панели. Выберите соответствующие гильзы GML в зависимости от сечения жил.

Если сечение проводов разное, например, 6 мм2 выходит из стены, а 4 мм2 идет к панели, одна сторона (меньшая) гильзы заделывается дополнительным проводом.

Затем концы сжимаются с помощью обжимных клещей и изолируются лентой или термотрубкой.

Теперь все это можно убрать в гнездо.

Опрессовка неудобна тем, что, во-первых, соединение не снимается, а во-вторых, для опрессовки необходим специальный инструмент. Не у всех есть пресс, и такие соединения нельзя запрессовать плоскогубцами.

В этом случае следует воспользоваться помощью установочной коробки KLK-5S. Здесь не требуется ничего, кроме отвертки, а отходящий кабель можно отсоединить в любой момент.

Однако контакты могут быть довольно хрупкими, поэтому не затягивайте их слишком сильно.

Кроме того, в отличие от мощных розеток, его размеры невелики, и его можно удобно установить за кухонными шкафами.

Соединение осуществляется традиционным способом:

Ноль – через винтовую клемму N (синие провода)

Заземление обозначено желто-зеленым проводом “земля”.

Трехфазные разъемы сверху. Если у вас 220 В, то лишние фазы отрезаются и изолируются.

Когда все готово, можно приступать к подключению кабеля непосредственно к клеммам варочной панели. На задней панели варочной панели должна быть наклейка, рисунок или графика, указывающая на заводскую схему подключения.

Для однофазной сети выберите схему, которая чаще всего обозначается как 1N.

Согласно этой схеме, клеммы 1,2,3 и клеммы 4,5 должны быть соединены перемычками.

Такие перемычки из меди или латуни должны поставляться вместе с нагревательной пластиной. Обычно они располагаются в отдельном “кармане” в том же месте, что и клеммы.

Если вы не установите эти шунты, у вас будет нагреваться только часть конфорки.

Часто такая же проблема может возникнуть в процессе эксплуатации, когда плохой контакт и нагрев приводят к перегоранию одной из перемычек.

Перед подключением кабель ПВС очищается от изоляции, а провода обжимаются. Здесь можно использовать кабельные наконечники HSE, HKI, HSPI. Перед установкой убедитесь, что в клеммной коробке достаточно места для установки кабельных наконечников.

Иногда их приходится укорачивать или вообще отказываться от каких-либо наконечников.

Перемычки устанавливаются в первую очередь. В соответствии со схемой для однофазной варочной панели установите их на клеммы 1-2-3.

Затем подключите фазный провод к клемме 3 и затяните клеммы.

Для подключения нейтрального провода установите перемычку между клеммой 4 и клеммой 5.

Подключите синий нейтральный провод к клемме 5 и затяните контакт.

Подключите последний свободный провод – защитное заземление – к гнезду с маркировкой “земля”.

Здесь представлены электрические схемы для различных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

Если после подключения варочная панель работает непривычным образом – выключается, через несколько секунд она может снова включиться. Не спешите винить во всем неисправную установку.

Вполне возможно, что сработала блокировка от детей, на датчики попала вода или вы случайно нажали не на те кнопки. Некоторые модели оснащены функцией обнаружения кастрюли. Сковорода не будет нагреваться, пока не окажется на зоне приготовления.

Другая распространенная проблема заключается в том, что из четырех варочных зон работают только две, а остальные показывают остаточное тепло (отображается H). Это связано с тем, что однофазное подключение блокируется в трехфазных моделях.

Таким образом, мощность ограничивается программным обеспечением.

Пять наиболее распространенных ошибок, которые могут привести к выходу из строя или возгоранию панели из-за неправильной установки и подключения:
1 Используйте стандартную евророзетку и вилку на 16 А для панелей мощностью более 3,5 кВт.

2 Проводка с простым автоматическим выключателем с тепловым расцепителем, без УЗО или дифференциального автоматического выключателя.

3 Меньшее сечение кабеля для панелей большой мощности (3*2,5 мм для 7 кВт).

4 Подключение варочной панели и духового шкафа к общей кухонной распределительной коробке без отдельного кабеля от распределительного щита.

5 Отсутствие фазовой перемычки на одной из клемм. В результате половина варочных панелей может не работать. В противном случае варочная панель может вообще не включиться, если этот контакт отвечает за подачу управляющего напряжения.

Сам процесс – как подключить варочную панель к электросети – довольно прост. Необходимы следующие инструменты и принадлежности:

Как установить варочную панель в кухонную столешницу?

Чтобы самостоятельно соединить поверхность, необходимо сначала правильно установить панель в подготовленный вырез в кухонном шкафу.

Установка происходит в несколько этапов:

Определение будущего местоположения. Размеры определяются с помощью линейки. Удобнее всего использовать кусок картона.
Нарисуйте форму панели на доске. Можно оставить максимум 1 мм, чтобы облегчить вход в панель.
Сверлите края панелей. Просверлите отверстия в углах размеченной формы. Диаметр составляет 9-10 мм. Используйте сверло по дереву или металлу.
Следующим шагом в установке варочной панели на кухонную столешницу является вырезание отверстия с помощью электрического лобзика. Вставьте инструмент в подготовленное отверстие, плотно прижмите его к доске и начните процесс резки. Кисть следует нажимать вдоль линии разметки на низкой скорости.
Безопасно Прикрепите его к нижней стороне закрепите его на столешнице с помощью набора зажимов. Затем удалите оставшуюся древесину.
Оставшийся зазор должен быть заполнить оставшийся пробел со специальным силиконом герметик ..

После установки устройства в гараже можно приступать к подключению его к электросети.

Фаза и ноль под концевыми клеммами

Подключение к панели без штекера

Если вас не устраивает торчащая на несколько сантиметров розетка и вы хотите спрятать все в коробку или розетку, есть два способа сделать это:

через рукав GML

Через электромонтажную коробку KLK-5S.

Во-первых, давайте определим, что такое кабели. Во многих моделях кабель уже выходит из панели, но имеет 4 провода. А у вас в розетке только три. Что делать?

Некоторые люди считают, что вторая фаза используется только для питания управления. Это не так. Мощность равномерно распределяется на обе фазы. Чтобы подключить все это к обычному напряжению 220 В, просто удалите один провод сбоку и изолируйте его.

Остаются нейтраль (обычно синяя), земля (желто-зеленая) и фаза (коричневая, черная или другого цвета).

Можно также использовать 5-проводной кабель. Такие панели обычно имеют высокую мощность – от 7 кВт и выше. Изначально они рассчитаны на напряжение 380 В. Чтобы подключить их к сети 220 В, соедините два провода вместе.

Например, черный и коричневый провода относятся к фазе, а синий и серый – к нейтральному проводу. Желто-зеленая земля остается одинокой.

Но если строго следовать правилам, соединение получается не совсем правильным. Поскольку защитный проводник PE должен иметь такое же сечение, как и фазные провода. И у вас будет в два раза тоньше.

Если провод уже подключен к варочной панели, но его сечение не соответствует требуемому значению, можно установить специальный выключатель, используя номинальное сечение провода. Однако варочная панель не сможет работать на полную мощность, и не удастся запустить все конфорки одновременно.

Распространенные ошибки подключения

Категорически запрещается использовать обычную 16-амперную вилку и розетку для индукционных варочных панелей мощностью 3,5 кВт и выше.
Если сечение кабеля составляет 2,5 мм, его нельзя использовать для варочных панелей мощностью 7 кВт и более.
Если на одной из клемм отсутствует фазовая перемычка, часть варочной панели не будет работать или варочная панель не включится.

Нередко пользователи жалуются на странное поведение варочной панели, утверждая, что она произвольно включается и выключается. Эта проблема вызвана не неисправной проводкой, а срабатыванием замка безопасности ребенка. Эта функция присутствует в большинстве современных варочных панелей и активируется при случайном нажатии на кнопки управления. В продаже также имеются устройства с функцией распознавания кастрюли – если на варочной панели нет кастрюли, она не включится.

Если при включении варочной панели включается только половина конфорок, а остальные конфорки имеют остаточное тепло, возможно, произошла ошибка в проводке. Это явление имеет место в однофазных трехфазных системах. Варочная панель автоматически ограничивает подачу тока.

Подключить индукционную варочную панель в квартире или частном доме несложно. Однако такой процесс требует большого внимания и ответственности со стороны каждого пользователя. Перед началом работ необходимо учесть ряд факторов, включая мощность электросети, количество фаз и характеристики проводов, идущих между варочной панелью и распределительным щитом.

Единого стандарта не существует, поэтому форма и расположение штырьков могут варьироваться, главное – необходимое количество штырьков и электрические характеристики. Конечно, лучше довериться проверенному бренду, чем китайской продукции.

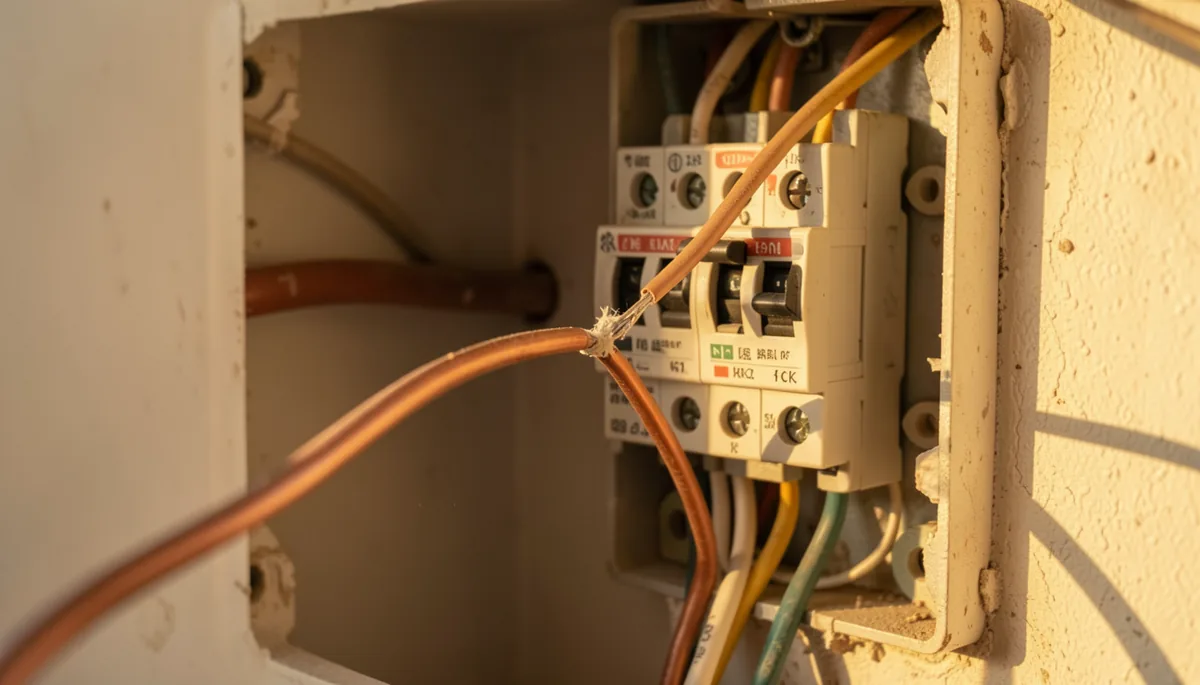

Выбор кабелей и предохранителей

Как вы уже поняли, вам нужно будет провести отдельную линию от распределительного щита к варочной панели. Скорее всего, он будет проложен скрытно, в кабелепроводе, гофрированном шланге или патрубке. Следует использовать только медные кабели:

Для однофазных линий мощностью от 5,5 до 7,7 кВт необходимо использовать кабель с сечением жил 6 мм 2 (ВВГ 3*6 или ПВС 3*6);
для трехфазных сетей до 16,4 кВт достаточно 5*2,5 мм2 (VVG 5*2,5 или PVS 5*2,5);

После выхода из счетчика необходимо установить автоматический выключатель. Это обязательное требование. Также рекомендуется установить устройство остаточного тока (УЗО) для защиты оборудования и обеспечения надлежащей безопасности. Такая комбинация позволяет отключать питание не только в случае перегрузки (автоматический выключатель), но и в случае нарушения изоляции (УЗО). УЗО – не самая дешевая вещь, но варочная панель стоит несравнимо дороже, поэтому лучше не экономить.

Схемы подключения варочной панели к счетчику электроэнергии

О параметрах этого устройства:

для однофазной сети предположим автоматический выключатель на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
Для трехфазных – автоматический выключатель на 16 А и УЗО на 25 А с отключением по остаточному току 30 мА.

Они соединяются отрезками провода одинакового сечения (см. схему выше): в сети 220 В – 6 мм 2, в сети 380 В – 2,5 мм 2.

Подключение предохранителя и УЗО

Для кухонных панелей предлагаются специальные розетки с тремя или четырьмя контактами. Они сконструированы таким образом, что не возникает проблем с подключением фазных и защитных проводников.

Подключение индукционной варочной панели в распределительном щитке

Установка индукционной варочной панели невозможна без автоматического выключателя утечки тока на землю (УЗО+система) или автоматического выключателя остаточного тока (30 мА), что делает установку более безопасной и повышает защиту от поражения электрическим током и самовозгорания в случае утечки тока из-за дефектов изоляции. Процедура подключения индукционной панели в распределительном щите проста.

Фазный провод (серый или коричневый) в распределительном щите подключается к нижней клемме дифференциального выключателя. Обычно это обозначается цифрой 2.
Нейтральный провод (синий) подключается к клемме с маркировкой N.
Провод заземления (желто-зеленый) подключается к клемме заземления.

После выполнения соединений в распределительном щите плиту можно подключить к электросети.

В индукционных варочных панелях используется тот же камень, что и в традиционных керамических варочных поверхностях. Разница в том, что внутри находится индукционная катушка. Когда катушка включается, она создает электромагнитное поле, которое выделяет тепло в кастрюле, установленной сверху. Он образуется в результате быстрого движения частиц на дне кастрюли или сковороды. Когда емкость снимается с варочной поверхности, выделение тепла прекращается.

Установка варочной панели в столешницу, фиксация и герметизация

Внутри коробки, в которую будет вставлена плита, отметьте карандашом внутренние края блока с обратной стороны столешницы.
Затем заготовку кладут на пол лицевой стороной вниз и аккуратно вырезают центр.
Края отверстия покрываются силиконовым лаком или фольгой – материалами, которые уменьшают возможность проникновения воды под плиту.
Затем столешница устанавливается в нормальное положение.
Клейкая лента приклеивается к внутренней стороне индукционной варочной панели в качестве еще одного барьера для влаги. В некоторых случаях вместо него поставляется пластилин. Его следует приклеить к столешнице вдоль выреза и установить на него прибор.

Все работы по прокладке кабелей и электромонтажу в целом сопровождаются последующей установкой поверхности на постоянное место. Панель, к которой подсоединяется кабель и штекер, вставляется в отверстие стандартного кронштейна и прижимается со всех сторон для лучшего прилегания. Затем подключите устройство к электросети и проверьте работу, удалив остатки клея. В течение первых нескольких часов может присутствовать легкий запах жженой резины, что не является дефектом устройства.

Кнопки включения и управления

Нажатие кнопки “Сеть” в течение 1 секунды включает панель. Через несколько секунд после подключения к источнику питания пользователь услышит короткий звуковой сигнал – еще один признак нормальной работы.

Каждая из 4 доступных конфорок активируется нажатием кнопки, после чего необходимо установить уровень мощности от нуля до девяти. Чтобы активировать только одну зону, нажмите соответствующую кнопку и снова выберите мощность.

Индукционными варочными панелями можно управлять с помощью электроники, тогда как электрические варочные панели управляются вручную. Другими словами, хозяйка может управлять каждой из 4 зон приготовления в режиме реального времени.
