Как самостоятельно подключить электрическую варочную панель

Перед началом любых работ по подключению электроприборов к сети необходимо внимательно изучить прилагаемый паспорт изделия и ознакомиться с нормативными документами, такими как 7-е издание Свода правил и Немецкий кодекс практики по электротехнике.

Подключение электрических плит hansa, electrolux, bosch, zanussi и др.

Плиты давно стали частью нашей повседневной жизни, но, к сожалению, не все знают, как их подключать. Итак, если вы купили одну из этих плит и собираетесь подключить ее самостоятельно, эта статья поможет вам. Мы постараемся шаг за шагом объяснить, как это сделать правильно и, главное, безопасно!

Стоит также отметить, что хотя электроплиты считаются бытовыми, но они потребляют достаточное количество электроэнергии – стоит задуматься как об установке, так и о дальнейшем использовании электронагревательных приборов в доме.

Прежде чем приступить к работе, внимательно прочитайте инструкции по установке. Если есть сомнения, поручите установку квалифицированному электрику. Помните, что гарантия производителя не действует, если варочная панель была установлена не в соответствии с правилами электромонтажа.

Подумайте, как правильно выбрать аксессуары для установки: кабели, вилки, розетки и выключатели. Подключите электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети 220 и 380 В своими руками.

Выберите место, где плита будет “жить постоянно”, так как вы вряд ли переместите ее в другое место. Обычно это решается в процессе заказа или покупки кухонных шкафов.

Схемы подключения электрических варочных панелей

Давайте сначала обсудим общие принципы. Электрическая плита – это мощный прибор, потребляющий 40-50 ампер, поэтому она питается от отдельной электрической цепи. Он соединяет две точки: автоматический выключатель в электрораспределительном щите квартиры/дома и розетку/конец электроприбора.

На практике используются 3 типа подключения к электросети:

  • Традиционный метод розетки/вилки;
  • проводку к клеммной коробке в стене;
  • прямое подключение к клеммам на задней панели варочной панели.

Если на кухне уже установлена электрическая розетка, питающаяся от отдельного выключателя, обычно используется именно она. Это более привычно, а в случае необходимости ремонта прибор можно быстро отключить, не покидая кухни.

Розетка и вилка для электрической варочной панели

Однако нередко используется прямое терминальное соединение. Он считается более безопасным и надежным. Недостатком подключения без розетки является то, что плиту необходимо каждый раз отключать от сети на распределительном щитке.

Схема подключения зависит от количества фаз. Бытовые приборы рассчитаны на 1- или 3-фазное подключение, но мы предлагаем разбить все три возможных варианта, включая 2-фазный.

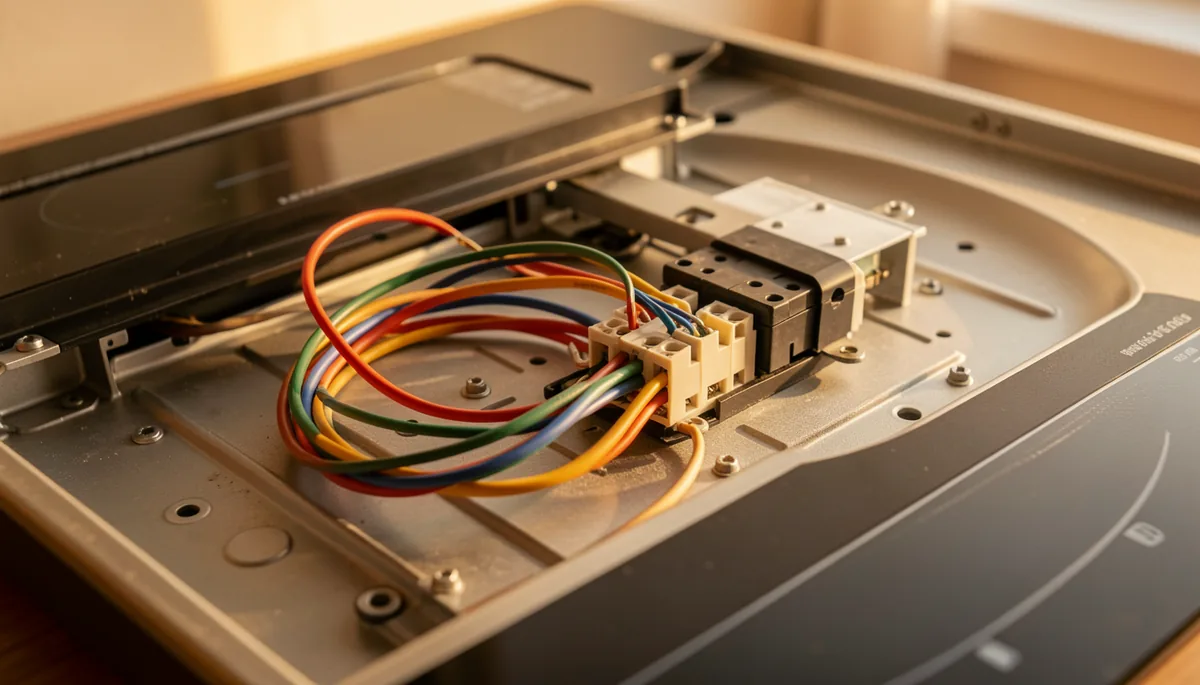

Схемы подключения электрических плит

Для соединения клемм плиты с проводами используются перемычки из медной проволоки. Современные электроприборы обычно поставляются с деталями, необходимыми для подключения.

При однофазном методе фаза подается на клеммы 1, 2 или 3, которые соединяются перемычками. Ноль подается на клемму 4 или 5, которые также подключены, а земля – на клемму 6.

Из диаграммы можно легко понять, как выполняются другие типы соединений. Найти схемы подключения не составит труда – их можно найти в технической документации варочной панели или на табличке, прикрепленной к клеммной колодке на задней панели варочной панели.

Все эти мелкие детали можно решить. Однако их следует принимать во внимание.

Безопасность линии

Поэтому мы предполагаем, что линия электроплиты уже проложена. Теперь в распределительном щите установлен отдельный выключатель для варочной панели. В идеале также устанавливается отдельный автоматический выключатель УЗО. В этом случае все соединения должны быть выполнены с помощью клеммных колодок. Никакого скручивания или других дедовских методов.

Другая сторона кабеля подключается к варочной панели с помощью клемм, которые являются неотъемлемой частью устройства. Как упоминалось выше, соединение также может быть установлено через сокет. Это более удобный вариант, когда нужно отключить варочную панель от сети и перенести ее в другое место. Но это менее безопасно.

Современные плиты должны быть заземлены. Подробнее об этом мы расскажем ниже.

Обобщая вышесказанное, можно составить список требований к процессу установки:

  1. Для подключения электроплиты требуется трех- или четырехжильный кабель сечением 4 или 6 мм².
  2. В распределительном щите установлен отдельный автоматический выключатель и УЗО для варочной панели.
  3. Прибор заземлен.

И еще несколько слов об установке розетки, если вы решили подключить варочную панель через нее. Каковы требования к этому процессу:

  1. Розетка должна устанавливаться только на поверхности из негорючего материала.
  2. Место установки должно находиться вдали от радиаторов и других источников тепла.
  3. Не забудьте припаять концы медной витой пары перед подключением ее к контактам розетки.
  4. Главная задача – сделать правильные соединения как со стороны плиты, так и со стороны розетки. Обратите внимание на цвета проводов.

Рекомендуется брать прибор с большей мощностью. Это позволит избежать регулярных отключений при работе с полной нагрузкой. Если максимальное заявленное потребление тока в техническом паспорте составляет 42-44 ампера, возьмите 50 ампер для подстраховки. Приборы могут не всегда работать на полную мощность, все конфорки и духовка должны быть в рабочем состоянии, но лучше перестраховаться.

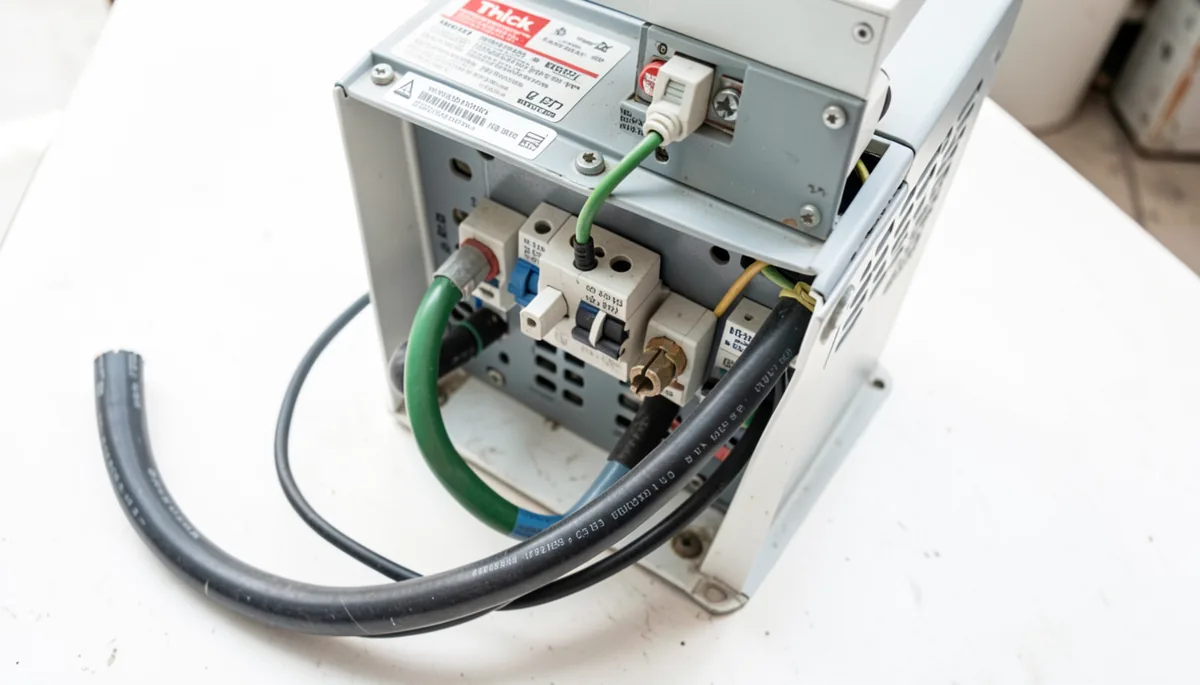

Эксплуатационные требования и номиналы для автоматических выключателей

Бытовые электронагреватели – это тяжелый тип приборов, потребляющих ток силой 40-50 ампер. Они подключаются к отдельному кабелю, который напрямую питается от домового щитка. Электричество подается через автоматический выключатель и УЗО. Само устройство подключается с помощью вилки и розетки и клеммной коробки. Ответвление цепи от выключателя подключается непосредственно к клеммам на стене за обогревателем.

Устройство остаточного тока (УЗО) – это устройство, используемое для включения и отключения питания при определенных условиях, когда остаточный ток достигает установленного значения. Он защищает людей и животных от поражения электрическим током в случае незначительного повреждения изоляции и токоведущих фазных проводов.

В распределительном устройстве установлен комплект УЗО, отсюда напряжение поступает на розетку. В продаже имеются конструкции, объединяющие функции двух устройств в одном блоке. Минус подключается к общей шине, а земля – к соответствующему контакту.

Номинал предохранителя следует выбирать в соответствии с потребляемым током. Номинал указан в техническом паспорте нагревателя и составляет от 40 до 50 А. Для работы в этом диапазоне автоматические выключатели выпускаются в 3 категориях номиналов:

  1. 63 А;
  2. 50 А;
  3. 40 А.

Рекомендуется использовать устройство с более высоким рейтингом. Это позволит избежать регулярных отключений во время работы с полной нагрузкой. Если максимальное потребление тока, указанное в техническом паспорте, составляет 42-44 ампера, в качестве меры предосторожности возьмите 50 ампер. Приборы не всегда могут работать на полную мощность, все конфорки и духовка должны быть в рабочем состоянии, но лучше перестраховаться.

Оптимальным значением при выборе УЗО является предельный ток, который на 1 градус выше номинала автоматического выключателя. Если установлено устройство на 50 А, то требуется защитное устройство на 63 А с остаточным током 30 мА.

Для повышения надежности печь подключается непосредственно к входным клеммам, используя минимальное количество контактных точек. Духовка завершается только с помощью автоматического устройства, что неудобно. Часто духовка подключается через вилку и розетку, что является более традиционным. Для этого используются силовые пары, бытовые пары не подходят.

Самостоятельное подключение электроплиты

Рекомендации по заземлению электроплиты

При работе на сетях старого типа даже квалифицированные специалисты часто допускают сознательную ошибку, заземляя различные электроприборы на рабочие нулевые шины. Такое подключение может иметь очень неблагоприятные последствия: при обрыве нулевого проводника фаза пройдет через нагрузку прямо в электроприбор, и пользователь будет поражен электрическим током.

Нередко электрики допускают еще одну серьезную ошибку, смешивая фазный и нулевой проводники. Если такое “заземление” будет сделано, результат будет аналогичен предыдущему случаю – владельца плиты в любой момент может ударить током. Но без заземления тоже не обойтись. Существует несколько решений этой проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – проверить, заземлен ли распределительный щит в квартире.

Убедитесь, что распределительный щит в квартире заземлен

Убедитесь, что распределительный щит в вашей квартире заземлен.

Для этого обратитесь в сервисный центр по обслуживанию квартир или другую организацию, занимающуюся техническим обслуживанием. Если представитель утверждает, что корпус распределительного устройства заземлен, то просто подсоедините зеленый/желтый провод к корпусу через винт.

Если представитель сервисной компании дает отрицательный ответ или путается, не выполняйте заземление, как описано выше, – оно будет неэффективным или приведет к поражению пользователя электрическим током.

Второй вариант предназначен для жителей квартир на первых этажах и домовладельцев

Схема подключения заземления

Схема контура заземления

Владельцы такой недвижимости могут попытаться установить отдельный контур заземления. Это должно быть сделано следующим образом:

Как правильно выполнить заземление

  • три стальных стержня диаметром 16 мм и длиной 250 см или более вкапываются в землю за внешней стеной здания;
  • Три выкопанных стержня соединены стальной лентой шириной 4 см и толщиной 0,5 см;
  • Заземляющий проводник (зелено-желтый), предварительно снабженный наконечником, выводится из электрощита;
  • от контура заземления вверх к заземляющему проводу. Рекомендуемый диаметр проволоки – 0,8 см. К концу стержня предварительно приваривается стальная пластина с отверстием для винта. Заземляющий кабель должен быть закреплен винтом на пластине перекладины на высоте не менее 250 см над землей;
  • Подключите заземляющий кабель к отдельной нейтральной шине в распределительном щите. Кабель заземления от установленной плиты также подключается к шине заземления. Как сделать хорошее заземление

Важно: Перед вводом в эксплуатацию заземлителя поручите проверку сопротивления электроустановки специалисту. Вы можете сделать это самостоятельно, только если у вас есть специальное оборудование. Значение сопротивления не должно превышать 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материалпрофиль поперечного сеченияПрофиль поперечного сечения Диаметр, ммПлощадь поперечного сечения, ммТолщина стенки, мм
Черная стальКруглые для вертикальных заземляющих электродов16
Сталь, черныйКруглые для горизонтальных заземлителей10
Сталь, черныйПрямоугольная1004
Сталь, черныйУгол1004
Сталь, черныйТрубки323,5
Оцинкованная стальКруглый для вертикального заземления12
Оцинкованная стальКруглый для горизонтального заземления10
Оцинкованная стальПрямоугольная753
Оцинкованная стальТрубки252
МедьКруглый12
МедьПрямоугольная502
МедьТруба202
МедьКанат1,850

Третий вариант – когда заземление невозможно

Панель не заземлена, и нет возможности сделать индивидуальный контур заземления? Затем просто перемкните зеленый и желтый провода и оставьте их в панели до подходящего момента.

Плита в этой ситуации требует особого внимания.

Во-первых, она должна быть установлена таким образом, чтобы исключить возможность одновременного контакта пользователя с плитой и различными токопроводящими элементами, такими как краны, раковины, трубы и т.п. металлические предметы.

Во-вторых, если не специальный диэлектрический экран, то хотя бы толстый сухой коврик должен быть постелен возле электроплиты.

В-третьих, замените обычный автоматический выключатель в распределительном щите на дифференциальную модель со значением срабатывания 30 миллиампер.

В-четвертых, будьте особенно осторожны и внимательны при обращении с незаземленной электроплитой.

Важно: Плита не должна быть заземлена относительно водопроводных, канализационных или отопительных труб. Хотя вышеупомянутые элементы должны быть надежно заземлены в соответствии с правилами, сопротивление такого заземления обычно не проверяется. Это может привести к повреждению прибора, поражению пользователя электрическим током и порче имущества, причем не только вашего, но и ваших соседей. Также запрещается заземлять приборы на другие коммуникации, такие как лифтовые шахты, вентиляционные каналы и т.д.

Проверка электроплиты

Проверка работы электроплиты

Существует множество различных моделей, поэтому трудно определить, какая из них у вас. Но мы описали все возможные варианты подключения выше.

Подключение к трехфазной электросети

Для подключения плиты, питающейся от трехфазной сети, вам понадобится кабель с 5 проводами, 3 из которых будут фазами, а два других – заземлением и нейтралью.

Опять же, сначала подключите заземление и нейтраль, сначала закоротив нейтральные провода, если их несколько.

Подключите по одному фазному проводу к трем фазным проводам.

Цвет фазных проводов может быть разным, но важно помнить, что нейтральный провод всегда синий или голубоватый, а провод заземления – желто-зеленый.

Это позволяет легко подключить кабель к плите, независимо от того, от какой сети она питается.

Итак, у вас уже установлен кухонный кабель. Для варочной панели в распределительном щите установлен отдельный блок предохранителей. В идеале следует установить отдельный выключатель УЗО. Все соединения должны быть выполнены с помощью клеммных колодок. Никакого скручивания или других старомодных методов.

С чего начать

Обратите внимание, что современные электрические плиты продаются без кабеля питания. Это связано с тем, что сейчас производители стараются избегать создания критических ситуаций, которые могут возникнуть из-за розетки, к которой подключается плита.

Конечно, сейчас в любом строительном магазине можно приобрести безопасную розетку с высоким током. Например, в случае с электрической плитой розетка должна выдерживать ток более 32 ампер. Такое соединение считается безопасным. Однако нет гарантии, что проводка дома имеет необходимое сечение проложенных кабелей.

Поэтому несколько слов о кабеле для электроплиты. Во-первых, кабель должен быть не менее 4 мм². Это возможно только в том случае, если длина уложенного участка не превышает 12 м. Если он длиннее, вам понадобится кабель 6 мм².

Следующий шаг – выбор петли, точнее, ее расположения. Если дом находится на стадии строительства, вам нужно будет рассмотреть этот вопрос до начала отделочных работ. В это время электрики приступают к работе. Чем короче укладываемый участок, тем лучше. Обычно проводка размещается в желобах на стенах или на полу. Иногда их устанавливают под подвесными потолками.

Кабель подключения электрической варочной панели

Однофазное подключение электроплиты (наиболее распространенное)

Заключение

Итак, вы узнали, как подключить электрическую плиту, и можете сделать это самостоятельно. Изготовьте его в соответствии с инструкциями, схемами и чертежами. Эти знания помогут вам в дальнейшем при замене и ремонте оборудования. Не забывайте, что необходимо проверить характеристики проводки и установить автоматическую защиту.

Подключение электроплиты – дело серьезное, но не такое уж сложное, ведь теперь вы знаете, как подключить электроплиту со всеми нюансами и тонкостями. Остается только пожелать вам удачи в этом начинании.

Если проводка не требуется, установленную кухонную розетку следует проверить специальным прибором для определения фазы.

Приложение

Перед включением плиты проверьте подключение всех горелок электрической варочной панели (схему их подключения можно найти в инструкции по эксплуатации). Эта мера предосторожности убережет вас от короткого замыкания, которое может быть вызвано ослаблением проводов в одной из клемм во время транспортировки.

Индикаторная лампочка плиты

После того как варочная панель окончательно установлена, включите ее – индикатор на панели управления укажет, что варочная панель работает правильно.

Это процедура подключения варочной панели, которая не слишком отличается от подключения любого бытового электроприбора. Аналогичным образом можно подключить индукционную варочную панель. Всем заинтересованным следует посмотреть это видео перед началом работы:
