Уплотнительная лента наклеивается перед установкой самого прибора. Рекомендуется подгонять его в соответствии с определенными правилами. Уплотнитель обычно поставляется вместе с варочной панелью и является самоклеящимся: покрыт клеем и защитной пленкой. Резиновую и бумажную подложку следует отделять постепенно, по мере их сцепления с поверхностью, чтобы не перепутать их. Герметик должен быть установлен одним куском. Термолента должна проходить по периметру отверстия на фасаде мебели. Углы избегаются путем скручивания во избежание разрезания ленты. Оба конца уплотнителя должны быть состыкованы так, чтобы не оставалось зазоров.
Установка варочной панели в столешницу
В последние годы громоздкие варочные панели все чаще заменяются компактными варочными панелями, которые становятся неотъемлемой частью кухонного гарнитура. Поскольку каждая такая модель должна быть подогнана к существующей поверхности, гораздо разумнее научиться этому простому процессу и делать это самостоятельно.
Каждая модель варочной панели должна быть установлена на имеющуюся поверхность. Правильная установка варочной панели в столешницу дома гарантирует правильное подключение и функционирование варочной панели.

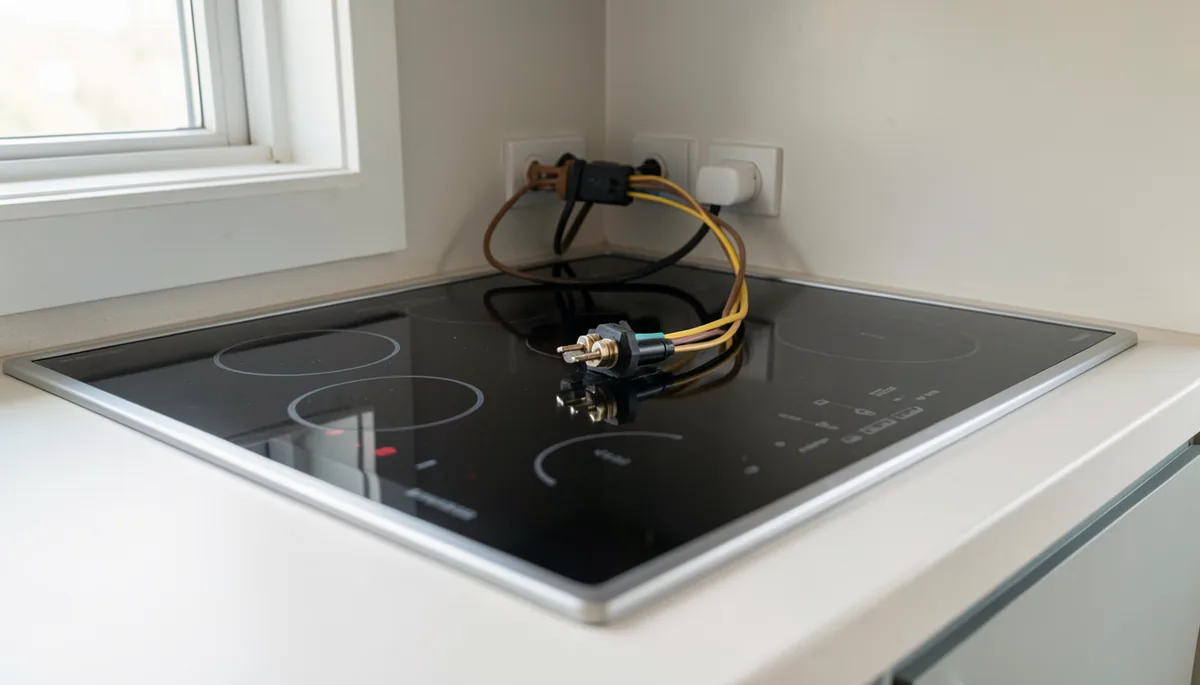

Общие требования к установке варочной панели
Приборы бывают как газовые, так и электрические. Это влияет на различия в установке варочных панелей, но общие принципы одинаковы:
- Материал для столешницы может быть любым. Главное требование – термостойкость не должна быть ниже 100 °C. Толщина варочной поверхности должна быть не менее 25 мм.
- Вентиляция на кухне. Варочная панель также должна быть оборудована вытяжкой. Если нет возможности приобрести такой вентилятор, необходимо установить в окне эффективный вентилятор.
- При креплении приборов между двумя шкафами расстояние от каждой стены до варочной панели должно составлять не менее 15 см. Расстояние до стены кухни должно быть не менее 5 см. Если последнее не представляется возможным, но необходимо проложить теплоизоляцию между стеной и кухонным прибором.
| Совет! Сложные столешницы из стекла, бетона или искусственного камня изготавливаются с предварительно просверленными отверстиями для варочной панели. Это связано с тем, что эти материалы трудно поддаются резке. |
Электрическая варочная панель не должна располагаться слишком далеко от электросети. Необходимо учитывать сечение сетевой розетки и кабеля, а также заземление металлических частей. Установка газовой варочной панели сложнее, поскольку необходимо продумать соединение между прибором и газовой трубой.
Требования безопасности запрещают выполнять подключение газовой варочной панели своими руками. Вы можете поручить эту работу специалисту по техническому обслуживанию за отдельную плату. Неправильное подключение прибора влечет за собой санкции со стороны газовых служб (опломбирование клапана, перекрытие газа) и угрозу жизни жильцов.
С каждым годом современный варочные панели всё чаще и чаще замена громоздкий газовые и электрические варочные панели из наших кухонь.
Как установить варочную панель в столешницу. Тонкости монтажа.
Каждый год. современный варочные панели все больше замена громоздкий газовые и электрические варочные панели из наших кухонь.
И это понятно, ведь варочные панели Они занимают мало места и гармонично вписываются в интерьер кухни, создавая единое пространство со столешницей. .
А при желании их можно легко включить независимо друг от друга. чтобы органично вписаться в столешницу. .
Самое главное и знать все тонкости установки в столешницу. чтобы упростить процесс. Они будут описаны ниже.
Установка варочной панели начинается с важного и необходимого шага -… от обозначения варочной поверхности .
Варочная панель обычно поставляется в комплекте с инструкции обычно прилагаются к варочной панели. В руководстве по эксплуатации указаны размеры и схема установки варочной панели. Нарисуйте на столешнице метки, основываясь на этом.
Если инструкции недоступны лучше всего обводить столешницу с помощью шаблон .
Чтобы сделать шаблон, переверните варочную панель вверх дном, снимите мерки и перенесите их на картон.
Я использую обычную розетку за 150 рублей. По два на каждый прибор (варочная панель и духовка). Направления отличаются, потому что провод для духовки входит снизу, а провод для варочной панели – сверху.
Вставка варочной панели
В домашних условиях эту процедуру можно проводить только на ламинированных или деревянных столешницах. Камень, мрамор, металл и полимеры режутся на специальных станках.
Ручной пилы здесь уже недостаточно. Ламинатные столешницы изготавливаются из ДСП и МДФ. Плотность средняя. Мы рекомендуем использовать электрический лобзик и пилу с зубьями, установленными назад, чтобы сохранить сторону возвышения.
Разметка отверстия. Отделка столешницы намного сложнее, чем предварительное определение правильного контура. Следует обратить внимание на размеры варочной панели в сборе. Специальные прокладки также занимают место.
Размечаем квадрат 60х60 см и вписываем в него размеры варочной панели. Кроме того, если используется окантовка, обеспечьте зазор в 1 см в верхней части.
Рекомендуется акцентировать внимание на углах. Для этого просто просверлите 4 отверстия по углам периметра.
Работа лобзиком должна начинаться с точки внутри контура. Для этого я использую сверло 10 мм (можно использовать как для дерева, так и для металла) или ручку 22 мм (так как меньшего размера у меня нет).
Повреждение возвышения недопустимо. Начните процесс сверления с передней части столешницы. Под контур следует подставить какой-либо предмет, стул, табурет, чтобы отрезанная часть не упала до завершения процесса.
Размеры отверстия указаны в технической документации конкретной модели. Свежий срез следует защитить силиконовым герметиком, который при высыхании образует защитный слой. Пленка препятствует проникновению влаги.
Теперь более подробно о каждом пункте:
Установка варочной панели: полное практическое руководство
В этой статье мы поговорим о кухонной технике и о том, как она размещается в шкафу.
Если десять лет назад из десяти установленных кухонных гарнитуров максимум половина содержала варочную панель (остальные были с независимой газовой плитой), то сейчас – почти в ста процентах гарнитуров планируется ее установка.

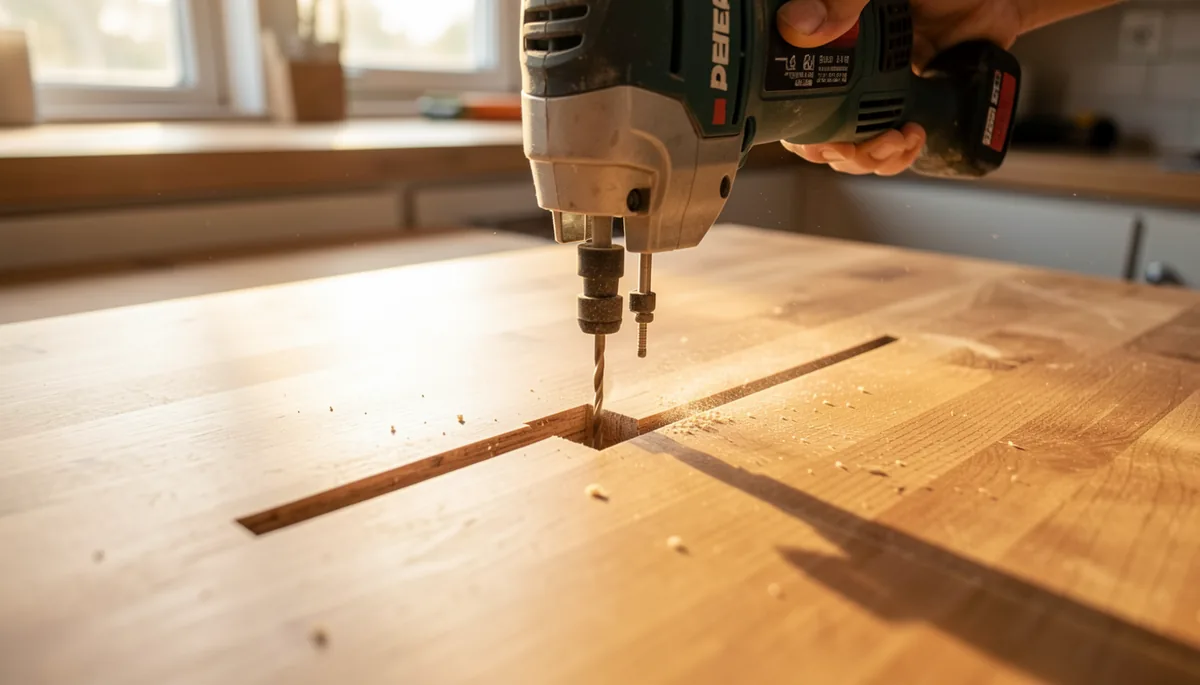

Поэтому этот процесс можно описать в виде последовательности.
Первое, что нужно сделать, это получить технический паспорт на устройство и посмотреть, какого размера должно быть отверстие. Даже если по какой-то причине технический паспорт недоступен, вы всегда можете измерить рулеткой ту часть плиты, которая будет врезана в столешницу.
Затем выполните следующие действия:
- Расположите и разметьте столешницу.
- Отрегулируйте размеры утопленного элемента в столешнице.
- Сделайте не менее одного отверстия (диаметром 8-10 мм) с каждой стороны вырезаемого углубления.
- Вырежьте углубление.
- Нанесите силикон на вырезанное углубление с нижней стороны.
- Установите столешницу на нижнюю часть кухонного гарнитура.
- Наклейте липкую ленту (или приклейте пластилин к столешнице) на нижнюю сторону углубления.
- Нанесите силикон на столешницу.
- Вставьте варочную панель в вырезанное углубление.
- Закрепите варочную панель с помощью специальных креплений.
Теперь выполним каждый шаг подробно:
Итак, с самого начала столешницу необходимо установить на нижнее основание кухни, подрезать ее в нужных местах, если стены неровные, и, если необходимо, сделать отверстия для всех видов газовых труб. Одним словом, столешницу нужно подготовить к установке на нижней части кухни.
Затем разметьте внутреннюю часть коробки, в которую будет встроена варочная панель (просто очертите внутренние края коробки карандашом, чтобы выделить внутреннюю часть для дальнейшей разметки выреза).
Затем положите столешницу на лицевую сторону (лицевой стороной вверх) и отметьте место выреза (размеры должны быть указаны в спецификации плиты, или вы можете измерить их вручную).
Теперь, чтобы вырезать необходимую нишу по разметке, сделайте отверстия рядом с каждым запланированным резом (с внутренней стороны), чтобы в них можно было вставить лобзик.
Вырежьте саму нишу. При резке нужно быть осторожным.
Когда все края почти вырезаны, вырезаемую часть столешницы следует либо подпереть снизу, либо приклеить к столешнице, так как она может отойти под собственным весом, отрывая пластик от передней части столешницы (и тем самым разрушая всю столешницу).
Теперь покройте внутреннюю часть выреза силиконом (один из барьеров для влаги).
После этого установите столешницу обратно на нижнее основание кухни (конечно, на этом этапе уже должна быть установлена мойка, если она предусмотрена) и закрепите ее, хотя можно закрепить ее и после установки варочной панели.
Следующий шаг – нанесение на внутреннюю сторону панели специальной клейкой ленты, которая также служит барьером для воды.
Некоторые модели не имеют такой клейкой ленты, но имеют специальный пластилин, разрезанный на определенные полоски. В этом случае пластилин приклеивается к столешнице прямо у выреза, а когда варочная панель вставляется в сам вырез, она срезает часть этого пластилина, который можно просто срезать ножом и удалить.
Но в нашем случае (со скотчем), вместо пластилина, мы смажем верх силиконом.
После нанесения силикона вставьте варочную панель в подготовленное для нее углубление и закрепите ее на столешнице с помощью специальных соединителей.
Когда она уже на месте, я еще раз тщательно покрываю внешнюю сторону плиты силиконом (крепления не идеальны, и в некоторых местах плита может плохо прилегать к столешнице), который после застывания образует еще один гидробарьер (чем больше гидробарьеров, тем лучше).
Это довольно простой алгоритм установки блока в столешницу.
Да, вы не забыли, что направляющую корпуса в этом случае нужно установить в центре коробки и сдвинуть на 10 миллиметров вниз (чтобы варочная панель правильно “вписалась” в столешницу (особенно для столешниц толщиной 28 миллиметров)).
Конечно, для того чтобы встроить такие приборы, их сначала нужно купить.
Как известно, лучше купить дешевле.
Я остановлюсь на этом. Если что-то непонятно – спрашивайте в комментариях (форма ниже, под статьей).
Укладка герметика вдоль шва предотвратит попадание влаги на столешницу и снижение температуры. Используется специальная алюминиевая лента, которую приклеивают к обезжиренной и высушенной поверхности, слегка прижимая ее.
Подключение газоснабжения
Подача газа полностью перекрыта. Для упрощения установки газовый шланг подключается непосредственно к панели. Паронитовая прокладка фиксируется накидной гайкой. Он прикручивается к разъему в нижней части панели. Чтобы обеспечить надежное соединение, обработайте прокладку сольводилолом. Проверьте наличие утечек, нанеся мыло на места утечек. Если утечек нет, пена не появится.
В комбинированных плитах рекомендуется использовать термоотсекающий клапан, который перекрывает подачу газа, когда температура превышает 60 градусов. Клапан подачи должен быть расположен в месте, удобном для эксплуатации.
На газовых варочных панелях конфорки должны быть регулируемыми. Пламя должно гореть без желтых бликов.
Герметик необходимо разрезать ножом Stanley.
Подключение установленной варочной панели
Электрическая варочная панель
Перед установкой шкафа рекомендуется предусмотреть точку подключения электрической варочной панели. Розетка должна отвечать всем требованиям электробезопасности:
- имеют заземляющий проводник;
- медный питающий кабель должен иметь сечение не менее 4 мм².
Вырежьте отверстие в задней стенке напольного шкафа напротив электрической розетки, чтобы можно было легко вставить и вынуть вилку варочной панели рукой.
Для самостоятельного подключения имеются два типа розеток:
- 3-контактный;
- 4-контактные гнезда.
Если на шнуре варочной панели есть вилка, просто вставьте ее в розетку для подключения. Сетевой шнур должен быть достаточно длинным, чтобы при подключении прибора он не был слишком натянут.
Розетки и вилки для варочных панелей
Для моделей, продаваемых без вилки, необходимо выполнить определенные действия:
- Если розетка трехконтактная, а кабель имеет четыре провода, то двухфазную модель придется подключать к однофазной сети. Для этого соедините провода с черной и коричневой изоляцией в шнуре. Это соединение подключается к фазе розетки. Синий нейтральный провод подключается к нейтральной точке розетки, а зеленый/желтый провод подключается к заземлению. Все соединения должны быть хорошо изолированы.
- Если расположение проводов в розетке неизвестно, используйте мультиметр для определения фазного и нулевого проводов. При необходимости поменяйте их местами так, чтобы они соответствовали проводам в вилке прибора.
Внимание! Для электрической установки варочной панели обязательно должен быть установлен индивидуальный автоматический выключатель остаточного тока и автоматический выключатель. Например, для розетки 16 А требуется УЗО не менее 40 А и автоматический выключатель не менее 25 А.
Индукционная варочная панель
Индукционные варочные панели работают по тем же принципам, что и электрические.
Многие модели не имеют шнура питания, только разъемы для подключения внешнего кабеля.
Схема подключения показана рядом с клеммной колодкой.
Подключение осуществляется в следующем порядке:
- Снимается защитная крышка на задней панели устройства.
- Внешний кабель прокладывается через крышку.
- Подключите кабель к клеммной панели в соответствии со схемой, прилагаемой к панели.
- Если между нейтральным проводом и заземлением установлена перемычка, удалите ее.
Газовая варочная панель
Бытовой газ является потенциально опасным источником газа, поэтому кухонное помещение должно быть безопасным для использования:
- Наличие вентиляционной вытяжки.
- Подача воздуха в объеме не менее 2 кубических метров в час на каждый киловатт мощности панели.
- На расстоянии не менее 130 мм от стены.
- Шланг подачи газа должен быть расположен так, чтобы он не подвергался чрезмерному нагреву и чтобы его можно было периодически проверять контролирующим органом.
Подключите варочную панель с помощью гибкого шланга
Предупреждение! Если обязательные требования не соблюдены, пользователю не будет разрешено использовать установленную газовую варочную панель.
Поручите квалифицированному специалисту подключить вентиляционную установку следующим образом:
- Уплотните резьбовые соединения герметизирующей лентой.
- Газовый шланг уплотнен паронитовыми прокладками.
- Подсоедините шланг к варочной панели и к точке подачи газа.
- Проверьте герметичность соединений с помощью мыльной пены.
- Кабель питания подключается к влагостойкой розетке.
Чтобы использовать газовые модели, они должны быть одобрены сервисной компанией, ответственной за район, в котором установлен прибор.
Варочная панель может быть встроена в кухонный шкаф пользователем в соответствии с приведенными инструкциями.
Электрическая часть подключается к электрической розетке, которая обычно предварительно размещается (“прячется”) рядом с варочной панелью.
Как установить варочную панель в кухонную столешницу? Инструкции.
Первое, что вам нужно сделать, это разметить отверстие, куда будет помещена варочная панель. Для этого необходимо определить точные размеры варочной панели и ее положение на столешнице.
Обратите внимание, что отверстие должно быть расположено таким образом, чтобы сохранить жесткость конструкции: не располагайте его близко к краю столешницы! Это приведет к более быстрому разрушению последнего.
- Начните с разметки центра варочной панели. Отметьте на нем оставшиеся точки. Важно сделать не менее 3 измерений на одной линии, чтобы убедиться в точности размеченных линий.
- Просверлите отверстие в точке, обозначенной как центр. Позже будет легче начать резку с этой точки.
- Теперь вы можете использовать электрический лобзик и вырезать отверстие с точной копией формы варочной панели. Лучше всего делать это на твердой, устойчивой поверхности, а под столешницу в местах распила подложить дерево для дополнительной опоры. Важно, чтобы дерево не шаталось!
Еще одна важная деталь, на которую следует обратить внимание: для лучшего сцепления с поверхностью следует также распилить брусок (только брусок, не доходя до внутренней части) вместе с верхушкой, так вы получите более точный срез.
После завершения распиловки можно попробовать доску в готовом отверстии и, убедившись, что она правильно размечена, приступить к ее установке.
Нанесите герметик на края отверстия. Это предотвратит быстрое гниение столешницы из-за попадания грязи и воды под варочную панель.
Установите панель в нужное место.
С помощью специальных зажимов (прилагаются к варочной панели) закрепите варочную панель на нижней стороне панели.
Для улучшения герметичности можно использовать антибактериальный гигиенический силикон.
Теперь пришло время подключить газ и электричество к установленной столешнице.
Панель соединяется с газовой магистралью гибким шлангом, соединенным с накидной гайкой через прокладку. Гайка крепко затягивается и проверяется на утечку газа с помощью мыльного раствора.
Электрическая часть подключается к розетке, которая обычно устанавливается на заводе (“скрыто”) рядом с варочной панелью.
На этом установка варочной панели в столешницу завершена.
Вырезав отверстие для варочной панели, покрываем края щели силиконом. Если варочная поверхность намокнет, она может деформироваться и испортить внешний вид кухни. С отверстием, вырезанным с помощью дрели, работать сложнее, так как зазубренные края мешают правильному нанесению состава, необходимо выделить достаточно времени на этот процесс.
Как вырезать отверстие
Для изготовления монтажного отверстия под варочную панель можно использовать три варианта инструмента:
- Дрель;
- Головоломка;
- Маршрутизатор.
Для создания точного и правильного реза лучше использовать ручной фрезер, но его вряд ли можно найти в инструментах обычного человека, не связанного со сборкой мебели. Второй вариант – лобзик, даже если его нет в наличии, приобрести этот инструмент несложно, его стоимость невысока.
Вы всегда можете найти дома дрель, но использование ее для вырезания отверстия затруднит последующую установку доски. Режущая кромка неровная – это требует дополнительной работы по заделке отверстия. Этот процесс занимает довольно много времени.
Для вырезания отверстия необходимо сверло диаметром 8 мм, возможно 10 мм. Принцип заключается в сверлении отверстий в непосредственной близости друг от друга. Сверление производится до тех пор, пока они не станут единым пазом.
Важно понимать, что работы выполняются только на внутренней стороне разметки. Под отрезанный кусок внутри самой столешницы следует подставить табурет, чтобы сохранить мебель в целости, если отрезанный прямоугольник упадет.
Сделать отверстие лобзиком гораздо проще, но вам понадобится дрель. Необходимо сделать одно отверстие, которое станет основой работы. Можно также сделать разрез вручную, но при этом возникает риск неточности. Для выполнения первого реза можно также использовать лобзик, но для этого требуется некоторый опыт работы с этим инструментом.
Самое главное – не забывать о мерах предосторожности. Убедитесь, что вырезанная часть столешницы безопасно опускается вниз – это предотвратит повреждение мебели.
Сделав вырез в варочной панели, защитите края выреза силиконом. Если варочная поверхность намокнет, она может деформироваться и испортить внешний вид кухни. С отверстием, вырезанным сверлом, работать сложнее, так как неровные края мешают правильному нанесению, и на этот процесс необходимо выделить достаточно времени.
