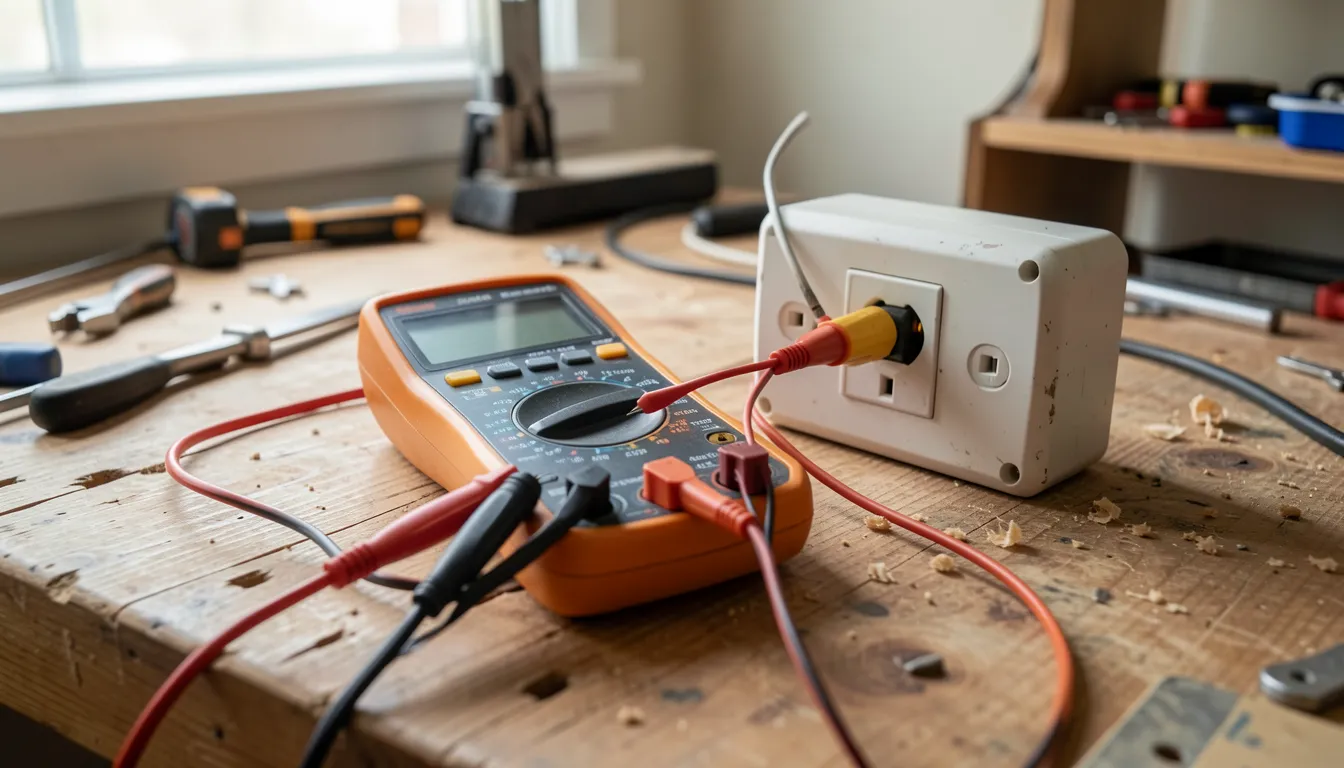

Как переменный ток отображается на мультиметре

Когда пользователь не знает порядок величины тока в цепи, следует установить максимальный предел измерения. Если установленный диапазон оказывается слишком большим, он постепенно уменьшается с помощью переключателя режимов тестера.

Особенности мультиметра

Мультиметр – обязательный инструмент в руках каждого инженера-электронщика. Они используются для определения электрических характеристик цепей и могут применяться для измерения напряжения, тока, емкости, сопротивления, определения разрывов и проверки работоспособности полупроводниковых компонентов. Этими устройствами пользуются как профессиональные электрики, так и новички. В этой статье мы расскажем о том, как пользоваться мультиметром, можно сказать, что это руководство для начинающих.

Для этого установите диск в положение V-, выберите предел измерения (или установите его на максимум) и закрепите щупы таким же образом.

Как измерить ток и напряжение с помощью мультиметра

Мультиметр – самый важный прибор в каждом доме, три наиболее часто используемые функции которого – проверка тока, напряжения и непрерывности. И даже эти, казалось бы, простые операции могут стать сложными. В этой статье я покажу вам, как измерить силу тока и напряжение с помощью мультиметра.

Мультиметр

В этой статье я подробно описал все функции мультиметра. Здесь мы лишь вкратце обсудим необходимые варианты.

Из всего диапазона нам понадобится измерить только напряжения переменного и постоянного тока (выделено красным в разделе 1) и токи (выделено красным в разделе 2).

В качестве измерительного прибора я использую проверенный мультиметр MASTECH MY68.

Параллельно или последовательно

Прежде чем приступить непосредственно к измерениям, давайте вспомним основные принципы измерения тока и напряжения.

Ток измеряется путем последовательного подключения амперметра к цепи:

Напряжение измеряется путем подключения вольтметра параллельно цепи:

Освежив эти знания, вы можете двигаться дальше.

Проверка напряжения

Для эффективной проверки напряжения испытательные провода должны быть вставлены следующим образом: черный щуп к COM и красный зонд к VΩFCx .

Переменное напряжение

Поэтому начнем с самого простого – проверки напряжения. Чтобы проверить напряжение, возьмите мультиметр и с помощью ручки установите напряжение:

В моем случае прибор автоматически определяет предел измерения, если у вас другой прибор, то установите следующее положение:

Теперь вставьте клеммы, например, в розетку и наблюдайте за показаниями.

Нет разницы, в какое гнездо вставлять стилус.

Измерение напряжения постоянного тока

Теперь проверим напряжение постоянного тока, например, от стабилизированного источника питания.

Для этого установите регулятор на V-, выберите диапазон измерения (или установите его на максимум) и присоедините щупы таким же образом.

Конечно, полярность важна при измерении напряжения постоянного тока. Но даже если вы перевернете клеммы и коснетесь плюсовой стороны минусовой или наоборот, мультиметр все равно будет считать напряжение и отображать его только с отрицательным знаком.

Самое важное правило при измерении напряжения – правильно выбрать диапазон измерения, поэтому если вы не уверены, что в конкретном случае это будет 12 В, а не 24 В, лучше установить предел измерения на 600 В и при необходимости уменьшить его.

Текущее измерение

Постоянный ток

Теперь выполним измерение постоянного тока. Первое, что нужно сделать на мультиметре, это изменить положение красного щупа, и если вы также не знаете, каким будет приблизительное значение тока, выберите максимальное значение. В моем случае это 10 ампер. Затем поверните диск в положение ” A” с выбранным пределом измерения:

Затем подключите мультиметр последовательно к цепи, в которой необходимо измерить значение тока.

Теперь просто включите питание и наблюдайте за показаниями на включенном счетчике.

Переменный ток

Если мы хотим измерить переменный ток, мы выбираем соответствующее положение переключателя на мультиметре, а остальная процедура идентична описанной выше.

Внимание. Интересует мой мультиметр? Вы можете купить его здесь.

Приложение

Так можно измерить напряжение и ток с помощью мультиметра. Если вы нашли эту статью полезной или интересной, пожалуйста, поставьте лайк. Спасибо за ваш ценный комментарий!

Мультиметры можно использовать для измерения напряжения, сопротивления и тока различных электроприборов в доме. Как пользоваться цифровым мультиметром, вы узнаете далее в этой статье.

Как пользоваться цифровым мультиметром?

В центре устройства находится переключатель. Используется для выбора режима работы мультиметра.

    Вокруг переключателя по кругу расположены деления, определяющие режимы измерения:

Режимы измерения параметров

Имеется три гнезда для зондов, кнопка или переключатель для включения и выключения прибора, а также монитор для отображения результатов измерений.

Прежде чем перейти к вопросу о том, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное напряжение – (V-.

. Сопротивление: Ω.
Имеется три гнезда для подключения щупов: V/Ω, com, mA.
Некоторые мультиметры имеют четыре гнезда. Добавляется максимум 20 А. Используется при измерении токов более 200 мА.

Уже по надписям можно понять, что мультиметр имеет широкий набор функций. Что такое мультиметр, понятно из надписей, теперь главный вопрос – как пользоваться мультиметром для чайников.

Но пока отвлечемся от процесса измерения и рассмотрим поближе переднюю панель мультиметра. Здесь, помимо цифр, можно увидеть множество различных символов, напоминающих каракули (картинки – каракули, для которых нужно придумать объяснение, надпись).

Все мультиметры оснащены измерительными щупами, причем они одинаковы для всех моделей этих приборов: на одном конце находится однополярный штекер для подключения к мультиметру, на другом – измерительный щуп, правда, с не очень удобной конструкцией.

Штыри обычно имеют красный и черный цвета, что позволяет соблюдать полярность подключения. Это лучше всего сделать, как показано на рисунке.

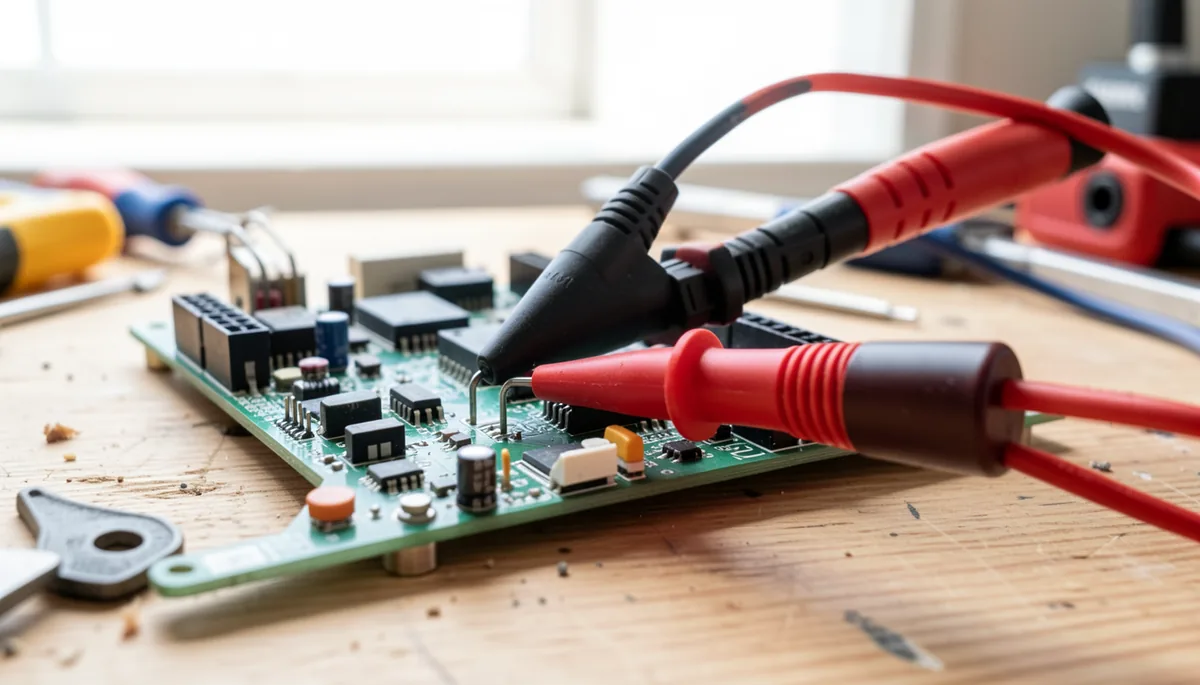

Подключение контактных щупов к мультиметру

Подключение контактных щупов к мультиметру

Но, если разобраться, полярность на самом деле не нужна. При измерении переменного напряжения полярность не имеет значения, результат будет одинаковым.

При измерении напряжения постоянного тока, если изменить полярность, на дисплее перед значением напряжения или тока будет просто отображаться “-“, в то время как значение напряжения будет правильным.

Однако лучше подключать щупы, как показано на рисунке 2: черный щуп к гнезду с маркировкой “COM” (общий) и красный щуп к гнезду выше, что позволяет проводить все измерения, кроме измерений тока на пределе 10А, что не следует делать слишком часто.

В частности, соблюдайте полярность щупов в режиме “тест” полупроводников: на красном щупе будет плюсовое напряжение омметра, что позволит правильно подключить тестируемую деталь. Более подробно о тестировании полупроводников будет рассказано ниже. Способ подключения щупов для проверки диода показан на рисунке.

Соединительный щуп для тестирования диодов

На красном щупе находится “плюс” омметра.

Провода в измерительных щупах крепятся только пайкой, а на выходе из пластиковых наконечников они свободны и намотаны, со временем полностью разматываются и вылетают. Чтобы предотвратить это, укрепите провода в зондах термоусадочной трубкой или изоляционной лентой.

10ADC – Как уже упоминалось, это гнездо, в которое вы вставляете клемму, когда хотите измерить большой ток (около 10 А).

Как пользоваться мультиметром?

Давайте рассмотрим примеры использования этого прибора для измерения наиболее распространенных величин.

    Прямое и переменное напряжение обозначены как V- и V- на некоторых моделях мультиметров.

Например, если вы измеряете напряжение на клеммах 12 В автомобиля, вам нужно установить предел в 20 В. Это позволит получить наиболее точный результат измерения. Конечно, можно установить и предел в 200 В, но при этом пострадает точность.

Чтобы понять, какой предел установить, сначала установите любой предел и измерьте значение. Если предел слишком мал, значение не будет обнаружено, а если слишком велик – будет неточным.

Помните! Если вы собираетесь измерить напряжение больше 2 В на пределе 2 В, прибор ничего не покажет. На дисплее появится единица, что означает, что предел установлен неправильно.

  • Постоянный ток отмечен как A-. Если необходимо измерить ток, например, около 10 А, красную измерительную клемму следует переключить на гнездо с маркировкой 10ADC.

Помните! Значение постоянного тока всегда обозначается как DC, а переменного – как AC.

  • Сопротивление обозначается на шкале греческой буквой омега – Ω. При измерении сопротивления действуют те же рекомендации, что и выше. Когда общее сопротивление в цепи меньше 1,5 кОм (1500 Ом), мультиметр выдает сигнал. Это очень полезная опция для определения целостности проводов (тест на целостность).

Электричество впервые появилось в домах, а затем и в бывшем СССР ровно 100 лет назад. Он вводился в течение нескольких часов. Полная электрификация страны началась только после Второй мировой войны, в начале 1950-х годов.

Как пользоваться мультиметром – настройка функций и измерение постоянного или переменного напряжения, тока, сопротивления

Время не стоит на месте. Меняются поколения, а вместе с ними и условия человеческой жизни. Трудно представить, но около 200 лет назад человечество вполне обходилось без постоянного освещения в домах, не говоря уже об электроприборах.

Электричество впервые появилось в домах, тогда еще бывшего СССР, ровно 100 лет назад. Он был предоставлен на несколько часов. Полная электрификация страны началась только после Второй мировой войны, в начале 1950-х годов.

Трудно представить наше время без постоянной подачи электроэнергии и без использования бытовых приборов. Все это наложило определенный отпечаток на изобретение аппаратуры для измерения электрического тока.

Мультиметр можно использовать для проверки практически любой детали.

Маркировка на мультиметре

Мультиметр – мечта любого электрика. Вам не придется использовать несколько инструментов, чтобы перейти от одной операции к другой.

Важным элементом является масштаб инструмента. Неправильное обращение приводит к ошибкам измерения или сбоям в работе. Для этого необходимо знать все маркировки на нем.

Шкала состоит из круговых секторов с пиктограммами, обозначающими параметры. Каждый сектор представляет определенный параметр. Все они разделены на линии.

В комплект входят щупы. Золотое правило гласит: плюс – это красный, а за остальное отвечает черный. Соединительные гнезда для щупов:

  1. COM-разъем. Это минус, земля. Черный стилус подключается здесь. Это важно при измерении полярных деталей.
  2. VΩCX+” розетка. Это плюсовая розетка, к которой подключен красный провод. Он используется для всех измерений, кроме силы тока.
  3. Розетка “10A”. Он используется для измерения тока до 10 А. Он может быть любого значения -20 A, 30 A. Это очень большой ток. Важно не сжечь устройство. Если рядом с гнездом появляется надпись “UNFUSED”, измерение выполняется без предохранителя. Во время работы подключайте мультиметр только последовательно.
  4. “MACX”. Сюда подключается щуп для измерения малых токов – до 0,2 А.

Красный треугольник с предупреждением “MAX 750” указывает на предел измерения напряжения. Это число может быть изменено.

Если вы не знаете пределов измерения, поставьте на шкале максимальное значение. Никогда не прикасайтесь к металлической части щупа – хотя в некоторых случаях это приведет к неточным измерениям, в тяжелых случаях это может вызвать поражение электрическим током.

Объяснение маркировки шкалы мультиметра по секторам:

  • “DCV” – Напряжение постоянного тока;
  • “ACV” – Измерение напряжения переменного тока;
  • “DCA” – шкала постоянного тока;
  • “ACA” – символ переменного тока.

Символы на шкале сопротивления в стандартном исполнении следующие: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм, 200 МОм. Они могут быть разными. При измерении циферблат устанавливается в квадрант “Ω”.

В некоторых моделях напряжение постоянного тока обозначается тире с буквой V: “V-“. Переменное напряжение обозначается буквой V с тире.

Переменный ток

Символ переменного тока такой же, как и переменного напряжения – волнистая линия за буквой A. Для измерения переменного тока в цепь включаются выпрямительные диоды. Цесс не очень хорошо подходит для измерения этого параметра. Для этого вам понадобится клеммметр.

Постоянный ток

Символ для постоянного тока такой же, как и для постоянного напряжения – сплошная или пунктирная линия рядом с буквой A: “A-“. Постоянный ток обозначается как “DCA” или просто “DC”. В этом секторе установлен регулятор. Для измерения параметра мы подключаем цепь – прибор параллельно. Параметр измеряется в одном проводе, поэтому мы включаем мультиметр, который, помимо пропускания тока, заботится о его измерении.

Внутри прибора находится предохранитель, который часто перегорает, если выбран неправильный диапазон измерения тока. Он питается от батареи 9 В, широко известной как “крона”.

Как пользоваться мультиметром

Сегодня мы поговорим о том, как и что можно измерить с помощью цифрового мультиметра. Для большей ясности я буду использовать DT9205A. Но вышеприведенное утверждение можно применить к большинству аналогичных моделей, поскольку они очень похожи и отличаются лишь несколькими характеристиками.

Мультиметр DT9205A предназначен для измерения
– Постоянное и переменное напряжение;
– Постоянный и переменный ток;
– Сопротивление;
– Емкость конденсатора;
– Диоды и транзисторы.

На передней панели мы видим дисплей. Максимальное значение, которое он может отобразить, равно 1999. Под дисплеем находятся две кнопки, одна для ON/OFF, другая для HOLD. Также важно, чтобы мультиметр имел функцию автовыключения, т.е. отключался при длительном бездействии. Следующий элемент – переключатель кругового диапазона, который мы рассмотрим ниже. Ниже переключателя находятся гнезда для измерения емкости и транзистора. В самом низу расположены 4 гнезда для подключения измерительных щупов.

Номера статей мультиметров

Внутри устройства находится предохранитель, который часто перегорает, если выбран неправильный диапазон измерения тока. Он питается от батареи 9 В, известной в народе как “крона”.

Давайте теперь рассмотрим его более подробно. Кнопки включения/выключения и блокировки, на мой взгляд, заслуживают упоминания, поскольку все они очевидны. Далее, диапазоны. Они доступны как в групповых, так и в одиночных диапазонах. Они имеют цветовую маркировку, что облегчает их распознавание. Давайте рассмотрим их по порядку, двигаясь по часовой стрелке.

– Первая группа – сопротивление, содержит поддиапазоны для измерения Ом (Ohms), кОм (kiloOhms) и Мом (megaOhms) и обозначается символом Ω.
– Следующая группа – напряжение постоянного тока. Поддиапазон позволяет измерять мВ (милливольты) и В (вольты). Это обозначается символом V-.
– Сразу после этого идет группа – переменное напряжение. Это то же самое, что и предыдущая группа, вы можете измерять mV (милливольты) и V (вольты), но переменное напряжение. Он обозначается как V

.
– Так называемая одиночная лента – hFE (я так и не нашел, как правильно ее читать), используется для измерения коэффициента усиления по току, для биполярных транзисторов. А чуть ниже находится гнездо, к которому подключаются транзисторы.
– За ним снова находится полоса – емкость. Это можно использовать для измерения емкости конденсаторов. Поддиапазоны позволяют измерять как нФ (нанофарады), так и мкФ (микрофарады). Розетка для измерения расположена чуть ниже. Он обозначается символом F.
– Следующий в группе – округ Колумбия. Поддиапазоны включают мА (миллиамперы) и А (амперы). Они обозначаются символом A-.
– Следующая группа аналогична предыдущей, но используется для измерения – переменного тока. Подранги одинаковые. Они обозначены символом A.

.
– И последний диапазон – тест на непрерывность. Он используется для проверки целостности цепей (подает звуковой сигнал) и для проверки диодов.

Описание диапазона на переключателе мультиметра

Еще один момент, на который следует обратить внимание, – это нижний ряд розеток. Розетки работают попарно и подключаются, как показано на рисунке. Красная стрелка – красный штык, черная стрелка – черный штык.

Схемы подключения мультиметров

Что касается самого измерения, то оно простое. Определите, какую ценность вы хотите измерить. Затем установите переключатель на максимально возможное значение (или меньше, при условии, что максимальное количество поддиапазонов больше измеряемой величины), при необходимости переставьте зонды и выполните измерение. Если измеряемое значение слишком мало, выберите меньший поддиапазон. Например, мы измеряем обычную батарейку напряжением 1,5 В. Для безопасности мы выбрали поддиапазон со значением отсечки 20 В, из показаний следует, что можно выбрать более низкий поддиапазон, т.е. 2 В. Это позволит получить более точные показания. Иногда может случиться так, что при измерении тока на поддиапазоне 200 мА ток выше, что приводит к перегоранию предохранителя. После этого измерение тока становится невозможным до замены предохранителя.

Это все, что я могу сказать об измерениях мультиметром. Конечно, на рынке существует множество других моделей, но все они похожи, поэтому, думаю, нет смысла описывать их все, так как все они схожи как по функциональности, так и по интерфейсу.

Не каждый тестер способен измерять переменный ток, но некоторые модели имеют эту функцию. На вопрос “что такое переменный ток на мультиметре” ответ такой же, как и для переменного напряжения, сектор переменного тока обозначается как “A

Постоянный ток отображается на мультиметре

Ток измеряется в амперах, в честь французского физика Анри Ампера. На мультиметре сектор измерения постоянного тока обозначается как DCA, или просто DC. Как и в предыдущих случаях, для измерения регулятор устанавливается на нужное значение в секторе постоянного тока.

Не забывайте, что для измерения тока прибор подключается последовательно. Что это значит? Чтобы измерить силу тока, мы разрываем цепь.

Например, нам нужно измерить ток в фазном проводнике. Вы не можете просто коснуться проводника в двух местах стилусом. В проводнике (или цепи) должен быть разрыв, и именно к этому разрыву мы подключаем устройство.

Диапазон измерения емкости этого мультиметра простирается от 200 микрофарад до 20 нанофарад.

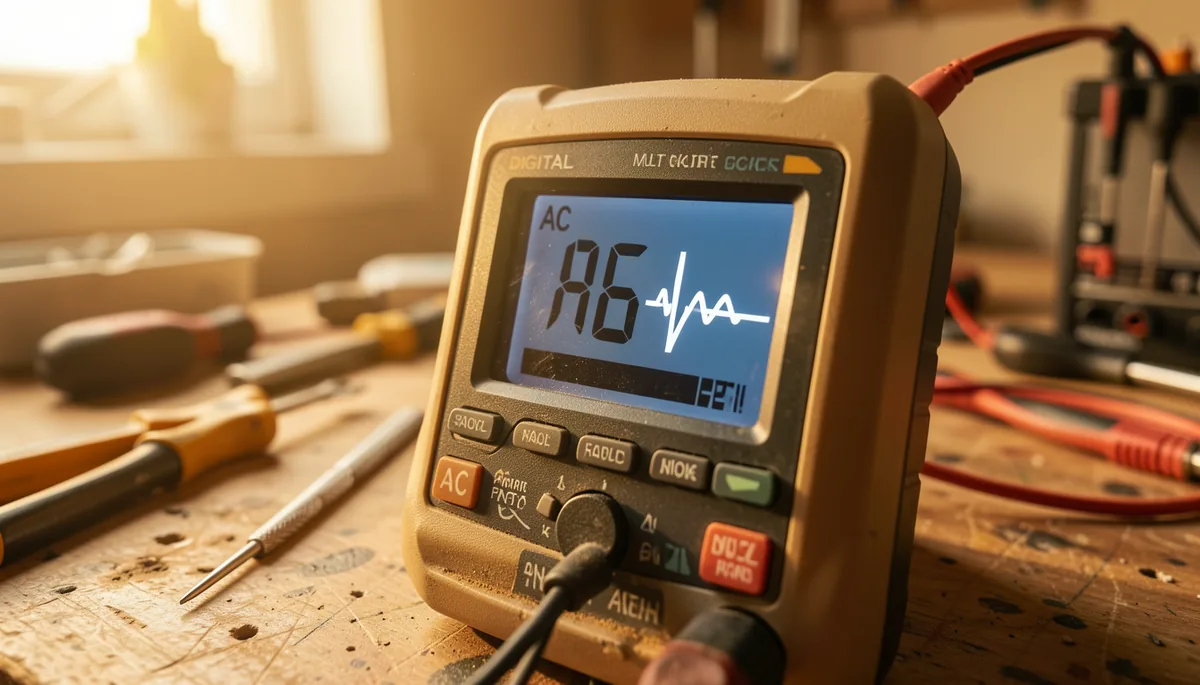

Как переменный ток отображается на мультиметре

Не каждый тестер способен измерять переменный ток, но некоторые модели имеют эту функцию. На вопрос “Каково значение переменного тока на мультиметре?Ответ такой же, как и для переменного напряжения, сектор переменного тока обозначается как “A”.

Символ переменного напряжения на мультиметре

В целом, мультиметр не очень хорошо подходит для измерения переменного тока. Для этой цели лучше использовать клеммметр.

Что такое сектор hFE?

Некоторые владельцы мультиметров могут увидеть на своем измерителе сектор hFE, а в дополнение к нему – два гнезда по четыре гнезда в каждом. Этот сектор отвечает за тестирование транзисторов (измерение коэффициента передачи тока). Гнезда подписаны “NPN” и “PNP”, а разъемы – “E”, “B”, “C”.

Существует два типа транзисторов: транзистор с “PNP-переходом” и транзистор с “NPN-переходом”. Буквы “E”, “B”, “C” означают “эмиттер”, “база”, “коллектор” соответственно.

Чтобы проверить транзистор, установите регулятор в сектор hFE, посмотрите на вывод транзистора, тип транзистора, а затем подключите сам транзистор к нужному гнезду. Если транзистор неисправен, прибор покажет “0”. Конечно, многих начинающих электриков пугает аббревиатура hFE, но это именно то, что вам нужно расшифровать символ hFE на мультиметречтобы все непонятное стало понятным.

Испытание диодов

Как упоминалось выше, почти каждый мультиметр имеет специальный светодиод и зуммер. Кроме того, на измерительной шкале должен быть нарисован сектор с диодом. Все это необходимо для проверки диодов, а также для проверки целостности цепей и всего остального, с сопротивлением не более 50 Ом.

Чтобы проверить диод, запомните его свойства. Диод проводит ток только в одном направлении. Установите контроллер на значок диода и начните тестирование, поменяв полюса местами. Неисправный диод в одном положении приведет к появлению на дисплее цифры 1, загорится светодиод и раздастся звуковой сигнал. Когда полюса поменяются местами, мультиметр покажет значение диода, например, 436 милливольт. Неисправный диод – будет набираться в обоих направлениях.

Это лишь поверхностные принципы работы диода, но для проверки неисправности диода с помощью мультиметра этого достаточно.

Проверка емкости конденсаторов

Для измерения емкости конденсатора переключатель должен быть установлен в диапазон F (Фарад). Чтобы проверить емкость конденсатора, мультиметр должен иметь эту функцию. Для проведения измерений используются гнезда -CX+. Знаки “-” и “+” указывают на полярность подключения.

Диапазон измерения емкости этого мультиметра составляет от 200 микрофарад до 20 нанофарад.

Что означает кГц?

Этот параметр присутствует не во всех приборах. “Гц” – это единица измерения частоты (герц). С помощью этого сектора можно измерить частоту сигнала.

Для чего используется кнопка паузы?

Эта кнопка присутствует не во всех приборах. Полное название кнопки – “Удержание данных”. Назначение этой кнопки – удерживать данные на дисплее. Значение отображается до тех пор, пока кнопка не будет нажата снова. Некоторые люди считают его бесполезным, другие используют его время от времени.

Мультиметр также часто называют “мультитестером”, поскольку он предназначен для проведения достаточно широкого спектра измерений: переменного и постоянного напряжения, сопротивления и тока. Многие мультиметры также имеют возможность измерения коэффициента усиления транзисторов и специальный режим для тестирования диодов, прощупывания коротких замыканий и т.д. Одним словом – “мульти” (для многих) “тестер”.

Более дорогие модели таких измерительных приборов имеют дополнительные функции: измерение температуры (с помощью зонда с термопарой), индуктивности катушки, емкости конденсаторов.

Мы научимся пользоваться мультиметром на примере бюджетного китайского прибора, стоимостью 10-15 долларов, “XL830L”, которым пользуюсь я.

Он поставляется с набором простых “пробников”. (красный и черный провода на фото выше), которые используются для проведения измерений. При необходимости их можно заменить на более качественные или – удобные.
