Самый доступный вариант самостоятельной сборки сумеречного выключателя имеет всего два транзистора серии КТ315, электромагнитное реле напряжения с обмоткой 5-15 В, диод и фоторезистор.
Как подключить фотореле для уличного освещения: 11 диаграмм
Рациональная настройка осветительных приборов в автоматическом режиме позволяет значительно снизить расходы на электроэнергию, упрощает хлопоты домовладельца.
Это не так сложно сделать. Достаточно приобрести современный недорогой электронный модуль и понять, как правильно подключить фотоэлемент для уличного освещения.
В этой статье я представляю 11 возможных решений. Вы сами должны выбрать тот, который лучше всего подходит к вашим конкретным местным условиям.
Понимание электрических процессов, связанных с уличным освещением, поможет вам правильно эксплуатировать его и решать возникающие проблемы.
Монтаж самой системы элементарен – подключите фазу, нейтраль и нагрузку к клеммам фотоэлемента, как показано на схеме ниже:

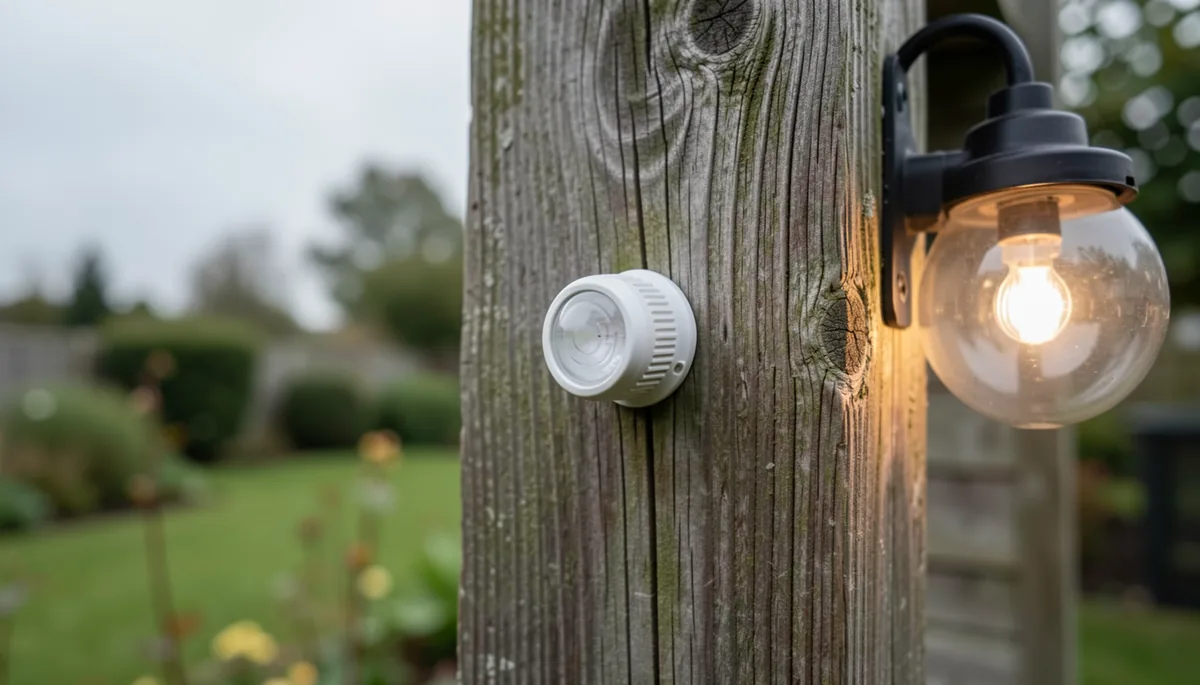

Датчик освещенности
Существует всего три типа датчиков света: фотодиод, фоторезистор и фототранзистор. Каждый из них используется в зависимости от ситуации и желания сделать схему дешевле. Первый из них, когда его поверхность освещена, действует как обычный выпрямительный диод, проводящий ток в одном направлении. В темноте он полностью блокируется, и движение электронов через p-n-переход прекращается. На электрических схемах это обозначается инверсией светодиода:
Если ток течет в обратном направлении, т.е. Когда на катод подается плюс, он будет действовать как фоторезистор, но, в отличие от него, выдержит более высокие токи. Кроме того, фотодиод имеет более быстрый отклик и более высокую общую чувствительность к световому потоку. Существует несколько типов фотодиодов, которые обнаруживают определенный спектр излучения. Популярны инфракрасные датчики и датчики видимого света.
Следующий в списке – фоторезистор. Чувствительный элемент, который меняет свои характеристики сопротивления в зависимости от освещения. В темноте это значение может составлять от нескольких до нескольких сотен мегаом. В свете он уменьшается до килогерца. Большим преимуществом детектора является линейная зависимость основного параметра от мощности падающего видимого света. Он очень полезен в измерительных приборах, чему способствует его более низкая цена по сравнению с другими детекторами. Основными недостатками являются высокие значения сопротивления протеканию тока и относительно низкая чувствительность.
Внешний вид и обозначение в принципиальных схемах фоторезистора:
И, наконец, фототранзистор. Управляющий элемент, воздействие света на транзистор аналогично воздействию тока смещения на базу. Это означает, что чем сильнее эмиссия, тем меньше сопротивление перехода эмиттер-коллектор транзистора. Сам электрический контакт, соединенный с тем же основанием, может управлять общей чувствительностью устройства обнаружения.
Обозначение фототранзистора и фотопары в схеме:
В ландшафтном дизайне дома часто требуются устройства для автоматического включения света в сумерках и выключения на рассвете.
Как работает фотореле
Основным функциональным элементом фотоэлемента является фоторезистор или фототранзистор. Они способны самостоятельно изменять свои параметры в ответ на изменение условий освещения. Если на эти устройства падает необходимое количество света, цепь остается разомкнутой.
Каждое устройство имеет свою собственную настройку чувствительности. Его порог можно установить вручную. В популярных на рынке моделях, таких как IEK FP-601 и FP-602, это делается с помощью циферблата. Он может быть установлен между “+” и “-“. Вам нужно только один раз настроить устройство, чтобы включить свет в нужное время темноты и выключить его.
Важно! Если вы выберете максимальное положение, фотоэлемент включится даже в темный пасмурный день. В минимальном положении устройство будет работать в полной темноте.
В этой статье я опишу, как подключить 30-ваттный светодиодный прожектор через датчик освещенности.
Подключение фотоэлемента к прожектору
После того как вы аккуратно подсоединили датчик освещенности к коробке, вы можете подключить его через клемму. Но сначала позвольте мне описать, кто есть кто.
- Кабель питания прожектора имеет три провода (фаза, нейтраль и заземление).
- Питание постоянно подается от блока предохранителей (к автоматическому выключателю).
- Провода от фотореле (их назначение было описано в начале статьи, далее я буду описывать их)
Для подключения фотореле к отражателю и силовому кабелю потребовалось три клеммы
Я поместил провода в монтажную коробку, закрыл крышку, и теперь отражатель с фотоэлектрическим реле готов к установке на улице. Я намерен установить его на стене в доме. Конструкция временная, так как ее нужно будет убрать при отделке стен сайдингом, но пока она послужит и в таком виде, тем более что для ее снятия со стены нужно будет выкрутить всего два шурупа.
Это не первый мой опыт с фотоэлементом, у меня уже есть один, он управляет двумя прожекторами и двумя энергосберегающими лампами, работает более двух лет без сбоев.
Тот, кто не может купить фотоэлемент и отражатель в магазине DIY по хорошей цене, добро пожаловать к китайским братьям, они не такие жадные, как некоторые наши продавцы.
Наступает зима, и на улице рано темнеет. Сейчас самое время приобрести дополнительное освещение для заднего двора. Чтобы не приходилось постоянно бегать к выключателю света, установите световой барьер .
Как подключить фотоэлемент для уличного освещения | Прожектор перед вашей собственностью
Наступает зима, и на улице рано темнеет. Сейчас самое время сделать дополнительное уличное освещение в вашем дворе. А если вы не хотите постоянно бегать к выключателю света, вы можете установить световой барьер . .
Принцип работы реле светового барьера заключается в следующем:
- Когда на улице темно, фотореле включает прожектор.
- Когда на улице светло, реле освещения выключает свет.
Электрическая схема
Обратитесь к электрической схеме в руководстве, прилагаемом к конкретному реле. Но в 99,99999% случаев это всегда одно и то же:
Я подключил все к клеммам и использовал распределительную коробку, чтобы спрятать ее от дождя. Сам отражатель я прикрепил к коробке с помощью саморезов, а к отражателю прикрепил фотореле.
Перед установкой на столб лучше сначала проверить, поэтому я взял кусок провода с вилкой и подключил его к бытовой розетке. Я обхватил руками реле, чтобы проверить, работает ли оно, все работало:
Проверка показала, что все работает, поэтому можно устанавливать его на столб
Важно! Сверлить в столб запрещено, поэтому я закрепил нашу систему нейлоновой стяжкой!
Фотоэлектрические реле также различаются в основном по расположению фотоэлемента внутри корпуса устройства:
Astrotimer
При самостоятельном подключении устройства к прикроватной лампе важно знать основные типы устройств. В разных странах мира разные часовые пояса, поэтому единых параметров для работы фоточасов не существует. В одной части мира устройство будет работать правильно, а в другой – некорректно, например, преждевременно активироваться.
Для частного использования наиболее популярным является астротаймер, который ежедневно анализирует данные о внешнем освещении и затем включается и выключается только в определенное время суток. Астротаймер сконструирован таким образом, что считывает информацию через специальную микропрограммную схему с полученными суточными данными.
Устройства, поставляемые из-за рубежа, рассчитаны на стандартное напряжение страны: 110 или 127 В. Такие световые датчики не могут питаться напряжением 220 или 380 В.
Установка и настройка своими руками: пошаговые инструкции
Чтобы подключить датчик освещенности к лампе, которая уже находится на столбе, отключите питание на распределительном щите и проверьте наличие напряжения в коробке.
Последовательность действий при установке устройства:
- протяните кабель питания к месту установки подключаемого коммутатора;
- снимите 10-12 мм изоляции с проводов;
- Просверлите отверстия в корпусе;
- Закрепление прокладок в отверстиях для защиты от влаги и пыли;
- Подключение проводов в соответствии со схемой;
- Отрежьте кусок провода, который будет подключен к светодиодному осветителю;
- Изоляционная лента 10-12 мм;
- соединительные провода к светодиодному осветителю;
- заземление розетки (если корпус светильника выполнен из металла).
Для подключения фотодатчика лучше использовать трехжильный кабель. Установите его на столб или стену так, чтобы отверстия находились внизу. Такое расположение защищает от пыли и влаги.
Вы можете перейти к настройке подключенных устройств. В комплект входит черный мешок для имитации ночи. На корпусе имеется циферблат, позволяющий выбрать интенсивность света, которым будет светить лампа. Чем ближе ручка к знаку минус, тем позже включится светодиод.
Последний шаг – подключение к электросети в распределительном щите.
Если у вас нет знаний в области электротехники, лучше всего поручить подключение электрику.
Фотоэлемент также может выйти из строя после длительного использования. Это происходит потому, что покрытие фотоэлемента постепенно загрязняется и темнеет, со временем пропуская разное количество солнечного света.
Как подключить датчик освещенности – 3 ошибки. Схемы с выключателем, стартером, промежуточным реле.
Фотоэлектрическое реле, также известное как датчик день/ночь, необходимо для автоматического управления светильником в зависимости от уровня яркости без присутствия пользователя.
Когда стемнеет, фонарь включается сам. Когда солнце встает утром, оно выключается.
Его также можно использовать для питания рекламных щитов и вывесок на фасадах домов и магазинов.
Некоторые люди используют для этого реле времени или временные розетки. Однако из-за постоянных изменений продолжительности дня такие устройства придется постоянно корректировать.
Поэтому их нельзя рассматривать как полноценную альтернативу датчику освещенности.
Кроме того, фотоэлемент имеет собственную регулировку чувствительности. Порог чувствительности можно установить вручную.
Другими словами, фонарь включается либо ночью в полной темноте, либо вечером, когда только начинает темнеть.
Популярные модели фотоэлектрических реле IEK FR-601 и FR-602 имеют регулятор в основании и могут быть повернуты от “+” до “-“.
Если вы установите максимальное значение “+”, фотоэлемент будет срабатывать в сумерках или при плохой погоде (пасмурное небо). С технической точки зрения, эта настройка соответствует примерно 50 люкс.
Если он установлен в крайнее положение “-“, датчик будет срабатывать только в полной темноте (освещенность 5 люкс).
Обычно он устанавливается в среднем положении.
Важно отметить, что датчик всегда поставляется в комплекте с датчиком.
Датчик всегда поставляется с черным мешком для проверки его работоспособности. Если вы поместите его над кожухом прибора, реле будет активировано.
Многие модели имеют чувствительные фотоэлементы внутри корпуса, которые реагируют не только на свет, но и на ультрафиолетовое излучение солнца.
Дома стекло защищает от 80% ультрафиолетового излучения, а на улице – нет. Поэтому обстановка в доме, с созданием искусственной тени, может отличаться от реальной обстановки на улице.
Когда покрытия недостаточно, некоторые люди ловко используют фольгу для дополнительной корректировки. Они оборачивают его вокруг датчика (полностью или наполовину) и таким образом добиваются изначально более высокого значения затенения.
Для подключения датчика освещенности используется трехпроводная схема. Это означает, что на устройство должно подаваться полное напряжение 220 В (фаза + ноль), а не только фаза.
Почти такая же схема используется для датчиков движения. Однако существуют и двухпроводные версии, в которых нет нуля.
Куда подключить фазу и куда подключить ноль? В этом случае можно ориентироваться на цветовую гамму.
Как правило, один из проводов должен быть синего или зеленого цвета – это ноль.
Два других провода также имеют разные цвета. Например, один будет коричневым (черным), а другой – красным.
Коричневый провод – это входная фаза от автоматического источника питания. Третий провод (красный) – это выход нагрузки. Фаза на нем появляется только при срабатывании фотоэлемента.
Он должен быть подключен к светильнику.
Заводские провода на датчике немного слишком короткие, поэтому их необходимо удлинить. Заранее подготовьте клеммы или пресс-гильзы.
Удлинительный кабель выполнен проводом 1,5 мм2. Общее соединение всех проводов должно быть выполнено в защитной коробке.
Это подключение непосредственно от панели управления.
Если вы хотите установить непрямой однорожковый выключатель, чтобы не бегать каждый раз в щиток, чтобы выключить свет, схема подключения фотоэлектрического реле немного изменится:
Четыре кабеля входят в распределительный щит. Фаза питания будет подаваться по следующей схеме:
- блок предохранителей в блоке предохранителей
- выключатель света
- датчик освещённости
- лампа
Обратите внимание на место установки фотоэлемента.
Именно поэтому в 90% случаев световой барьер располагается над фонарем.
Если позволяет корпус рефлектора, его можно даже установить непосредственно на рефлектор.
В противном случае вся система не будет работать должным образом и возможны самопроизвольные срабатывания и мигания.
Однако реле не должно реагировать на короткие вспышки света, например, фары проезжающих автомобилей, из-за установленной на заводе задержки времени.
Если невозможно спрятать датчик как можно дальше от светильника, по крайней мере, закройте корпус со стороны светильника фанерой или другой непрозрачной перегородкой.
Также возможно возникновение неисправностей после длительного использования. Это происходит потому, что крышка фотоэлемента постепенно загрязняется и темнеет, со временем пропуская разное количество солнечного света.
В результате пороги срабатывания резко меняются. Если это простая грязь и пыль, проблему можно легко решить с помощью влажной уборки. Однако если пластик со временем почернеет, поможет только замена крышки или всего устройства.
Часто стабилитрон в этих реле также перегорает. Это их главное слабое место.
При выборе фотореле также обратите внимание на рабочую температуру. Например, ФР-601 хорошо работает до -25С, но потом начинаются проблемы.
В этом случае снова поможет обычный выключатель света. Только он должен быть подключен в цепи иначе, чем обсуждалось выше.
Фаза должна проходить непосредственно через него к светильнику. Это своего рода перемычка на случай отказа или неисправности датчика.
Свет включается простым щелчком выключателя, как и все лампочки в вашем доме.
В техническом паспорте этих фотоэлектрических датчиков вы также найдете степень защиты IP 44.
Это означает, что их можно безопасно использовать на открытом воздухе. Они защищены от брызг и капель дождя.
Пожалуйста, следите за правильным расположением устройства.
Они имеют отверстие в защитной крышке, которое позволяет влаге проникать внутрь устройства.

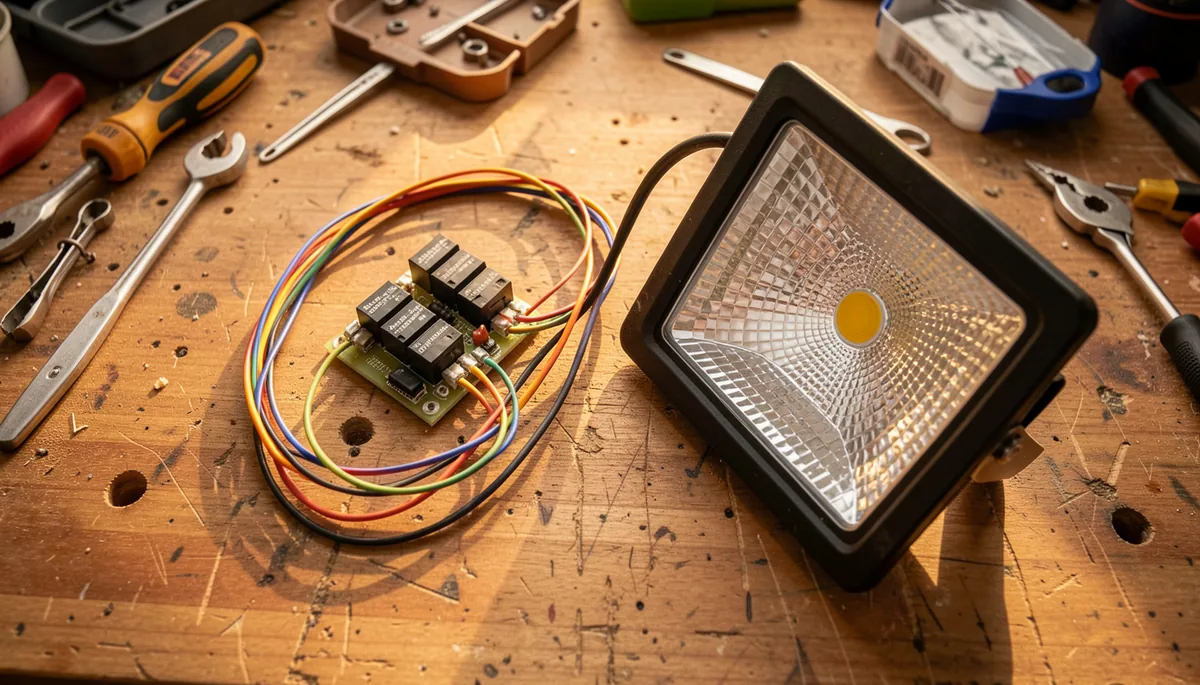

Что если по какой-то причине вам нужно, чтобы реле работало в обратном направлении? Для обеспечения напряжения и включения нагрузки днем и выключения ночью.
Например, для освещения сарая с животными, в котором нет окон. Что делать в этом случае?
Затем отправляйтесь в ближайший магазин и купите промежуточное реле, у которого один контакт замыкается, а другой размыкается при срабатывании.
Вам нужно только подключить это промежуточное реле после датчика света в соответствии с приведенной ниже схемой.
Пускатель со вспомогательными контактами также может работать в качестве такого реле.
Стартер также понадобится при управлении лампой с большой нагрузкой. Предположим, что речь идет не об одной лампочке, а о целых уличных фонарях или фонарях с ДРЛ, ДНаТ или другими мощными источниками света.
Стандартный фотоэлемент той же серии, IEK ФР-601, рассчитан на подключение нагрузки не более 10А. Это для нескольких светодиодных прожекторов мощностью около 2 кВт.
Хотите еще? Используйте следующую схему с магнитным пускателем.
Его соленоид подключен точно к фотоэлементу, а силовые контакты подают питание на основную линию освещения.
Если вас не устраивает большая крышка светового датчика, которая портит общий вид фасада здания, используйте фотореле с выносным датчиком.
В этом случае главный коммутационный элемент расположен в панели и напоминает современный модульный контактор на DIN-рейке. Миниатюрный дистанционный датчик, с другой стороны, можно незаметно спрятать под крышей или в другом месте.
Схема подключения выглядит следующим образом:
Более расширенная и улучшенная версия:
Фазный провод внутри устройства все еще переключен.
В зависимости от модели чувствительность можно регулировать с помощью потенциометра на передней панели. Вам больше не придется каждый раз забираться на высоту под крышей вашего дома.
Эти устройства рассчитаны на токи немного выше (25А), чем китайская модель FR-601.
Выносной датчик может быть удлинен кабелем до 50 метров. Его можно легко растянуть не только по крыше дома, но и по всему участку земли.
Стоимость фотоэлементов на самом деле не так уж высока. Вот примерные цены на самые популярные модели:
Немного о ценах
Стоимость фотоэлементов на самом деле не так уж высока. Вот примерные цены на самые популярные модели:
- FR-601 с 200 до 300.
- ФР-602 от 300 до 400 р.
- LXP-01 от 240 р.
- LXP-02 от 350 р.
- LXP-03 от 420 p.
Цены на детекторы движения:
- IEK от 400 р.
- КАМЕЛИОН от 350 р.
- TDM от 400 р.
- REV RITTER от 550 р.
Приведенные цены являются средними ценами по России, в разных регионах стоимость может незначительно отличаться. Если вы хотите автоматизировать свой дом, эта идея может быть легко реализована и в то же время не будет слишком дорогой.
