Как подключить светодиодную ленту к 220 В: способы и правила

Подключение светодиодной ленты к сети 220 В напрямую невозможно без специального оборудования, так как большинство популярных моделей рассчитаны на постоянный ток с напряжением 12 В или 24 В. Чтобы запитать освещение от стандартной розетки, необходимо использовать либо понижающий блок питания (трансформатор), либо — в случае со специализированными лентами — диодный мост (выпрямитель).

Существует два принципиально разных типа оборудования: низковольтные ленты (12/24 В) и высоковольтные ленты (220 В). Ошибочно пытаться соединить 12-вольтовую полосу напрямую с сетью, это приведет к мгновенному выходу диодов из строя.

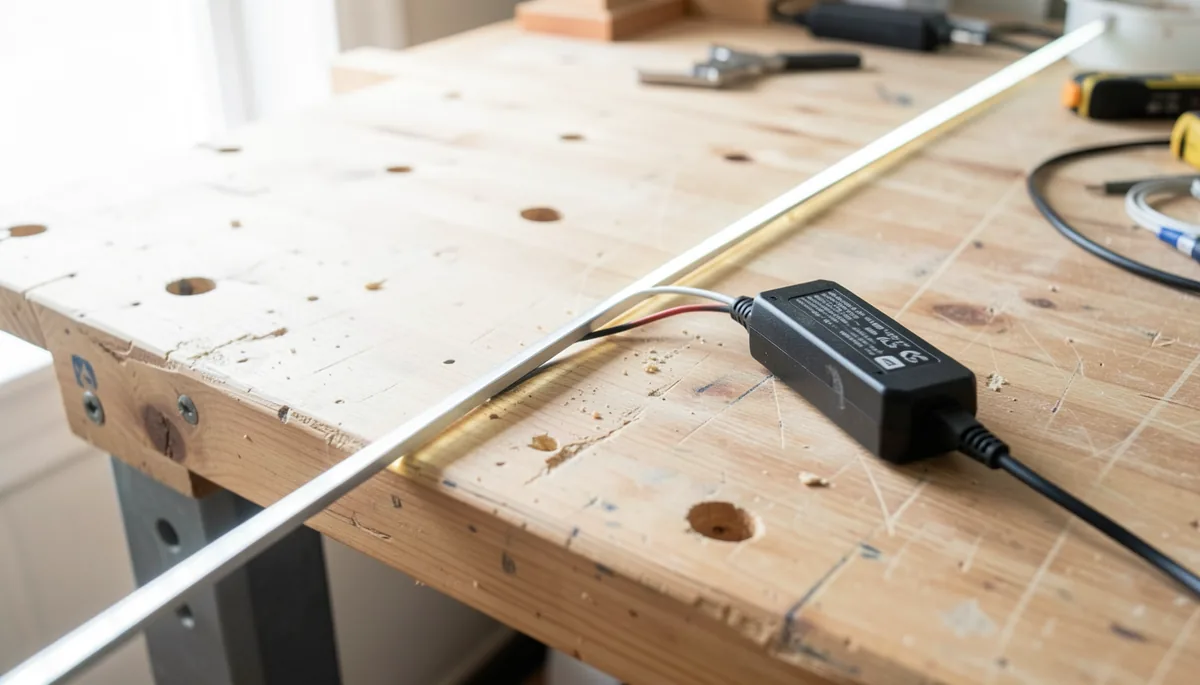

Вариант А: Подключение низковольтной ленты (12 или 24 В)

Это самый распространенный способ для интерьерного освещения. Такие ленты требуют обязательного использования блока питания (БП), который преобразует переменный ток 220 В в постоянный ток нужного напряжения.

Выбор блока питания и расчет мощности

Главная ошибка при монтаже — покупка БП «впритык» по мощности. Чтобы система работала стабильно, необходимо рассчитать суммарную потребляемую мощность всех подключенных участков ленты и добавить к этому значению запас в 20–30%.

Пример расчета: если у вас три отрезка ленты по 5 метров, каждый из которых потребляет 10 Вт/м, общая мощность составит $3 \times 5 \times 10 = 150$ Вт. С учетом запаса вам нужен блок питания мощностью не менее 180–195 Вт.

Выбор между 12 В и 24 В зависит от длины линии. Для длинных участков лучше использовать ленты на 24 В, так как при таком напряжении падение вольтажа по всей длине происходит меньше, что обеспечивает более равномерное свечение.

Схема подключения

Для монтажа одной стандартной 5-метровой катушки используется простейшая схема: 1. Подключите входные клеммы блока питания (маркировка L — фаза, N — ноль) к сети 220 В. Если на БП есть заземление, подключите провод PE к соответствующей клемме. 2. Соедините выходные контакты («+V» и «-V») с лентой.

Важно соблюдать полярность: красный провод — это плюс, черный — минус. При перепутывании полюсов светодиоды просто не загорятся, но короткого замыкания не произойдет.

Если вам нужно подключить более 5 метров ленты, нельзя соединять их последовательно. Это вызовет перегрев дорожек и тусклое свечение в конце линии. Используйте параллельное подключение: протяните отдельный кабель от выхода блока питания к началу второй (и последующих) полосы. Для надежности используйте медный многожильный провод сечением не менее 1,5 мм².

Использование контроллеров и усилителей

Для управления цветом (RGB-ленты) или яркостью (диммирование) в цепь между блоком питания и лентой ставится контроллер. Если вы планируете осветить большую площадь несколькими полосами через один контроллер, используйте специальный усилитель (репитер), который дублирует сигнал управления на последующие участки.

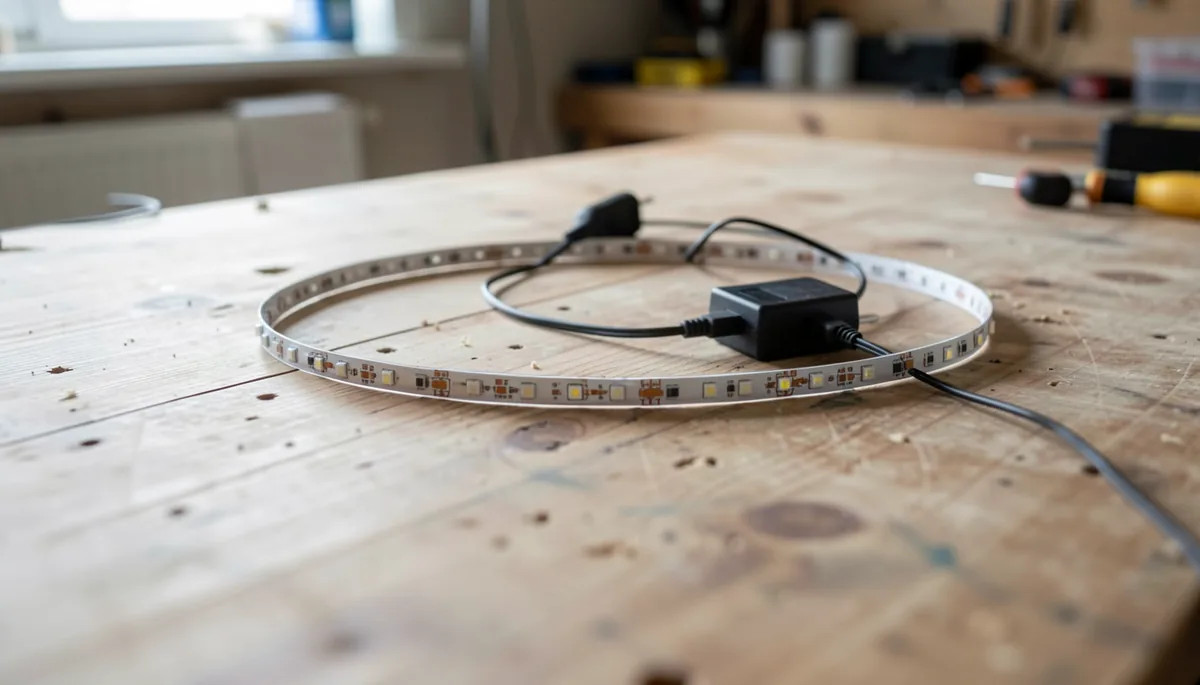

Вариант Б: Подключение специализированной ленты 220 В

Существуют готовые решения, которые работают напрямую от сети переменного тока. Такие ленты обычно представляют собой полосу в силиконовой трубке (степени защиты IP65–IP68), что делает их пригодными для использования на улице.

Особенности конструкции

В отличие от интерьерных моделей, лента 220 В не требует громоздкого трансформатора. Вместо него в состав монтажного комплекта входит выпрямитель (диодный мост), который преобразует ток.

Ключевые отличия: * Длина: их можно соединять последовательно на огромные расстояния — до 50 или даже 100 метров. * Кратность резки: ленту нельзя резать в произвольных местах. Резка производится только по специальным меткам, обычно через каждые 0,5 или 1 метр. * Защита: силиконовое покрытие позволяет использовать ее для подсветки фасадов зданий или декора украшения деревьев.

Как выполнить монтаж

Для подключения вам понадобятся сама лента, штекер и кабель с уже встроенным диодным мостом. 1. Вставьте заглушки в отверстия по краям ленты для герметизации. 2. Соедините контакты ленты со штекером кабеля. Поскольку штекер может не иметь маркировки «+» и «-», проверьте полярность мультиметром. 3. Для защиты соединений нанесите термоклей или силикон, чтобы исключить попадание влаги.

Техника безопасности и советы мастера

При работе с любым типом лент следуйте базовым правилам: * Всегда отключайте напряжение перед началом монтажных работ. * Используйте инструмент для снятия изоляции аккуратно, чтобы не повредить жилы провода. * Для пайки используйте качественный припой и флюс; если вы не умеете паять, применяйте специальные коннекторы (но помните, что контакт в них может быть менее надежным). * Если лента мощная (более 9 Вт/м), обязательно устанавливайте ее в алюминиевый профиль. Металл служит радиатором и отводит тепло, предотвращая перегрев диодов и преждевременное выгорание.

Для закрепления ленты на поверхностях лучше всего использовать качественный двусторонний скотч или саморезы (предварительно сделав зенковку отверстий). Если используете клеевую основу, обязательно обезжирьте профиль перед наклейкой.

Не забывайте про качество света. Ленты 220 В часто имеют высокий коэффициент пульсации, что может вызывать головную боль и утомляемость глаз. Поэтому для жилых комнат и рабочих зон я рекомендую использовать только низковольтные варианты (12/24 В) с качественными импульсными блоками питания, обеспечивающими стабильное напряжение без мерцания.
