Как правильно резать светодиодные ленты - Советы домашнему мастеру о ремонте и строительстве

Некоторые производители не наносят разделительную метку на опорную поверхность.

Независимо от мощности и типа используемых светодиодов, все ленты подходят для напряжения от 12 до 24 В (частный вариант на 220 В в комплект не входит).

Как вы его разрезаете?

В конце каждого сегмента находятся соединительные блоки, между которыми проходит потенциальная разделительная линия.

Любая лента представляет собой набор сегментов, состоящих из трех светодиодов и одного или трех токоограничивающих резисторов. Количество резисторов зависит от того, сколько светоизлучающих кристаллов находится в светодиоде.

Светодиод 3528 состоит из одного кристалла, поэтому для каждой секции достаточно одного резистора.

Каждый элемент LED 5050 имеет три независимых светодиода, каждый из которых подключен через свой резистор. Обратите внимание, вы можете найти от двух до шести контактных колпачков. В действительности для питания этих светодиодов достаточно двух проводов, но некоторые особо педантичные производители делают отдельный канал питания для каждой группы светодиодов, как в RGB-компонентах.

Как разрезать цветную светодиодную ленту (RGB)

С RGB у нас немного другая ситуация, каждая секция ленты имеет четыре пэда.

Важно, чтобы каждый цветовой канал был подключен к правильной колодке. Каждый цвет имеет свои параметры питания, и при нарушении соединения они могут выйти из строя.

Как разрезать светодиодную ленту 12 В без разметки

Некоторые производители не используют разделительную маркировку на поверхности подложки.

Даже при отсутствии разделительных меток между каждой секцией ленты будут контактные площадки, между которыми можно делать разрезы. Исключение составляют образцы, у которых контактные площадки находятся на стороне подложки.

Важно! Если это условие не выполняется, отдельные устройства не запускаются и не могут быть подключены. Дефектную часть нужно будет отрезать и выбросить.

Как правильно резать

Каждая Led полоска имеет ряд коротких блоков, на которых расположено несколько интегральных схем и резисторов, в зависимости от модели. Светодиоды прозрачные или белые, ограничители тока – черные. Между блоками обычно есть разметка (пунктирная линия и рисунок ножницами), по которой можно разрезать полосу.

Внимание! Если на передней стороне нет следов, проверьте заднюю сторону.

На тонкой полоске легче сделать надрез острыми ножницами. Исключение: пластины, установленные в силиконовые трубки. Разрез должен быть сделан между двумя контактными площадками. После смещения трудно припаять провода для подключения к другим полоскам или блоку питания.

Светодиодная лента имеет разъемы через каждые 50 см, где отдельные блоки припаиваются внахлест. Не рекомендуется обрезать ленту в этих местах (контактные площадки слишком малы). Если резать все же необходимо, ножницы следует заменить паяльником (спаять соединение).

Стандартная светодиодная лента 12 В

Светодиодная лента на 12 В состоит из блоков по 3 диода в каждом (изделия на 24 В имеют 6 диодов). Это означает, что его можно разрезать на очень короткие куски. Изделие разрезается точно по пунктирным линиям острыми ножницами.

Важно! Если это условие не выполняется, отдельные блоки не срабатывают и не могут быть соединены. Дефектную часть нужно будет отрезать и выбросить.

SMD 335 и DIP-платы могут быть разрезаны на 3-диодные части.

220 В Светодиодная лента

Светодиодные ленты 220 В изготавливаются из светодиодов SMD 3528, 2835, 3014, 5050, 5630 и бывают нескольких разновидностей, отличающихся расположением чипов. Основное отличие от изделий на 220 В – скорость резки 0,5, 1 или 2 метра. Количество диодов в одном куске варьируется от 30 до 120. Кусок можно вырезать из такой ленты ножницами по пунктирным линиям.

VLUU L100, M100 / Samsung L100, M100

Цветная лента RGB

Конструкция светодиодных лент RGB и RGBW не сильно отличается от конструкции одноцветных светодиодных лент. Разница заключается в количестве токопроводящих дорожек (на многоцветной ленте их четыре или пять). Контактные полоски обозначены как “R”, “G”, “B” и “-“. (на полосе RGBW “R”, “G”, “B”, “W” и “-“). Из такой полосы можно вырезать деталь так же, как и из одноцветной полосы – по пунктирным линиям.

При подключении к источнику питания и подключении компонентов важно, чтобы каждый канал был подключен к соответствующей цветной контактной плате. Несоблюдение этого требования приведет к выходу из строя источника света из-за различных параметров питания каждого цвета.

Его можно разрезать так же, как и обычную монохромную ленту – в месте разреза, отмеченном соответствующим значком.

Где резать светодиодную ленту: видео

Мы нашли в Интернете видео, чтобы вы могли понять, как правильно это сделать. Обратите внимание, что нужно вырезать только каждые три светодиода. Например, если вы отключите один из них, все остальные в цепочке погаснут одновременно. Только некоторые полосы могут быть разрезаны одной, все зависит от модификации, так что имейте это в виду.

Пожалуйста, обратите внимание! Обрезать полосу следует только в выключенном состоянии, иначе вы рискуете вызвать короткое замыкание в доме, а это того не стоит, поэтому будьте осторожны.

Также посмотрите это видео, в котором рассказывается о другой модели ленты. Это все очень хорошие советы, поэтому доверьтесь им.

Мы также решили показать вам, как может выглядеть нарезка светодиодной ленты в зависимости от производителя:

Для каждого светодиода требуется в среднем 3-3,7 вольт. Так, в ленте на 12 В один модуль содержит 3 диода, а в изделии на 24 В – 6 диодов. Оставшееся напряжение остается в токоограничивающих резисторах, количество которых определяется количеством световых кристаллов в светодиоде.

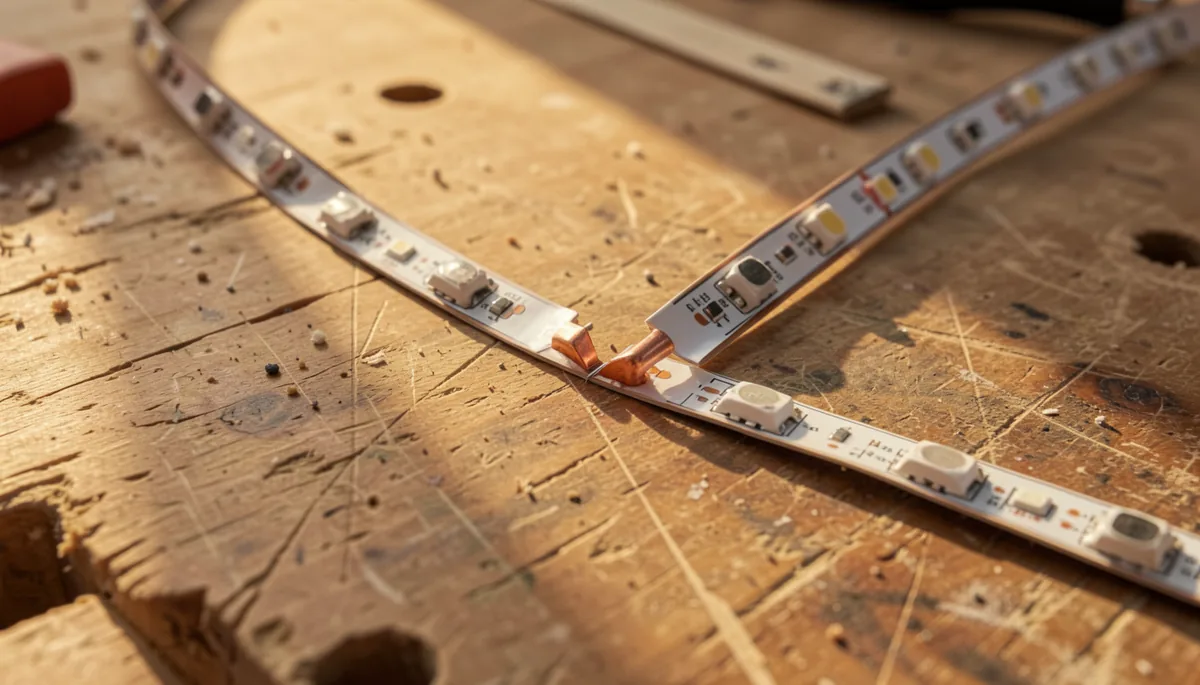

КАК СОЕДИНИТЬ ОТДЕЛЬНЫЕ ПОЛОСЫ ЛЕНТЫ

Важно знать не только, как резать светодиодную ленту, но и как соединять получившиеся сегменты. Это важный этап при установке освещения. Соединение полос может быть выполнено двумя способами:

С помощью сварки. Классическим, но для многих сложным методом является соединение полосок с помощью паяльника. Вам понадобится паяльник со средним или тонким наконечником, припой, флюс и провода для соединения.
Использование разъемов . Самый простой, но довольно дорогой метод. Рекомендуется для тех, кто не знаком с пайкой или хочет сделать соединение как можно быстрее.

Метод пайки дешевле и обеспечивает более надежное соединение. С другой стороны, разъемы проще в использовании. Конкретный метод следует выбирать в зависимости от собственных предпочтений и навыков работы со светодиодными лентами.

Для первого типа (IP54) процедура резки такая же, как и для стандартной ленты. Они имеют идентичную структуру и поэтому нарезаются одинаковыми методами. Проблема в том, что силиконовое покрытие может мешать сделать разрез точно посередине контактной зоны. Лучше всего использовать острый нож вместо ножниц.

Резка во время сборки

Иногда во время сборки можно случайно повредить провод светодиода. Ведь эта вещь довольно хрупкая, и иногда ее нужно сильно согнуть. К счастью, это не является “смертным приговором” для светодиодной нити, такие неисправности можно легко устранить. Вам необходимо отрезать вышедшую из строя часть и измерить ее точную длину. Затем берется новый кусок ленты и устанавливается на место старого с помощью соединителя. Для соединения двух частей лучше всего использовать паяльник. Если припой очень заметен, этот участок (или всю полосу сразу) можно изолировать.

Совет. Во избежание повреждения светодиодной ленты при монтаже не сгибайте ее на радиус более 5 см, не оборачивайте ее вокруг предметов, не сплетайте фигуры, не делайте узлов.

Если на разрезе нет маркировки, его следует делать между соседними контактными пластинами или в середине пластины, которая простирается вдоль проводящего слоя.

Как резать

Можно ли разрезать светодиодную ленту в любом месте?

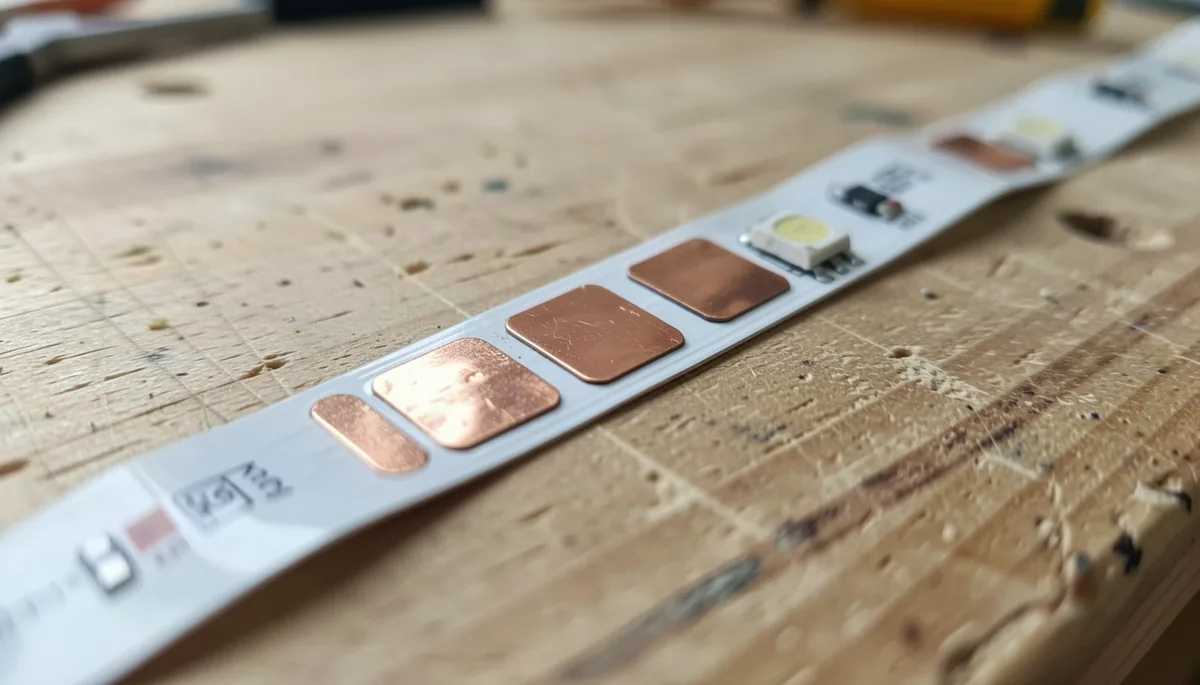

Линия резки для светодиодной ленты

Дизайн светодиодной ленты

Светодиодная лента – это печатная плата в виде гибкой ленты. Вдоль ленты расположены две, а в RGB-устройствах четыре проводящие полоски (в RGBW-лентах – пять), между которыми размещены светодиодные диоды. В устройствах, подключаемых к сети 12 В, они устанавливаются группами из трех светодиодов и токоограничивающего резистора.

Количество диодов зависит от напряжения питания, причем в группе больше диодов, если напряжение питания выше – 24, 110 или 220 В.

Там, где катушка может быть разрезана, на полосках проводников имеются контактные площадки для соединения проводов. Также есть разметка для указания места разреза – пунктирная линия или ножницы.

Как разрезать обычную светодиодную ленту 12 В

поверхность для резки полос

На 12-вольтовой светодиодной ленте светодиоды расположены группами по три штуки. Между каждой группой находится область разреза, отмеченная соответствующим значком.

Здесь его можно разрезать на части. Если вы случайно разрежете его, то светодиоды, расположенные ближе к месту разреза, не будут светиться, а на проводящем слое не будет места для подключения. В этом случае необходимо укоротить полосу и отрезать поврежденный участок.

Отрежьте полосу острым ножом или ножницами

Как правильно разрезать цветную светодиодную ленту (RGB)

Структура ленты RGB аналогична структуре обычной ленты. Основное отличие заключается в том, что он имеет четыре токопроводящие полоски. Они обозначены как “R”, “G”, “B” и “-“. Это отличает его от обычной ленты, где контакты обозначены “+” и “-“.

Помимо RGB-устройств, существуют также RGBW-устройства с пятью токопроводящими полосками и светодиодами четырех цветов – красного, зеленого, синего и белого. Они нарезаются так же, как и обычные, одноцветные.

С гидроизоляцией

Гидроизоляционная лента

Если на светодиодную ленту для повышения водостойкости нанесен слой силикона, только сверху или с обеих сторон, ее можно резать как обычно. Строительство такой конструкции со светодиодами не отличается от обычного строительства.

Основная сложность заключается в том, чтобы при резке силикон не мешал ровно посередине контактной пластины. Поэтому лучше делать это острым ножом, а не ножницами:

Отрежьте верхний слой силикона в намеченном месте;
разрезать саму полосу;
Отрежьте нижний слой силикона.

После того как деталь отрезана до нужной длины, необходимо обрезать концы полосы для пайки или подключения разъема. Это делается с помощью ножа. Чтобы припаять провод, достаточно удалить силикон с верхней части. Для подключения с помощью коннектора необходимо также удалить нижний слой силикона.

Резка светодиодной ленты для ремонта

Один из светодиодов может быть поврежден во время работы. Это приведет к отключению всей группы – трех в устройстве, рассчитанном на 12 В и более, в устройствах, подключенных к другому напряжению. Для ремонта вырежьте поврежденную часть и замените ее на исправную. Такая лента обрезается в местах среза рядом с неработающими светодиодами.

Если нет маркировки

Если маркировка места разреза отсутствует, то разрез делается между соседними контактными пластинами или в середине пластины, вытянутой вдоль проводящего слоя.

Эта накладка выглядит как продолжение полосы на краю полосы и должна быть на всех полосах, находящихся на устройстве.

Он располагается бок о бок поперек светодиодной ленты.

Шаг среза (расстояние между линиями среза) зависит от варианта мощности и различается для разных плотностей светодиодов:

Где резать светодиодную ленту

Светодиодная лента – это длинная печатная плата, на которой размещены светоизлучающие диоды и токоограничивающие резисторы. Гибкая доска имеет специальные точки реза, обозначенные пунктирной/плоской линией, а иногда и ножницами.

Линия разреза проходит через несколько контактных пластин, к которым затем припаиваются провода силового кабеля. На этом этапе ленту необходимо разрезать.

Ход реза (расстояние между линиями реза) зависит от варианта источника питания и различен для разных плотностей светоизлучающих диодов:

100 мм – 30 шт/м;
50 мм – 60 шт/м
25 мм – 120 шт/м;
12,5 – 15 мм – 240 шт/м.

100 мм – 60 шт/м;
50 мм – 120 шт/м;
25 мм – 240 шт/м.

220 В

расстояние между ними 500-1000 мм.

Благодаря стандартизированным расстояниям легко выбрать необходимую длину куска ленты и отрезать его от рулона.

Ленту можно разрезать ножницами или острым ножом (скальпелем). Самое главное – сделать это аккуратно, не повредив напечатанные дорожки.

Модели для наружной установки на 220 В покрыты защитным силиконовым покрытием, которое обеспечивает защиту от пыли и влаги.

В этом случае лучше использовать нож. Сначала вырезается верхний слой силикона, затем печатная плата и нижний слой силикона.

Важно сделать рабочий процесс максимально комфортным. Все инструменты, необходимые для сборки, должны быть под рукой для быстрого доступа.

Как правильно разрезать водонепроницаемую светодиодную ленту?

С силиконовым покрытием

При резке образца с силиконовым покрытием (степень защиты IP54) нет существенных различий по сравнению с резкой обычной ленты. Защитное силиконовое покрытие равномерно прилипает к поверхности, поэтому после соединения необходимо лишь хорошо изолировать область соприкосновения контактных пластин.

В силиконовой трубке

Водонепроницаемые ленты IP68 заключены в силиконовую трубку. При разрезании ножницами материал покрытия может растягиваться неравномерно, создавая деформацию краев, что будет дополнительным осложнением при дальнейшем соединении секции с соединителем. В этой ситуации лучше отделить внешнюю силиконовую трубку картонным резаком, а саму ленту – ножницами.

Входное напряжение рассчитано производителем только для ограниченной подсветки. Его значение будет уменьшено за счет образования печатных дорожек большей длины в конце ленты.

Как подключить разрезанную светодиодную ленту?

Если у вас есть две секции, вы можете соединить их без особых усилий. Существует два способа подключения светодиодной ленты:

Пайка.
Использование светодиодного разъема.

Первый метод заключается в соединении отдельных секций вместе с помощью дополнительных проводов или путем пайки контактов каждой секции непосредственно друг к другу. Рассмотрим метод беспроводного сращивания.

Перед нанесением канифоли на контакты убедитесь, что они не окислены.

Канифоль можно наносить на контактные площадки, которые не были окислены. Необходимо обработать как область, где расположены светодиоды, так и область под защитной пленкой на обратной стороне ленты. Толщина припоя должна быть не менее 3 мм на каждом участке полосы, чтобы можно было правильно соединить полосы.

Общая длина подключенной полосы не должна превышать 5 метров.

Входное напряжение рассчитано производителем только на ограниченное освещение. Его значение будет уменьшено за счет образования более длинных дорожек печати в конце ленты.

Это приведет к тому, что диоды на конце подсветки будут светиться менее ярко, чем те, которые находятся ближе к источнику питания.

Самый простой способ подключения – использование специального разъема. Чтобы подключить дополнительный компонент, следуйте приведенному ниже алгоритму:
