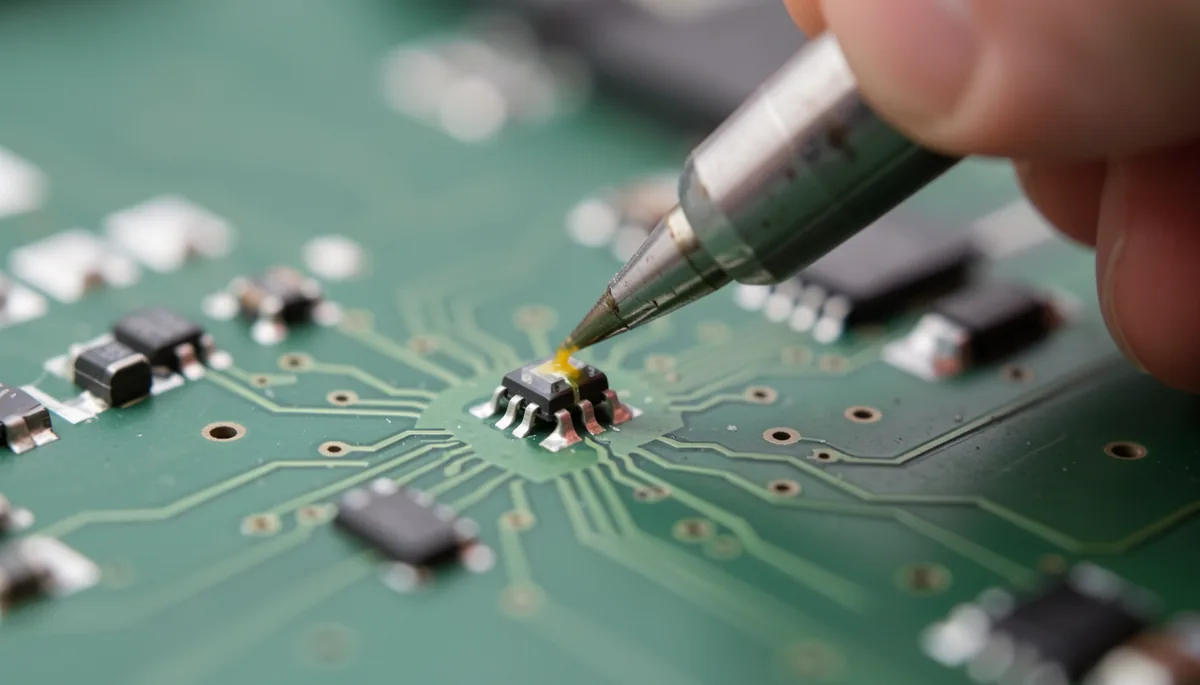

Как паять SMD-светодиоды: инструменты, техника и типичные ошибки
SMD-светодиоды (Surface Mount Device) — это компоненты для поверхностного монтажа. В отличие от обычных «светлячков» с ножками, они припаиваются прямо к контактным площадкам на печатной плате. Работа с ними требует точности: перегрев кристалла на 10–20 градусов выше нормы может необратимо снизить яркость или вовсе вывести диод из строя.
Маркировка размера диода указывает на его габариты в долях дюйма (мил). Например, корпус 1206 означает 0,12" на 0,06" (примерно 3,2 × 1,6 мм), а 0805 — 0,08" на 0,05" (2,0 × 1,25 мм). Чем меньше цифры, тем сложнее ручная пайка. Для работы с мелкими корпусами вроде 0402 или 0603 лучше использовать паяльную станцию с регулировкой температуры.
Инструментарий для работы
Для качественного монтажа SMD-компонентов не подойдет обычный бытовой паяльник на 220 В. Его жало слишком массивное, а температура скачет, что приводит к мгновенному испарению флюса и перегреву диода. Вам понадобится:
- Паяльник с регулировкой температуры. Оптимальный диапазон — 250–350 °C. Если работаете с низковольтными приборами, подойдут модели на 12–36 В мощностью 20–40 Вт.
- Тонкое жало. Используйте наконечники типа «конус» или слегка заточенные под углом. Массивное жало лучше передает тепло, позволяя сократить время контакта с деталью.
- Пинцет. Обязательно используйте антистатический (ESD-safe) медицинский пинцет. Удерживать SMD-диод пальцами невозможно.
- Флюс и припой. Флюс должен быть качественным, не оставляющим нагара. Припой лучше брать тонкий (диаметром 0,5–0,8 мм), чтобы не создать «соплю» из лишнего металла.
Если вы ремонтируете светодиодные ленты на алюминиевой подложке, помните: алюминий работает как радиатор и мгновенно отводит тепло. В этом случае может потребоваться чуть большая мощность паяльника, чтобы успеть прогреть контактную площадку за 2–3 секунды.

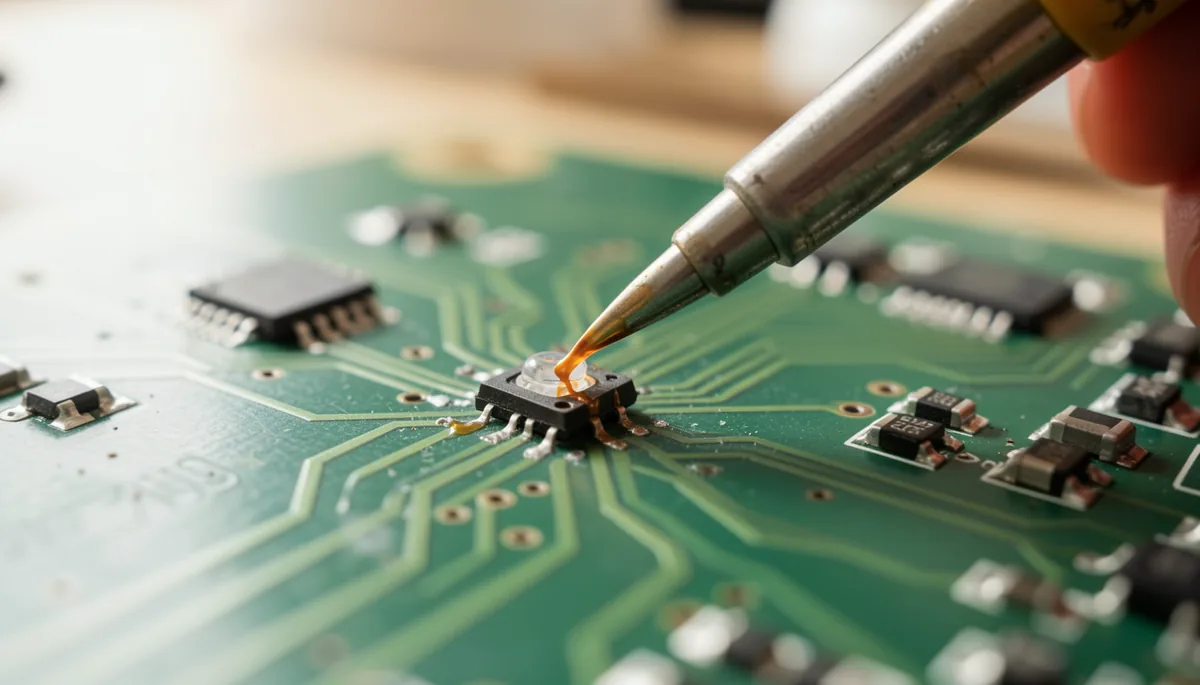

Пошаговая техника пайки SMD-диода
Самый надежный метод для ручной сборки — это последовательное лужение контактов. Не пытайтесь припаять обе стороны диода одновременно, если у вас нет фена. Следуйте этому алгоритму:
- Подготовка площадок. Очистите плату от старого лака или окислов. С помощью пинцета удалите сгоревший диод. Если на плате остались излишки припоя, используйте медную оплетку (десольдер) с флюсом, чтобы выровнять поверхность.
- Лужение одной стороны. Нанесите каплю флюса на одну контактную площадку платы и поднесите жало паяльника. Добавьте микроскопическую порцию припоя так, чтобы площадка стала блестящей и плоской.
- Установка компонента. Возьмите светодиод пинцетом за боковые грани. Приложите его к уже залуженной площадке. Аккуратно коснитесь жалом паяльника этой площадки, чтобы припой расплавился и «втянул» диод в нужное положение.
- Пайка второго контакта. Когда первая сторона зафиксирована, прижмите жало ко второму контакту (диод + площадка) и добавьте каплю припоя. Припой должен равномерно распределиться по краям контакта благодаря капиллярному эффекту.
При пайке RGB-светодиодов или мощных 5050-моделей следите за полярностью. У SMD-диодов «минус» обычно находится на широкой металлической подложке, а «плюс» — на одной из боковых площадок. Ошибочная полярность приведет к короткому замыканию при подаче питания.
Типичные ошибки и как их избежать
Основная причина брака — перегрев. Если вы держите жало на контакте дольше 5 секунд, тепло уходит вглубь кристалла. Светодиод может не сгореть сразу, но его срок службы сократится в разы. Если припой не липнет, не нужно давить сильнее — скорее всего, вы перегрели флюс, и он выкипел. В этом случае очистите место, нанесите свежий флюс и попробуйте снова.
Вторая ошибка — «холодная пайка». Это когда припой выглядит матовым или зернистым. Такое соединение имеет высокое сопротивление и со временем отвалится от вибрации или нагрева. Чтобы этого не произошло, убедитесь, что припой при застывании образует гладкую, блестящую «линзу».
Третья проблема — избыток припоя. Если вы нанесли слишком много металла, возникнет эффект замыкания соседних контактов (мостик). Если это случилось, не пытайтесь «отковырять» лишнее. Нанесите флюс и пройдитесь по контактам оплеткой для десольдера, чтобы убрать излишки, а затем повторите пайку аккуратно.
После завершения работ обязательно промойте плату растворителем (например, спиртом или специальным Flux Off). Остатки флюса могут быть гигроскопичными: они впитывают влагу из воздуха, что вызывает коррозию дорожек и паразитные токи в цепи.
