Как правильно паять провода паяльником: техника и инструменты

Для качественного соединения проводов недостаточно просто приложить разогретый инструмент к металлу. Процесс требует соблюдения физических принципов смачивания и диффузии атомов, чтобы припой не просто обволакивал жилы, а проникал в структуру металла на молекулярном уровне.

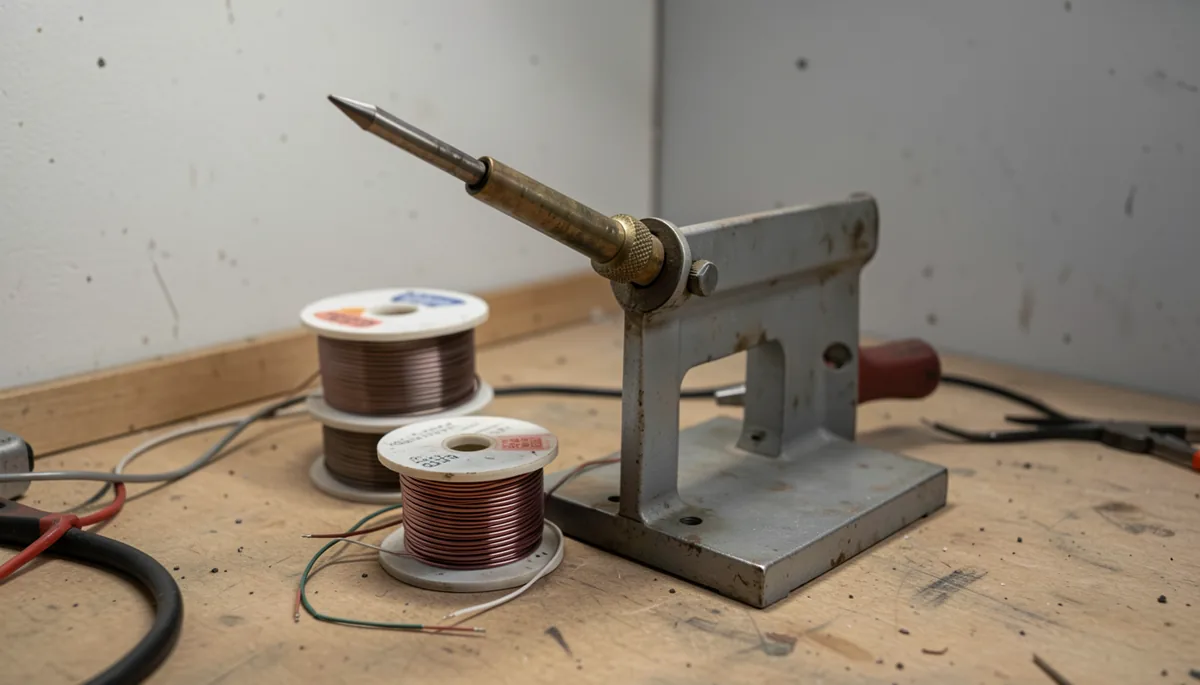

Что понадобится для работы: чек-лист

Перед началом процесса соберите необходимый набор материалов. От правильного выбора расходников зависит, получится ли надежное соединение или вы получите «холодную» пайку, которая отвалится при первой вибрации.

Паяльник. Для мелких компонентов и печатных плат достаточно мощности 25–40 Вт. Если нужно соединять толстые провода или массивные детали, выбирайте инструмент мощностью 60 Вт и выше. Идеальный вариант для точных работ — паяльная станция с регулировкой температуры.
Припой. Новичкам лучше всего использовать классический сплав олова и свинца (часто обозначается как 60/40, где 60% составляет олово). Он имеет низкую температуру плавления и хорошо смачивает поверхности. Бессвинцовые припои (например, на основе 96,5% олова и 3,5% серебра) безопаснее для здоровья, но они требуют более высокой температуры и сложнее в работе.
Флюс. Его задача — очистить медь от окислов. Для большинства задач подходит канифоль или специальные гелеобразные флюсы. Избегайте использования сантехнических активных кислот при пайке электроники, так как они могут прогрызть тонкие дорожки плат и выводы компонентов.
Дополнительно: инструмент для снятия изоляции (стриппер), термоусадочные трубки, влажная губка или металлическая стружка для очистки жала, защитные очки и место с хорошей вентиляцией.

Технологическая карта: пошаговый процесс пайки

Чтобы пайка была долговечной, следуйте строгому алгоритму: от подготовки до финальной изоляции.

1. Подготовка проводов

Снимите изоляцию с концов проводников. Используйте стриппер или острый нож так, чтобы не повредить сами жилы. Если вы работаете с многожильным проводом, будьте осторожны: случайный надрез уменьшит эффективное сечение металла. После зачистки проверьте чистоту меди. Она должна быть блестящей; если провод старый и покрыт темным налетом, его нужно тщательно очистить механически (ножом или мелкой наждачной бумагой).

2. Лужение (предварительная обработка)

Это критический этап, который многие пропускают. Сначала нужно создать тонкий слой припоя на каждом отдельном проводе. Нанесите флюс на зачищенные участки. Прикоснитесь к ним жалом паяльника и добавьте немного припоя. Припой должен равномерно распределиться по всей поверхности проводника, пропитывая пустоты между тонкими жилами. Теперь у вас есть два «луженых» конца, которые гораздо легче соединить.

3. Соединение

Скрутите подготовленные провода между собой. Не затягивайте скрутку слишком сильно: если медь будет стянута в плотный комок, припой не сможет проникнуть внутрь соединения из-за отсутствия капиллярного эффекта. Если провода тонкие, можно использовать плоскогубцы для фиксации.

4. Процесс пайки

Нанесите на место скрутки немного флюса. Приложите разогретое жало паяльника к соединению и удерживайте его в течение 5–10 секунд, чтобы прогреть сами провода. Только после этого коснитесь места стыка кончиком припоя. Хороший припой должен плавиться быстро и «растекаться» по соединениям при пайке, заполняя все зазоры.

5. Очистка и проверка

Когда соединение остыло, осмотрите паяные соединения. Качественный результат — это блестящий, гладкий слой металла без пустот, пузырьков воздуха или серых матовых пятен (признак «холодной» пайки). Обязательно удалите остатки флюса с помощью спирта и жесткой щетки, иначе активные компоненты могут вызвать коррозию в будущем.

6. Изоляция

Прежде чем приступать к пайке, обязательно наденьте термоусадочную трубку на один из проводов. После того как место стыка полностью остыло, натяните трубку на соединение и нагрейте ее строительным феном или зажигалкой. Трубка должна плотно обхватить место пайки, обеспечивая герметичность.

Типичные ошибки при работе с паяльником

Ошибки в технике могут привести к порче дорогостоящих компонентов или созданию пожароопасных соединений.

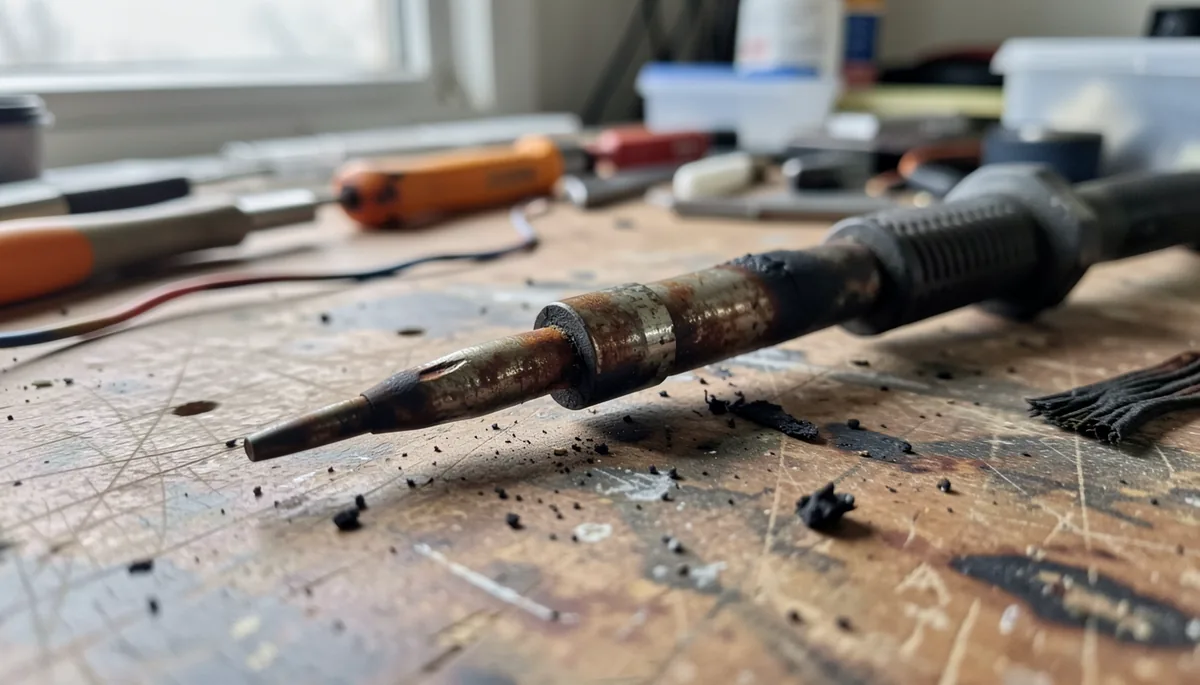

Во-первых, не пытайтесь паять под напряжением. Любые электрические работы должны проводиться только при полностью отключенном питании, иначе велик риск короткого замыкания или поражения током через корпус инструмента. Во-вторых, следите за состоянием жала. Рабочую поверхность с жала нужно постоянно очищать. Если на наконечнике скопился нагар или окислы, теплопередача ухудшится, и вы не сможете прогреть провод до нужной температуры.

При использовании активных флюсов (кислот) критически важно проводить тщательную нейтрализацию. В отличие от канифоли, кислота продолжает разрушать металл даже после остывания. Если вы работаете с электроникой или автомобильной проводкой, используйте только нейтральные флюсы.

Особенности пайки в различных условиях

Метод соединения зависит от задачи. При пайке тонких сигнальных кабелей (например, аудио- или GPS-кабелей) обычная скрутка может создать слишком высокое сопротивление и ухудшить сигнал. В таких случаях лучше использовать соединительную планку из фольги или специализированные зажимы.

Если вы ремонтируете проводку в автомобиле, помните: пайка не любит постоянных изгибов. Медь в месте стыка становится хрупкой, и при вибрации или движении (например, в дверном жгуте) она быстро трескается. В подвижных узлах лучше использовать механические соединения — обжимные клеммы или специальные ремонтные провода с силиконовой изоляцией. Пайка идеальна для стационарных соединений внутри блоков управления или при подключении аудиосистемы в неподвижных зонах салона.
