Как паять светодиодную ленту, чтобы избежать повреждений

Как паять светодиодную ленту

Как правильно припаять светодиодную ленту, чтобы избежать повреждений

Пайка светодиодной ленты может стать настоящим испытанием для тех, кто никогда в жизни не держал в руках паяльник. Да, казалось бы, в этом занятии нет ничего сложного, но, как и везде, здесь есть свои нюансы и тонкости.

Самое главное при пайке светодиодной ленты соблюдать технику безопасности. Это включает в себя правильную организацию рабочего места и использование эффективного оборудования, а также соблюдение осторожности, ведь с жидким припоем шутки плохи.

Я расскажу, как припаивать провода к контактам светодиодной ленты и создавать “плитки” из лент:

Личный опыт использования светодиодных лент стр.2

Я расскажу вам, как припаивать провода к контактам светодиодной ленты и создавать “плитки” из лент:

Вам понадобятся: паяльник мощностью 25 Вт, набор для пайки <канифоль +="" жир="" +="" припой="">И немного запасного припоя.

Концепции пайки:
– Припой – это легкоплавкий металл, который плавится паяльником и в жидком состоянии окружает спаиваемые материалы, затем остывает -> затвердевает -> образует неразрывное соединение
– Канифоль, смазочные материалы и т.д. – используется для удаления окалины с металла припоя на паяльнике <нужно окунать="" перед="" каждым="" действием="">
– пайка <залудить>– нанесение тонкого слоя припоя на неизолированную часть провода <медные жилы="">путем нанесения тонкого слоя припоя

Основной алгоритм пайки: паяльник -> к канифоли -> к припою -> к канифоли -> лужение/пайка.

Создание “платы” из светодиодных лент и алгоритм пайки:

– Отрежьте несколько кусков проволоки длиной 100 мм, для запаса. Для подключения большого количества (более 4) светодиодных лент я использую очень тонкий “военный” провод, который очень гибкий.
– Удалите 5 мм изоляции с одной стороны и 15 мм с другой стороны проводов.
– Срез <по линии="" разреза="" между="" точками="" контактов="">Нарежьте светодиодные ленты на куски необходимой длины
– Чтобы избежать путаницы -> сгруппируйте их в соответствии с полярностью контактов и запомните необходимые края полосок, к которым должны быть припаяны контакты.
– Удалите 10 мм защитной бумаги и клеевого слоя с одного края обратной стороны каждого куска ленты. <открыть контакты="">
– Слегка отшлифуйте контакты лезвием или ножом.

– Нагрейте паяльник
– Растопите жир с помощью паяльника <по-моему, жир="" лучше="" канифоли="">Сделайте лужу <для удобства="">
– Опустите зачищенный конец провода толщиной 5 мм в бассейн.
– Расплавьте и захватите припой кончиком паяльника. <можно побольше="">-> Погрузите в смазку -> Обмакните в смазку ту часть провода, которая была погружена в смазку.
– Используйте наконечник паяльника для расплавления и захвата припоя -> Опустите в лужу смазки -> Сразу же отожмите наконечник <плоской поверхностью="" жала="" параллельно="" поверхности="" контакта,="" а="" не="" острым="" углом="">К контактному кругу светодиодной ленты -> сосчитайте до 3 <2-3 секунды> -> снимите жало. Должна образоваться полусфера припоя. <если не="" получилось="" ->="" зачистить="" контакт="" лезвием/ножом="" и="" повторить="" попытку,="" взяв,="" если="" надо,="" немного="" больше="" припоя,="" дольше="" подержав="" в="" жире,="" посчитать="" до="" 4-х="" и="" т.д.="">

– Действуйте следующим образом со всеми проводами и планками

– Выровняйте провод вдоль ленты -> совместите луженую часть провода и полусферу припоя на контакте -> используйте жало паяльника, чтобы расплавить и захватить припой -> хорошо окуните в лужицу смазки -> сразу же прижмите жало провода к контакту -> снимите через 1 секунду. Часть провода без изоляции должна находиться внутри паяльной полусферы.

– Припаяйте все провода одинаково

– Соберите отдельные провода в соответствии с их полярностью. <провода «+»="" в="" один="" жгут,="" «-»="" -в="" другой="">-> скрутить неизолированные части -> окунуть их в смазку -> лудить их -> заклепать их “пара-пара-пара”> -> изолировать их термоусадочной трубкой
– Сгруппируйте и расположите диоды рядами -> скрепите степлером и заклейте прозрачной лентой.

Вы получаете готовые “плитки” нужного размера, которые вы можете использовать там, где вам нужно. Я, например, так и сделал: “лампочки” в лампах и плафонах, несколько носителей, простые лампы.

Сделаны адаптеры со стандартными автомобильными лампами 5 Вт для сохранения функциональности освещения <можно легко="" вернуть="" все="" лампочки="" на="" место="">:

– Заверните луковицу в сложенную в несколько слоев газету <от осколков="">
– Разбить стеклянный корпус
– С помощью плоскогубцев раздавите оставшиеся выступающие осколки стекла
– Я снял катушку.
– Припаяйте провод к каждой оставшейся пряди
– Сожмите провода с помощью термоусадочной трубки.
– Снова присоедините и заизолируйте клеммы.

Рекомендуется отсоединять паяльник от источника питания каждые 15-20 минут. Особенно на некоторых машинах от перегрева олово перестает прилипать к клемме и трудно что-либо припаять.

Что нужно для пайки

Прежде всего – паяльник для светодиодной ленты. Его мощность не должна превышать 25 Вт, чтобы избежать перегрева. А еще лучше – используйте паяльную станцию. Работайте только с тонким или среднего размера жалом. Хороший паяльник имеет набор закручивающихся наконечников.

Кроме того, вам понадобятся:

Оловянно-свинцовый припой.
Смола или специальная паста. Или “самодельный” флюс: таблетка аспирина, нашатырный спирт с глицерином, оливковое масло, фруктовый сок. Другой вариант – сосновая или еловая смола. Его нужно расплавить и разлить в емкости (например, спичечные коробки).
Какой-нибудь держатель, чтобы спокойно зажать плату для пайки.

Так называемая “третья рука” – с лупой и парой зажимов – это замечательно.

Но если у вас нет такого держателя, вы можете обойтись и без него, просто это будет не так удобно.

Плоскогубцы.
Нож (для снятия заусенцев с контактов и наконечника паяльника).
Клейкая лента или термоусадочная трубка (если у вас есть фен).
Медная проволока 0,75 мм.

Предварительная работа

Перед началом работы очистите утюг от скопившегося нагара с помощью напильника. Затем включите его в розетку, нагрейте и окуните в воду. Если вы еще не сделали этого, вы можете посмотреть это видео:

Лента для резки. Напомним, что для этого ножницами рисуются специальные метки:
Прикрепите плату к кронштейну.

Эти полоски используют 12-вольтовое питание и применяются для подсветки приборной панели, моддинга системного блока, ремонта ЖК-дисплеев и других целей.

Способы соединения двух светодиодных лент

Существует три способа соединения двух полосок светодиодной ленты.

Соединение полос без проводов с помощью паяльника

В данном случае это необходимо:

При необходимости удалите накладки с концов, которые должны быть спаяны вместе;
консервировать снятые прокладки;
закрепите луженые концы так, чтобы полоски выглядели целыми;
С помощью паяльника нанесите нужное количество припоя и соедините живые полосы вместе;
Отрежьте кусок термоусадочной трубки достаточной длины, чтобы закрыть место соединения, но оставить светодиоды открытыми;
Приложите кусок термоусадочной трубки к паяному соединению и нагрейте его феном.

Соединение с помощью проводов

Соединение двух частей выполняется так же, как и для обрешетки, только проволоки отрезаются длиной 2-3 см.

Пайка в неправильном месте

Если вы неправильно отрезали полоску, вы можете припаять ее снова. Это делается так же, как спаивание двух отдельных кусков ленты вместе.

Ремонт светодиодной ленты

Светодиоды в ленте установлены группами по три штуки. Если один из светодиодов поврежден, эту секцию также необходимо заменить. Для этого поврежденный участок вырезается, а на его место вставляется другой из той же полосы.

Если эти участки трудно поддаются пайке, используются разъемы.

Во-вторых, медь без пайки или лужения имеет тенденцию темнеть, а затем окисляться, образуя зеленоватый налет. Другими словами, образуются оксиды, которые не проводят электричество. Это характерно даже для не совсем маленьких контактов в переключателях с большими токами.

Пайка светодиодных лент – ошибки и правила. Разъемы, когда без них не обойтись?

Многих отпугивает необходимость пайки светодиодных лент при их подключении и установке.

Это может быть, например, в случае, когда ленту нужно укоротить, отрезать, повернуть, а затем соединить контактные пластины. Или просто подключить его проводами к источнику питания или драйверу.

Люди думают, что только профессиональные радиолюбители и инженеры-электронщики могут сделать это правильно. Поэтому они предпочитают покупать для них разъемы или соединительные провода.

При использовании разъема контакт на ленте и контакт на разъеме имеют довольно маленькую площадь соприкосновения при защелкивании. Как это связано друг с другом?

Из-за уменьшения площади поверхности происходит нагрев. Во-первых, это влияет на сами светодиоды вблизи точки подключения. Они начинают деградировать и терять яркость быстрее, чем остальные их “коллеги” по подсветке.

Во-вторых, медь без пайки и лужения имеет тенденцию темнеть, а затем окисляться, образуя зеленоватый налет. Другими словами, образуются оксиды, которые не проводят электричество. Это характерно даже для выключателей с высокими токами, которые не очень малы.

Однако если контакт горячий, процесс окисления происходит гораздо быстрее и интенсивнее. В конце концов, нормальный контакт просто исчезнет. Светодиодная лента начнет мигать, затухать и т.д.

Даже если вы обеспечите достаточную поверхность контакта, но никак не защитите ее, процессы окисления все равно рано или поздно произойдут.

Поэтому пайка является самым надежным и долговечным способом соединения светодиодных лент.

Процесс совсем не сложен, нужно лишь иметь необходимые материалы и соблюдать несколько элементарных правил.

Здесь есть все, что вам может понадобиться:

паяльник с максимальной мощностью 25-40 Вт

1. Подготовка поверхности для пайки состоит из зачистки и лужения.

Подготовка

Каждая светодиодная лента имеет контакты, которые подключаются к проводам питания или подключения. Эти площадки обычно называют “штырьками”. Для того чтобы припаять светодиодную ленту, необходимо сначала подготовить площадки к пайке.

Если планка защищена, например, IP65, она покрывается силиконовым экраном, а перед пайкой экран срезается ножом прямо возле контактов. Если полоса не защищена (IP22 и подобные), нет необходимости что-либо отрезать.

Подготовка контактов включает в себя удаление с них оксидного и диэлектрического слоев. В зависимости от их состояния может потребоваться отшлифовать их тонкой тканью или даже протереть спиртом для удаления грязи и жирных пятен. Однако в большинстве случаев достаточно потереть ластиком или деревянной спичкой. На этом этапе важно не повредить контакты, а просто очистить поверхность до металлического блеска.

Затем лучше всего закрепить ленту на столе, что можно сделать с помощью зажимов, третьей руки или просто положив на нее что-нибудь тяжелое.

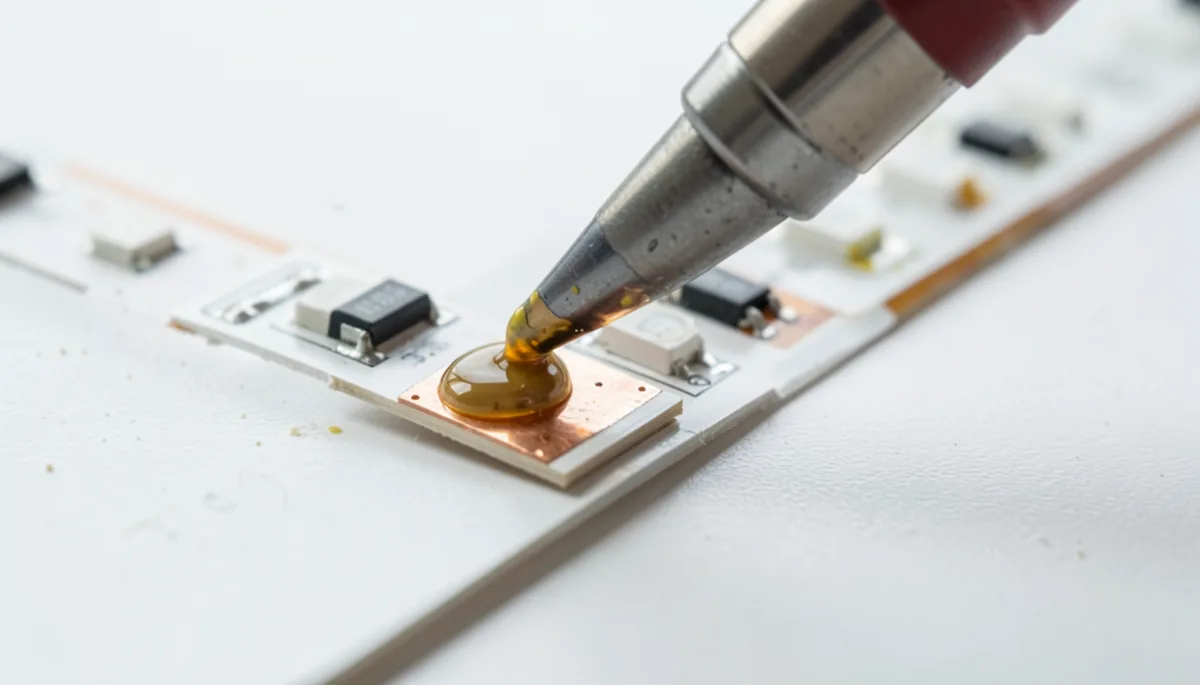

После того как поверхность обезжирена, обработайте ее оловом. Прежде чем это сделать, посмотрите на наконечник паяльника. Он должен быть луженым – покрыт слоем припоя. Если скопились остатки флюса и припоя, их можно стереть бумагой. Кстати, существуют специальные губки для чистки пера – вы смачиваете их водой и используете для чистки горячего пера. Это очень удобно.

Если вы не хотите потом “получить” от мамы или жены за испорченный стол – не забудьте подложить под рабочее место толстый картон, фанеру или специальный ковер для пайки. Листа бумаги или газеты недостаточно!

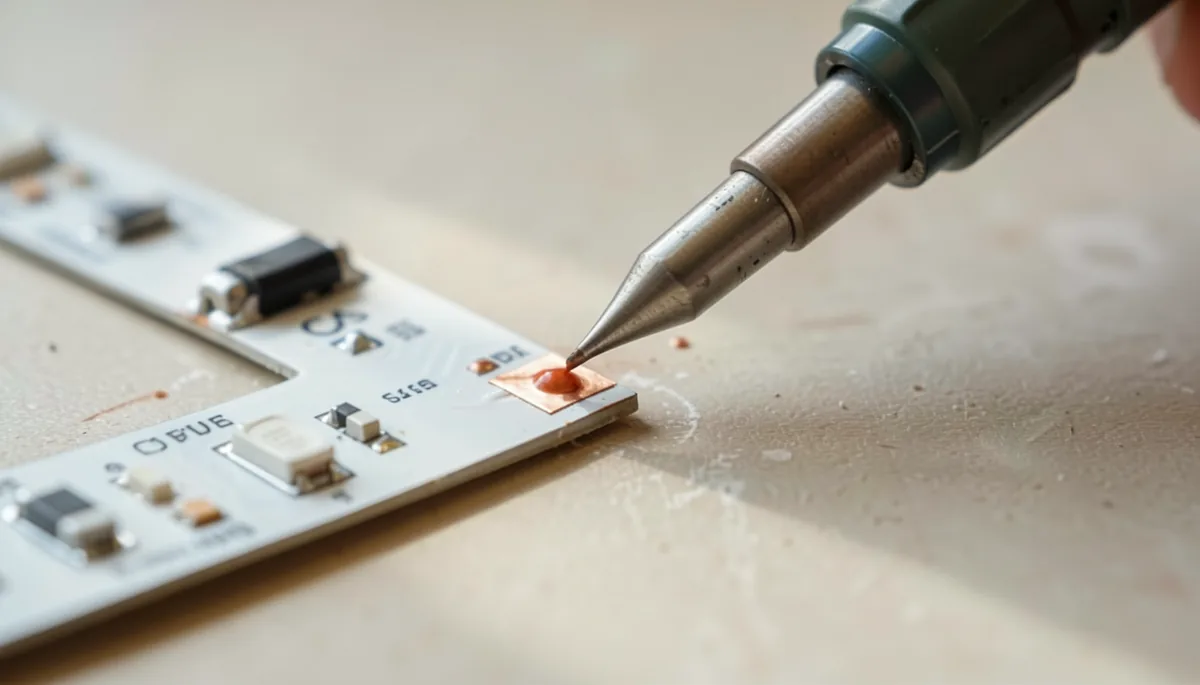

Для лужения ленты нанесите каплю флюса на контакты, затем возьмите каплю припоя с горячего паяльника и нанесите ее на контакты.

Если используется проволока для припоя, ее часто не зачерпывают на жало, а подают непосредственно к месту соединения жала паяльника и контакта.

Не давите под острым углом к кончику и не прилагайте слишком много усилий – движения должны напоминать поглаживание и легкое растирание. Затем поверхность следует покрыть припоем, цвет должен быть серебристым с характерным блеском.

ВАЖНО: При лужении и пайке следите за тем, чтобы контакты не были покрыты припоем!

Затем припаяйте концы проводов, которые в дальнейшем будут спаиваться. Здесь нет ничего сложного:

1. согните конец проволоки на 2-3 мм.

2. нанесите на него флюс, или можно использовать канифоль.

3. Коснитесь паяльником капли припоя и распределите ее по проводу – если температура паяльника оптимальна, припой сам распределится по проводу и заполнит пространство между его жилами.

При использовании канифоли – положите оголенный провод на твердую поверхность и расплавьте его, прикоснувшись кончиком паяльника к припою.

Не держите паяльник слишком долго, так как это приведет к расплавлению изоляции и удлинению оголенного провода, что не повысит безопасность соединения.

Процесс заделки контактов при нанесении платы

Пайка ленты с силиконовым покрытием

Удаление ленты с силиконовой изоляции.

С помощью ножа Stanley разрежьте силикон по всей ширине платы на небольшом расстоянии от контактных площадок. Разрез не должен быть слишком глубоким, чтобы не повредить дорожку.

Выломайте черенок и удалите кусочек силикона.

Процесс удаления силикона

Повторяйте процесс припаивания к ленте или склеивания внахлест по очереди.
Если степень защиты SDL предполагает наличие силиконового покрытия, защиту необходимо восстановить с помощью термоусадочной трубки, силикона или клея.

И просто решил оторвать дисплей и защиту батареи)))

Когда вы хотите сделать это сами. Iphone 7 замена батареи или перемычка за 5к

Самое главное в ремонте телефона – это быть заинтересованным в его ремонте.
Вот что решил мой подписчик, который уже стал постоянным клиентом.
Он приносит свой телефон:

Iphone 7.
История с заменой батареи довольно интересна.
У меня был сам аккумулятор и простой набор отверток.
Чтобы расплавить клей между корпусом и дисплеем, покупатель завернул его в полиэтилен и начал варить в кастрюле, так как фен для нагрева сломался. Какой позор))
После аккуратного демонтажа дисплея с помощью обычной плоской отвертки возникла дополнительная проблема – в комплекте не было подходящей треугольной отвертки:

И просто решил разбить дисплей и закрепить батарею)))

А после замены батареи, чтобы просто совместить ремонт ~~дружба за стаканом сока~~ клейкая лента))
И все работало.
Но есть одна проблема.
Я просто не могу взять телефон, значит, что-то пошло не так:

Сенсорный экран вышел из строя. На телефоне были оставлены важные фотографии и заметки. Как я могу сохранить его?
Правильно.
За дополнительную плату.
Ремонт нужно делать быстро, поэтому я заканчиваю предыдущий и приступаю к этому.
Для меня это звучит так, как будто я уже знаю, что это такое.
Под разорванной втулкой находятся дорожки от разъема дисплея к процессору, поэтому здесь есть разрыв.

Я убеждаюсь, что это действительно так, и начинаю копать)))

конечно, после предварительного согласования стоимости ремонта))
Я буду делать все прямо в корпусе, не снимая платы, вторым слоем.
На фотографии выше видно, что один рельс порван, что означает, что он нуждается в ремонте.

Одним щелчком паяльника я зарабатываю 5 000 на срочный ремонт.

Сенсор запускается, как и положено.
Защита ремонта от элементов с помощью ультрафиолетовой маски

Повторное склеивание дисплея.

Починить отсутствующую крышку и вкрутить обычные крестовые винты, чтобы их можно было открутить даже ножом в полевых условиях xD.

Не забудьте удалить гарантийную наклейку, чтобы защитить себя.

Вот и все))
Через полчаса ремонт успешно завершен.
Я покинул это место после оторванной оболочки, потому что не было смысла припаивать новую, так как не к чему было приклеивать. Не было смысла записывать новый, поскольку ловить было нечего.
Эта втулка не играет особой роли в отвинчивании обоймы при ударе.

Вопрос можно задать здесь или на почту, контакты которой можно найти по моему нику в google.
Вы также можете разместить пост в insta, где вы также можете следить за видео текущих ремонтных работ, которые я не хочу показывать здесь.

Светодиодная лента состоит из гибкой печатной платы в виде ленты, групп светодиодов и проводов, соединяющих эти группы. Это означает, что его можно разрезать на части только в местах соединения групп. Эти точки отмечены специальной линией и символом ножниц, которыми светодиодная лента разрезается на части.

Светодиодная лента состоит из гибкой пластины, выполненной в виде ленты, групп светодиодов и проводов, соединяющих эти группы. Из этого следует, что его можно разрезать на части только на стыке групп. Эти места отмечены специальной линией и символом ножниц, именно там светодиодная лента разрезается на части.

Пайка в месте выреза “ножницами”

Припаять или соединить разъем светодиодной ленты (без пайки), разрезать на “ножницах” не составит труда. Для этого достаточно следовать простому алгоритму:

С помощью ножа снимите заусенцы и припаяйте контакты (провода) светодиодной ленты.
Если припаяны две планки, очистите контакты второй планки. Если провода припаяны к источнику питания, их также следует тщательно зачистить от заусенцев и лудить.
Используя маломощный паяльник мощностью 20-40 Вт, нанесите припой на соединяемые детали.
Спаяйте детали вместе с помощью проводов или припоя встык. Я рекомендую второй подход для начинающих – просто и надежно!
Проверьте качество припоя (см. ниже, как это сделать).
Изолируйте с помощью электрической и термоусадочной ленты.

В качестве напоминания стоит отметить, что в зависимости от типа светодиодной ленты, она имеет разное количество и название проводников. Цветная лента RGB: “R”, “G”, “B”, “+”. Монохромный: “+”, “-“.

Припаивайте только одноименные провода, например, плюс к минусу, R к R!

Припой в неправильном месте разреза

Что делать, если разрез сделан в неправильном месте? Вы не можете соединить полоску с помощью разъема, но и выбрасывать ее не стоит, в этом случае поможет пайка. Давайте выясним, как припаять светодиодную ленту в этом случае.

Отклейте дорожки самой светодиодной ленты так, чтобы были видны контактные дорожки внутри светодиодной ленты.
Разберите другую часть полосы.
Используя паяльник и припой, нанесите припой на контактные дорожки обеих полосок.
Есть два варианта. Припаяйте светодиодные ленты друг к другу с помощью кусков провода или просто встык. Первый способ проще – я рекомендую его для начинающих.
Проверьте качество припоя.
Изолируйте контакты термоусадкой или электрической лентой.

Когда вы закончите, нелишним будет проверить качество пайки светодиодной ленты. Для этого пошевелите провода, отрывая соединенные места с небольшим усилием. Если нет деформации места склеивания, значит, вы выполнили операцию правильно.

Чтобы закрепить полученные знания, рекомендуем посмотреть это интересное видео, в котором автор показывает пример того, о чем мы говорили. Интересный момент показан с 5-й минуты видео – крупный план пайки.

В заключение приходим к выводу, что пайка светодиодной ленты – простой процесс, не требующий дорогостоящих инструментов и серьезных навыков. Для людей, умеющих паять, этот процесс не вызывает вопросов, но для тех, кто впервые держит паяльник в руках, будет чему поучиться. Желаем вам удачи в этом интересном процессе. Если у вас есть вопросы, пишите в комментариях, мы ответим на них.
