Как установить светодиодную ленту в кухонный шкаф?

Источник света должен быть расположен так, чтобы граница тени и света от подсветки находилась между краем столешницы и отделкой стены. Самый простой вариант — установить ленту прямо у стены, чтобы осветить всю стену.

Сложности установки светодиодных лент на кухне

Хитрости и уловки при установке светодиодных лент на кухне

В интерьерах современных кухонь довольно часто можно встретить светодиодное (LED) освещение на специализированной ленте. Она позволяет выгодно и по всем правилам искусства распределить свет в помещении, а также создает комфортную микросреду для приготовления пищи. Светодиодное освещение на кухне очень яркое, но потребляет очень мало электроэнергии. Ленту легко установить своими руками, и она не занимает много места.


Припаяйте провод к нитям светодиодной ленты. Не забудьте про термоусадочную муфту. Читайте здесь, как установить правильные контакты.

Подключение светодиодных лент на кухне

Привет всем! И сегодня мы продолжим тему светодиодных лент, а именно реализацию освещения рабочей зоны на кухне.

Что такое светодиодная лента и где она используется, вы можете прочитать в предыдущей статье.

Зачем вам нужен такой свет? Ответ очень прост: это экономично, просто, а главное красиво!).
Все, что вам нужно, это источник питания (от 220 В до 12 В), способ включения (диммер, обычный или инфракрасный выключатель или что-то еще) и сама светодиодная лента.

Сначала нужно понять, как правильно его подключить, чтобы все работало идеально.
Вот несколько схем для подключения светодиодной ленты:

Подключение с помощью простого переключателя. Как видно, фаза идет на выключатель и на блок питания, ноль подается непосредственно на блок питания, от которого подключена полоса.

Эта схема отличается от предыдущей тем, что фазное и нейтральное напряжения сначала подаются на источник питания, а затем, через пониженное напряжение и выпрямленный ток, на диммер. Диммер плавно регулирует яркость световой полосы. Также не подключайте последовательно более 5 метров ленты.

Если вы решите сделать цветную полосу, потребуется RGB-контроллер. Это можно использовать для задания различных оттенков любого цвета.

Поэтому сначала решите, как его включить.

Теперь, когда вы изучили теорию, давайте перейдем к практике!

Сначала поместите блок питания рядом с распределительной коробкой или рядом с розеткой, которую вы будете использовать в качестве источника питания. Разместите блок питания в проветриваемом месте для обеспечения хорошего охлаждения. Чаще всего его размещают на самом верху кухонного шкафа.

Затем отмерьте необходимую длину кабеля от источника питания до начала светодиодной ленты и проложите его за шкафами. Возьмите двухжильный кабель с сечением 1,5 мм².

Припаяйте многожильный кабель к проводам светодиодной ленты. Не забудьте про термоусадочную муфту. Читайте здесь, как правильно выполнять соединения.

Если вы делаете угловое освещение, разрежьте полосу в специальных местах и припаяйте несколько проводов.

Или подключите с помощью специальных разъемов. Они гораздо проще в использовании и стоят копейки.

Теперь вы можете приклеить ленту под шкафами. Вы можете либо наклеить их непосредственно на шкафы, либо использовать профиль с рассеивателем, который не дает светодиодам слепить глаза.

Для декоративных целей обычно достаточно 30 или 60 светодиодов на метр. Для общего освещения рабочей поверхности лучше использовать светодиоды 120 или 240.

Выбор источника питания и аксессуаров

Светодиодную ленту нельзя включать в бытовую розетку — она немедленно перегорит. Он предназначен для работы с 24 или 12 В постоянного тока, получаемого через соответствующий импульсный преобразователь (источник питания). Потребляемая мощность устройства должна соответствовать суммарной мощности потребления всех подключенных полосок. Например, подключите три катушки SMD-5050 длиной 5 м и мощностью 7,2 Вт/м². Общая мощность составляет:

5 м — 7,2 Вт/м² = 36 Вт.

Источник питания следует выбирать с запасом в 20%, поэтому необходим блок мощностью не менее 45 Вт.

Конструкция источника питания может отличаться:

  1. Герметичное, компактное устройство в пластиковом корпусе.
  2. Герметичный блок питания в алюминиевом корпусе. Дорогие, устойчивые к климатическим воздействиям, часто используются в наружном освещении.
  3. Наружный блок в перфорированном корпусе. Самый громоздкий, недорогой, требует дополнительной защиты от прямого попадания влаги. Некоторые мощные модели имеют единый блок для всего освещения.
  4. Сетевое электропитание. Низкая мощность, до 60 Вт, не требует установки. Для нескольких полос потребуются отдельные источники питания.

Источник питания для кухни должен быть влагозащищенным или установлен во влагозащищенном месте. В идеале драйвер должен иметь защиту от перенапряжения, что продлевает срок службы светодиодов.

Источник питания для светодиодных лент

Не рекомендуется соединять светодиодные ленты последовательно, иначе потребление будет высоким, а яркость неравномерной. При подключении нескольких полос рекомендуется использовать усилитель, который обеспечивает равномерную подачу тока на отдельные участки электрической цепи.

При необходимости подсветку можно подключить с помощью диммера — устройства, которое плавно уменьшает мощность и яркость освещения. Таким образом, можно поддерживать подсветку в режиме «работа» и «отдых».

Подключение светодиодных лент с помощью диммера

Для управления светодиодной лентой используются ШИМ-драйверы, которые способны обеспечить правильную форму пульсации тока для регулирования яркости светодиодов.

Усилители и диммеры подбираются в соответствии с системой подсветки по силе тока.

Сначала измерьте рулеткой общую длину рабочей зоны и отрежьте алюминиевый профиль по этим размерам.

Как сделать светодиодную ленту для освещения рабочей зоны на кухне.

Светодиодное освещение на кухне

Ни одну современную кухню сегодня невозможно представить без функционального освещения рабочей зоны.

Если вы все еще думаете, что на кухне необходимо только общее освещение, то вы сильно ошибаетесь.

Во время приготовления пищи ваше тело блокирует свет с потолка и затеняет пространство. Вот почему на кухне каждой хорошей хозяйки должен быть светильник.

разница между освещенным и неосвещенным рабочим пространством на кухне

Давайте посмотрим, как сделать это правильно и профессионально, используя недорогую светодиодную ленту.

Всю работу можно разделить на 5 шагов или этапов:

  • правильный выбор материалов
  • Установка или встраивание профиля
  • Установка светодиодной ленты
  • Подключение источника питания и прокладка кабелей
  • Подключение датчика ручных волн

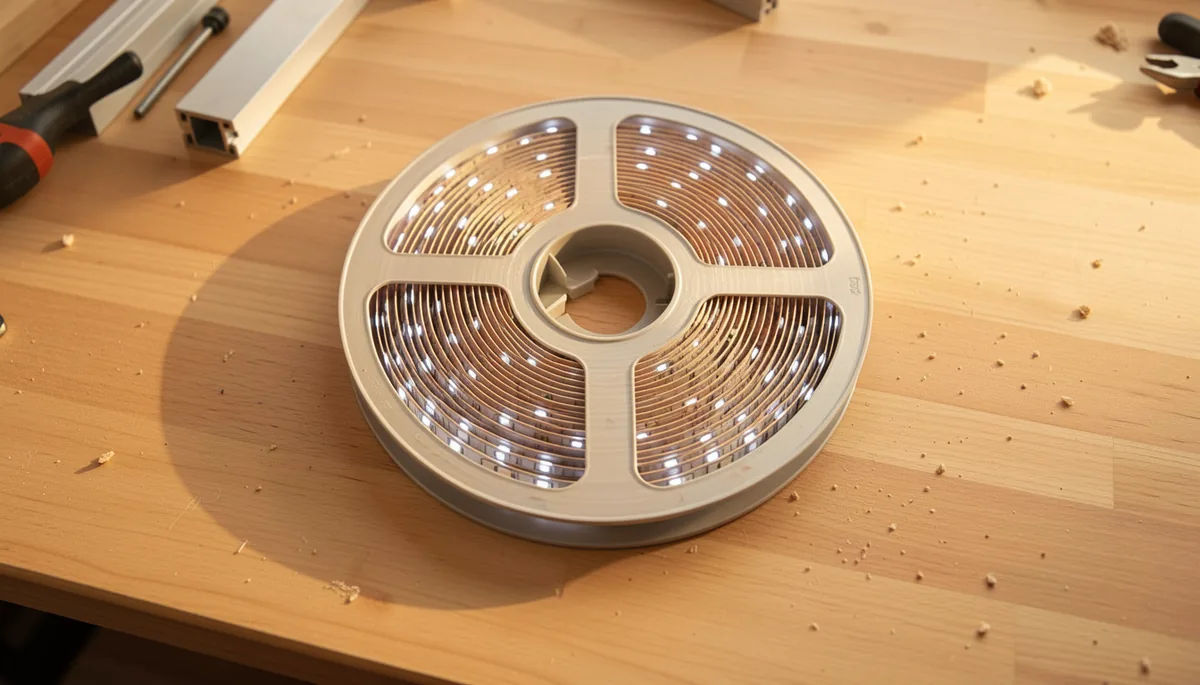

Для установки этого типа освещения необходимы следующие материалы и оборудование

  • Сама светодиодная лента

лучшая светодиодная лента для освещения рабочей зоны на кухне

Не забудьте выбрать модель с высоким индексом цветопередачи — более 90%. Поскольку впоследствии вы поместите его в защитный профиль с матовым стеклом, можно взять негерметичную полосу.

защитный профиль с матовым стеклом для подсветки на кухне

Это позволит вам сэкономить много денег, а высококачественные герметичные версии очень трудно найти.

Все они выцветают и желтеют в течение года или двух, резко меняя свою яркость.

сломанная светодиодная лента

  • Электропитание

типы источников питания и их особенности

Это необходимо для преобразования 220 В в 12 В или 24 В, от которых будут подключаться светодиодные лампы.

Смотрите ниже, какой тип выбрать.

Что выбрать и куда поставить блоки питания для светодиодных лент

  • Алюминиевый профиль

Светодиодные ленты используют алюминиевый профиль

Без него лента быстро выходит из строя из-за перегрева. Также очень удобно включать в комплект рассеиватель, который обеспечивает равномерное освещение всей рабочей поверхности и защиту от брызг.

Матовый и прозрачный рассеиватель для профиля светодиодной ленты

  • Инфракрасный датчик руки для бесконтактного включения и выключения подсветки

Инфракрасный датчик ручных волн

Здесь не требуются кнопочные выключатели. Просто забудьте о них раз и навсегда.

Ручной датчик мерцания для освещения кухни

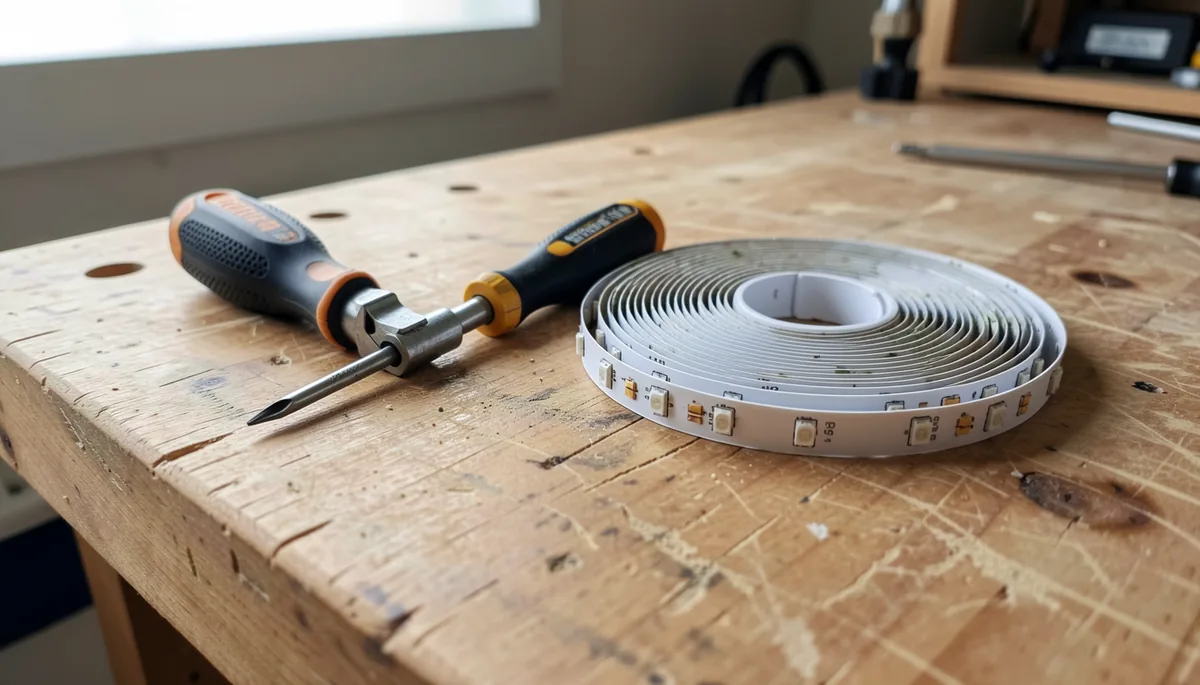

  • Пила по металлу + рулетка

Монтажные материалы для световых полос

  • Саморезы + двусторонняя клейкая лента
  • Двухжильный медный провод с поперечным сечением 0,75 мм2

кабель для светодиодного освещения на кухне

Лучше использовать провода разных цветов. Например, красный и черный, чтобы случайно не перепутать полярность плюса и минуса.

Это играет здесь важную роль.

Кухня — это чистая среда. Не должно быть темных углов или теней.

красивая, светлая кухня

Это относится прежде всего к рабочей зоне. Именно здесь освещение должно быть самого высокого качества.

Правильное приготовление пищи и ваше здоровье зависят от этого.

Оптимальная температура освещения для рабочей зоны — нейтральная, около 4000 К.

Однако в некоторых случаях можно выбрать и теплый, яркий цвет. Например, для кухонь из натурального дерева.

кухня с теплым светом

Но не слишком желтый. Он может красиво смотреться в темноте, но функциональность и польза от него нулевая.

Желтое освещение с теплым свечением на рабочем месте на кухне

При таком освещении легко пропустить рыбьи кости.

Также следует помнить, что цветное RGB-освещение используется на кухне только в декоративных целях.

111-пайка

Поэтому здесь используйте одноцветную полосу с ровным белым светом. Наиболее популярная мощность — 14,4 Вт на погонный метр.

Светодиод светоизлучающий разница 5050 разница между светодиодными лентами 5050 и 3528 SMD

Чаще всего используются модели SMD 5050.

111_5050

Освещение рабочей поверхности должно быть равномерным и составлять от 200 люкс вверх.

Индекс цветопередачи CRI>90. Чем выше это значение, тем ближе освещение к естественному дневному свету.

что такое CRI и стоит ли ему доверять

Это особенно важно при приготовлении и осмотре пищи.


Сама лента собирается и вставляется в специальный профиль.

Многие используют угловой вариант, который размещается в конце между стеной и нижней частью шкафов.

алюминиевые профили для монтажа светодиодных лент

Однако не следует упускать из виду один недостаток этого типа подсветки. Свет не падает прямо на столешницу, а часто попадает в глаза.

освещение рабочей зоны на кухне вредит вашим глазам

Конечно, стоя в непосредственной близости от шкафа, вы можете этого не заметить, но сидя за кухонным столом, повернувшись лицом к такому свету, уже не будет комфортно.

А если у вас есть журнальный столик, он будет отвлекать и раздражать всех остальных в комнате.

плоская студия и освещение на кухне

Если вы хотите скрыть все освещение и выступающий U-образный профиль, используйте встраиваемый вариант.

светодиодный профиль полосы

Это может быть дороже, но красота всегда требует жертв.

Лучше всего размещать U-профиль как можно ближе к фасаду.

На каком расстоянии от края кухонного шкафа или стены следует располагать светодиодные светильники На каком расстоянии от края кухонного шкафа или стены кухни следует располагать светодиодное освещение?

Стандартом здесь является 1/4 расстояния от края.

Стандартное расстояние для размещения светодиодных светильников от края кухонных полок

Размер профиля следует выбирать в соответствии с шириной светодиодной ленты. Морозоустойчивый экран располагается поверх профиля.

Поэтому сначала измерьте рулеткой общую длину рабочей зоны и отрежьте алюминиевый профиль по этим размерам.

резка профиля светодиодной ленты с помощью пилы по металлу

Не забывайте о толщине торцевой крышки, которая также должна быть включена в расчет.

Торцевая заглушка для профиля светодиодной ленты на кухне

В противном случае профиль будет выглядеть некрасиво за плоскостью кухонных шкафов.

Затем с помощью саморезов или двусторонней клейкой ленты прикрепите профиль к нижней части шкафов.

крепежные клипсы для отделочных профилей под светодиодную ленту

Они обеспечивают зазор, необходимый для охлаждения самой широкой части поверхности, на которую фактически приклеена подложка светодиодной ленты.

монтажные зажимы для профиля светодиодной ленты монтажные зажимы для профиля светодиодной ленты

Плоскую часть плотно прикрутите саморезами, и вы автоматически уменьшите охлаждение светодиодов и, следовательно, срок службы ленты.

Более подробно обо всех нюансах выбора и работы с такими профилями, а их, поверьте, не мало, читайте в отдельной статье.

111-профиль

Как только профиль будет закреплен, переходите к полосе льда. Отрежьте до нужной длины.

Это делается в специальных местах, обозначенных «ножницами» или аналогичным рисунком. Где расположены контактные пластины.

места, где можно разрезать светодиодные ленты

Если вы обнаружите, что лента короткая, вы можете удлинить ее с помощью пайки.

111_payka

Затем, если нет заводского переходного штекера, припаяйте два провода питания к началу ленты.

Только не забудьте предварительно вытащить их через боковую заглушку.

протягивание проводов через штекер перед пайкой

Для этого используются заводские заглушки отверстий.

Профиль PDS Klus

Выполняйте все работы по пайке заранее, на столе, а не на весах, когда хороший контакт из-за отсутствия навыка не может быть достигнут.

Если вы не хотите паять, можно использовать специальные разъемы.

Подключение светодиодной ленты с разъемом

Они продаются за копейки в хозяйственных магазинах или на Ali.

111 соединитель

При некоторых модификациях эти пластиковые детали можно даже спрятать внутри профиля.

как вставить коннектор для подключения светодиодной ленты в алюминиевый профиль

В противном случае на открытом пространстве это будет выглядеть не очень эстетично.

Куда спрятать разъемы при подключении светодиодных светильников на кухне

Провода должны быть достаточно длинными, чтобы с небольшим запасом дотянуться до места расположения источника питания.

Затем осторожно удалите клей с полосы Led.

как приклеить ленту на обратную сторону светодиодной ленты

В целях безопасности не полагайтесь на 100% на двусторонние клейкие ленты. Поэтому никогда не помешает нанести несколько дополнительных капель клея на плоское основание профиля.

как приклеить светодиодную ленту

Не забудьте тщательно протереть и очистить поверхность.

установка светодиодных лент в рабочей зоне кухни

Лучший вариант клея — в виде геля.

суперклей для светодиодных лент

Только не используйте клей-расплав из пистолета. Почему, описано в статье об ошибках самых популярных способов крепления светодиодной ленты.

как отремонтировать светодиодную ленту лучшие способы

Провода питания от инфракрасного датчика и питания Led-подсветки подводятся к месту установки блока.

шнуры питания для светодиодной ленты на блоке питания

Переходите к монтажу проводов и сборке всей схемы.

Для питания светодиодной ленты на кухне эксперты рекомендуют выбирать герметичные устройства со степенью защиты IP65-67, а не те, которые имеют сквозные отверстия в корпусе.

Какой блок питания выбрать для освещения кухни

Хотя, если вы разместите его на верху шкафов, а не в центре рядом с посудой или вытяжкой, это не будет иметь большого значения.

где установить блок питания для светодиодной ленты для освещения рабочей зоны на кухне

Однако следует считаться с тем, что в такую перфорированную вещь будет засасываться пыль.

А это непременно скажется на его производительности.

Сгорел блок питания светодиодной ленты как понять причину

При размещении в шкафу все приборы должны быть закреплены на стене, как можно дальше от посторонних предметов.

Как установить блок питания для светодиодной ленты на кухне?

Мощность следует выбирать в зависимости от подключенной длины светодиодной ленты и ее марки. Для этого существует универсальный рецепт.

111-блок

Питание осуществляется с фазой и нулем от сети 220 В.

протечка источника питания светодиодной ленты

Их можно взять из близлежащего электрощитка, спрятав провода в кабельном канале.

куда подключить подсветку кухонной столешницы

В качестве альтернативы можно использовать верхнюю розетку, к которой подключена вытяжка.

Как правильно подключить кухонную вытяжку к стояку и электросети

Просто вставьте тройник и подсоедините его к прибору.

Подключите питание к кухонному светодиодному освещению через розетку вытяжки

В худшем случае, если вам некуда подвести 220 В и вы не хотите портить стены уродливыми кабелями, вы можете попробовать запитать все светильники от блока аккумуляторов 18650.

Однако в этом случае светодиодная лента должна быть короткой и минимальной мощности.

111_отбатар

Затем необходимо подать 12 или 24 В от инфракрасного датчика на блок. К этим клеммам.

датчик движения качания руки блок питания куда подключить 12в

Поскольку это ваша «мокрая зона», инфракрасный датчик, который срабатывает при смахивании, лучше выбрать низкое напряжение 12 В, а не 220 В.

12В датчик поворота рычага

Подробнее

Большинство людей в любом случае используют модели со стандартным напряжением сети. Они более мощные и более распространенные.

Датчик поворота руки 220В

Кроме того, устанавливая их перед блоком питания светодиодной ленты, вы включаете блок питания только на ограниченное время. Это означает, что он не будет работать на вас и находится под напряжением 24 часа в сутки.

Под датчиком в корпусе есть аккуратное отверстие, мы помещаем его туда, и разъемы от проводов проходят внутрь.

сверление отверстия в шкафу для датчика заслонки для рук установка датчика переворота руки в кухонном шкафу

Иногда при заказе кухонных шкафов используется небольшой выступ в нижней части шкафов.

Визитные карточки под кухонными шкафами, куда спрятать освещение

В этом случае вам даже не нужно ничего сверлить, чтобы закрепить датчик. Возьмите кусок полипропиленовой трубы d-15-20 мм и вырежьте в нем небольшой надрез.

Где установить датчик движения для освещения рабочей зоны на кухне

Затем прикрепите трубу к ДСП саморезом и вставьте в нее инфракрасный датчик.

куда спрятать инфракрасный датчик для рук, чтобы осветить кухню

Еще один способ установки, который можно использовать на ранних этапах проектирования кухни и выбора всех мест расположения розеток, — это модификация телевизионной розетки.

Расположение розеток на кухне

Предварительно вы выбираете место установки гнезда датчика и подключаете его.

Установка розеток и выключателей света на кухне

Затем вы удаляете все компоненты стандартной телевизионной розетки и заменяете их инфракрасным датчиком.

Переоснащение телевизионных розеток инфракрасными датчиками

Обычно он идеально подходит. Затем вы монтируете эту розетку в стену.

В конце концов, у вас будет минимум проводов в шкафах. Это то, что вам нужно планировать заранее. Вы не сможете проделать этот трюк в готовой кухне.

Не беспокойтесь о ложных срабатываниях инфракрасных датчиков. Они срабатывают при приближении предмета или руки на расстояние до 7 см.

Поэтому кошка, случайно наступившая на стол и проходящая мимо него посреди ночи, ничего не активирует. Конечно, он может сделать это с помощью своего хвоста.

Кошка на рабочем месте на кухне

Главная проблема и головная боль — как проложить провода и где их спрятать.

Куда спрятать шнуры для освещения рабочей зоны на кухне

Как правило, между стеной и кухонным гарнитуром всегда остается небольшой зазор.

Именно здесь может быть забит самый опасный провод 220 В от розетки.

Куда спрятать провода для освещения рабочей зоны на кухне Куда спрятать провода для освещения рабочей зоны на кухне

Оставшаяся низковольтная проводка 12-24 В должна быть проложена вдоль боковых стенок внутри шкафов. В некоторых случаях их можно даже заправить в пазы опор полок.

Как проложить шнуры питания для подсветки кухонных шкафов Как проложить шнуры питания для освещения под шкафом на кухне

Или, в некоторых случаях, их можно даже спрятать в прорези кронштейнов полок.

Окончательная схема подключения всех инфракрасных датчиков освещения рабочей зоны будет выглядеть следующим образом.

Для датчика 12-24 В:

Схема подключения освещения рабочей зоны кухни с 12-вольтовым датчиком движения или ручным качанием

Для 220 В:

Схема подключения освещения рабочей зоны 220 В на кухне с датчиком движения или маятником для рук

Кстати, на Ali уже давно есть немного другие датчики движения и диммеры с таким дизайном.

Сенсорный диммер для светодиодной ленты в алюминиевом профиле

Они идеально подходят для размещения в самом профиле. Не нужно ничего сверлить в шкафах, повреждая древесину.

Он устанавливается непосредственно перед светодиодной лентой, и таким же образом вы управляете освещением движением запястья. Нет необходимости в дополнительных блоках или проводах.

Многие модели LED продаются с клеевым слоем на стороне, где приклеивается поверхность гарнитуры. Клей обычно защищен специальной пленкой. Чтобы снять защиту, просто подденьте ножом край пленки и удалите ее. Бывают случаи, когда лента отслаивается от поверхности. Это может произойти из-за плохо подготовленной поверхности гарнитуры или при выборе некачественного клея или клейкой ленты.

Крепление светодиодных лент к кухонным шкафам: шаг за шагом

Для того чтобы правильно закрепить источник дополнительного света на гарнитуре, необходимо выполнить следующие пошаговые действия:

  1. В первую очередь необходимо измерить площадь, на которую будет крепиться полоса. Это можно сделать с помощью измерительной ленты. Данные должны быть максимально точными.
  2. Область на телефонной трубке, где будут приклеиваться диоды, следует хорошо вымыть, очистить от пыли и грязи и обезжирить простым спиртом или спиртовым раствором, затем высушить.
  3. Если поверхность неровная, рекомендуется сначала прикрепить к гвоздям специальную алюминиевую планку, а затем прикрепить планки к гвоздям.
  4. Чтобы наклеить клейкую ленту, просто отклейте защитную пленку и разложите диоды по поверхности гарнитура. Если клеевой слой отсутствует, можно использовать обычный суперклей или двустороннюю клейкую ленту.
  5. Источник питания выбирается в зависимости от типа ленты. Он должен быть установлен в углу гарнитуры и надежно спрятан во избежание механических повреждений или воздействия воды. Сначала подключите устройство к электросети, а затем к светодиодам.

Наклеивание светодиодной ленты на кухне

Важно! Все кабельные соединения должны быть закрыты специальными заглушками или заклеены изоляционной лентой. Таким образом, вы можете защитить себя от поражения электрическим током. При соблюдении правил безопасности изделие можно смело прикреплять к кухонному смесителю.

Светодиодные ленты — идеальное решение для дополнительного освещения любой кухни. Простота установки и подключения делает этот источник дополнительной энергии очень популярным. Монтаж светодиодов на кухне прост и не требует специальных навыков. Кухня станет уютным и комфортным местом, где можно проводить время за ужином всей семьей.

Фен (если вы используете термоусадочную трубку).

Как починить светодиодную ленту на кухне

Как установить светодиодную ленту на кухне

Светодиодные ленты — отличный вариант для освещения кухни. Он выглядит современно и долговечен. Светодиодные ленты можно использовать для создания общего освещения и выделения функциональных зон, мебели и аксессуаров.

Освещение различных областей

Светодиодные ленты выполняют на кухне три различные функции:

Освещение рабочей зоны;


Проведите пальцем влево/вправо, чтобы осветить стол

Поверните горизонтально, чтобы таблицу было легче читать

тип освещения цвет ленты яркость ленты
всего белый от 800 лм/м
рабочая зона белый, RGB 700-1000 лм/м
конспект белый, одноцветный RGB до 800 лм/м


Пример общего освещения: светодиодные ленты и точечные светильники

Общее освещение обеспечивается светодиодной лентой, закрепленной по периметру потолка.


Функциональное освещение: светодиодная лента над столешницами

Для освещения рабочей зоны плинтус располагается прямо над ней, под настенными шкафами. В этой области полоса должна быть установлена в специальный алюминиевый профиль. Не устанавливайте плинтус над плитой — это небезопасно из-за высокой температуры.

Контурное освещение помогает подчеркнуть удачные дизайнерские решения. Например, прикрепляя планку к верхнему цоколю шкафов, потолки кажутся выше. Лента на нижнем цоколе создаст эффект плавающей мебели. Световая полоса под столешницей поможет выделить обеденную или барную зону.



Кухонные шкафы со стеклянными дверцами будут отлично смотреться с мягким освещением внутри. Внутри ящиков и направляющих можно установить светодиодные ленты, реагирующие на движение, чтобы они быстро реагировали на открывание дверей.

Выбор материалов

После того как вы определились с цветом, яркостью и другими характеристиками светодиодной ленты, можно приступать к расчету материалов.

Длина светодиодной ленты и профиля будет равна длине поверхности, на которой они будут установлены.

Чтобы правильно рассчитать сечение провода, вам понадобятся следующие данные:

длина светодиодной ленты;

Мощность полосы на погонный метр (Вт/м);

Напряжение на полосе (В);

длина кабеля, который будет идти от источника питания к планке.

Зная всю эту информацию, легко рассчитать правильное сечение кабеля. Для этого существует множество бесплатных онлайн-калькуляторов — откройте любой из них и введите данные.

Удлинитель можно установить в трех местах: в середине шкафа, у стены и в углу между шкафом и стеной.


В первых двух случаях профиль может быть поверхностным или утопленным.

Полоса подсветки в центре шкафа создает максимально яркое освещение. Свет светит вниз, прямо на стол. Если главная цель — максимально осветить рабочую зону, это лучший вариант.

Полоса, установленная ближе к стене, обычно выполняет декоративную функцию, выделяя фартук.

Светодиодная лента между шкафом и стеной монтируется в специальный угловой профиль. Он светит под углом 45°, т.е. освещает и фартук, и столешницу. Предупреждение: Если напротив рабочей зоны стоит стол, свет может быть вреден для глаз сидящих за столом.


Для установки вам понадобятся следующие инструменты:

пила по металлу;

паяльник и припой (в случае паяных соединений);

строительный фен (если вы используете термоусадочную трубку).

Правила установки:

Ленту можно разрезать только по специальным меткам, которые обозначены значком ножниц: ✂.

Если длины не хватает, можно соединить два куска ленты вместе с помощью пайки или коннектора. Если у вас есть лента 12 В, вы можете последовательно соединять секции длиной до 5 м. Если вы приобрели ленту 24 В, длина не должна превышать 10 м.

Полосы 12В и 24В нельзя подключать к обычному источнику питания 220В — они будут немедленно повреждены. Требуются специальные генераторы с соответствующим напряжением.

Важно соблюдать полярность. Однако если вы перепутаете «+» и «-«, ничего не произойдет — лента просто не будет работать. Если вы ошиблись, просто измените полярность.

Если светодиодная лента будет подключаться не напрямую к сети, а к розетке, стоит заранее продумать, где разместить розетку. Наиболее удобные варианты — над верхними шкафами или внутри одного из них.

Светодиодные ленты и провода продаются по метражу, а также готовые монтажные комплекты. Алюминиевые профили поставляются кратно одному и двум метрам. Если вам нужен, например, профиль 80 см, вам придется купить метровый профиль и отрезать от него 20 см.

Этапы установки:

Определите, где будет расположен источник питания. Это определяет длину кабеля, который понадобится для установки.

Отрежьте необходимое количество ленты с учетом специальной разметки.

Подключите источник питания, диммер и другие части схемы. Соблюдайте полярность. Используйте припой или разъемы. В первом случае изолируйте соединения изолентой или термоусадочной трубкой.

Основные схемы проводки для освещения под кухонными шкафами:

Установка освещения


Перед началом основных работ необходимо провести подготовительные работы. Опытные монтажники дают несколько советов:

  • Лента не должна быть скручена или согнута; скручиваемая часть должна быть отрезана и припаяна. Должно использоваться устройство с максимальной температурой 260 °C.
  • Для коммутации полос рекомендуется использовать метод пайки, а не коннекторы. Соединение становится более надежным, а потери тока уменьшаются.
  • Подсветку нельзя устанавливать на неподготовленную поверхность. Дно шкафа необходимо пропылесосить и обезжирить.
  • Приклеивая основу, не прижимайте ее сразу сильно. Полоску будет трудно отсоединить, если крепление не идеально.
  • Выберите место для блока питания с вентиляцией и последующим доступом.
  • Полоса высокой мощности помещена в алюминиевый профиль, который помогает рассеивать выделяемое тепло.

Перед установкой освещения в кухонном шкафу необходимо определить, как оно будет установлено. Он может быть установлен снаружи или утоплен. В первом случае плинтус приклеивается к поверхности шкафов, во втором случае необходимо вырезать канал. Выбор места также имеет большое значение. Достигаемый эффект и расположение абажура зависят от направления светового потока. Процесс установки разделен на этапы:

  1. Монтажные работы начинаются с прокладки проводов. Обычно они скрыты за стенками шкафа. В подходящем месте просверливается отверстие для вывода их наружу. Источник питания подключается к кабелю и устанавливается в фиксированном месте, например, на боковой стенке шкафа.
  2. Алюминиевый профиль разрезается на отрезки необходимой длины, в нем сверлятся отверстия для крепежа и прокладки кабелей.
  3. Гибкая пластина разрезается на секции. Концы зачищаются и припаиваются к проводам питания. Закрепите место соединения термоусадочной трубкой. Для обогрева используется строительный фен.
  4. Закрепите световой короб с помощью саморезов. Обезжирьте внутреннюю поверхность растворителем.
  5. Снимите защитное покрытие с основания светодиодной ленты. Полосы приклеиваются к профилю.
  6. Светильник закрыт рассеивателем.
  7. Электрическое подключение и тестирование.

При монтаже цветной полосы драйвер крепится к ней в первую очередь. Вам потребуется припаять 4 провода вместо 2. Контроллер подключается к источнику питания. Провод крепится с помощью винтовых зажимов. Все клеммы на устройстве имеют маркировку, чтобы вы не перепутали полярность. Ленточное освещение хорошо прилипает к поверхности шкафов. Гибкие платы с низким энергопотреблением не требуют коробки. Этот вариант более простой и менее затратный.

Оригинальные светодиодные ленты также можно изготовить самостоятельно. Современное освещение кухни придаст новый характер привычному интерьеру.

Поэтому выбор светодиодных лент для освещения кухни, как и дополнительных материалов, должен осуществляться с помощью профессионалов. Выбор компонентов и качество изготовления определяют долговечность, безопасность и привлекательность освещения.

Что делать, если полоска оторвалась?

Обычно жители предпочитают наклеивать изделие, для чего приобретают самоклеящуюся светодиодную ленту 220v. Но иногда производители экономят на клеевой основе, поэтому уже через несколько дней или месяцев полоска начинает отслаиваться. Обычно причиной является плохая подготовка основания или некачественная клейкая лента.

Поэтому перед началом работ рекомендуется провести подготовительные работы на подложке. Его очищают от грязи и вытирают насухо. Затем наносится обезжириватель, что следует сделать за несколько минут до нанесения ленты. Если вы покупаете недорогие полоски, следует использовать высококачественную двустороннюю клейкую ленту.

Совет! Теплый белый цвет светодиодной ленты оптимален для рабочего стола, так как не изменяет естественные цвета продуктов.

Монтаж

Итак, все инструменты и материалы готовы, можно приступать к установке светодиодного освещения своими руками.

Установка выполняется в таком порядке:

  1. Длина ленты в катушке обычно составляет 5 м. Скорее всего, вам понадобится меньше, поэтому отрежьте лишнее. Измерьте необходимую длину рулеткой и отрежьте точно в этой точке, затем аккуратно оторвите крайние контакты примерно на 1,5 см от силиконового покрытия.

Подготовка светодиодной ленты к установке

  1. Два кабеля припаиваются к контактам (предпочтительно) или подключаются с помощью разъемов (не рекомендуется).

Светодиодная лента - пайка и разъемы

  1. Затем выполняется изоляция (с помощью ленты или трубок). Чтобы изолировать провода с помощью термоусадочной трубки, отрежьте небольшой кусок длиной 2 см, поместите его в место спайки проводов и зафиксируйте строительным феном. Вы сами решаете, что выбрать — ленту или трубку, но трубка лучше, потому что она надежнее и лучше выглядит.

Светодиодные ленты - изоляция

  1. Лента крепится к уголку или профилю с внешней стороны, а после удаления защитной пленки лента крепится с противоположной стороны.
  1. Рядом со светильником всегда должен быть установлен трансформатор. Это необходимо планировать заранее. Со стороны низкого напряжения зачищенные ленточные провода припаиваются к трансформатору. На противоположной стороне прикреплена вилка с электрическим проводом. Светодиодная лента крепится к предварительно очищенной и обезжиренной поверхности.

Совет: Чтобы полоса приклеилась равномерно, лучше не прижимать ее сразу, а аккуратно приклеить сначала всю полосу, а затем при необходимости подрезать.

Сохранить материал?
Советы домашнему мастеру
